Kozza KE 100 – U-profiel voor volledig glazen balustrades 5000 mm zwart, bevestiging van bovenaf
Laat feedback achter over het product

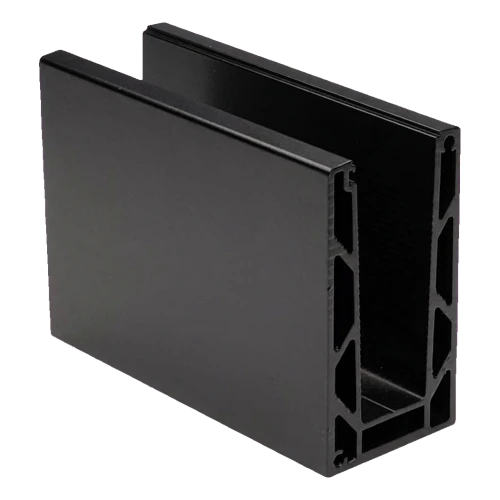

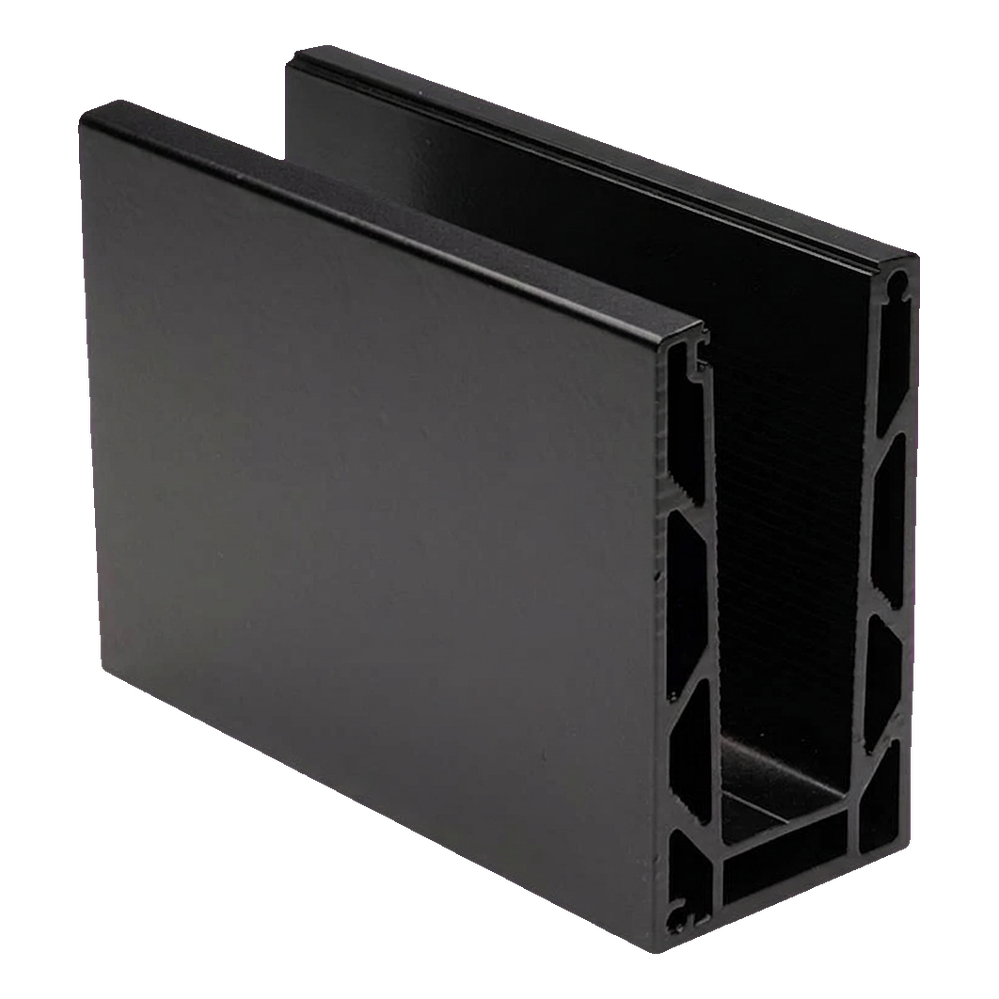

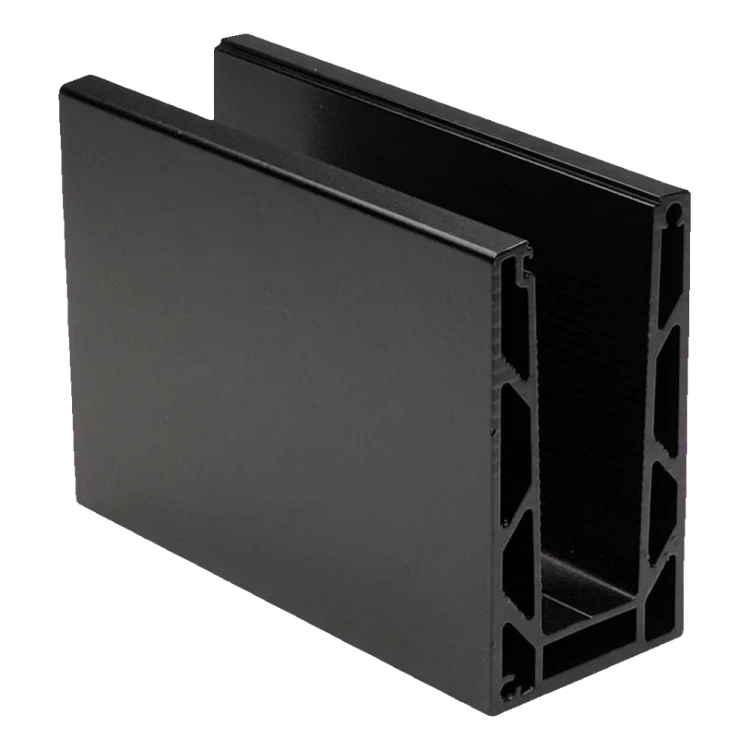

U-profiel Kozza KE 100 voor volledig glazen balustrades, aluminium EN AW 6063, zwart. Lengte 5000 mm, breedte 60 mm, hoogte 110 mm. Glas 12-21,52 mm. Bevestiging van bovenaf, vlak systeem. Gewicht 23 kg.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 000-861
Producteigenschappen
[PIM] balustrady-caloszklane #128
- Type accessoire U-profiel
- Materiaal Aluminium
Beschrijving
Kozza KE 100 – U-profiel voor volledig glazen balustrades 5000 mm zwart, bevestiging van bovenaf
U-vormig kamerprofiel voor volledig glazen balustrades uit de serie Kozza KE 100 is een oplossing die is ontworpen volgens de eisen van architecten en bedoeld voor professionele projecten — van woonruimtes tot commerciële gebouwen zoals hotels en winkelcentra. Gemonteerd van bovenaf (vlak systeem) zorgt het voor een esthetische en veilige plaatsing van gehard glas met een dikte van 12 tot 21,52 mm zonder zichtbare bevestigingselementen.
Het profiel met een lengte van 5000 mm wordt geleverd met in de fabriek aangebrachte 17 montagegaten (Ø 12 mm met verzinking Ø 29 mm), verdeeld om de 300 mm — wat de montage op de bouwplaats aanzienlijk versnelt. De zwarte, poedergecoate afwerking geeft de balustrade een modern, minimalistisch karakter en past perfect bij donkere raamkozijnen en interieurafwerkingen.
Technische parameters van het profiel
- Serie: KE 100
- Lengte van het profiel: 5000 mm

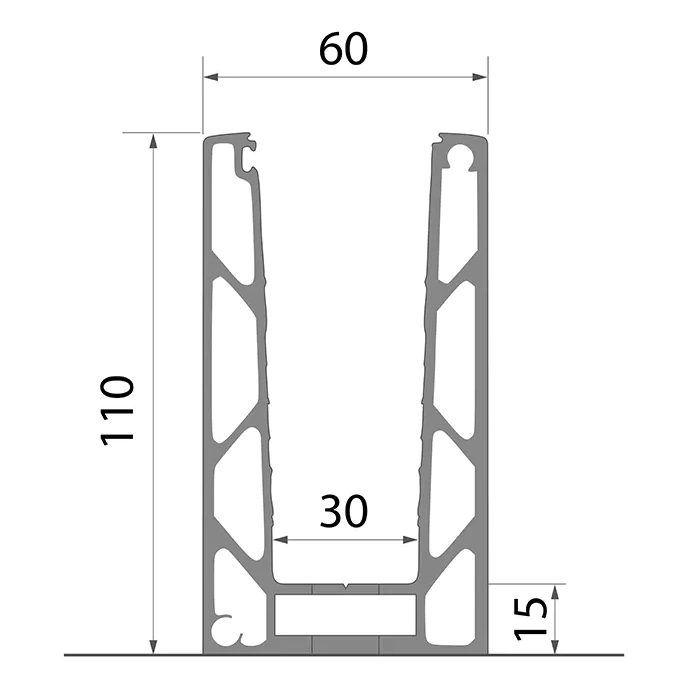

- Buitenbreedte: 60 mm
- Hoogte: 110 mm
- Breedte van het binnenkanaal: 30 mm
- Hoogte van de basis: 15 mm
- Glasdikte-bereik: 12–21,52 mm
- Maximale glashoogte: 120 cm
- Montagesysteem: vlak, bevestiging van bovenaf
- Materiaal: aluminium EN AW 6063
- Kleur: zwart (poedergecoat)
- Gewicht: 23 kg
- EAN: 5903313208277
Compatibiliteit met glasdiktes

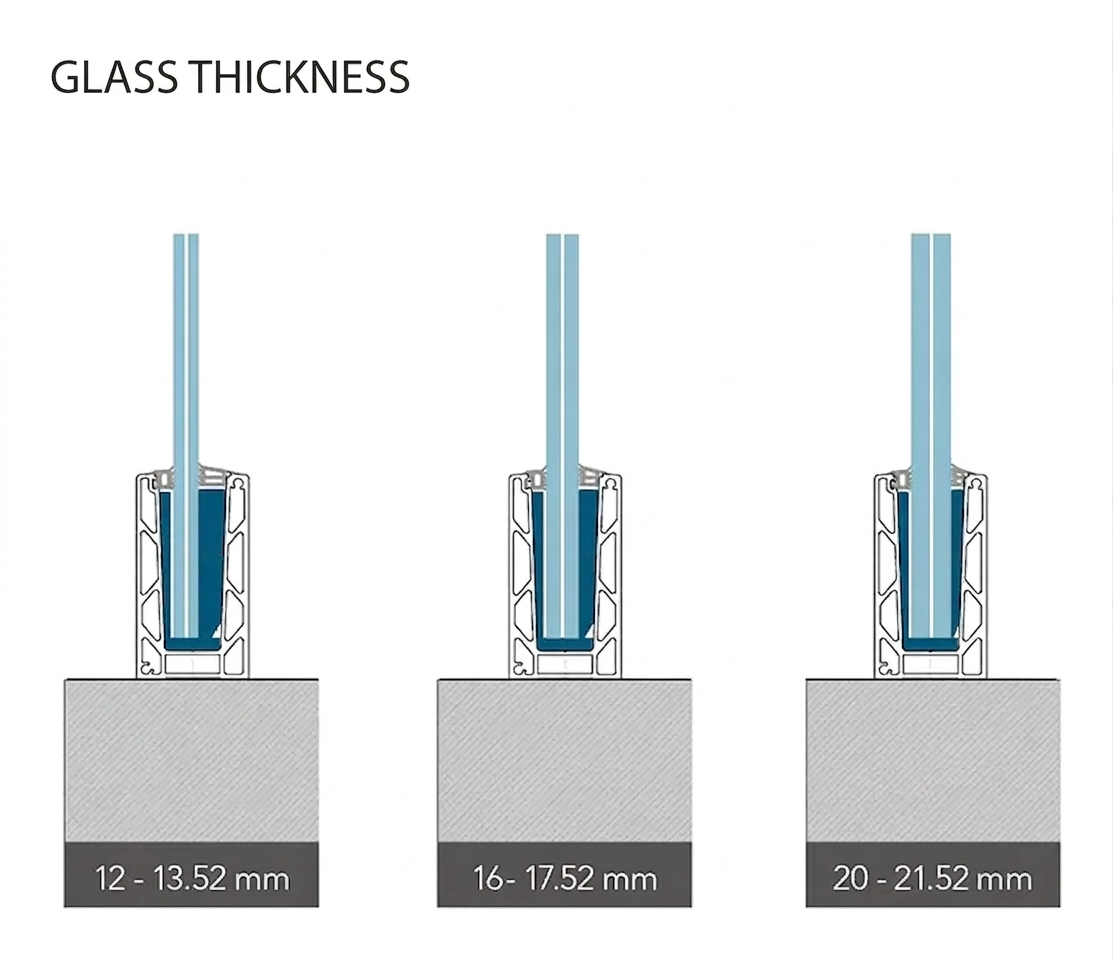

Het KE 100-profiel ondersteunt drie bereiken van glasdikte, waardoor de oplossing kan worden afgestemd op de eisen van het project en de geldende veiligheidsnormen:
- Glas 12–13,52 mm — standaard gehard en gelaagd VSG-glas
- Glas 16–17,52 mm — gelaagd glas met verhoogde sterkte
- Glas 20–21,52 mm — dik gelaagd glas voor toepassingen met hoge belasting
Afmetingen en onderlinge afstand van de montagegaten

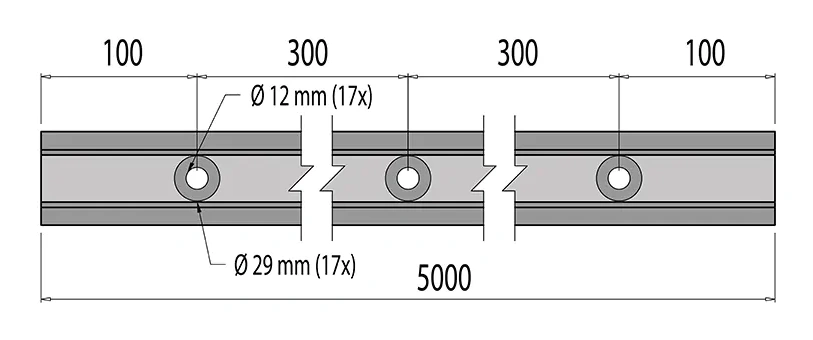

Het profiel heeft 17 doorlopende gaten met een diameter van Ø 12 mm en verzonken uitsparingen van Ø 29 mm, waarin de kop van de bout kan worden weggewerkt. De gaten zijn symmetrisch langs de as van het profiel verdeeld:
- Afstand van de rand tot het eerste gat: 100 mm
- Hartafstand tussen de gaten: 300 mm
- Afstand van het laatste gat tot de rand: 100 mm
- Totale lengte van het profiel: 5000 mm
Wijze van verankering en montage
Het profiel wordt van bovenaf op het oppervlak van de ondergrond gemonteerd (bijv. vloerplaat, attiek, balkonrand). De verankering gebeurt met bouten door de in de fabriek voorbereide gaten met verzonken uitsparingen. Het uitstekende deel van het profiel (20 mm onder de basis) wordt in de voorbereide ondergrond geplaatst, wat zorgt voor een stabiele en duurzame verbinding.
Maximale glashoogte

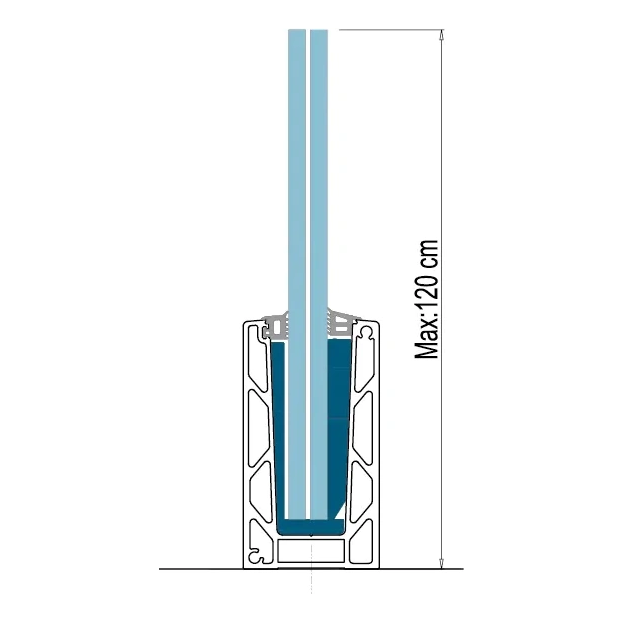

Met het KE 100-profiel kunnen glasplaten worden gemonteerd met een maximale hoogte van 120 cm (1,2 m). Bij deze hoogte behoudt het profiel de volledige draagkracht en stabiliteit, wat wordt bevestigd door de resultaten van de wind- en impactbelastingtests voor de verschillende glasdiktes.
Sterkteanalyse van het profiel

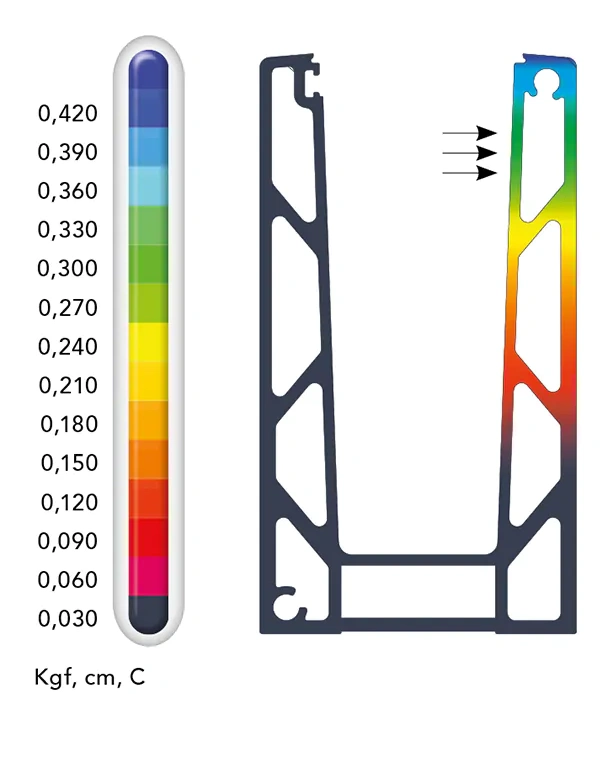

De resultaten van de verplaatsingsanalyse met de eindige-elementenmethode (FEM) bevestigen de hoge stijfheid van de constructie. De simulatie is uitgevoerd voor een profiel met een basislengte van 1 m, bij een horizontale belasting van minder dan 500 kg (5000 N), van de basis tot het hoogste punt van het profiel. De maximale verplaatsing aan de bovenrand van het profiel valt binnen de toegestane grenzen (waardenschaal van 0,030 tot 0,420 Kgf, cm, C), wat de veiligheid bij het gebruik van de balustrade garandeert.
Maximale wind- en impactbelastingen — KE-serie
Maximale wind- en impactbelastingen voor de KE-serie
| KE-serie | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas met een hoogte van 1,0 m | Glas met een hoogte van 1,2 m | Glas met een hoogte van 1,0 m | Glas met een hoogte van 1,2 m | Glas met een hoogte van 1,0 m | Glas met een hoogte van 1,2 m | |||||||
| Max. wind (kN/m²) | Max. stootbelasting (kN/m) | Max. wind (kN/m²) | Max. stootbelasting (kN/m) | Max. wind (kN/m²) | Max. stootbelasting (kN/m) | Max. wind (kN/m²) | Max. stootbelasting (kN/m) | Max. wind (kN/m²) | Max. stootbelasting (kN/m) | Max. wind (kN/m²) | Max. stootbelasting (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
De bovenstaande waarden gelden voor de profielen KE 100, KE 105 en KE 120, voor glas met een hoogte van 1,0 m en 1,2 m. Het profiel KE 100 bereikt bij glas van 16–17,52 mm en een hoogte van 1,0 m een maximale windbelasting van 3,0 kN/m² en een stootbelasting van 1,50 kN/m, waardoor het zelfs op veeleisende locaties een geschikte oplossing is.
GLASSMOVE-bevestigingssysteem — montagehandleiding
Het profiel KE 100 maakt gebruik van het GLASSMOVE-bevestigingssysteem, waarmee de glasplaat nauwkeurig kan worden geplaatst en versteld zonder speciaal gereedschap. De onderstaande handleiding beschrijft het volledige montageproces in 12 stappen — van het voorbereiden van de ondergrond en het verankeren van het profiel, via het aanbrengen van afdichtingen en stelwiggen, tot het plaatsen van het glas en het afsluiten van het profiel met een afdekprofiel.
Montagehandleiding profiel KE 100 – stappen 1-6
Montagehandleiding profiel KE 100 – stappen 7-9
Montagehandleiding profiel KE 100 – stappen 10-12
Voordelen voor installatiebedrijven
- In de fabriek geboorde gaten — 17 gaten met verzinking, klaar voor montage, zonder extra bewerking op de bouwplaats
- Universeel glasbereik — geschikt voor glasplaten met een dikte van 12 tot 21,52 mm, zodat u uiteenlopende projecten met één profiel kunt uitvoeren
- GLASSMOVE-systeem — snelle montage en afstelling van het glas zonder speciaal gereedschap
- Bevestigde sterkte — FEM-analyse en belastingstabellen vergemakkelijken het ontwerp en de keuze van een oplossing die aan de normeisen voldoet
- Lengte 5 m — minder verbindingen bij langere trajecten, snellere installatie en een fraaier eindresultaat
- Aluminiumlegering EN AW 6063 — uitstekende weerstand tegen corrosie en weersinvloeden, ideaal voor toepassingen buiten en binnen
