Kozza KE 105 – aluminium L-profiel voor volledig glazen balustrades 5000 mm zwart

Ga naar Productfeedback

Aluminium L-profiel Kozza KE 105 voor volledig glazen balustrades, zwart. Lengte 5000 mm, breedte 120 mm, hoogte 110 mm. Aluminium EN AW 6063, kamerprofiel constructie. Glasdiktebereich 12-21,52 mm. Lengtemontagesysteem van bovenaf met GlassMove regeling.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 548,20
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad (grote hoeveelheid)
Levertijd: 6 Werkdagen

Producteigenschappen

[PIM] balustrady-caloszklane #128

  • Type accessoire U-profiel
  • Materiaal Aluminium

Beschrijving

Kozza KE 105 – aluminium L-profiel voor volledig glazen balustrades 5000 mm zwart

Het kamerprofiel van het type L uit de serie Kozza KE 105 is een professionele oplossing voor de montage van volledig glazen balustrades, bedoeld voor langsbevestiging van bovenaf. Dankzij het vlakke systeem past het profiel perfect bij moderne architectuur — het is geschikt voor zowel woongebouwen als commerciële ruimtes: hotels, winkelcentra en kantoorgebouwen.

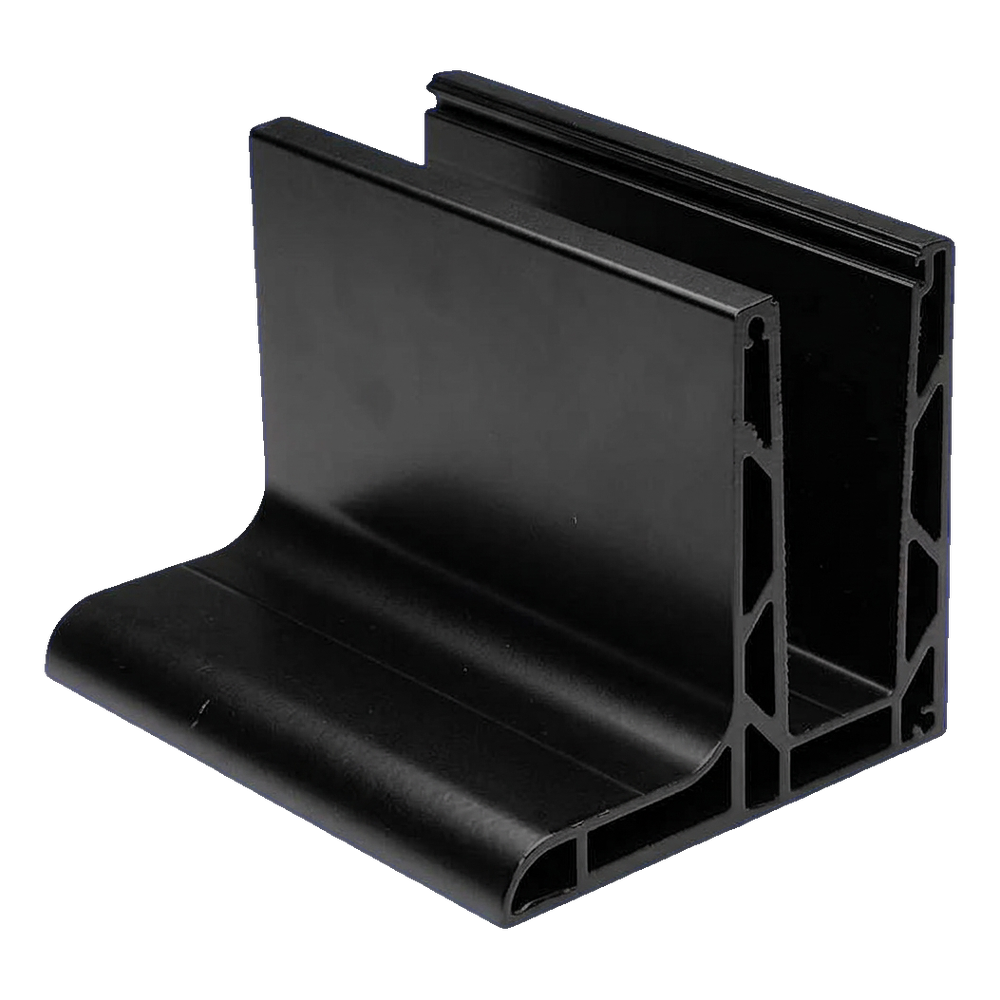

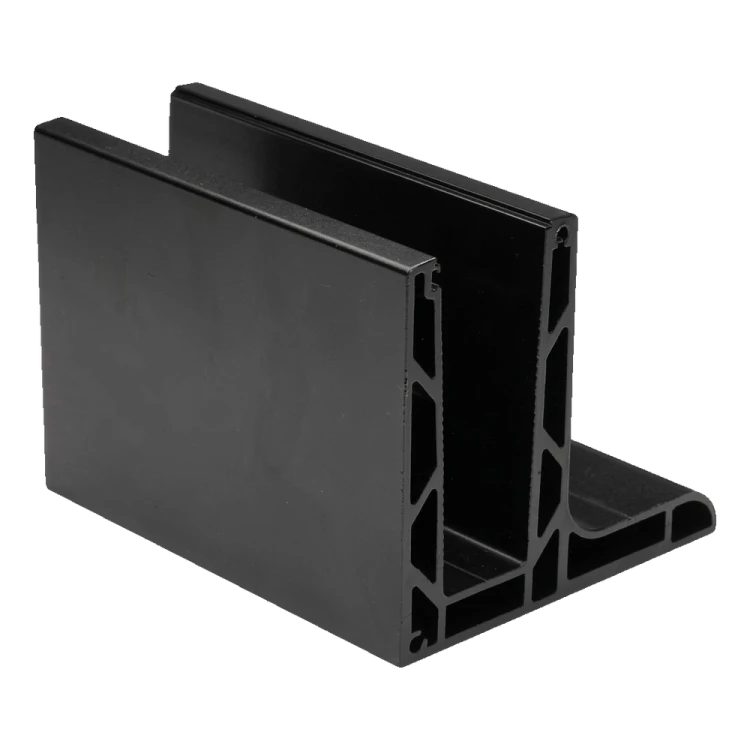

Aluminium L-profiel Kozza KE 105 zwart – vooraanzicht
Aluminium L-profiel Kozza KE 105 zwart – vooraanzicht

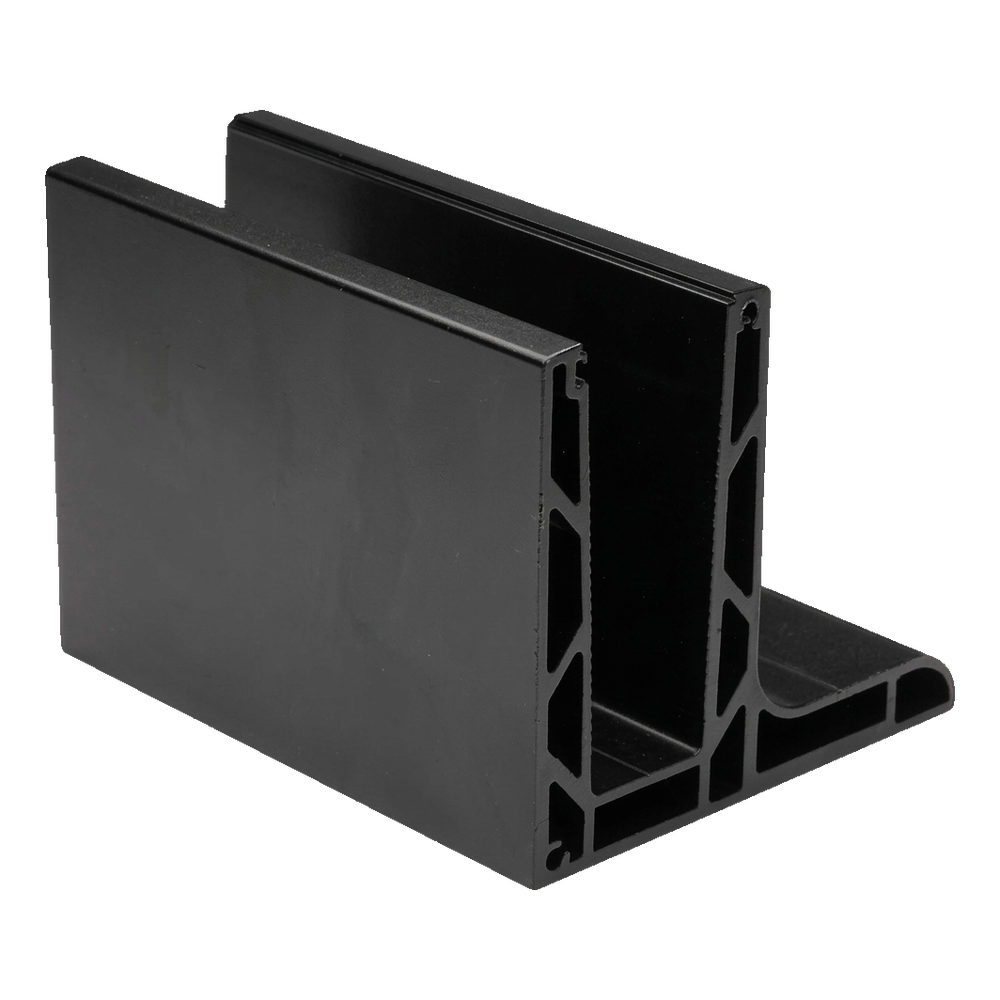

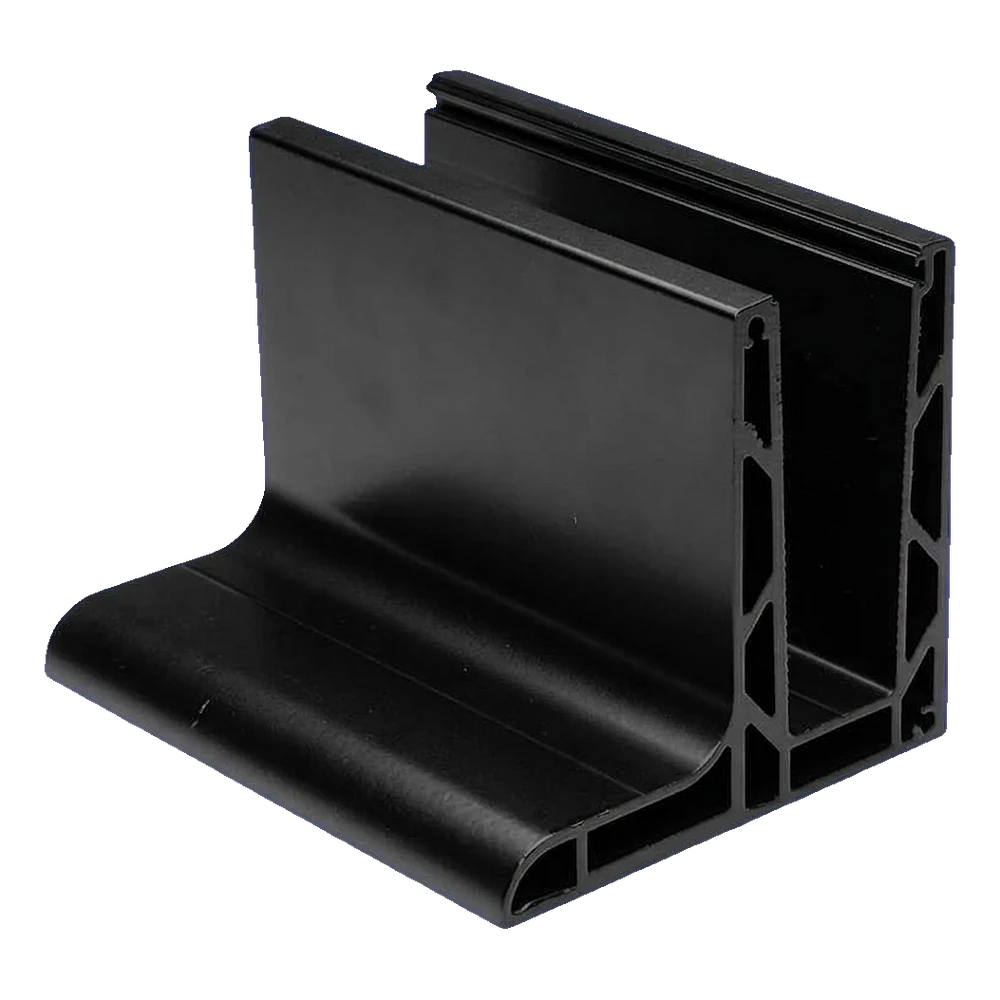

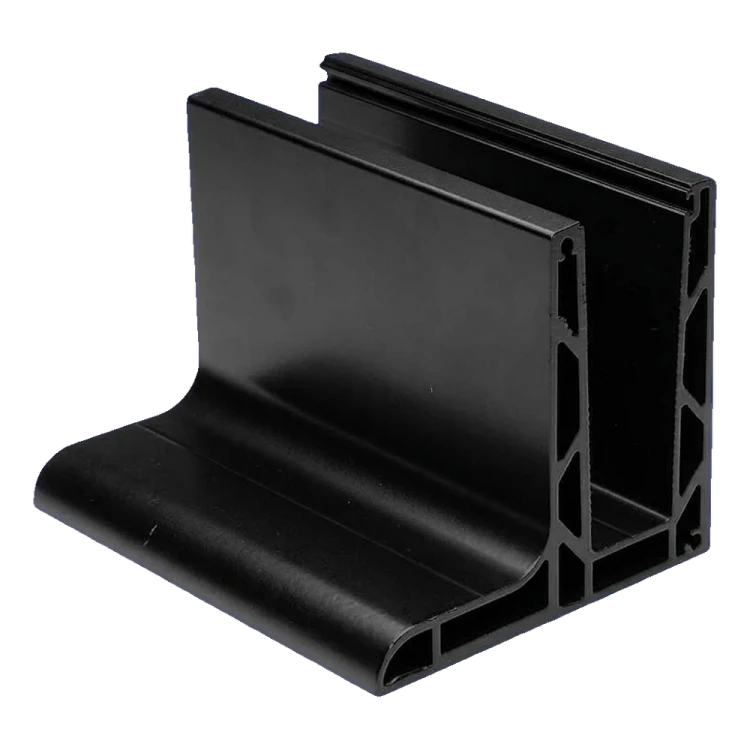

Aluminium L-profiel Kozza KE 105 zwart – achteraanzicht
Aluminium L-profiel Kozza KE 105 zwart – achteraanzicht

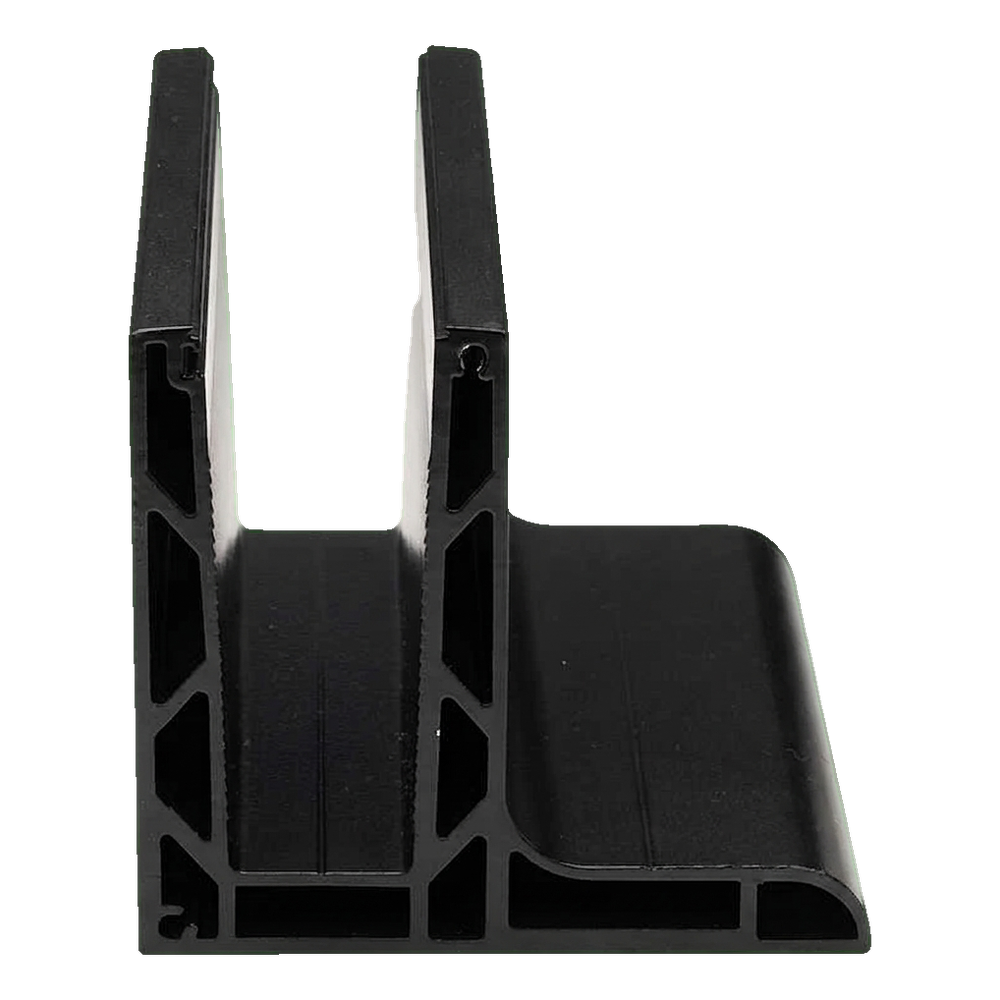

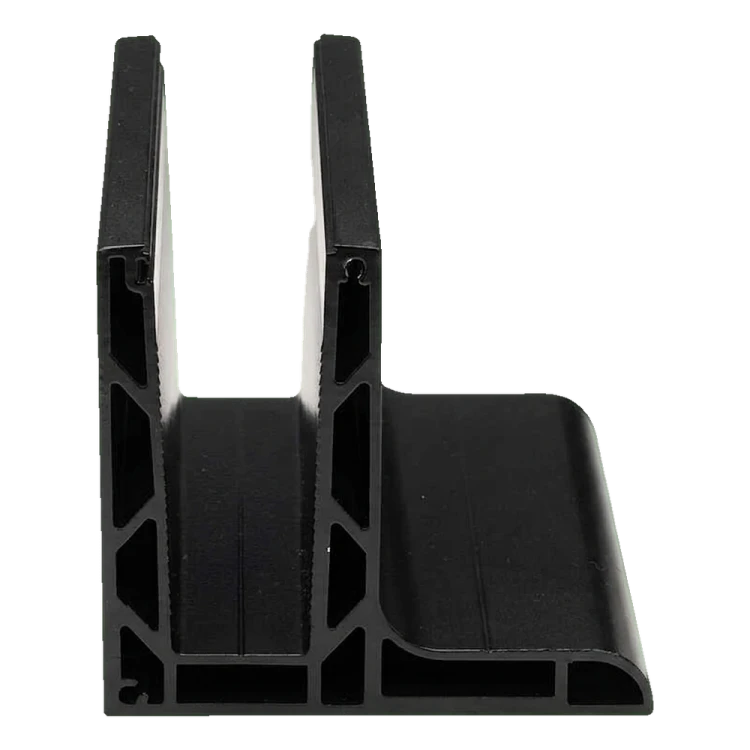

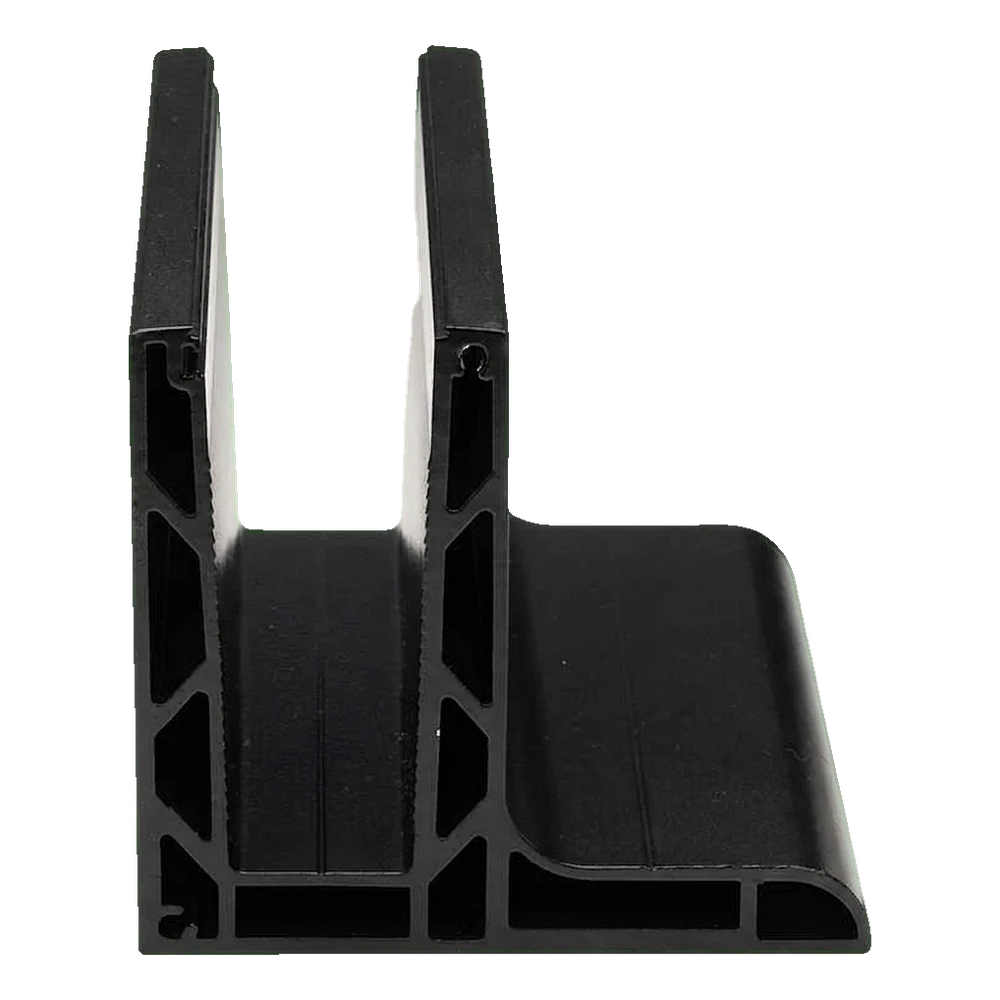

Aluminium L-profiel Kozza KE 105 zwart – bovenaanzicht van de glassleuf
Aluminium L-profiel Kozza KE 105 zwart – bovenaanzicht van de glassleuf

Belangrijkste voordelen voor de installateur

  • Universeel bereik van glasdikte — het profiel is geschikt voor glasplaten met een dikte van 12 tot 21,52 mm, waardoor het niet nodig is verschillende profielvarianten op voorraad te houden
  • Langsbevestiging van bovenaf — snelle en gemakkelijke montage, ideaal bij afgewerkte vloeren en kant-en-klare plafonds
  • Vlak systeem — minimalistisch uiterlijk zonder uitstekende elementen, in lijn met actuele architectonische trends
  • Voorgeboorde montagegaten — 17 gaten met verzonken rand, verdeeld om de 300 mm, maken directe verankering zonder extra boren mogelijk
  • Zwarte kleur — elegante, geanodiseerde afwerking die past bij donkere kozijnen en moderne interieurs

Afmetingen en parameters van het profiel

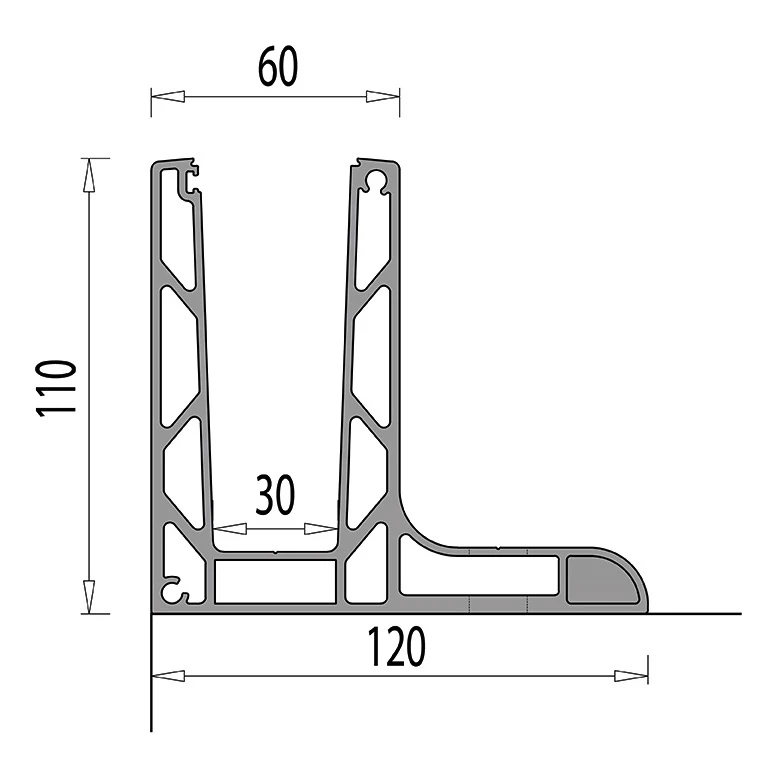

Dwarsdoorsnede van het profiel KE 105 met afmetingen 110×120 mm
Dwarsdoorsnede van het profiel KE 105 met afmetingen 110×120 mm
  • Lengte van het profiel: 5000 mm
  • Hoogte (H): 110 mm
  • Breedte van de basis (W): 120 mm
  • Breedte van het bovenste deel – glassleuf: 60 mm
  • Binnenbreedte van de bodem van de sleuf: 30 mm
  • Bereik van glasdikte: 12–21,52 mm
  • Materiaal: aluminium EN AW 6063
  • Systeem: vlak
  • Bevestiging: langs, van bovenaf
  • Kleur: zwart
  • Gewicht: 30 kg

Verdeling van de montagegaten

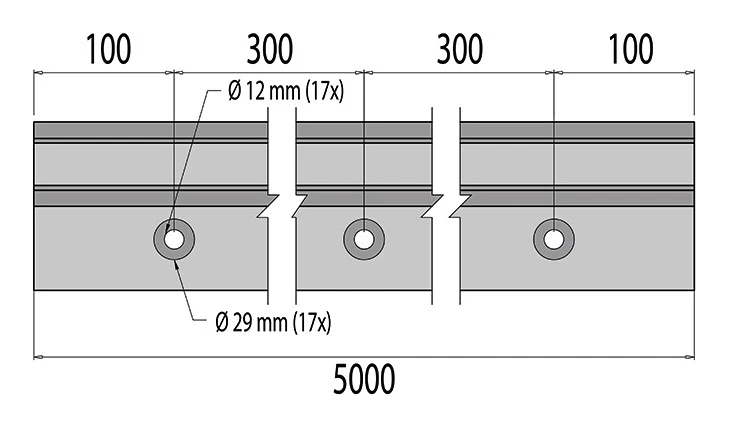

Schema van de plaatsing van 17 montagegaten over het profiel van 5000 mm
Schema van de plaatsing van 17 montagegaten over het profiel van 5000 mm
  • Aantal gaten: 17 st.
  • Diameter doorgaand gat: Ø 12 mm
  • Diameter verzinking: Ø 29 mm
  • Hart-op-hartafstand van de gaten: 300 mm
  • Afstand van het eerste/laatste gat tot de rand: 100 mm

Compatibiliteit met glas

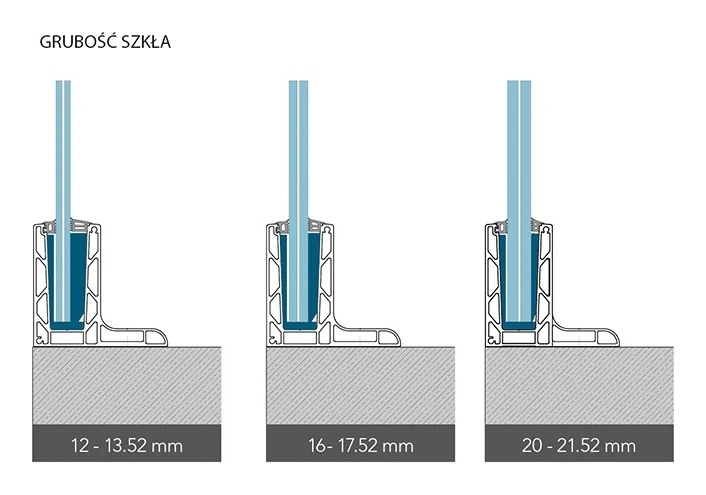

Doorsneden van het profiel met geplaatst glas van 12–13,52 mm, 16–17,52 mm en 20–21,52 mm dik
Doorsneden van het profiel met geplaatst glas van 12–13,52 mm, 16–17,52 mm en 20–21,52 mm dik

Het KE 105-profiel is geschikt voor drie diktebereiken van gehard en gelaagd glas. Dankzij het bevestigingssysteem GLASSMOVE passen de afdichtingen in het profiel zich aan de specifieke dikte van de glasplaat aan en zorgen ze voor een stabiele en veilige plaatsing:

  • Glas 12–13,52 mm
  • Glas 16–17,52 mm
  • Glas 20–21,52 mm

Wijze van verankering

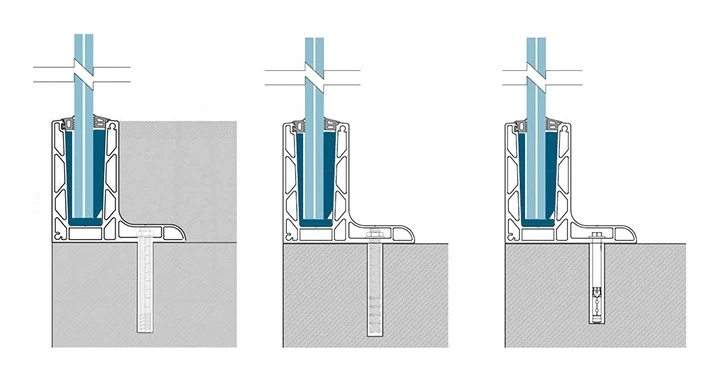

Drie varianten voor het verankeren van het KE 105-profiel aan de ondergrond – doorsneden met mechanische ankers
Drie varianten voor het verankeren van het KE 105-profiel aan de ondergrond – doorsneden met mechanische ankers

Het profiel kan mechanisch met ankers aan de ondergrond worden verankerd — de bovenstaande tekeningen tonen drie typische montagevarianten, afhankelijk van de dikte van de dekvloer en het type ondergrond. Dankzij de verzinkingen van de montagegaten (Ø 29 mm) verdwijnt de kop van de schroef onder het oppervlak van het profiel.

Sterkte en analyse van verplaatsingen

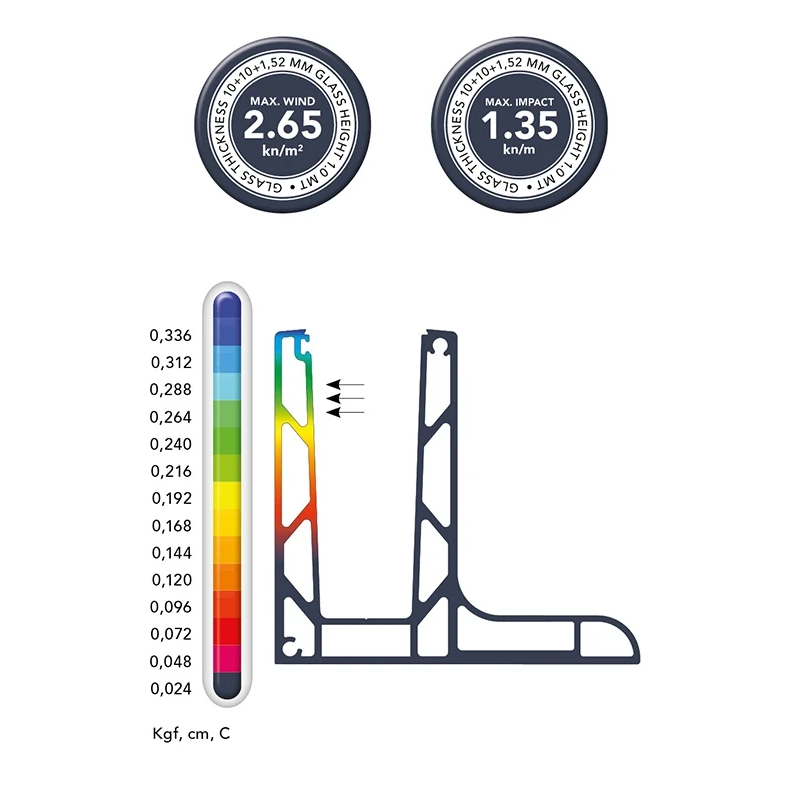

FEM-analyse van het KE 105-profiel – verplaatsingswaarden, max. wind 2,65 kN/m² en max. stootbelasting 1,35 kN/m
FEM-analyse van het KE 105-profiel – verplaatsingswaarden, max. wind 2,65 kN/m² en max. stootbelasting 1,35 kN/m

Het profiel is onderworpen aan een analyse met de eindige-elementenmethode (FEM). De verplaatsingsresultaten zijn opgegeven voor een profiel met een basislengte van 1,0 m bij een horizontale belasting onder 500 kg (5000 N), gemeten van de basis tot het hoogste punt van het profiel. Voor glas met een dikte van 10+10+1,52 mm en een hoogte van 1,0 m is het volgende verkregen:

  • Maximale windbelasting: 2,65 kN/m²
  • Maximale stootbelasting: 1,35 kN/m

Sterktetabel van de KE-serie

De onderstaande tabel toont de maximale waarden van de wind- en stootbelasting voor drie modellen van de KE-serie, afhankelijk van de dikte en de hoogte van de glasplaat:

Tabel met sterkteparameters van de KE-serie

KE-serieGlas 12–13,52 mmGlas 16–17,52 mmGlas 20–21,52 mm
Glas met hoogte 1,0 mGlas met hoogte 1,2 mGlas met hoogte 1,0 mGlas met hoogte 1,2 mGlas met hoogte 1,0 mGlas met hoogte 1,2 m
Max. windbelasting (kN/m²)Max. impact (kN/m)Max. windbelasting (kN/m²)Max. impact (kN/m)Max. windbelasting (kN/m²)Max. impact (kN/m)Max. windbelasting (kN/m²)Max. impact (kN/m)Max. windbelasting (kN/m²)Max. impact (kN/m)Max. windbelasting (kN/m²)Max. impact (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

Montagehandleiding – serie KE 105

De montage verloopt in drie fasen. In de eerste fase (stap 1–6) wordt het profiel in de ondergrond verankerd, worden de afdichtingen geplaatst en wordt de glasplaat ingeschoven. In de tweede fase (stap 7–9) worden de klemwiggen en de beveiligingslijst gemonteerd. In de derde fase (stap 10–12) worden de bevestigingselementen vastgedraaid en wordt de afdekkap van het profiel geplaatst.

Montagehandleiding voor het profiel Kozza KE 105 – 12 stappen in 3 fasen
Montagehandleiding voor het profiel Kozza KE 105 – 12 stappen in 3 fasen

Het L-vormige kamerprofiel uit de serie KE 105 is ontwikkeld en geconstrueerd volgens de aanbevelingen en eisen van architecten. Dankzij het GLASSMOVE-systeem en de geoptimaliseerde kamerconstructie biedt het een hoge stijfheid bij een laag gewicht en vereenvoudigt het tegelijk de installatie — wat zorgt voor een kortere montagetijd en lagere arbeidskosten op de bouwplaats.
