Kozza

Kozza KE 105 – aluminium L-profiel voor volledig glazen balustrades 5000 mm

Ga naar Productfeedback

Aluminium profiel Kozza KE 105 type L voor volledig glazen balustrades. Lengte 5000 mm, breedte 120 mm, hoogte 110 mm. Aluminium EN AW 6063, mat geanodiseerd. Glas 12-21,52 mm, lengtebevestiging van bovenaf. Gewicht 30 kg. Vlak kamersysteem.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 493,38
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad (grote hoeveelheid)
Levertijd: 6 Werkdagen

Producteigenschappen

[PIM] balustrady-caloszklane #128

  • Type accessoire U-profiel
  • Materiaal Aluminium

Beschrijving

Kozza KE 105 – L-type aluminium profiel voor volledig glazen balustrades 5000 mm, langsmontage van bovenaf

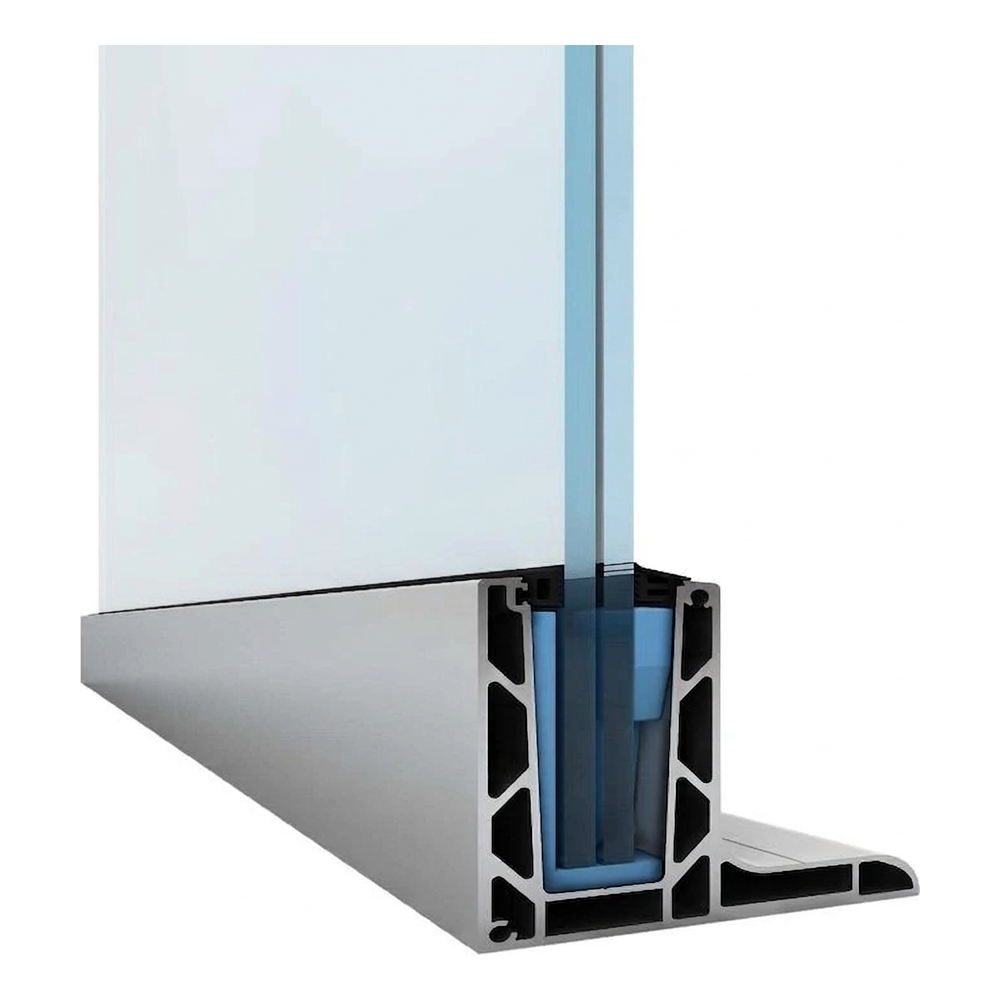

Doorsnede van het Kozza KE 105 profiel met glas geplaatst in het montagekanaal
Doorsnede van het Kozza KE 105 profiel met glas geplaatst in het montagekanaal

Kozza KE 105 is een kamerprofiel van aluminium van het L-type, bestemd voor de bouw van volledig glazen balustrades. Het is ontwikkeld volgens de eisen van architecten en is geschikt voor zowel woonruimtes als grote commerciële gebouwen, zoals hotels, winkelcentra en kantoorgebouwen. Dankzij de langsmontage van bovenaf wordt het profiel rechtstreeks op de rand van de vloerplaat of de attiek gemonteerd, waardoor een minimalistische, nagenoeg onzichtbare bevestigingslijn voor het glas ontstaat.

Het vlakke systeem in combinatie met een matte anodisatie zorgt voor een moderne, ingetogen uitstraling — het profiel domineert visueel niet en de glasplaat wordt het hoofdelement van de balustrade. Het universele glasdiktebereik van 12 tot 21,52 mm maakt het mogelijk de glaspanelen flexibel af te stemmen op de statische en ontwerpeisen van elk project.

Technische parameters van het profiel

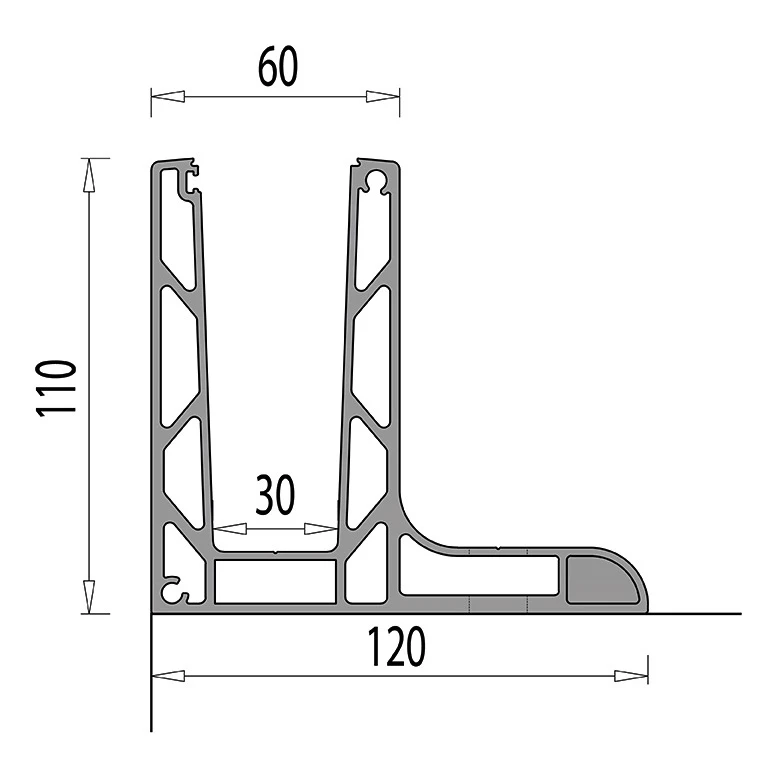

Technische tekening van de dwarsdoorsnede van het KE 105 profiel met afmetingen 110×120 mm
Technische tekening van de dwarsdoorsnede van het KE 105 profiel met afmetingen 110×120 mm
  • Lengte van het profiel: 5000 mm
  • Hoogte van het profiel: 110 mm
  • Breedte van de basis: 120 mm
  • Breedte van het bovenste deel van het glaskanaal: 60 mm
  • Binnenbreedte van het kanaal: 30 mm
  • Glasdiktebereik: 12–21,52 mm
  • Montage: langs van bovenaf
  • Systeem: vlak
  • Materiaal: aluminiumlegering EN AW 6063
  • Afwerking: matte anodisatie
  • Gewicht: 30 kg
  • EAN: 5903313202466

Montagegaten

Technische tekening van de verdeling van de montagegaten van het KE 105 profiel over een lengte van 5000 mm
Technische tekening van de verdeling van de montagegaten van het KE 105 profiel over een lengte van 5000 mm

Het profiel heeft 17 montagegaten verdeeld over de gehele lengte. De doorlopende gaten hebben een diameter van Ø 12 mm en de verzinkingen Ø 29 mm. De hart-op-hartafstand tussen de gaten bedraagt 300 mm, met een randafstand van 100 mm vanaf elk uiteinde van het profiel. Deze opstelling zorgt voor een gelijkmatige verdeling van de belasting en een snelle montage met mechanische of chemische ankers.

Compatibiliteit met glas

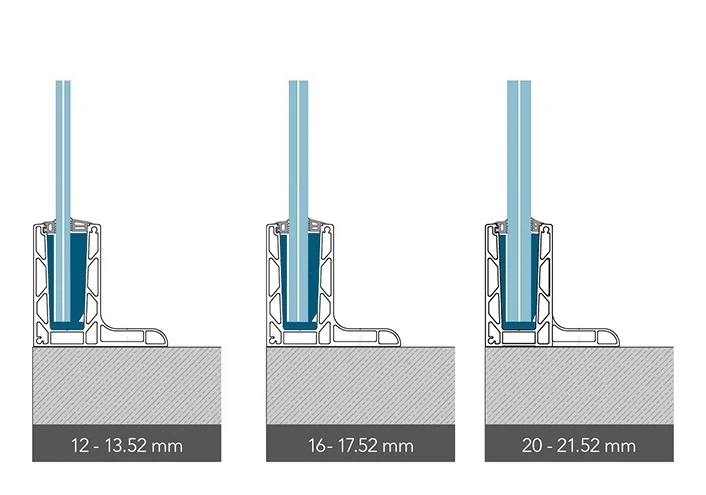

Varianten van glasdikte die compatibel zijn met het KE 105 profiel: 12–13.52 mm, 16–17.52 mm, 20–21.52 mm
Varianten van glasdikte die compatibel zijn met het KE 105 profiel: 12–13.52 mm, 16–17.52 mm, 20–21.52 mm

Het KE 105 profiel is geschikt voor drie glasdiktebereiken, waardoor het kan worden afgestemd op uiteenlopende statische en ontwerpeisen:

  • Glas 12–13,52 mm — standaard gehard en gelaagd glas
  • Glas 16–17,52 mm — gelaagd veiligheidsglas (bijv. 2×8 mm + PVB-folie)
  • Glas 20–21,52 mm — dikke gelaagde panelen voor toepassingen met hogere sterkte-eisen (bijv. 2×10 mm + PVB-folie)

Bevestigingsmethoden

Drie varianten voor het verankeren van het KE 105-profiel in de ondergrond met verschillende typen ankers
Drie varianten voor het verankeren van het KE 105-profiel in de ondergrond met verschillende typen ankers

Het Kozza KE 105-systeem biedt flexibiliteit bij de keuze van de verankeringsmethode. Afhankelijk van de ondergrond en de constructieve eisen kan het profiel worden bevestigd met verschillende typen ankers — mechanische of chemische. De afbeelding toont drie varianten voor het plaatsen van het profiel in beton, zodat de installateur de optimale oplossing voor het betreffende type constructie kan kiezen.

Belastbaarheid — testresultaten

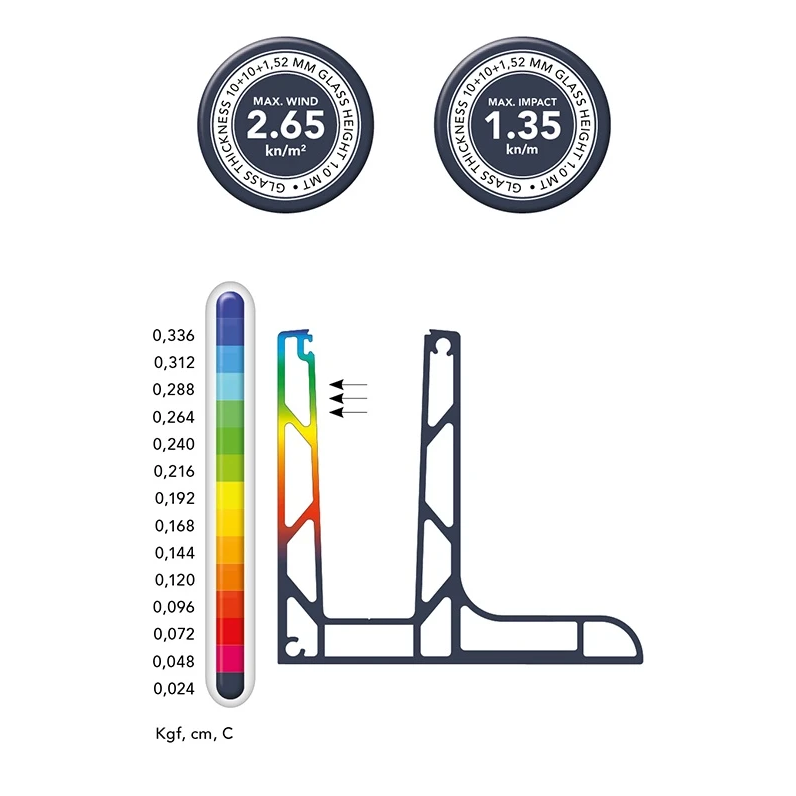

Infographic met belastingsresultaten van het KE 105-profiel — max. wind 2.65 kN/m², max. impact 1.35 kN/m, verplaatsingsanalyse
Infographic met belastingsresultaten van het KE 105-profiel — max. wind 2.65 kN/m², max. impact 1.35 kN/m, verplaatsingsanalyse

Het KE 105-profiel met gelaagd glas 10+10+1,52 mm en een hoogte van 1,0 m bereikt een maximale windbelasting van 2,65 kN/m² en een maximale slagvastheid van 1,35 kN/m. De numerieke analyse (FEM) bevestigt minimale verplaatsingswaarden, zelfs bij extreme horizontale belastingen onder 500 kg (5000 N) per meter lengte van de profielbasis.

Maximale belastingen van de KE-serie afhankelijk van glasdikte en -hoogte

Maximale wind- en impactbelastingen voor de KE-serie

KE-serieGlas 12-13.52 mmGlas 16-17.52 mmGlas 20-21.52 mm
Glas met een hoogte van 1.0 mGlas met een hoogte van 1.2 mGlas met een hoogte van 1.0 mGlas met een hoogte van 1.2 mGlas met een hoogte van 1.0 mGlas met een hoogte van 1.2 m
Max. wind (kN/m²)Max. impact (kN/m)Max. wind (kN/m²)Max. impact (kN/m)Max. wind (kN/m²)Max. impact (kN/m)Max. wind (kN/m²)Max. impact (kN/m)Max. wind (kN/m²)Max. impact (kN/m)Max. wind (kN/m²)Max. impact (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

Realisaties en toepassingen

Het Kozza KE 105-profiel is ideaal voor de montage van glazen balustrades op balkons, terrassen, trappenhuizen en attica's. Het GLASSMOVE-systeem zorgt voor een fraaie en veilige bevestiging van de glasplaten en creëert een 'onzichtbaar' balustrade-effect, dat tegenwoordig een van de meest gewilde oplossingen is in de woning- en utiliteitsbouw.

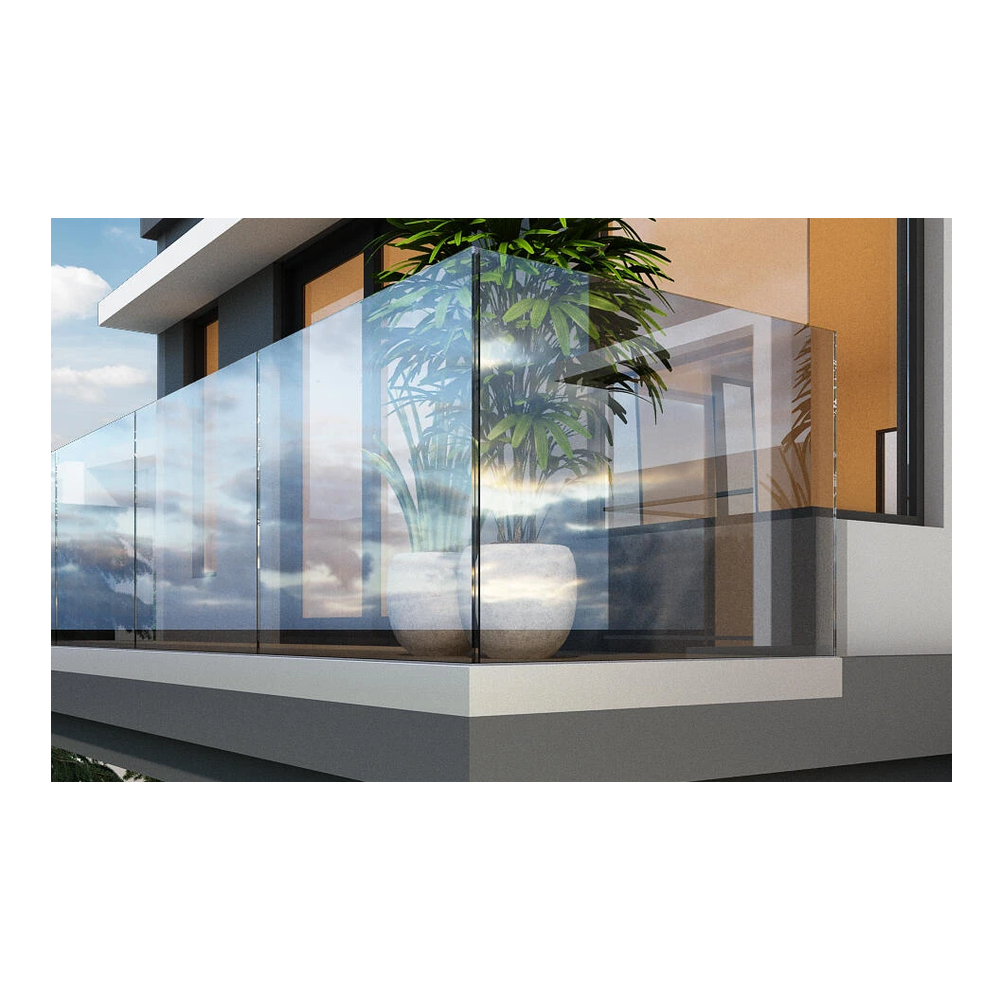

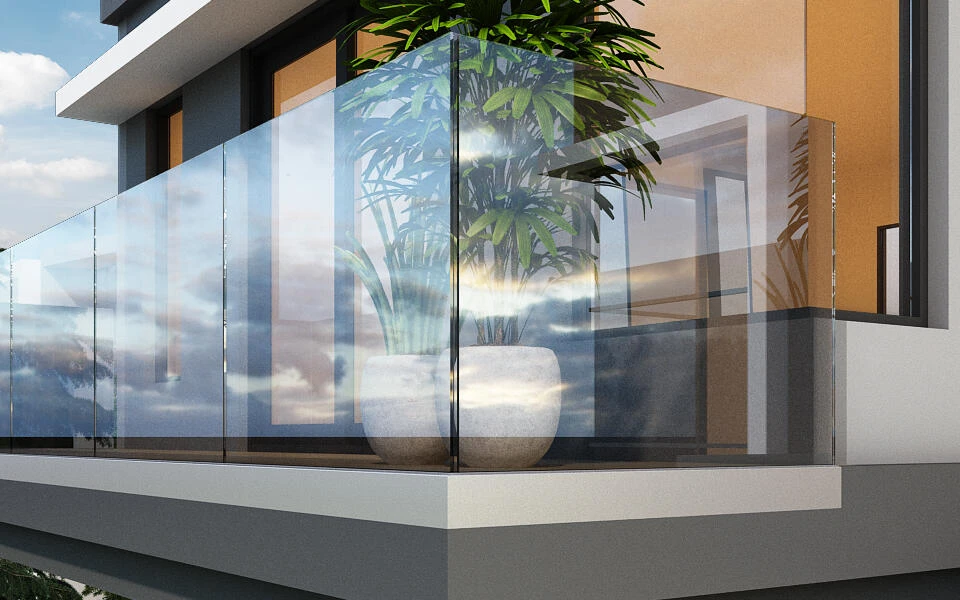

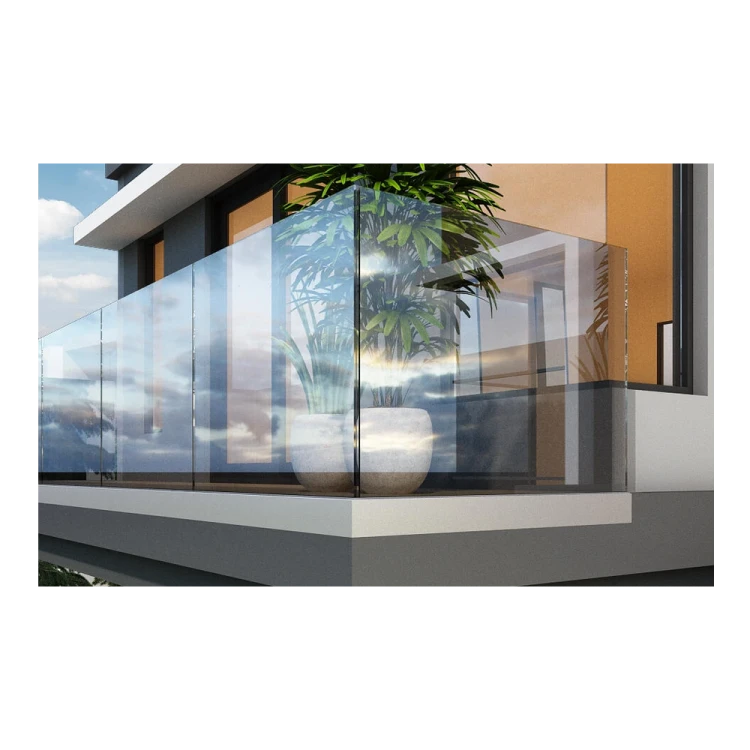

Volledig glazen balustrade op het balkon van een modern gebouw — realisatie met het Kozza KE-profiel
Volledig glazen balustrade op het balkon van een modern gebouw — realisatie met het Kozza KE-profiel

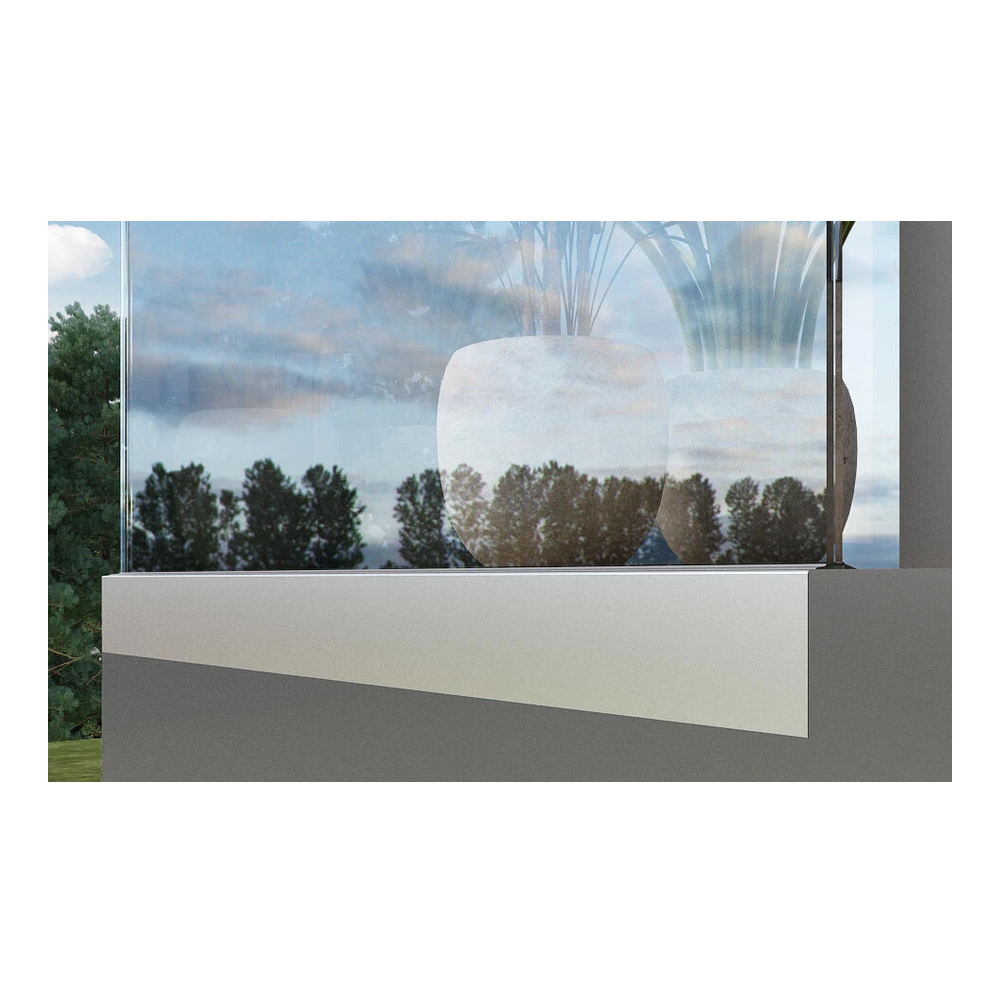

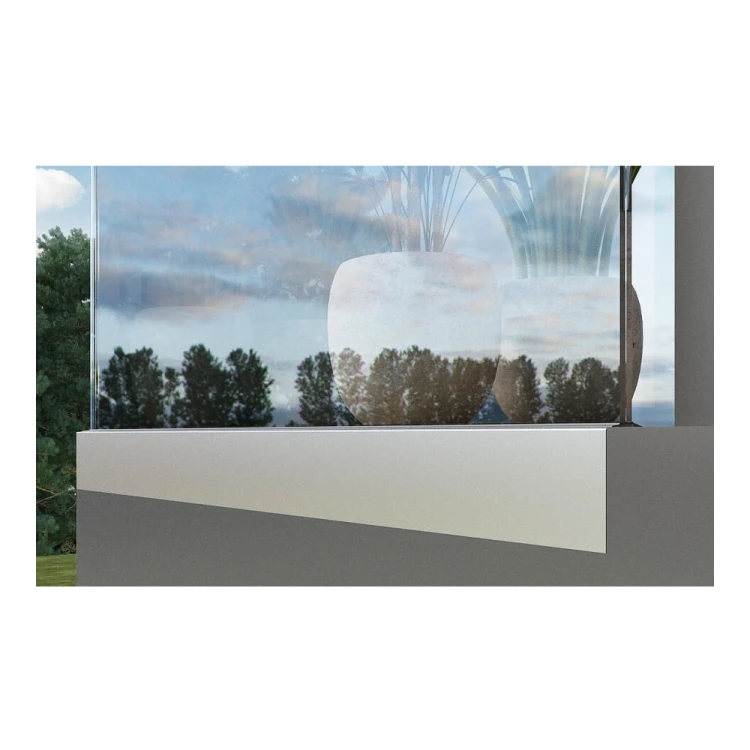

Close-up van het aluminium profiel gemonteerd onder een glazen balkonbalustrade met afdekking
Close-up van het aluminium profiel gemonteerd onder een glazen balkonbalustrade met afdekking

Montage stap voor stap

Het installatieproces van het KE 105-profiel omvat drie fasen. In fase 1 wordt de ondergrond voorbereid, worden de montagegaten geboord en wordt het basisprofiel verankerd, waarna de afdichtingen worden geplaatst. In fase 2 wordt het glas in het kanaal van het profiel gemonteerd en met afstandswiggen geborgd. In fase 3 worden de klemschroeven aangedraaid en wordt de afdekkap (afdekprofiel) geplaatst, zodat een kant-en-klaar, esthetisch balustrade ontstaat. Voor de volledige montage is geen lassen of speciaal gereedschap nodig — standaard installatiegereedschap volstaat.

Montagehandleiding voor het Kozza KE 105-profiel — 12 stappen in drie fasen
Montagehandleiding voor het Kozza KE 105-profiel — 12 stappen in drie fasen
