Kozza KE 120 – U-profiel voor volledig glazen balustrades 5000 mm, zijmontage

Veelzijdigheid qua glasdikte is een van de grootste voordelen van het KE 120-profiel. Het systeem ondersteunt drie bereiken: 12–13,52 mm, 16–17,52 mm en 20–21,52 mm. De aanpassing gebeurt met speciale afstandsstukken die de glasplaat nauwkeurig centreren en stabiliseren in de kamer van het profiel. Zo dekt één profieltype de behoeften van uiteenlopende projecten — van lichte binnenbalustrades tot sterke buitenbalustrades met dik gelaagd glas.

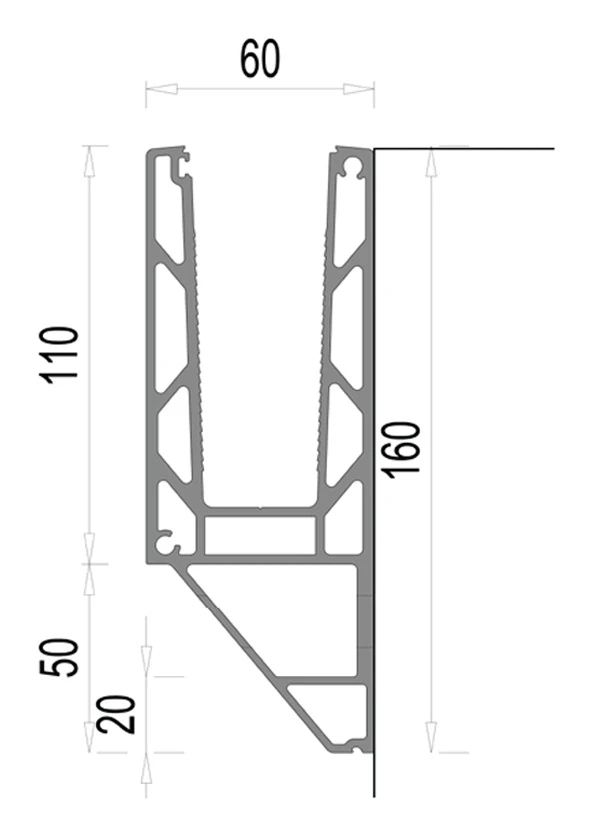

Afmetingen van de profieldoorsnede

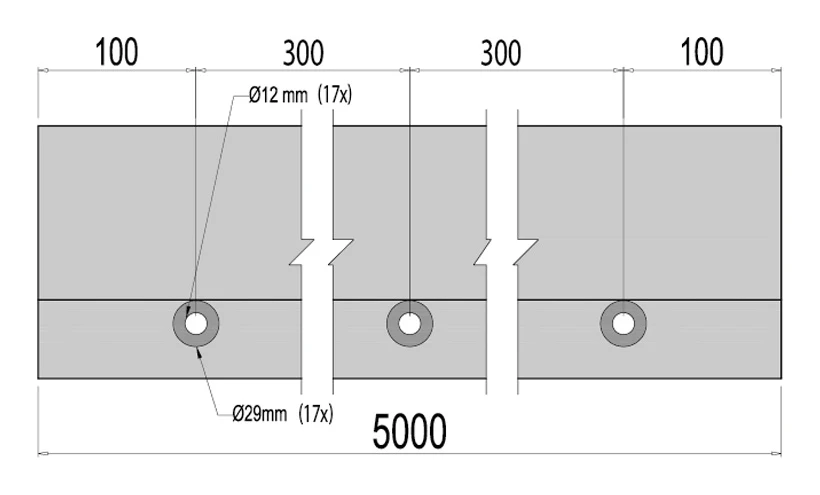

Schema van de montagegaten

Het profiel heeft in de fabriek aangebrachte 17 montagegaten, gelijkmatig verdeeld over de volledige lengte van 5000 mm. De hartafstand tussen de gaten bedraagt 300 mm en de afstand van de rand van het profiel tot het hart van het eerste en het laatste gat is 100 mm. Elk gat heeft een diameter van Ø12 mm met een verzinking van Ø29 mm, waardoor montage met schroeven met verzonken kop mogelijk is. De nauwkeurige plaatsing van de gaten versnelt de installatie aanzienlijk — boren op locatie is niet nodig.

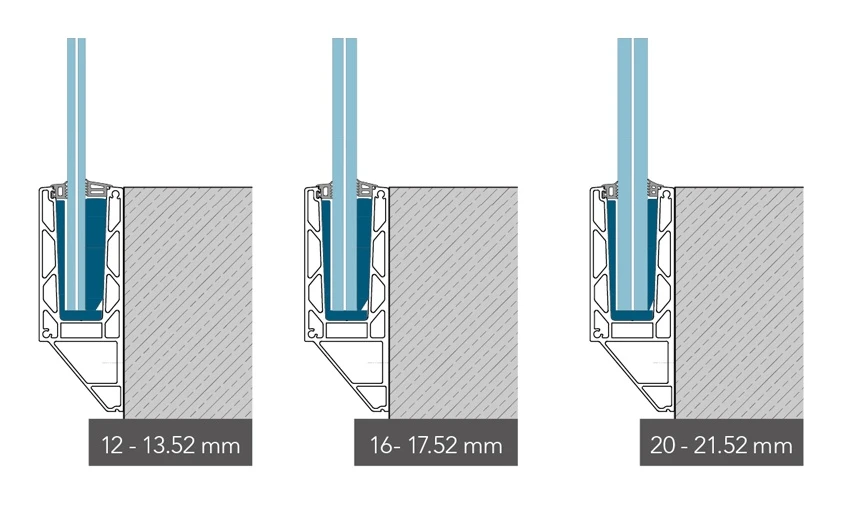

Varianten glasdikte

Het KE 120-profiel is geschikt voor drie bereiken van glasdikte. Met de juiste afstandsvulling past u het profiel snel aan het specifieke project aan — zonder een ander profiel te hoeven bestellen.

Sterkte en belastbaarheid

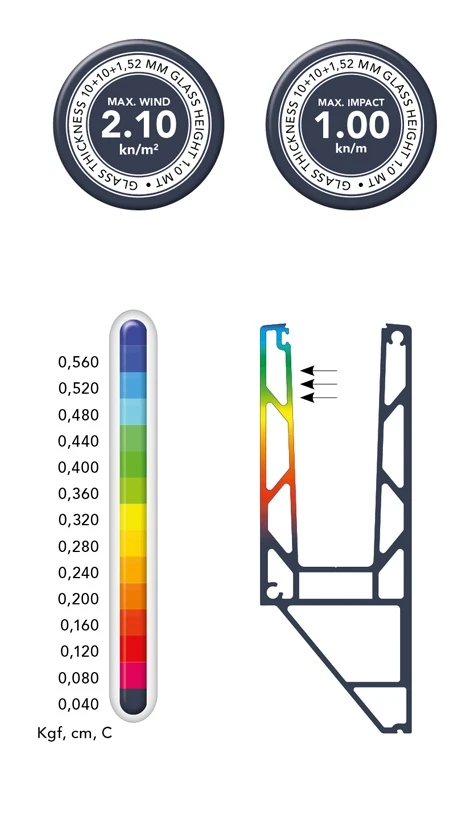

Het KE 120-profiel is getest op wind- en impactbelasting. Voor glas met een dikte van 10+10+1,52 mm en een hoogte van 1,0 m bedraagt de maximale windbelasting 2,10 kN/m² en de maximale impactkracht — 1,00 kN/m. De verplaatsingsresultaten gelden voor een profiel met een basislengte van 1 m bij een horizontale belasting van minder dan 500 kg (5000 N), gemeten van de basis tot het hoogste punt van het profiel.

Het profiel wordt zijdelings op de wand of een draagconstructie bevestigd met geschikte mechanische of chemische ankers. Dankzij de in de fabriek aangebrachte gaten met verzinking sluit het profiel vlak aan op de ondergrond en zorgt het voor een esthetisch, lijnvormig resultaat zonder zichtbare bevestigingselementen. Zijdelingse bevestiging is vooral geschikt op plaatsen waar montage in de vloer niet mogelijk is — bijvoorbeeld op tussenverdiepingen, balkons met afgewerkte vloer of keermuren.

De maximale hoogte van de glasplaat in het profiel bedraagt 120 cm. Dankzij deze waarde zijn balustrades mogelijk die voldoen aan de veiligheidseisen voor woongebouwen en openbare gebouwen, met een optimale verhouding tussen glashoogte en mechanische sterkte van het profiel.

Montagehandleiding stap voor stap

Het Kozza KE 120-systeem is ontworpen voor snelle montage. De onderstaande schema's tonen de opeenvolgende installatiefasen — van het bevestigen van het basisprofiel aan de muur en het plaatsen van het glas tot de montage van de afsluitdoppen en afdekkappen.

Fase 1 – Montage van het basisprofiel (stap 1–6)

Het Kozza KE 120-profiel is een oplossing die constructieve sterkte combineert met de esthetiek van modern design. Het vlakke systeem met matte anodisatie geeft een subtiele, elegante afwerking die aansluit bij de huidige architectonische trends. Voor installatiebedrijven is de eenvoud van montage cruciaal — in de fabriek geboorde gaten, een duidelijke handleiding in 12 stappen en universele glasdiktebereiken elimineren tijdrovende aanpassingen op de bouwplaats.
