Loopwagen 70 5-rols voor schuifpoort zwenkbaar stalen rollen
Laat feedback achter over het product
Rijdend element voor zelfdragende schuifpoorten met 5 stalen rollen op kogellagers, compatibel met rail 70×70×4 mm. Draagvermogen 650 kg, zwenkbaar mechanisme met hoogteverstelling, verzinkte bescherming.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 000-317
Producteigenschappen
[PIM] wozki #111
- Maat looprail 70x70x4
- Type rijsysteem Loopsysteem
- Producttype Losse wagen
- Materiaal wieltjes Staal
- Aantal rollen [szt.] 5
- Constructie wagen Zwenkbaar
- Max. draagvermogen [kg] 650
Beschrijving

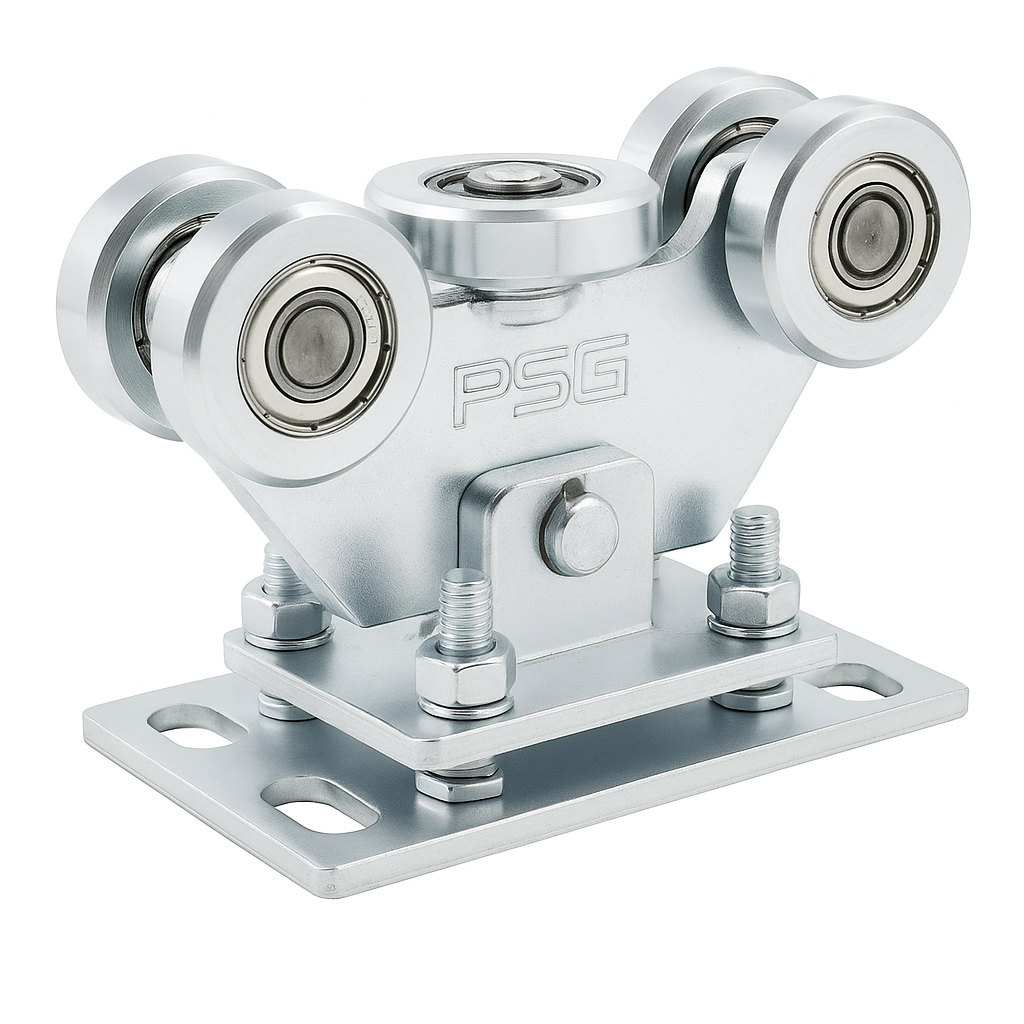

Rijwagen 70 voor schuifpoort – 5-rols zwenkbaar, stalen rollen
Rijwagen 70 is een robuust, 5-rols rijonderdeel bestemd voor zelfdraagende schuifpoorten. De zwenkbare constructie met een pen die de wagen met de basis verbindt, zorgt voor automatische aanpassing aan het profiel van de rail, wat resulteert in een soepele en storingsvrije werking van de poort, zelfs bij grote belastingen — tot 650 kg.
Constructie en werkingsprincipe
De rijwagen is uitgerust met 5 stalen rollen, waaronder één horizontale rol, die samenwerken met een geleidingsrail met afmetingen 70×70×4 mm. Alle rollen zijn gemonteerd op kogellagers, wat zorgt voor een lage rolweerstand en stille werking. Het zwenkmechanisme maakt het mogelijk dat de wagen ten opzichte van de montagebasis kantelt — hierdoor worden kleine oneffenheden en doorbuigingen van de rail gecompenseerd en wordt de belasting gelijkmatig over alle rollen verdeeld.
Hoogteverstelling wordt gerealiseerd via schroeven in de basis, waardoor de poorthoogte tijdens de montage nauwkeurig kan worden ingesteld. Het geheel is voorzien van een zinklaag die de stalen onderdelen beschermt tegen corrosie en een langdurig gebruik buitenshuis garandeert.

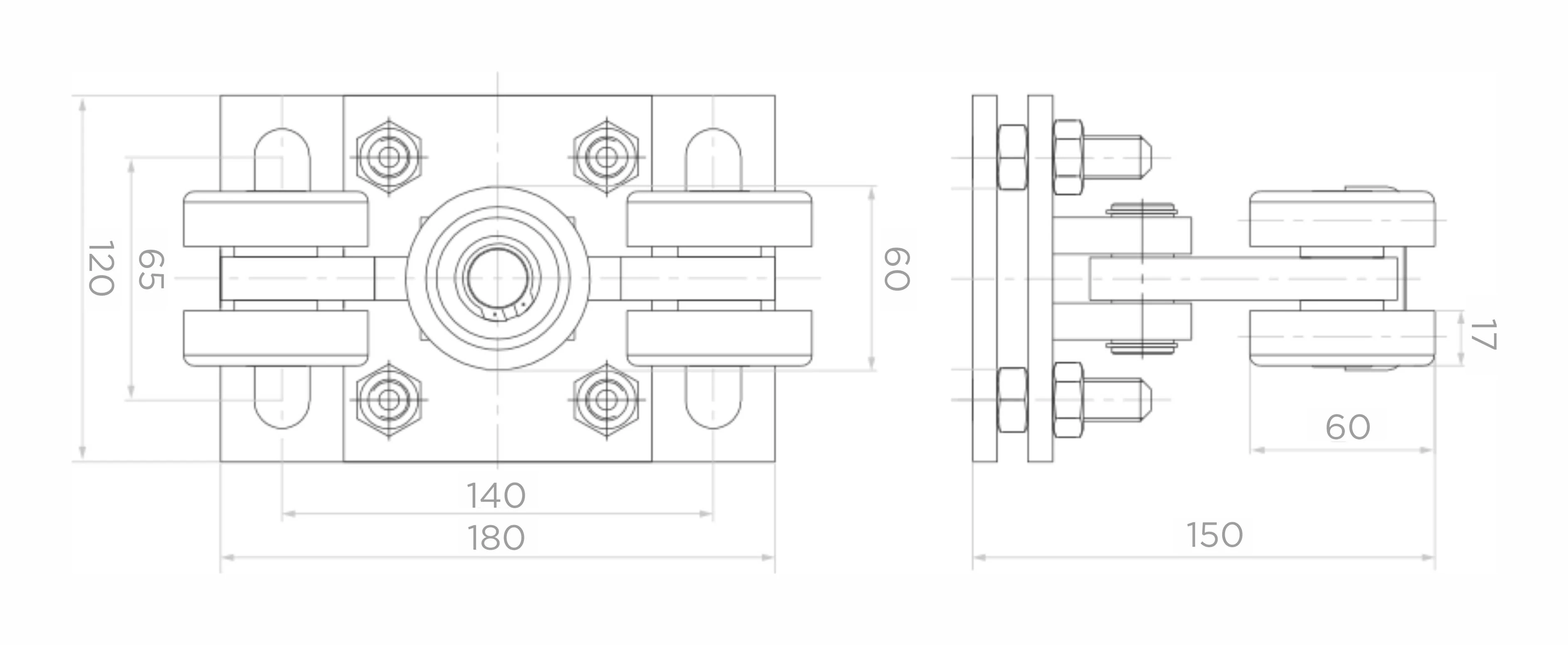

Technische specificaties
- Aantal rollen: 5 (waarvan 1 horizontale rol)
- Rolmateriaal: staal met kogellagers
- Compatibele rail: 70×70×4 mm
- Maximale belasting: 650 kg
- Hoogte (H): 150 mm
- Basisafmetingen (br. × l.): 180 × 120 mm
- Montageafstand basis: 140 × 65 mm
- Zijdelingse diepte: 150 mm
- Breedte behuizing: 60 mm
- Basisdikte: 17 mm
- Gewicht: 5,7 kg
- Volume: 5243 cm³
- Corrosiebescherming: verzinking
- Type verbinding met basis: zwenkpen
- Hoogteverstelling: ja — via schroeven
- EAN: 5901289674546
Toepassing en montage
De rijwagen is bestemd voor professionele installaties van zelfdraagende schuifpoorten met een vleugelbewicht tot 650 kg. Dankzij de zwenkbare constructie en de hoogteverstelling verloopt de montage snel en is een perfect waterpas fundament niet vereist — de installateur kan de poort nauwkeurig bijstellen tijdens het plaatsen. De montagegaten in de basis maken een stevige verankering aan de ondergrond mogelijk met standaard schroeven.
