Loopwagen voor aluminium profiel 5-rols van kunststof

Constructie en werkingsprincipe

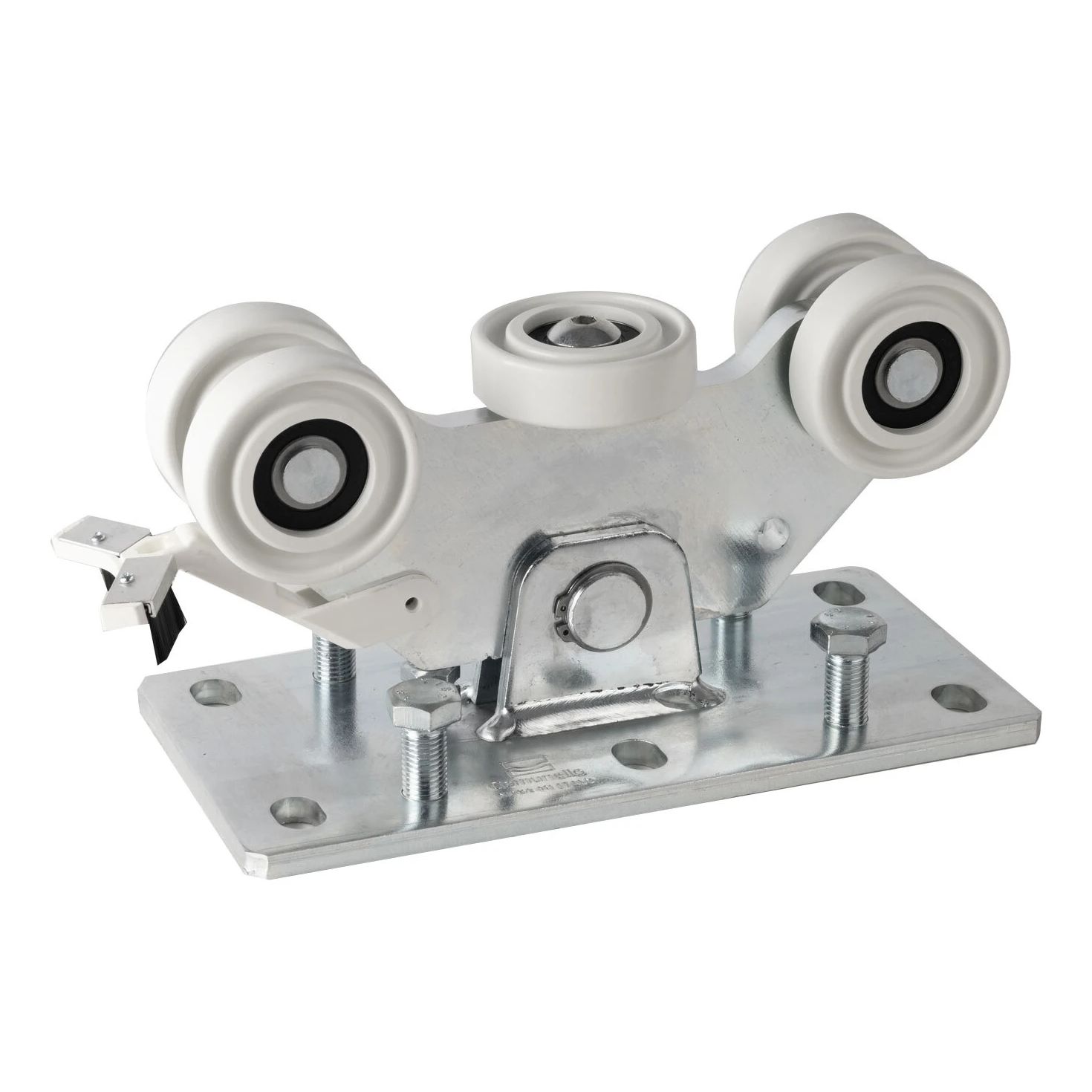

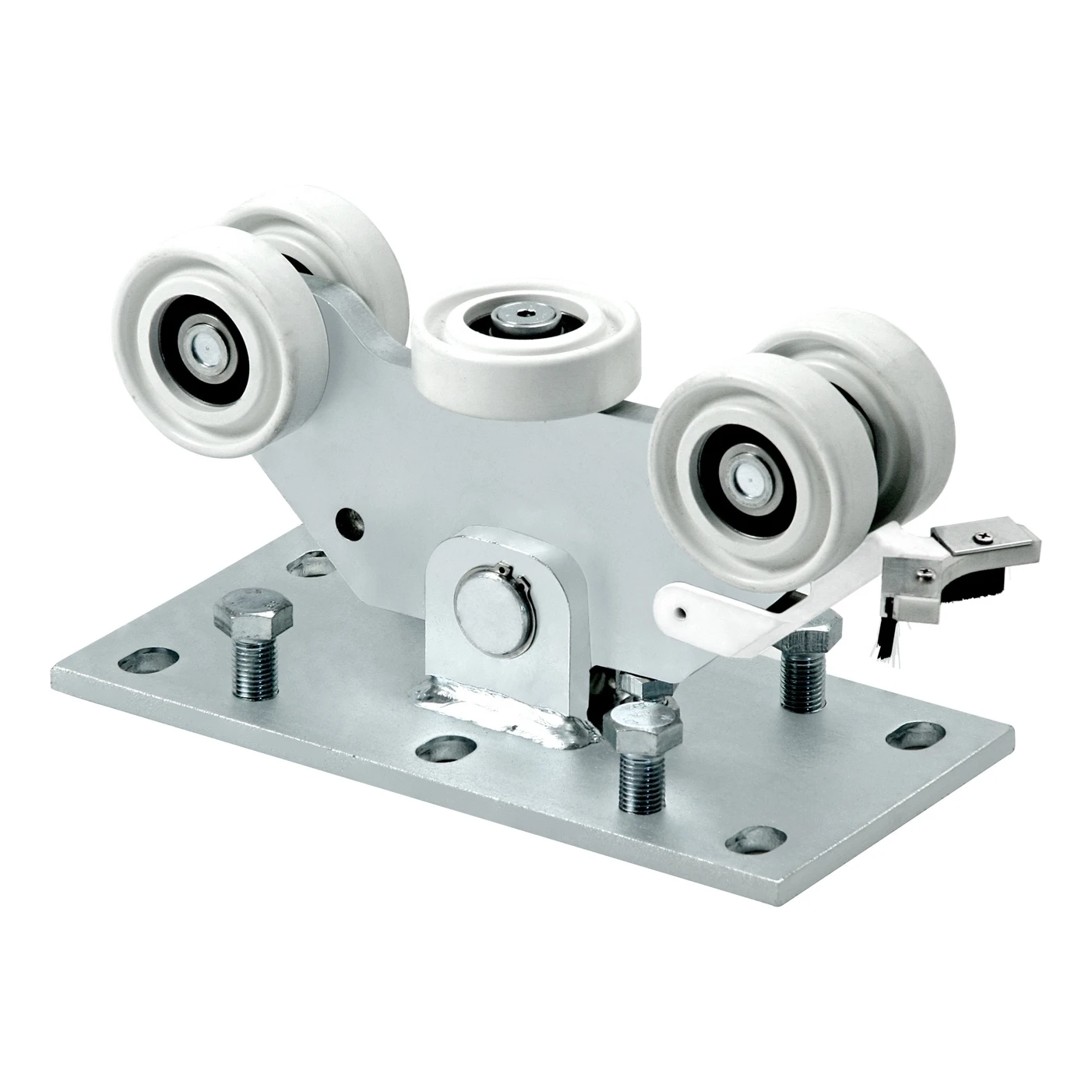

De rijwagen bestaat uit een massieve montageplaat die aan het fundament van de poort wordt bevestigd, en een behuizing met vijf wielen — drie hoofddraagwielen en twee zijgeleidewielen. De nylonwielen op lagers zorgen voor een soepele beweging, zelfs bij grote belastingen. Het klemonderdeel (clip) maakt een betrouwbare vergrendeling van de geleidingsrail van de poort in de wageninzet mogelijk. Dankzij het doordachte ontwerp verloopt de montage snel en zijn er geen gespecialiseerde gereedschappen nodig — het volstaat de montageplaat met bouten door de montagegaten aan het fundament te bevestigen.

Voordelen voor de installateur

• Hoog draagvermogen — aanbevolen maximaal poortgewicht 400 kg bij een doorgangsbreedte tot 6 m
• 5 wielen van kunststof (nylon) — vermindering van wrijving en geluid, stille poortwerking
• Verzinkt staal — duurzame corrosiebescherming van de gehele constructie
• Snelle montage — eenvoudige installatie op het fundament, tijdsbesparing op de bouwplaats
• Stabiele werking — eliminatie van schokken en trillingen dankzij gelijkmatige verdeling van de belasting over 5 wielen

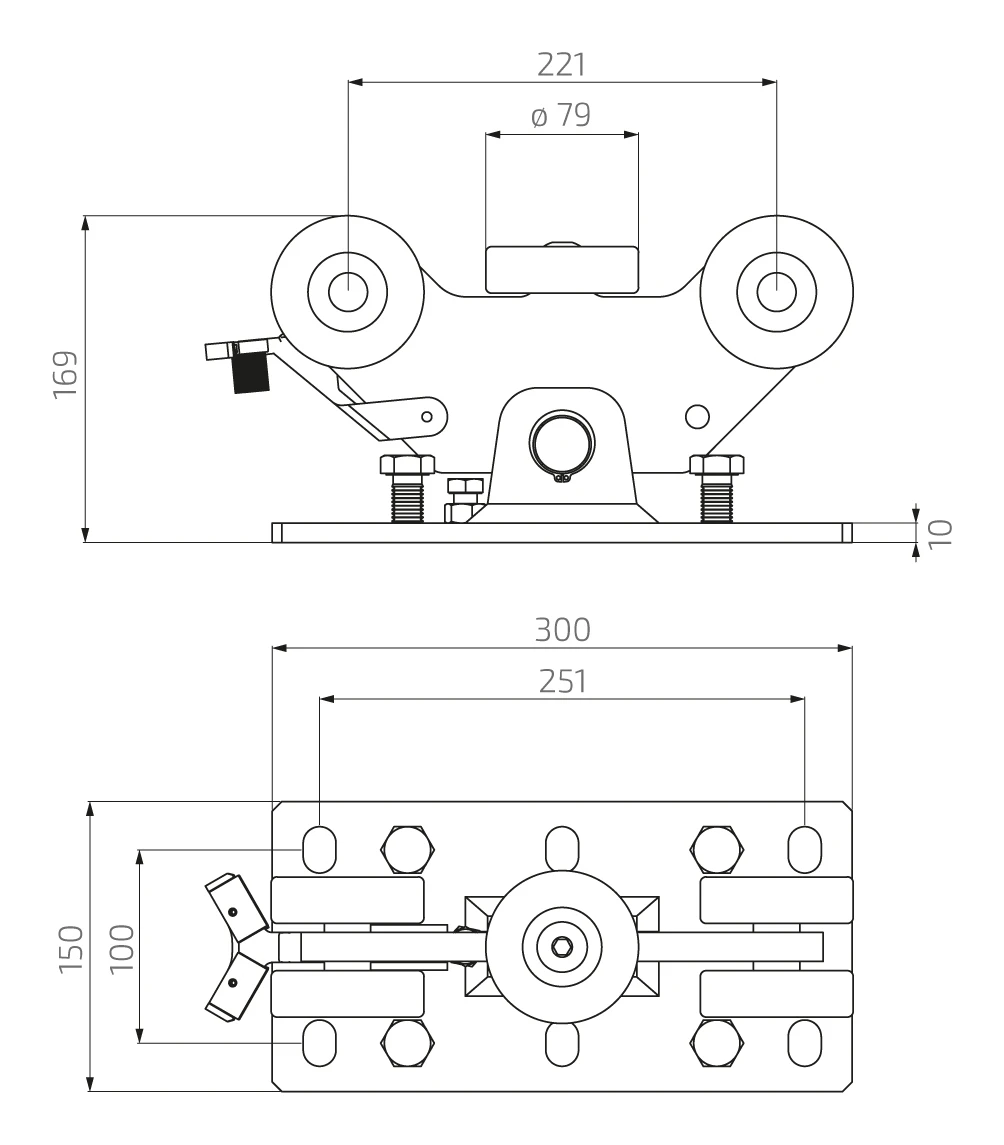

Afmetingen en technische specificaties

• Totale lengte (montageplaat): 300 mm
• Totale breedte (montageplaat): 150 mm
• Totale hoogte (met wielen): 169 mm
• Dikte montageplaat: 10 mm
• Wielas-afstand: 221 mm
• Diameter geleidewiel: ø 79 mm
• Hartafstand montagegaten (lengterichting): 251 mm
• Hartafstand montagegaten (dwarsrichting): 100 mm
• Constructiemateriaal: verzinkt staal
• Wielmateriaal: nylon (kunststof)
• Aantal wielen: 5
• Aanbevolen max. poortgewicht: 400 kg (bij doorgangsbreedte tot 6 m)
• Gewicht rijwagen: 8,3 kg
• EAN: 8028390629979

De rijwagen is bestemd voor zelfdragende poortsystemen met aluminium profiel. Dankzij de robuuste constructie en nylonwielen vormt hij een betrouwbaar onderdeel dat jarenlang comfortabel en storingsvrij gebruik van de poort garandeert. De ideale oplossing voor installatiebedrijven die schuifpoorten plaatsen in industriële en logistieke gebouwen, alsook op particuliere percelen.
