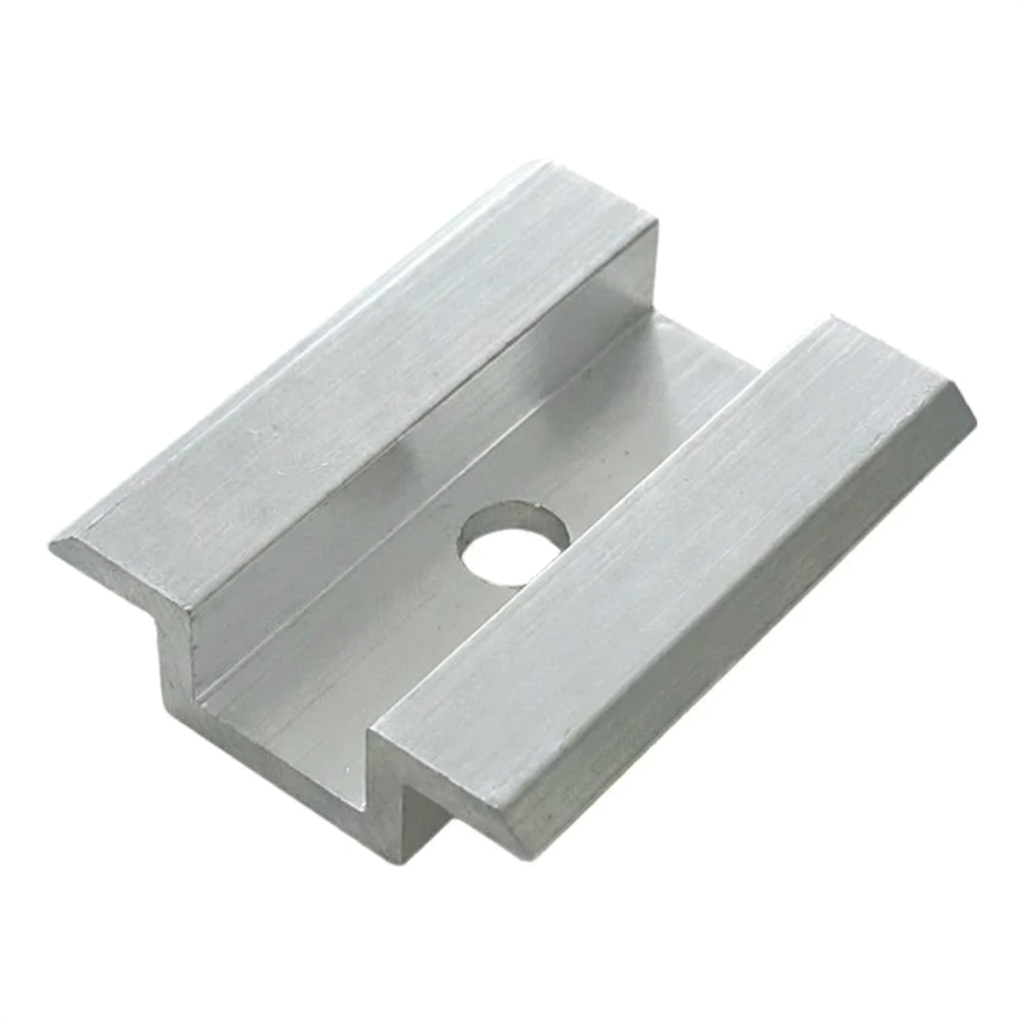

Middenklem H11 L50 laag Aluminium 6060

De klem is vervaardigd uit aluminium 6063/T66 in een natuurlijke zilveren kleur (onbehandeld). Deze legering kenmerkt zich door een hoge corrosiebestendigheid en uitstekende mechanische eigenschappen, wat een jarenlange duurzaamheid van de installatie garandeert.

Montage is snel en intuïtief — het inlegstuk (T-vormig of met kogel) wordt in de groef van het profiel geplaatst, waarna het aandraaien van de bout beide panelen tegen de montagegeleider drukt. De kartels aan weerszijden van de klem grijpen in de frames van de modules en beveiligen deze effectief tegen verschuiving.

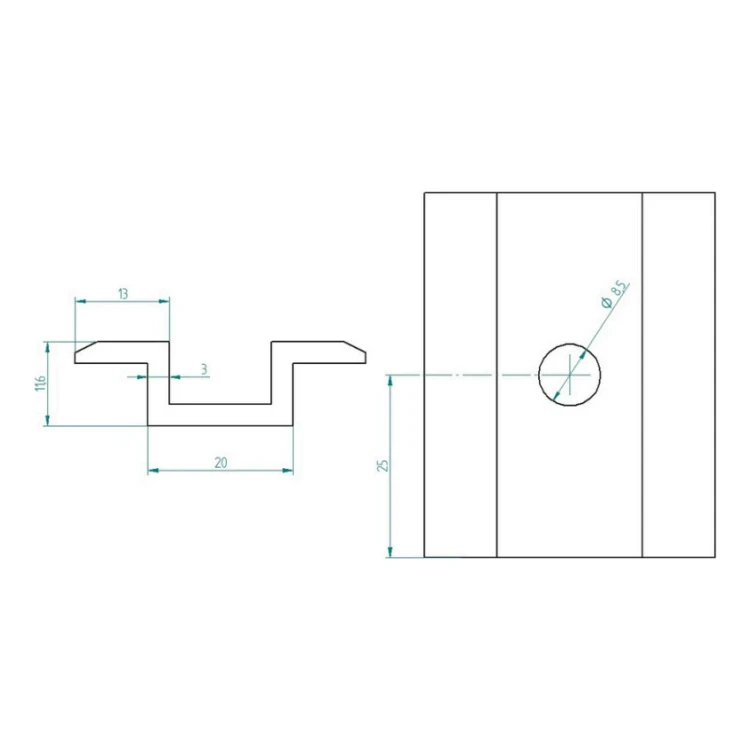

Afmetingen van de klem: breedte 25 mm, hoogte 11,6 mm, groefbreedte 13 mm, gat Ø 8,5 mm. De compacte afmetingen en het lage gewicht vergemakkelijken transport en montage op het dak.

Technische specificaties

• Materiaal: aluminium 6063/T66
• Afwerking: onbehandeld (zilveren kleur)
• Dikte: 3 mm
• Hoogte: 11,6 mm
• Montagegat: Ø 8,5 mm (voor bout M8)
• Toepassing: platte en hellende daken

De klem is compatibel met profielen voor zeskantbouten, profielen met T-groef en trapeziumvormige overbruggingsstukken. De boutlengte wordt bepaald zoals bij een zijklem, met een toevoeging van 15 mm.

Let op: het aandraaimoment dient te worden bepaald conform de richtlijnen van de fabrikant van de zonnepanelen.
