Montageplaat voor dakbedekking 375x375mm CWL
product unavailable
toevoegen aan verlanglijst
Beschrijving

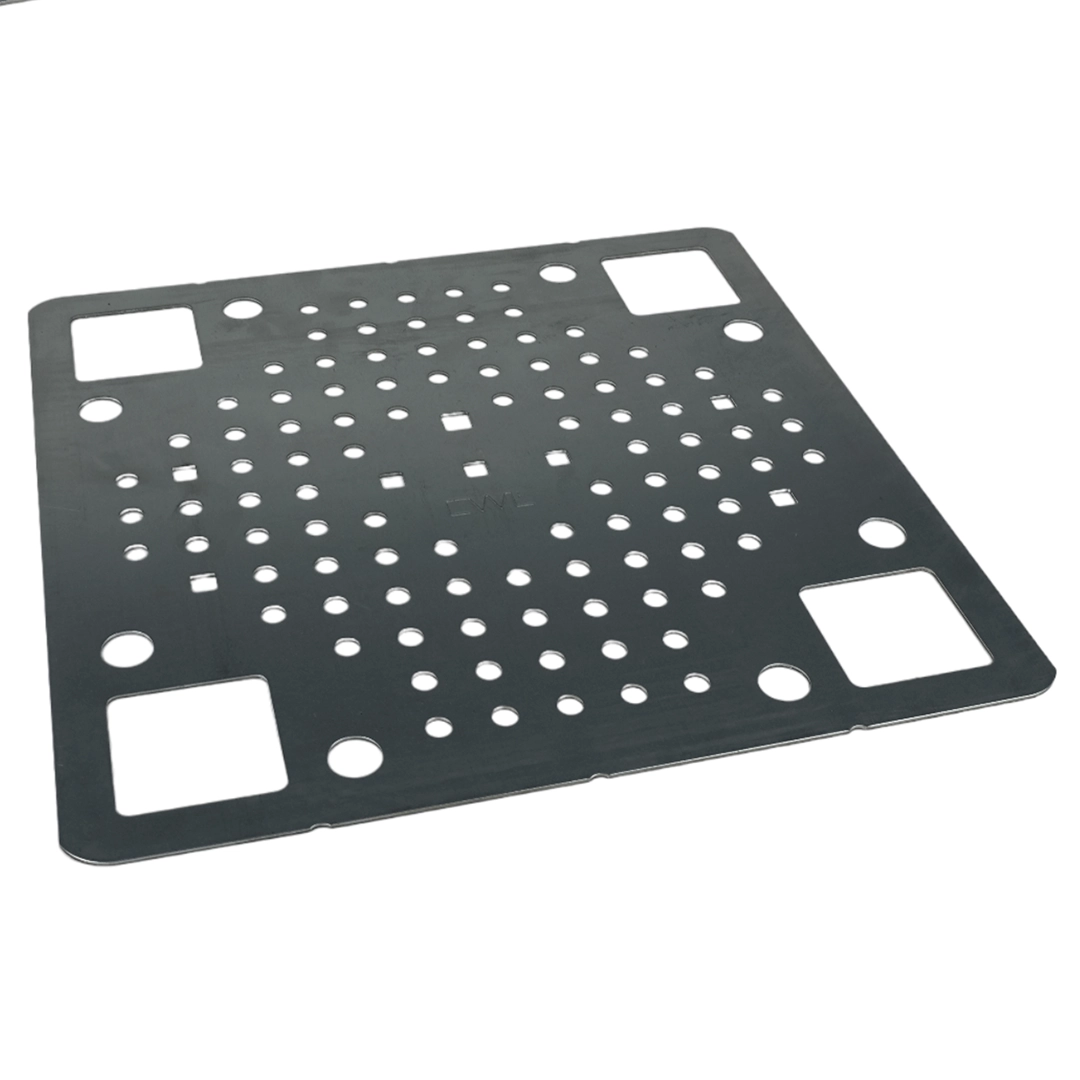

Bevestigingsplaat voor dakbedekking 375x375mm CWL
Bevestigingsplaat voor dakbedekking 375x375mm CWL - Roestvrijstaal H17 1.4016 voor fotovoltaïsche systemen.

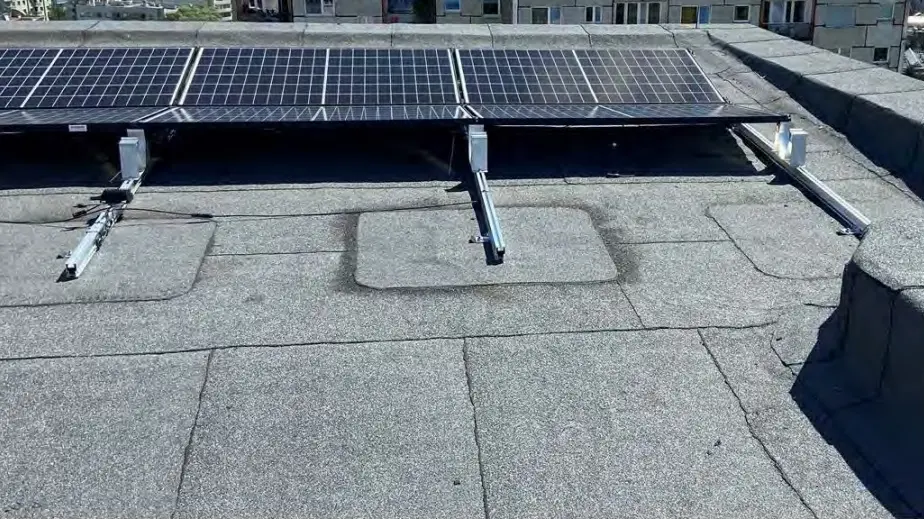

De bevestigingsplaat voor dakbedekking 375x375mm CWL is een veilige en universele oplossing voor duurzame bevestiging van elementen op asfalt- en kunststofdaken. De montageplaat kan boven of onder het bestaande dakmembraan worden geïnstalleerd voor een esthetische uitstraling. Met afmetingen van 400 x 400 mm voor lassen, zorgt deze bevestigingsplaat voor een veilige en duurzame bevestiging zonder mechanische verankering.
Het membraan moet voldoen aan de normen EN 13707:2004+A2:2009 en aan de volgende eisen voldoen:
Treksterkte in lengte- en dwarsrichting min. 300 N/50 mm EN 12311-1
Scheursterkte min. 150 N EN 12310-1
Afschuifsterkte bij lengte- en dwarsverbindingen min. 500 N/50 mm EN 12317-1
Peelsterkte

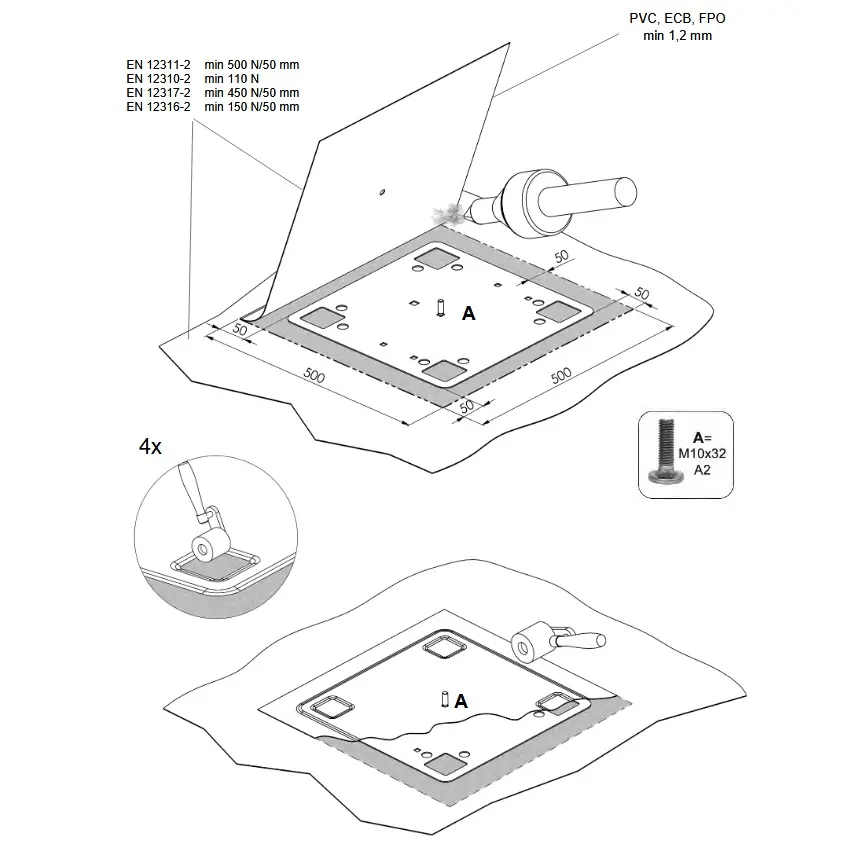

Bevestigingsplaat onder dakbedekking

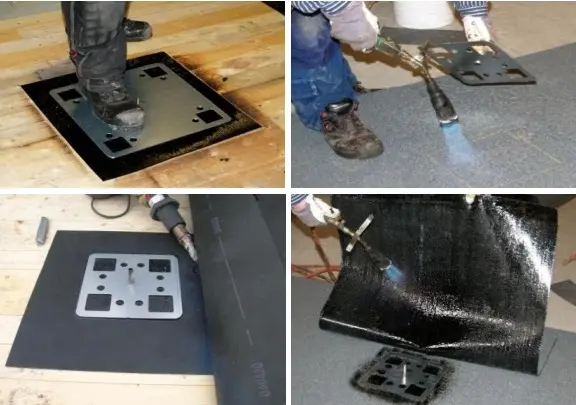

1. Snijd een stuk dakbedekking van 500 x 500 mm. (Bij dakrenovatie kan de bevestigingsplaat tussen de bestaande en nieuwe dakbedekking worden gelast. Een extra stuk dakbedekking van 500 x 500 mm is dan niet nodig).
2. Plaats de bout onder de plaat in de daarvoor bestemde opening en las de montageplaat in het midden van het uitgesneden stuk dakbedekking.
3. Plaats de beschermhuls over de bout.
4. Maak een opening voor de bout in de bovenste dakbedekking.
5. Las de dakbedekking over het gehele oppervlak van de montageplaat.
6. Controleer of de lasnaden bij de bevestigingspunten volledig zijn.
7. Verwijder de beschermhuls van de bout.

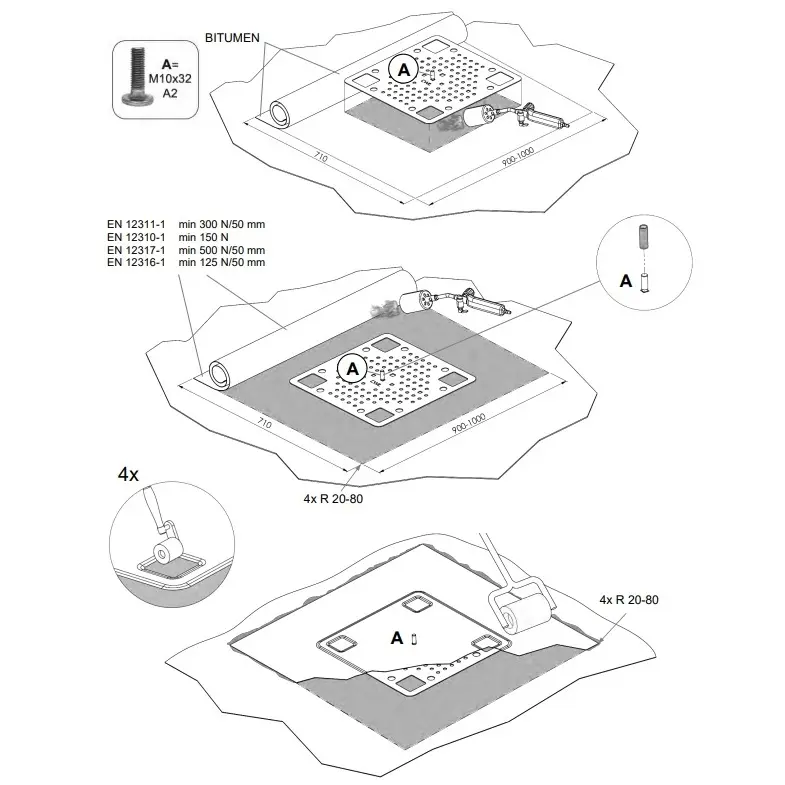

Bevestigingsplaat op dakbedekking
1. Plaats de bout onder de plaat in de daarvoor bestemde opening en las de montageplaat op de gewenste locatie.
2. Snijd een stuk dakbedekking van 800 x 1200 mm, 880 x 1100 mm of 1000 x 1000 mm.
3. Plaats de beschermhuls over de bout.
4. Maak een opening voor de bout in het uitgesneden stuk dakbedekking.
5. Las het membraan over het gehele oppervlak van de montageplaat.
6. Controleer of de lasnaden bij de bevestigingspunten volledig zijn.
7. Verwijder de beschermhuls van de bout.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische gegevens
| Type | CWL-steun |
| Afstelling | Nee |
| Staalklasse | H17 |
