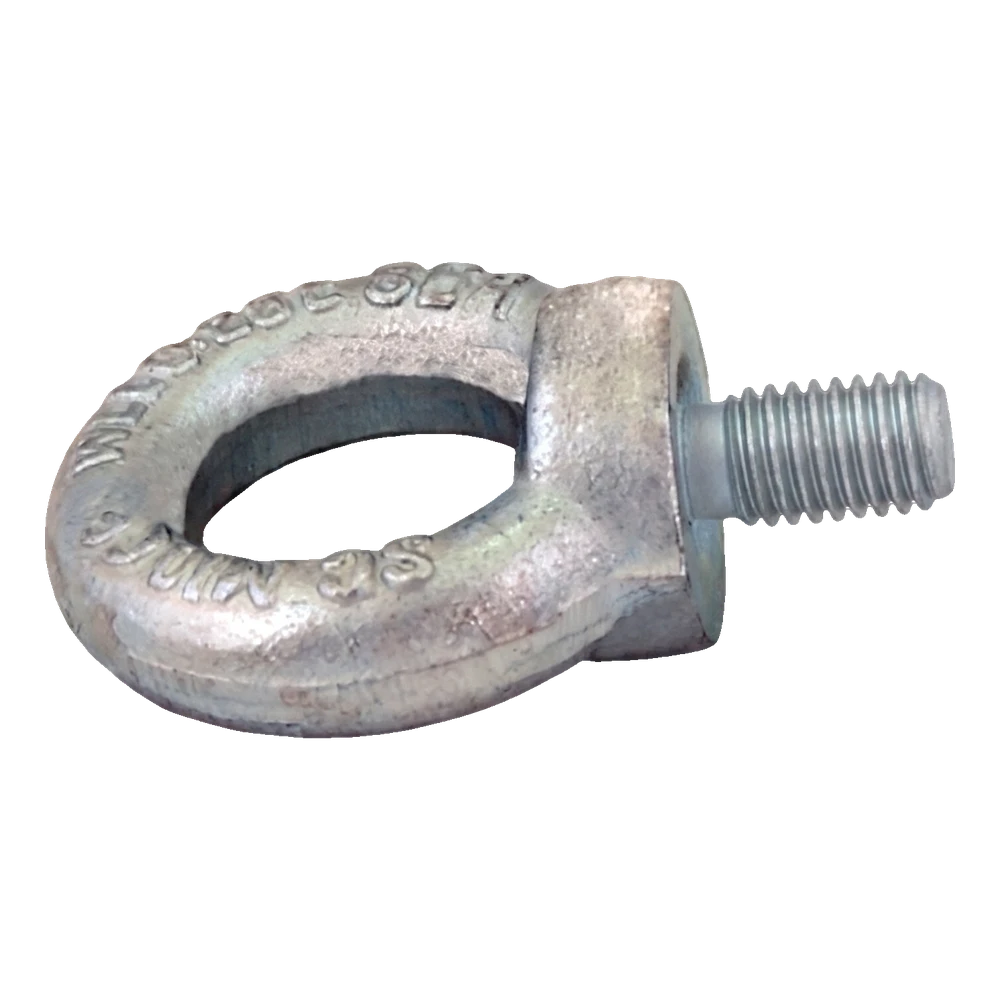

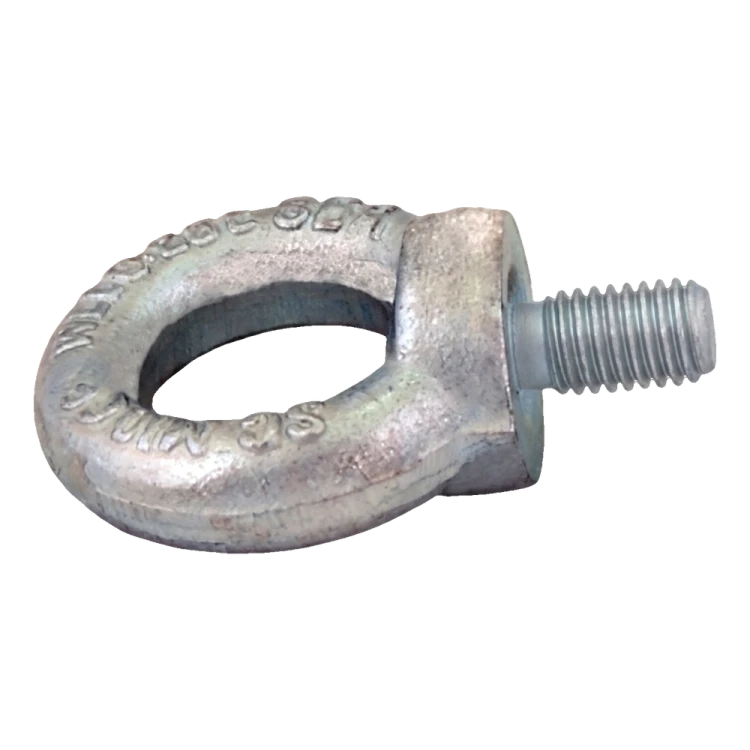

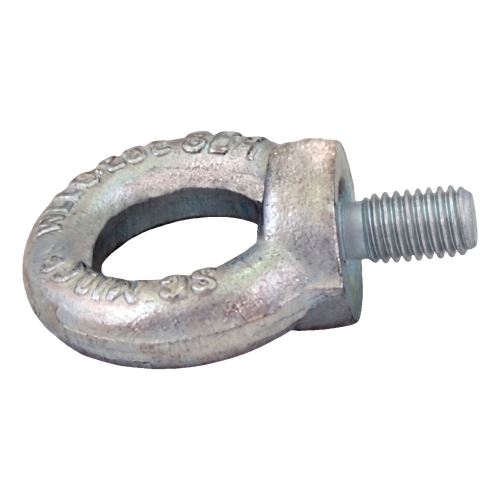

Oogbout DIN 580 verzinkt M20 – staal C15
Laat feedback achter over het product
Oogbout DIN 580 verzinkt, M20, van C15-staal. Afmetingen van het oog: D 72 mm, Ø 40 mm, H 71 mm, schachtlengte A 30 mm. Nominale belasting 1.200 kg, breukbelasting 7.060 kg. Gewicht 0,457 kg. Maattolerantie ±5%.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 002-396
Producteigenschappen
[PIM] osprzet-do-lin-i-lancuchow #1023
- Type beslag Oogbout
- Schroefdraadtype M20
- Max. draagvermogen [kg] 1200
Beschrijving
Oogbout voor het maken van een bevestigingspunt in een gat met schroefdraad; oog met kraag, verzinkt C15-staal
Over het product
De oogbout dient voor het maken van een bevestigingspunt voor kabels, kettingen en toebehoren in een gat met schroefdraad. De bout heeft een oog met kraag en een schroefdraad die in het gat wordt gedraaid. Het product voldoet aan de norm DIN 580.

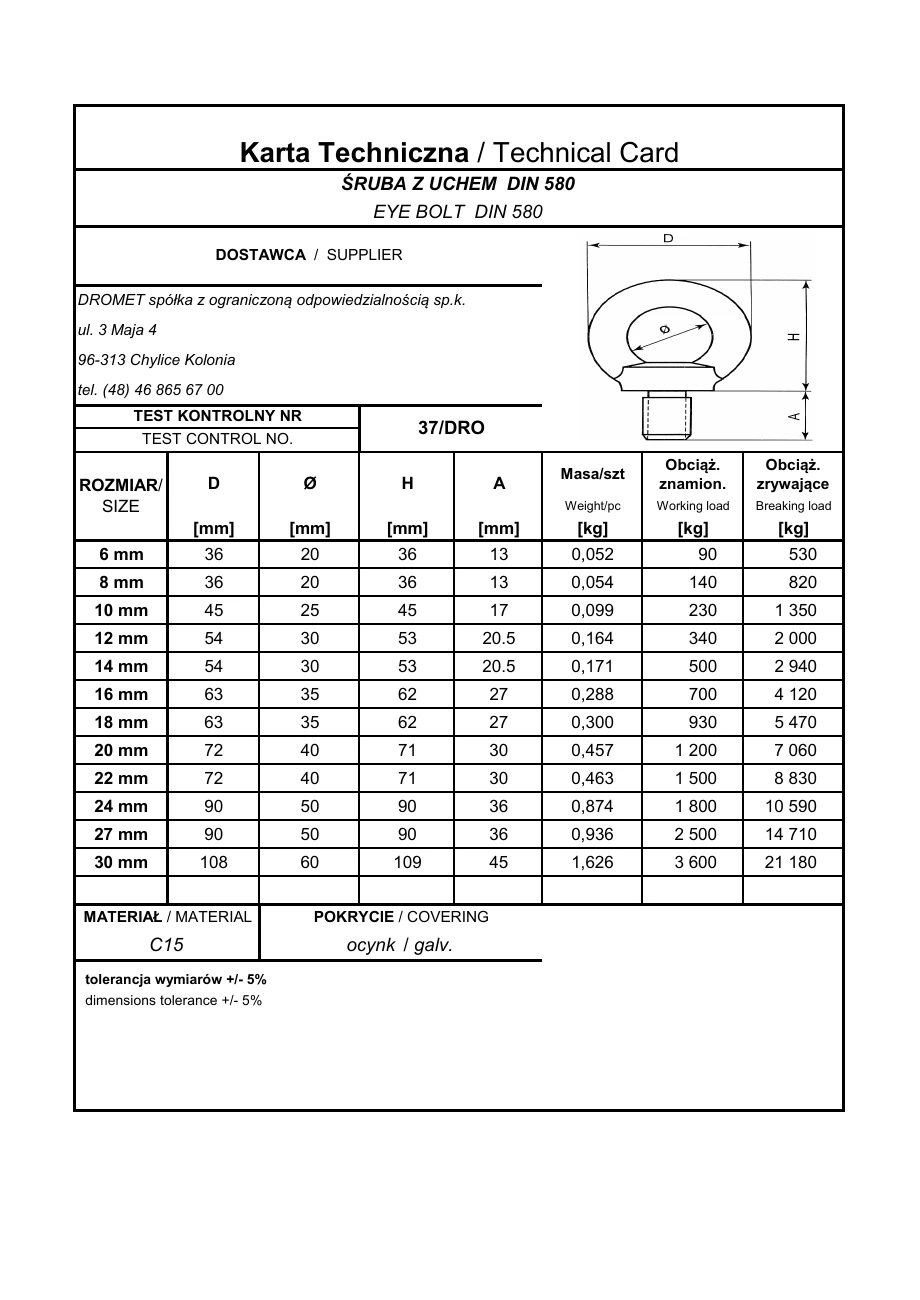

De schroefdraad van de oogbout is M20 — de schroefdraad in het gat moet dezelfde zijn. De schroefdraadlengte A van de oogbout bedraagt 30 mm; de schroefdraad in het gat moet minstens even lang zijn. De buitendiameter D van het oog bedraagt 72 mm en de binnendiameter Ø van het oog 40 mm. De hoogte H bedraagt 71 mm. Dit zijn nominale waarden volgens het productblad van de fabrikant (maattolerantie ±5% volgens het productblad). Draai de oogbout in totdat de kraag volledig op het oppervlak rust — de kraag moet over het volledige contactvlak aansluiten. Richt het oog in het vlak van de belastingsrichting voordat u de kabel of ketting bevestigt.
Materiaal: staal C15. Coating: verzinkt. De zinklaag beschermt het staal tegen corrosie onder normale omstandigheden; kies bij contact met zout, chemicaliën of aanhoudend vocht een uitvoering die geschikt is voor de blootstellingsomstandigheden. De nominale belasting van 1200 kg volgens het productblad van de fabrikant geldt voor een correct ingeschroefde oogbout. Bij trekkracht onder een hoek ten opzichte van de as is de toegestane belasting lager; de werklast voor een specifieke toepassing wordt in het ontwerp bepaald. De breukbelasting bedraagt 7060 kg en is geen werklast. Gebruik dit onderdeel niet voor het hijsen van personen.
Keuze en montage
- ✓Controleer de schroefdraad in het gat: deze moet overeenkomen met de schroefdraad van de oogbout M20 en minstens 30 mm lang zijn.
- ✓Draai de oogbout in totdat de kraag volledig op het oppervlak rust – de kraag moet over het volledige contactvlak aansluiten.
- ✓Richt het oog in het vlak van de belastingsrichting voordat u de kabel of ketting bevestigt.
Belangrijk
De nominale belasting volgens het productblad geldt voor een correct ingeschroefd onderdeel; bij belasting onder een hoek is deze lager. Gebruik dit onderdeel niet voor het hijsen van personen. De werklast voor een specifieke toepassing wordt in het ontwerp bepaald.
