Oogbout DIN 580 verzinkt M6 – staal C15
Laat feedback achter over het product

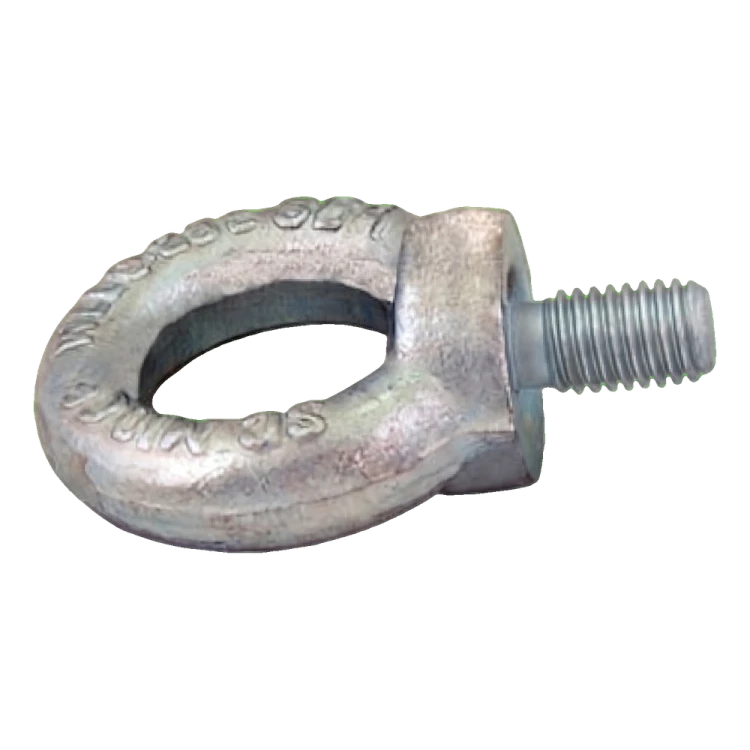

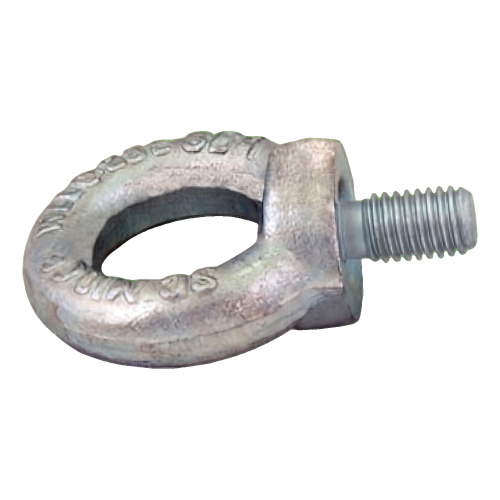

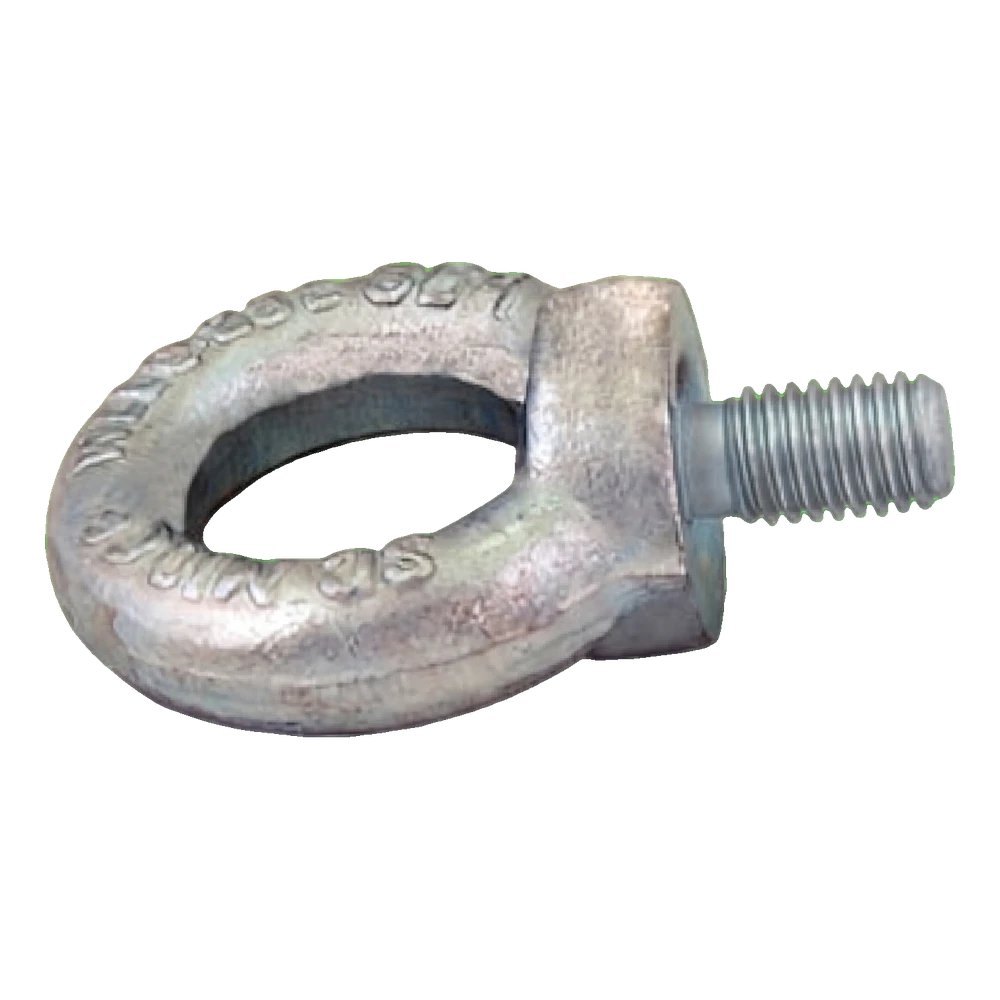

Oogbout DIN 580 M6, staal C15, verzinkt. Buitendiameter oog 36 mm, binnendiameter 20 mm, hoogte 36 mm, draadlengte 13 mm. Nominale belasting 90 kg, breeklast 530 kg. Gewicht 0,052 kg. Voor kabels en kettingen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 002-390
Producteigenschappen
[PIM] osprzet-do-lin-i-lancuchow #1023
- Type beslag Oogbout
- Schroefdraadtype M6
- Max. draagvermogen [kg] 90
Beschrijving
Oogbout voor het maken van een bevestigingspunt in een gat met schroefdraad; oog met kraag, verzinkt C15-staal
Over het product
De oogbout dient voor het maken van een bevestigingspunt voor kabels, kettingen en toebehoren in een gat met schroefdraad. De bout heeft een oog met kraag en een schroefdraad die in het gat wordt gedraaid. Het product voldoet aan de norm DIN 580.

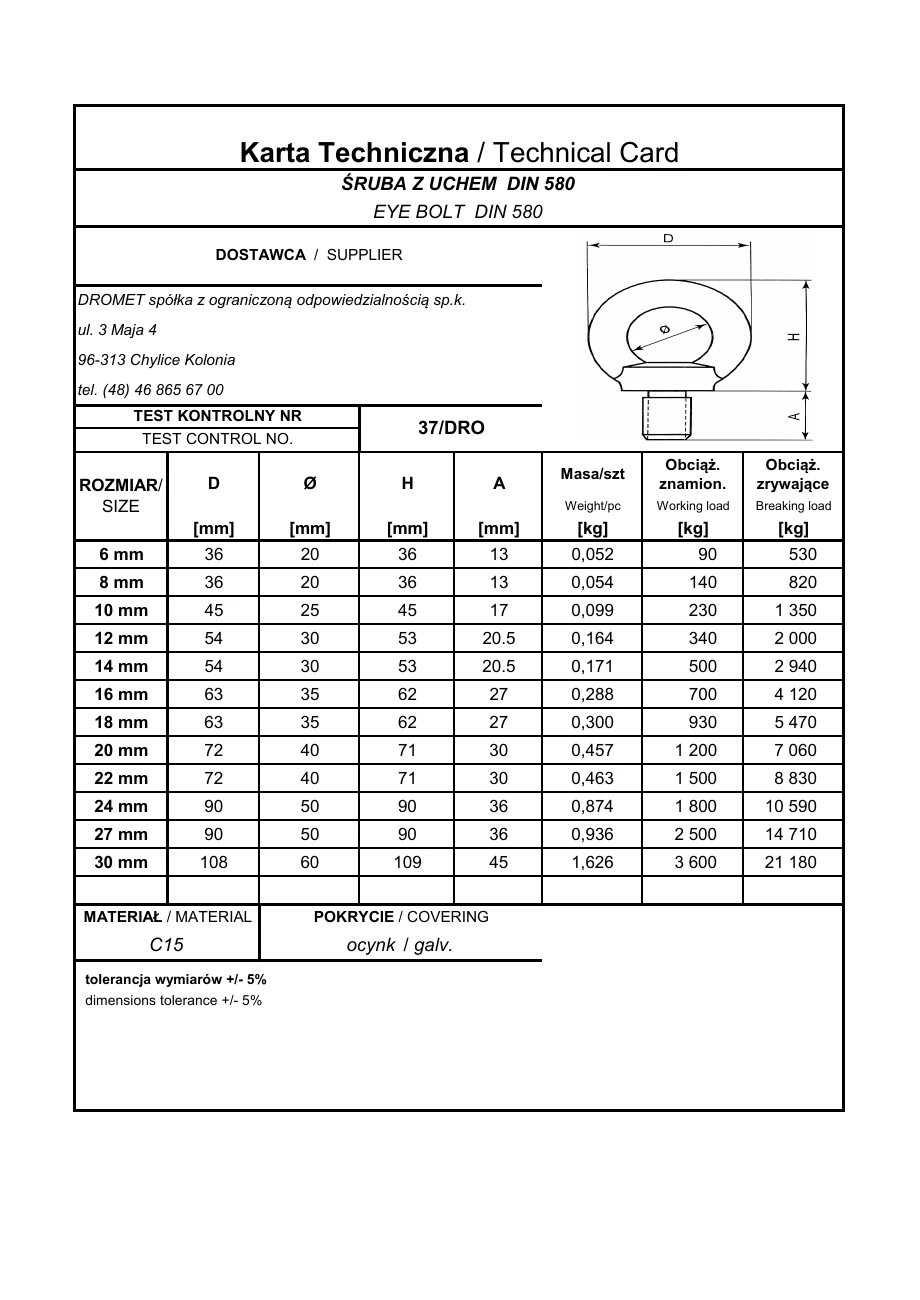

De schroefdraad van de oogbout is M6 — de schroefdraad in het gat moet dezelfde zijn. De schroefdraadlengte A van de oogbout bedraagt 13 mm; de schroefdraad in het gat moet minstens even lang zijn. De buitendiameter D van het oog bedraagt 36 mm en de binnendiameter Ø van het oog 20 mm. De hoogte H bedraagt 36 mm. Dit zijn nominale waarden volgens het productblad van de fabrikant (maattolerantie ±5% volgens het productblad). Draai de oogbout in totdat de kraag volledig op het oppervlak rust — de kraag moet over het volledige contactvlak aansluiten. Richt het oog in het vlak van de belastingsrichting voordat u de kabel of ketting bevestigt.
Materiaal: staal C15. Coating: verzinkt. De zinklaag beschermt het staal tegen corrosie onder normale omstandigheden; kies bij contact met zout, chemicaliën of aanhoudend vocht een uitvoering die geschikt is voor de blootstellingsomstandigheden. De nominale belasting van 90 kg volgens het productblad van de fabrikant geldt voor een correct ingeschroefde oogbout. Bij trekkracht onder een hoek ten opzichte van de as is de toegestane belasting lager; de werklast voor een specifieke toepassing wordt in het ontwerp bepaald. De breukbelasting bedraagt 530 kg en is geen werklast. Gebruik dit onderdeel niet voor het hijsen van personen.
Keuze en montage
- ✓Controleer de schroefdraad in het gat: deze moet overeenkomen met de schroefdraad van de oogbout M6 en minstens 13 mm lang zijn.
- ✓Draai de oogbout in totdat de kraag volledig op het oppervlak rust – de kraag moet over het volledige contactvlak aansluiten.
- ✓Richt het oog in het vlak van de belastingsrichting voordat u de kabel of ketting bevestigt.
Belangrijk
De nominale belasting volgens het productblad geldt voor een correct ingeschroefd onderdeel; bij belasting onder een hoek is deze lager. Gebruik dit onderdeel niet voor het hijsen van personen. De werklast voor een specifieke toepassing wordt in het ontwerp bepaald.
