Oogbout DIN 580 verzinkt M8 – staal C15
Laat feedback achter over het product
Oogbout DIN 580 M8 van C15-staal, verzinkt. Afmetingen: buitendiameter oog 36 mm, binnendiameter 20 mm, hoogte 36 mm, draadlengte 13 mm. Nominale belasting 140 kg, breukbelasting 820 kg. Gewicht 0,054 kg. Voor bevestigingspunten.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 002-392
Producteigenschappen
[PIM] osprzet-do-lin-i-lancuchow #1023
- Type beslag Oogbout
- Schroefdraadtype M8
- Max. draagvermogen [kg] 140
Beschrijving
Oogbout voor het maken van een bevestigingspunt in een gat met schroefdraad; oog met kraag, verzinkt C15-staal
Over het product
De oogbout dient voor het maken van een bevestigingspunt voor kabels, kettingen en toebehoren in een gat met schroefdraad. De bout heeft een oog met kraag en een schroefdraad die in het gat wordt gedraaid. Het product voldoet aan de norm DIN 580.

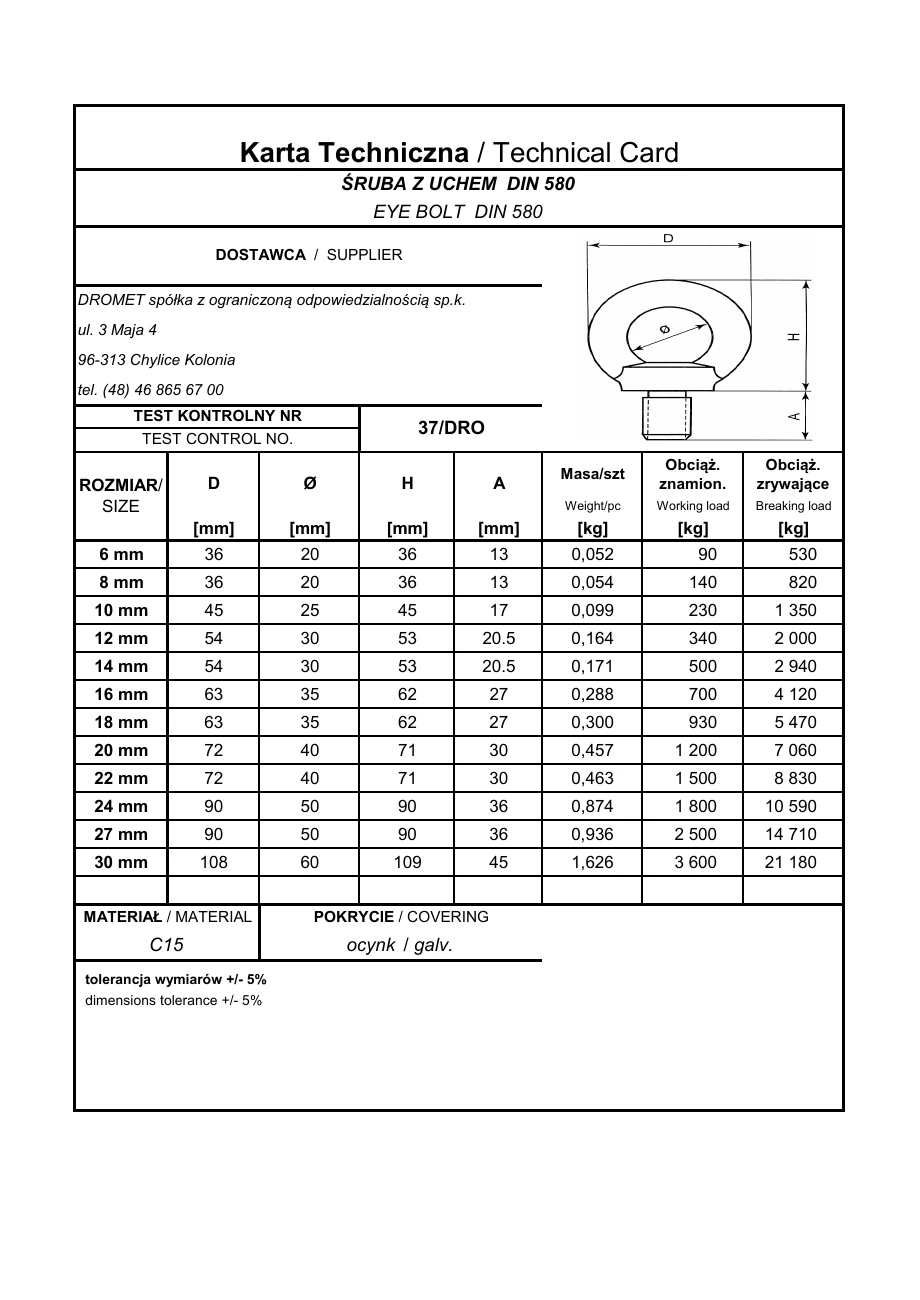

De schroefdraad van de oogbout is M8 — de schroefdraad in het gat moet dezelfde zijn. De schroefdraadlengte A van de oogbout bedraagt 13 mm; de schroefdraad in het gat moet minstens even lang zijn. De buitendiameter D van het oog bedraagt 36 mm en de binnendiameter Ø van het oog 20 mm. De hoogte H bedraagt 36 mm. Dit zijn nominale waarden volgens het productblad van de fabrikant (maattolerantie ±5% volgens het productblad). Draai de oogbout in totdat de kraag volledig op het oppervlak rust — de kraag moet over het volledige contactvlak aansluiten. Richt het oog in het vlak van de belastingsrichting voordat u de kabel of ketting bevestigt.
Materiaal: staal C15. Coating: verzinkt. De zinklaag beschermt het staal tegen corrosie onder normale omstandigheden; kies bij contact met zout, chemicaliën of aanhoudend vocht een uitvoering die geschikt is voor de blootstellingsomstandigheden. De nominale belasting van 140 kg volgens het productblad van de fabrikant geldt voor een correct ingeschroefde oogbout. Bij trekkracht onder een hoek ten opzichte van de as is de toegestane belasting lager; de werklast voor een specifieke toepassing wordt in het ontwerp bepaald. De breukbelasting bedraagt 820 kg en is geen werklast. Gebruik dit onderdeel niet voor het hijsen van personen.
Keuze en montage
- ✓Controleer de schroefdraad in het gat: deze moet overeenkomen met de schroefdraad van de oogbout M8 en minstens 13 mm lang zijn.
- ✓Draai de oogbout in totdat de kraag volledig op het oppervlak rust – de kraag moet over het volledige contactvlak aansluiten.
- ✓Richt het oog in het vlak van de belastingsrichting voordat u de kabel of ketting bevestigt.
Belangrijk
De nominale belasting volgens het productblad geldt voor een correct ingeschroefd onderdeel; bij belasting onder een hoek is deze lager. Gebruik dit onderdeel niet voor het hijsen van personen. De werklast voor een specifieke toepassing wordt in het ontwerp bepaald.
