Oogmoer verzinkt M8 DIN 582 – staal C15

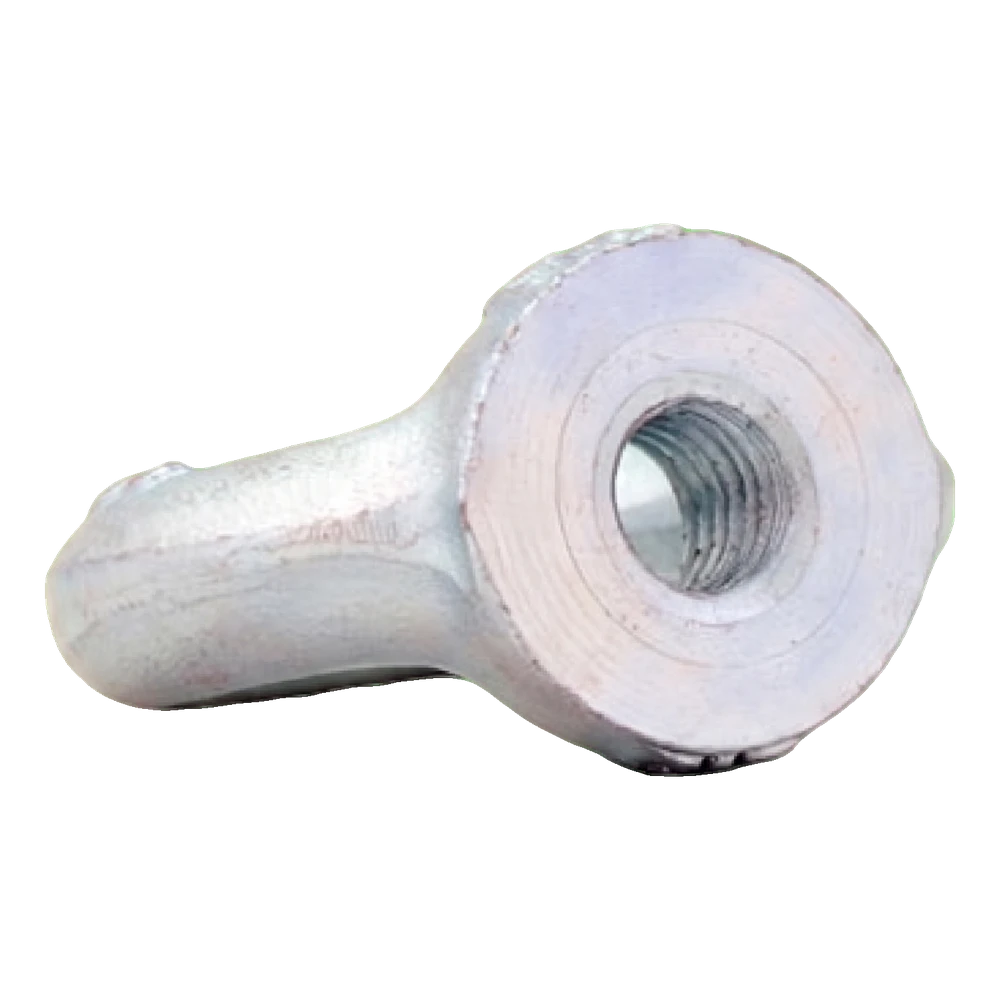

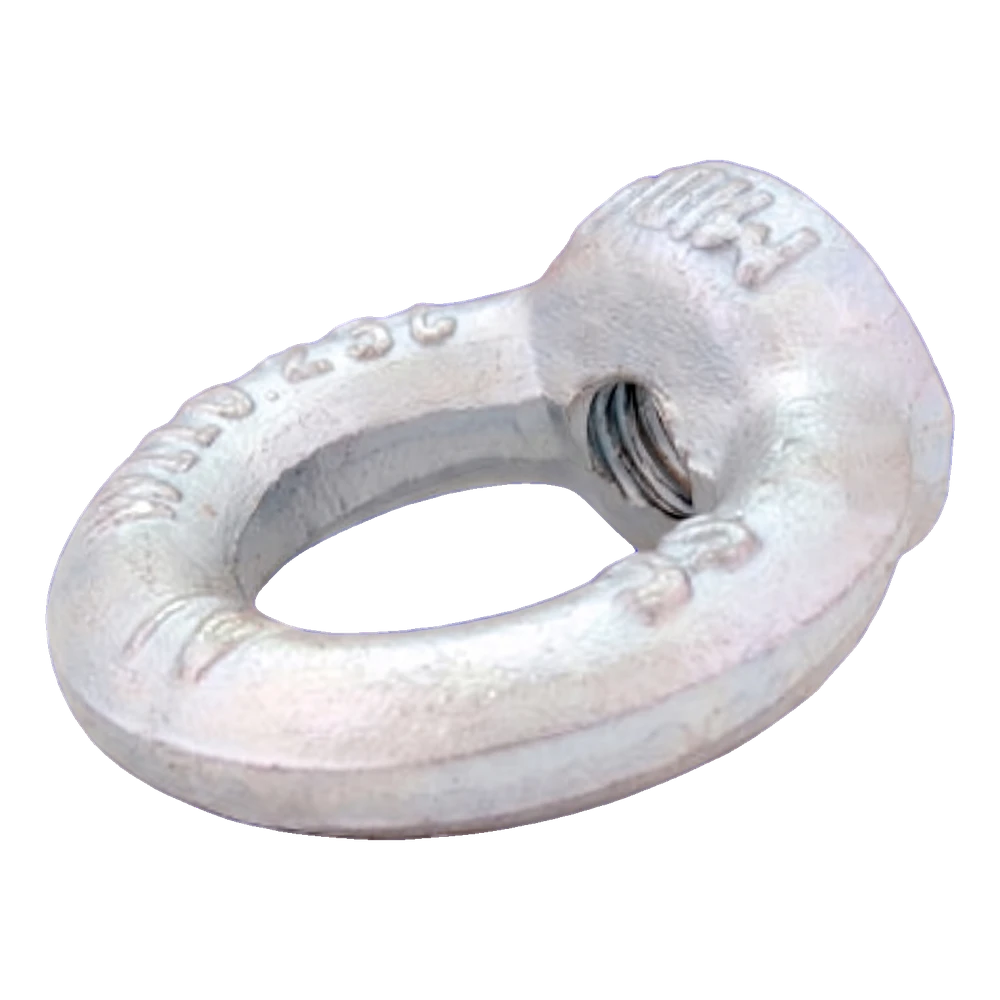

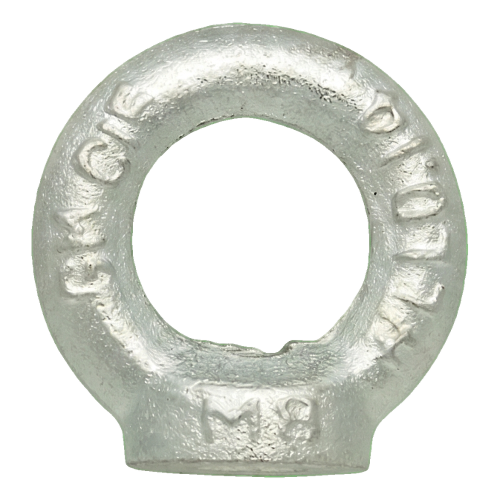

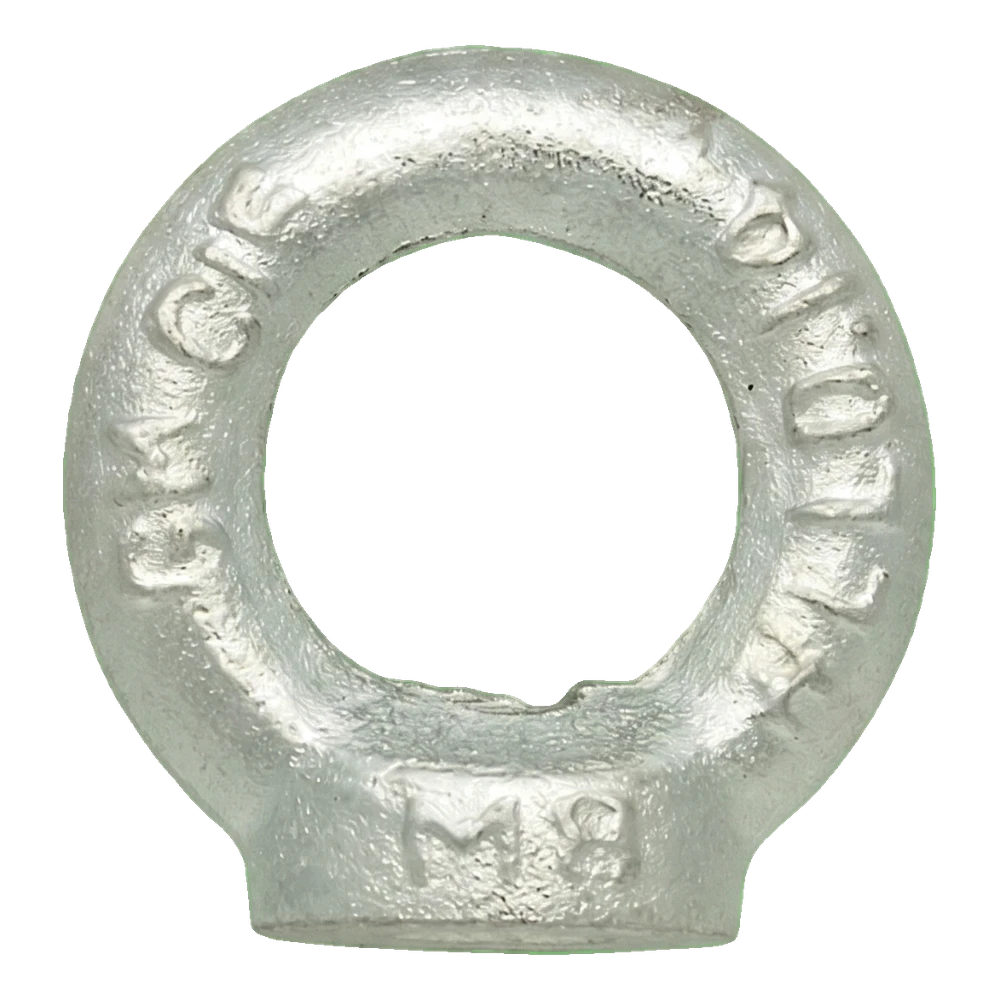

Oogmoer voor het maken van een bevestigingspunt op een bout of draadstang; oog met kraag, verzinkt C15-staal

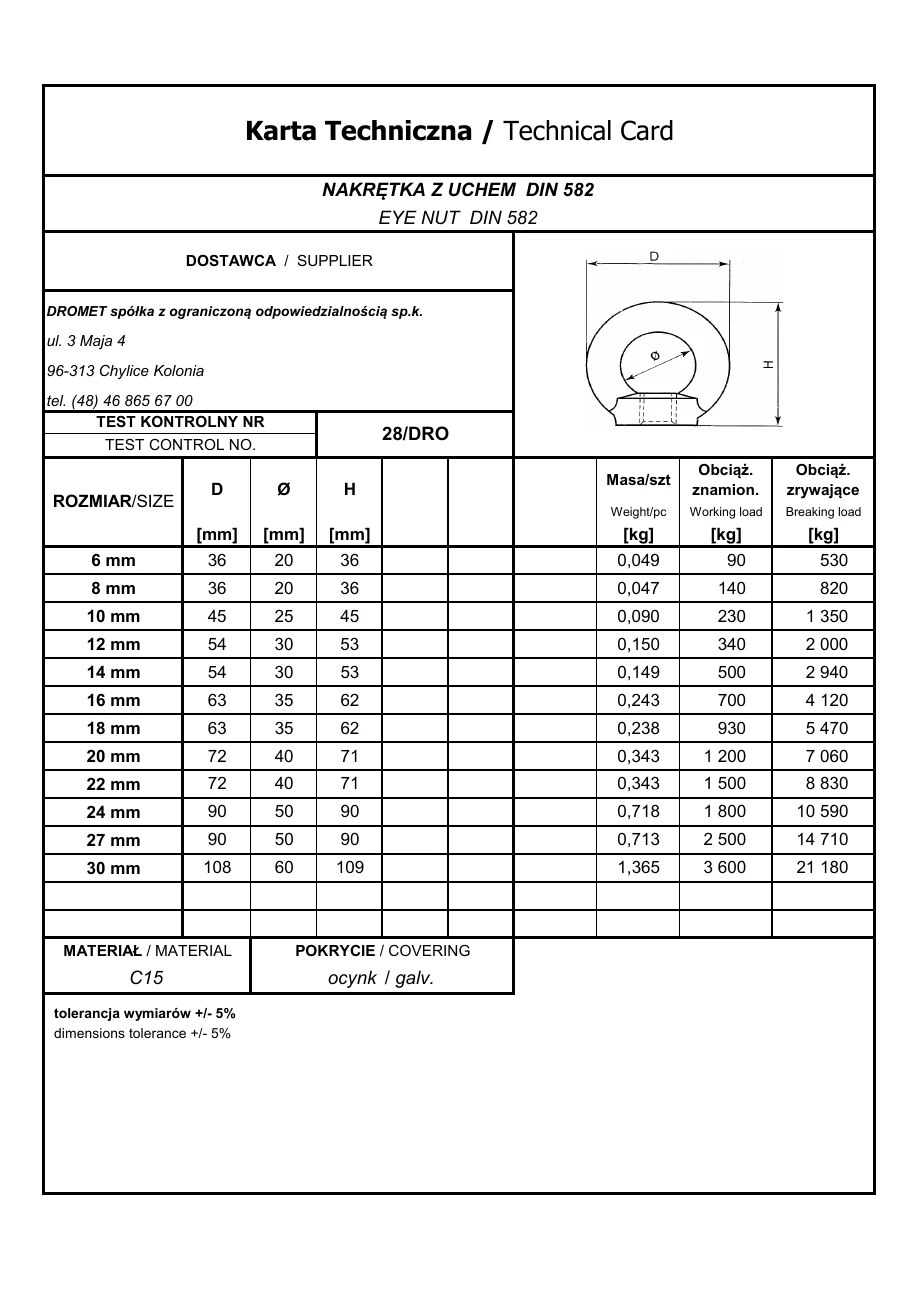

Maattekening op volledige grootte openen

Over het product

Een oogmoer dient om een bevestigingspunt op een bout of draadstang te maken – voor touwen, kettingen en toebehoren. De moer heeft schroefdraad om op een bout of draadstang te schroeven en een oog met kraag.

De schroefdraad M8 moet overeenkomen met de schroefdraad van de bout of draadstang. De buitendiameter van het oog D bedraagt 36 mm en de binnendiameter van het oog Ø is 20 mm. De hoogte H bedraagt 36 mm. Dit zijn nominale waarden volgens het gegevensblad van de fabrikant. De norm voor de moer is DIN 582. Draai de moer bij montage aan totdat de kraag volledig op het oppervlak rust. Richt het oog vóór het bevestigen van een touw of ketting zo dat de belastingsrichting in het vlak van het oog ligt.

Materiaal: staal C15. Coating: verzinkt. De zinklaag beschermt het staal tegen corrosie onder normale omstandigheden; kies bij contact met zout, chemicaliën of aanhoudend vocht de uitvoering volgens de blootstellingsomstandigheden. De nominale belasting van 140 kg volgens het gegevensblad van de fabrikant geldt voor een correct opgeschroefd onderdeel. Bij een trekkracht onder een hoek ten opzichte van de as is de toelaatbare belasting lager; de werklast voor een specifieke toepassing wordt in het ontwerp bepaald. De in het gegevensblad van de fabrikant vermelde breukbelasting van 820 kg is geen werklast. Gebruik het onderdeel niet voor het hijsen van personen.

Afmetingen volgens productblad

Materiaal en sterkte

Verkoopeenheid

Keuze en montage

• ✓Controleer de schroefdraad van de bout of draadstang: deze moet overeenkomen met de schroefdraad van de moer M8.
• ✓Draai de moer aan totdat de kraag volledig op het oppervlak rust.
• ✓Richt het oog vóór het bevestigen van een touw of ketting zo dat de belastingsrichting in het vlak van het oog ligt.
