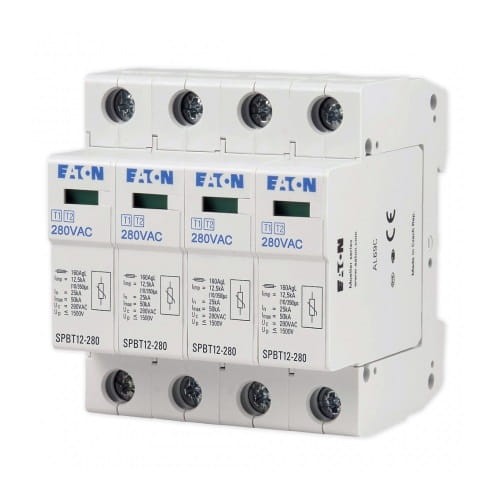

Overspanningsbeveiliging SPBT12 Type 1+2 (Klasse B+C) 4-polig 12,5kA 280V IP20
Laat feedback achter over het product
Overspanningsbeveiliging klasse B+C (Type 1+2) | 4-polig | Afvoerstroom 12,5kA. Varistor-gebaseerde beveiliging met werkspanning 280V, beschermingsniveau 1,5kV, stootstroomcapaciteit 25kA. DIN-rail montage, visuele storingsindicatie, beschermingsgraad IP20.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Kies een variant:
Afzonderlijke varianten kunnen verschillen in prijs
Hoeveelheid
Productcode:
Producteigenschappen
[PIM] ograniczniki-przepiec #93
- Toepassing AC (net)
- Type overspanningsbeveiliging (SPD-klasse) T1+T2 (B+C)
- Nominale spanning [V] 275V AC
- Aantal polen 4P
- Bliksemstroom (Iimp/In) [kA] 12,5 kA
- Merk EATON
- Beschermingsniveau (Up) [kV] 1,5 kV
Beschrijving
Overspanningsbeveiliging Type 1+2 (B+C) 4P 12,5kA 1,5kV SPBT12/280/4 158331 EATON
De overspanningsbeveiliging, overspanningsafleider B+C SPBT-12/280/4 Moeller is een geavanceerd overspanningsbeschermingssysteem dat de eigenschappen van klasse B en C afleiders combineert door middel van varistors in één enkele eenheid.
Dit apparaat is voornamelijk bedoeld voor toepassing in de residentiële sector en is uitgerust met een visuele storingsindicatie. Het biedt een maximale stootstroombescherming tot 12,5kA (10/350)µs en is verkrijgbaar in verschillende configuraties, van één tot vier polen, waarbij overspanningsniveaus worden geminimaliseerd tot waarden onder 1,5kV. De moderne overspanningsbeveiliging is ontworpen om effectieve bescherming te bieden tegen de gevolgen van directe en indirecte blikseminslagen en schakelpieken, en is een ideale oplossing voor woningen en residentiële gebouwen.
Het wordt aanbevolen om de sets te installeren (gezien vanaf de voedingszijde) vóór meetapparatuur en aardlekschakelaars. Hierdoor wordt voorkomen dat aardlekschakelaars foutief uitschakelen tijdens de doorgang van stootstroom na het activeren van de overspanningsbeveiligingen. Een aardlekschakelaar die vóór de overspanningsbeveiligingen is geïnstalleerd, wordt blootgesteld aan stootstromen die tot beschadiging of onnodige uitschakeling kunnen leiden.
- Overspanningsbeveiliging klasse volgens IEC 61643-1
- Typetest op basis van EN61643-1
- Snelle montage op draagrail volgens EN 50022
- Bij overspanningsbeveiligingen SPB-25/440 en SPB-60/400 vindt gasuitstoot naar buiten plaats - vereiste afstand tot brandbare elementen!
- Overspanningsbeveiliging klasse volgens norm VDE 0675, deel 6/A3 11.97
Overspanningsbeveiligingen SP-B+C moeten worden geïnstalleerd in:
- gebouwen met externe bliksembeveiliging
- gebouwen met externe bovengrondse leidingen en bliksembeveiliging
- beschermde objecten waarin de interne staalconstructie als bliksemafleiding wordt gebruikt
- gebouwen gevoed door een kabelleiding, wanneer de afstand tussen het gebouw en het transformatorstation klein is (mogelijkheid van hoge kortsluitstromen)
- objecten zonder bliksembeveiliging in de nabijheid van hoge gebouwen, wanneer de aardingen van de objecten zijn verbonden
SPECIFICATIE
| Parameter | Waarde |
|---|---|
| Verpakkingsgewicht | 0,3 kg |
| Voor netwerk | TN |
| Beveiligingsklasse | B+C (Type 1+2) |
| Aantal polen | 4 |
| Nominale afvoerstroom (In) | 12,5kA |
| Maximaal toelaatbare bedrijfsspanning | 280 V |
| Beschermingsniveau bij nominale stootstroom | 1,5 kV |
| Bedrijfsfrequentie | 50/60 Hz |
| Stootstroom | 25 kA |
| IP-beschermingsgraad | IP20 |
