PSG aanloopsteun voor schuifpoort op rail 140×140 mm staal

Ga naar Productfeedback

PSG opvangbeugel voor schuifpoort op rail 140×140 mm, verzinkt staal, zilverkleurig. Afmetingen 222×154×110 mm, plaatdikte 4 mm, gewicht 2,46 kg. Met rubberen schokdempende stootbuffer.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 16,81
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad
Levertijd: 6 Werkdagen

Beschrijving

PSG opvangbeugel voor schuifpoort op rail 140×140 mm, staal

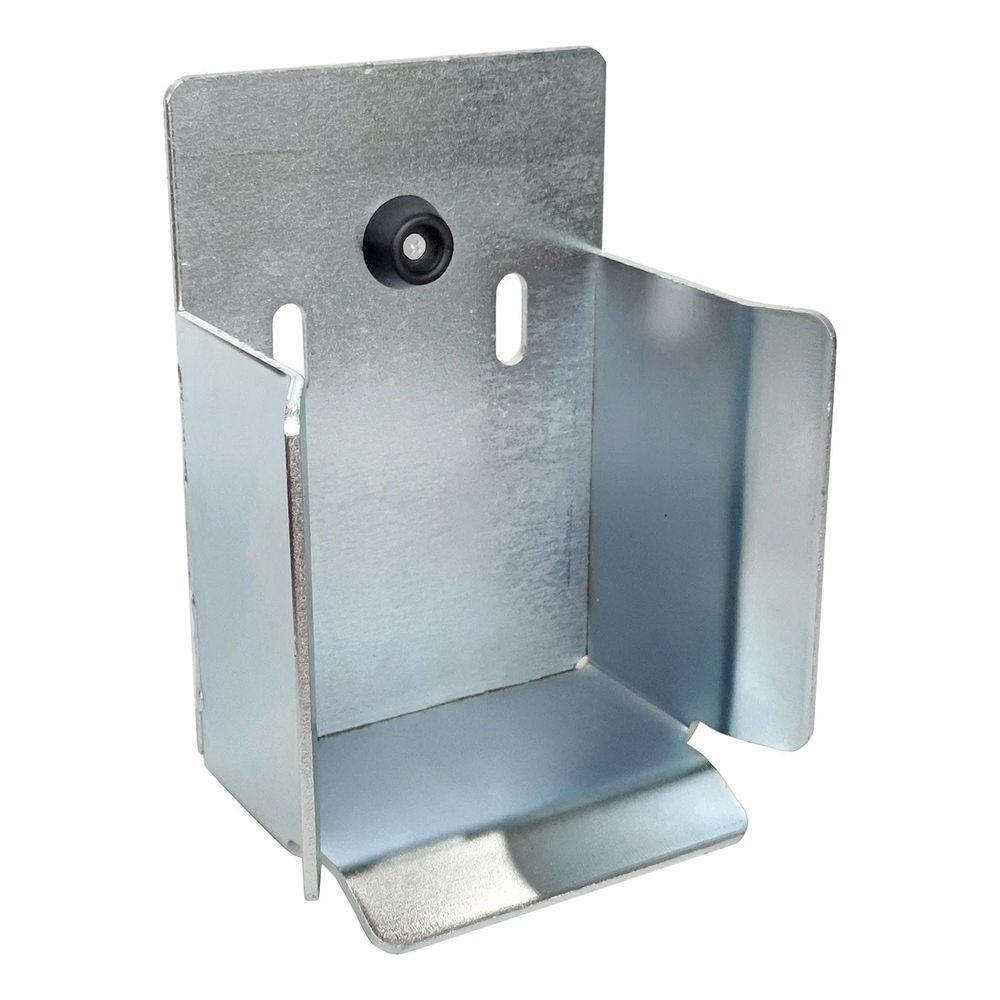

PSG opvangbeugel voor schuifpoort op rail 140×140 mm – perspectiefaanzicht
PSG opvangbeugel voor schuifpoort op rail 140×140 mm – perspectiefaanzicht

De PSG opvangbeugel is een stalen eindelement voor schuifpoorten die op een rail van 140×140 mm lopen. De beugel wordt bij de sluitpaal gemonteerd, stopt en stabiliseert de poortvleugel nauwkeurig in gesloten stand en garandeert zo bij elke cyclus een herhaalbare, exacte sluitpositie.

Tijdens het sluiten rijdt de aanrijrol van de poort in het U-vormige profiel van de beugel met uitlopende geleiderand. Hierdoor wordt een deel van de belasting naar het sluitpunt overgedragen, waardoor de loopwagens en looprollen worden ontlast. Dit verlengt aantoonbaar de levensduur van het hele loopsysteem — vooral belangrijk bij zwaardere en intensief gebruikte poorten. De ingebouwde rubberen stootbuffer dempt het moment waarop de vleugel stopt en beperkt zo geluid en trillingen.

Voordelen voor de installateur

  • Nauwkeurige positionering van de poort — de vleugel stopt altijd op dezelfde plek, waardoor handmatig bijstellen van de sluitpositie overbodig is
  • Ontlasting van het loopsysteem — doordat een deel van de belasting op de beugel wordt overgedragen, zakt de voorkant van de poort na verloop van tijd minder door en slijten de rollen minder
  • Stabilisatie in gesloten stand — de gesloten poort 'wandelt' niet onder invloed van wind of terreinonvlakheden
  • Demping bij het sluiten — de rubberen stootbuffer dempt klappen, verbetert het werkcomfort en verlengt de levensduur van de onderdelen

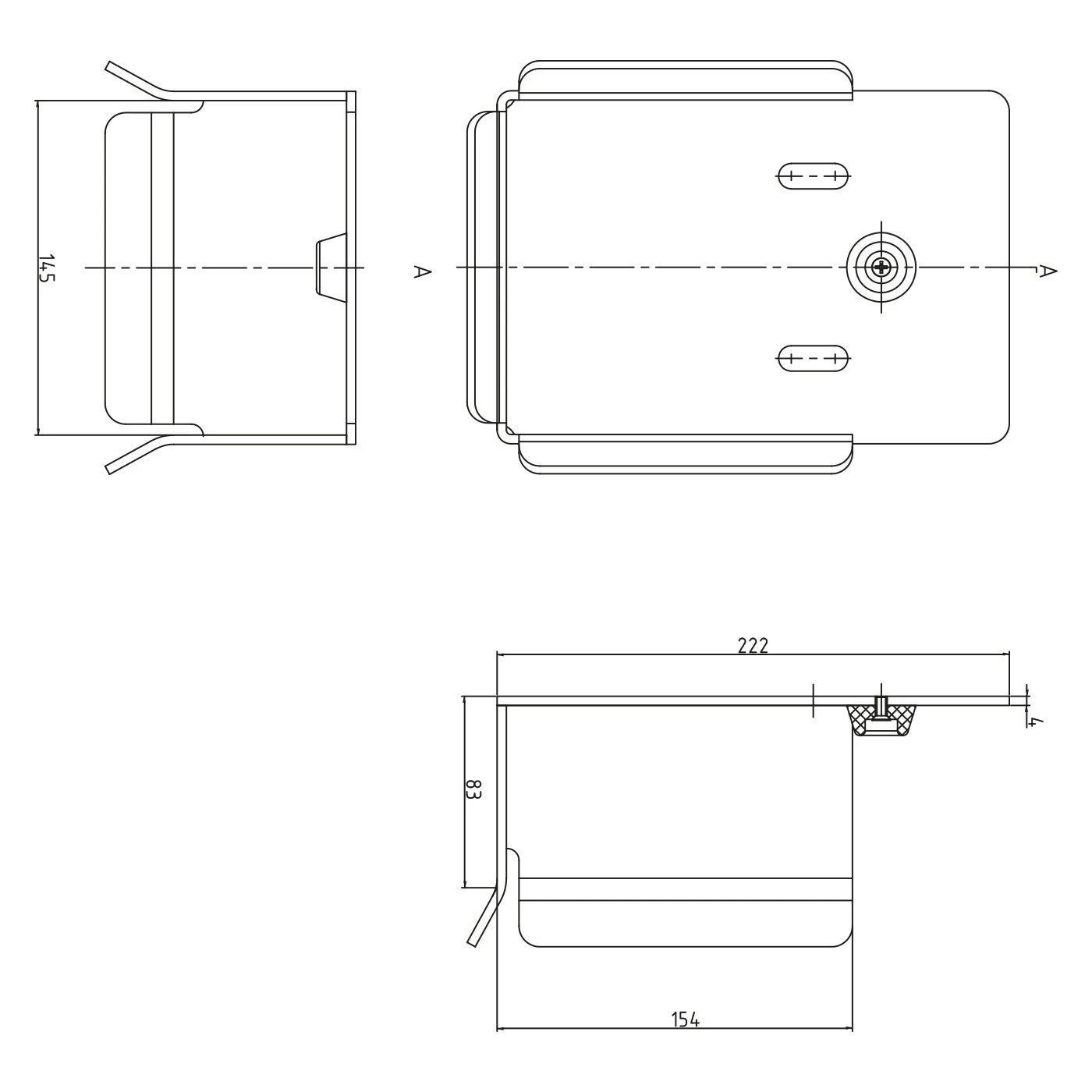

Technische tekening van de PSG opvangbeugel – aanzichten met afmetingen
Technische tekening van de PSG opvangbeugel – aanzichten met afmetingen

Afmetingen en technische gegevens

  • Toepassing: voor rail 140×140 mm
  • Totale lengte (bovenplaat): 222 mm
  • Binnenbreedte van de grijper: 145 mm
  • Lengte van het onderste deel van de grijper: 154 mm
  • Binnenhoogte (werkhoogte): 83 mm
  • Diepte: 110 mm
  • Plaatdikte: 4 mm
  • Materiaal: staal
  • Kleur: zilverkleurig (verzinkt)
  • Gewicht: 2,46 kg
  • EAN: 5903313208451

Montage en toepassing

De opvangbeugel wordt aan het einde van het looptraject van de poort gemonteerd — direct bij de sluitpaal. Hij is bestemd voor vrijdragende schuifpoorten met een looprail (C-profiel) van 140×140 mm die aan de poortvleugel is bevestigd en over de rollen van de in de fundering verankerde loopwagens beweegt. De montagegaten (sleufgaten) in de bovenplaat maken het mogelijk de positie van de beugel ten opzichte van de railas bij te stellen, wat het nauwkeurig instellen van het sluitpunt al tijdens de installatie vergemakkelijkt.
