PSG beugel voor aanrijdgeleiding schuifpoort staal 150×120 mm

Ga naar Productfeedback

PSG beugel voor aanrijdgeleiding schuifpoort, staal. Afmetingen 150×120 mm, plaatdikte 3 mm, gewicht 0,72 kg. Verticale arm met 3 langsgaten 11×70 mm, horizontale arm met 4 gaten 11×17 mm. Versterkende persing R8 mm.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 5,11
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad
Levertijd: 24 uur

Beschrijving

PSG beugel voor aanrijdgeleiding schuifpoort staal 150×120 mm

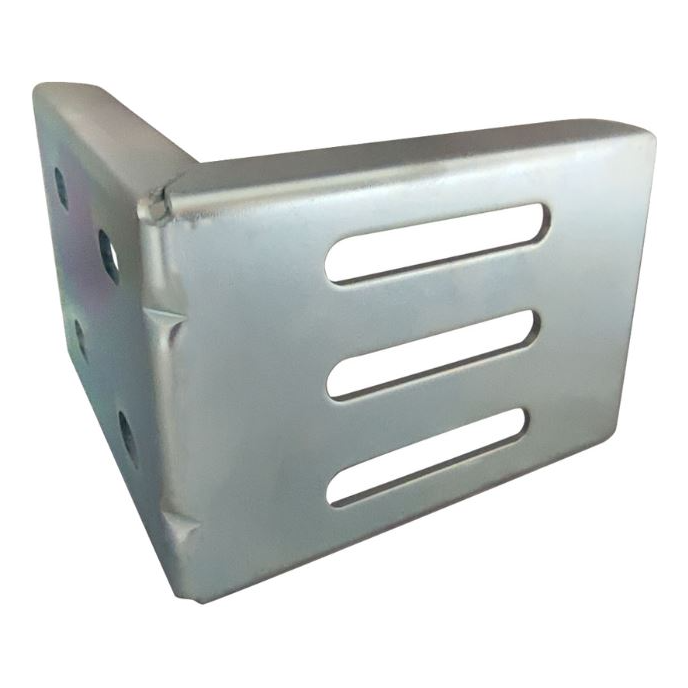

Beugel voor aanrijdgeleiding van het merk PSG is een duurzaam montageelement in L-vorm, bestemd voor schuifpoorsystemen. Het dient als basis voor de bevestiging van de aanrijdgeleiding van het poortwagentje — zorgt voor een stabiele en verstelbare verbinding van de geleiding met de poortconstructie of paal. Dankzij de langsgaten (boutgaten) maakt het nauwkeurige positionering in drie assen mogelijk, wat het instellen van de poort tijdens montage aanzienlijk vergemakkelijkt.

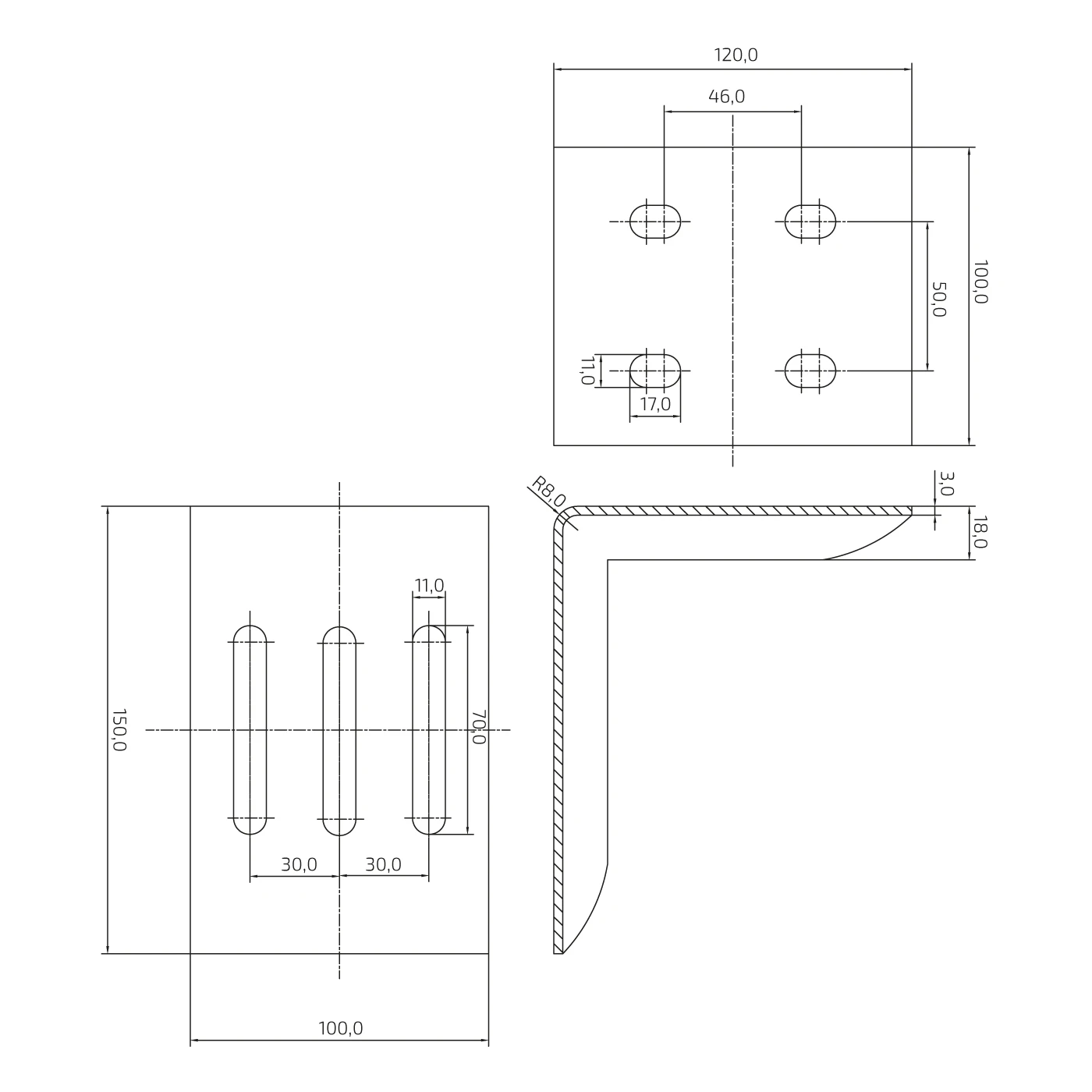

Maattekening van PSG aanrijdgeleiding beugel met drie projecties – vooraanzicht, bovenaanzicht en zijaanzicht
Maattekening van PSG aanrijdgeleiding beugel met drie projecties – vooraanzicht, bovenaanzicht en zijaanzicht

Afmetingen en constructie

  • Afmetingen verticale arm (langere): 150 × 100 mm
  • Afmetingen horizontale arm (kortere): 120 × 100 mm
  • Dikte stalen plaat: 3 mm
  • Binnenbuigradius: R8 mm
  • Versterkende persing in hoek: 18 mm
  • Gewicht: 0,72 kg

Montagegaten

  • Verticale arm: 3 langsgaten (boutgaten) met afmetingen 11 × 70 mm, hartafstand 30 mm
  • Horizontale arm: 4 langsgaten (boutgaten) met afmetingen 11 × 17 mm, hartafstand 46 × 50 mm

De langsgaten op beide armen maken vloeiende positieregeling mogelijk van de aanrijdgeleiding zowel verticaal als horizontaal. Drie grote boutgaten (70 mm) op de verticale arm zorgen voor een breed bereik van hoogteverstelling, wat bijzonder belangrijk is bij het nivelleren van oneffenheden in de ondergrond of het aanpassen van het niveau van de loopsporen.

Catalogusgegevens

  • Fabrikant: PSG
  • Materiaal: staal met versterkende persing
  • EAN: 5903313203609

De beugel is een onderdeel van het PSG poorttoebehorensysteem en werkt samen met aanrijdgeleidingen speciaal voor rijwagentjes van schuifpoorten. Solide constructie van stalen plaat met dikte 3 mm met extra persing in de hoek garandeert hoge stijfheid en duurzaamheid — zelfs bij dagelijks gebruik van zware schuifpoorten.
