PSG beugel voor aanrijdhouder schuifpoort – zijmontage, staal
product unavailable
toevoegen aan verlanglijst
Beschrijving

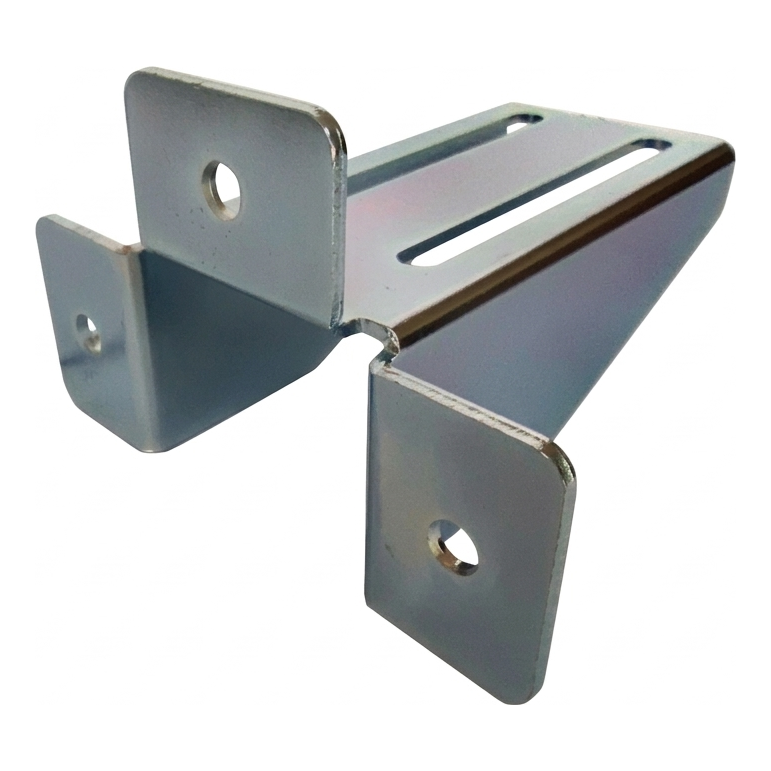

PSG beugel voor aanrijdhouder schuifpoort – zijmontage, staal
PSG aanrijdhouderbeugel is een stalen constructie-element bestemd voor zijmontage van de aanrijdsokkel in zelfdragende schuifpoorten. Dankzij de solide constructie van staalplaat met dikte 4 mm en nauwkeurige montagegaten zorgt het voor duurzame en stabiele bevestiging van de rolhouder aan paal of muur. Het product verkort de installatietijd — langwerpige (boongaten) maken positieregeling mogelijk zonder opnieuw te hoeven boren.
De beugel is een onmisbaar element in schuifpoortsystemen, waar de aanrijdhouder zijdelings gemonteerd moet worden, en niet van boven. Het werkt goed overal waar de constructie van paal of muur vereist dat de aanrijdsokkel weggetrokken wordt van het montageoppervlak — uitsteek 175 mm zorgt voor de juiste afstand.

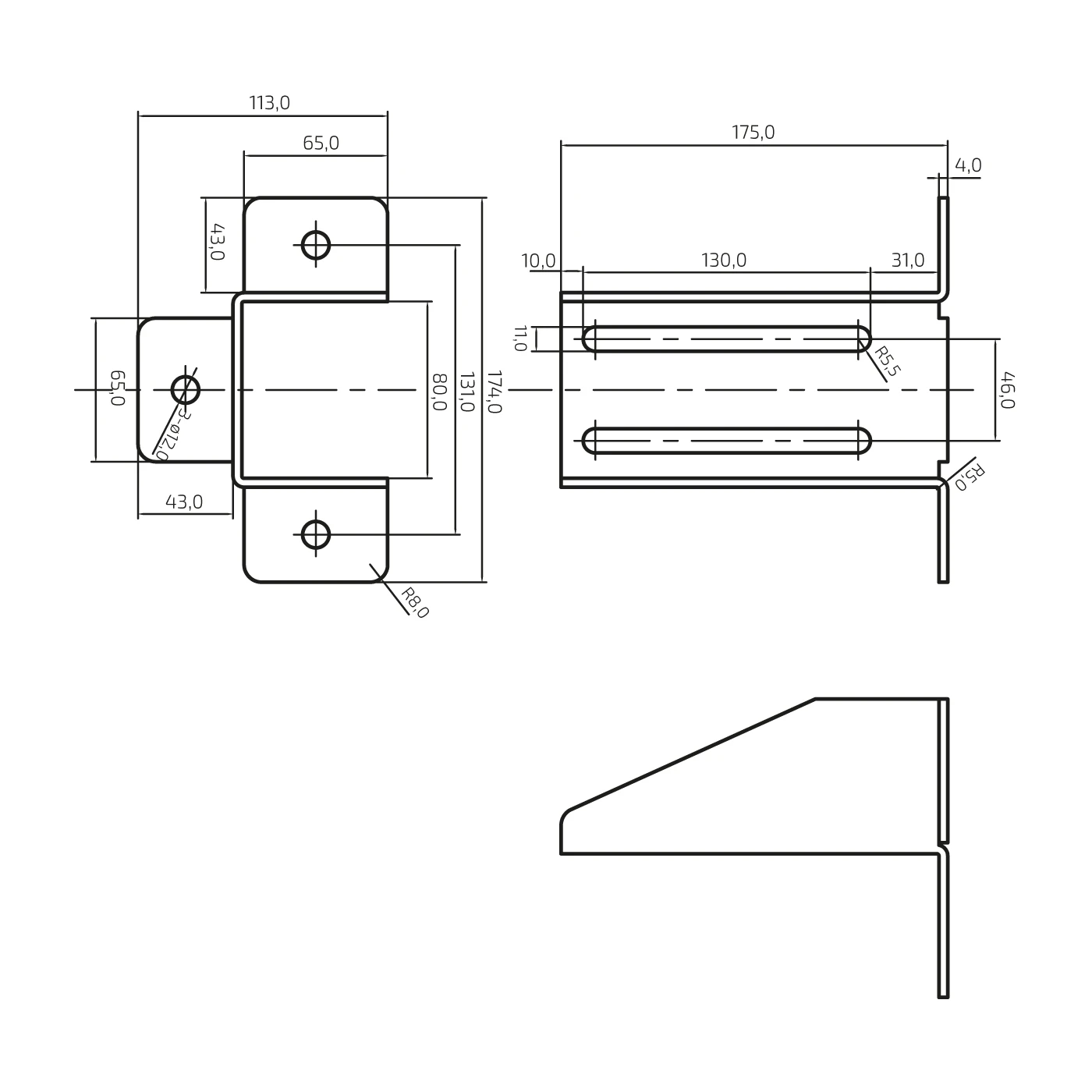

Buitenafmetingen
- Totale hoogte: 174 mm
- Totale breedte: 113 mm
- Lengte (uitsteek van muur): 175 mm
- Korpushoogte: 80 mm
- Plaatdikte: 4 mm
- Gewicht: 1,156 kg
Montage- en verstelgaten
- Montagegaten: 3 × ⌀12 mm (op zijflenzen)
- Hartafstand montagegaten (verticaal): 131 mm
- Langwerpige gaten (boongaten): lengte 130 mm, breedte 11 mm
- Hartafstand boongaten (verticaal): 46 mm
- Afstand boongat tot voorrand: 10 mm
- Afstand boongat tot achterrand: 31 mm
- Afrondingsstraal boongat: R5,5
Bevestigingsflenzen
- Afmetingen zijflenzen: 65 × 43 mm
- Afmetingen voorflens: 65 × 43 mm
- Afrondingsstraal randen: R8
- Buigstraal: R5
Materiaal- en identificatiegegevens
- Materiaal: staalplaat
- Fabrikant: PSG
- EAN: 5903313203593
De beugel is geschikt voor montage zowel op stalen als betonnen palen. De langwerpige gaten maken nauwkeurige horizontale positieregeling van de aanrijdsokkel mogelijk, wat bijzonder handig is bij het corrigeren van de poortlijn na het plaatsen van palen. Drie ronde gaten ⌀12 mm op de flenzen zorgen voor betrouwbare verankering van het element aan de ondergrond.
