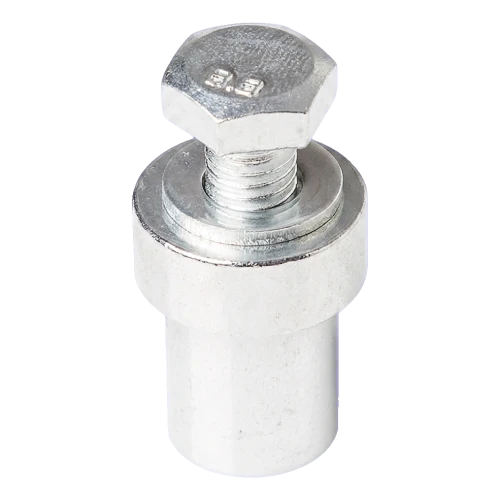

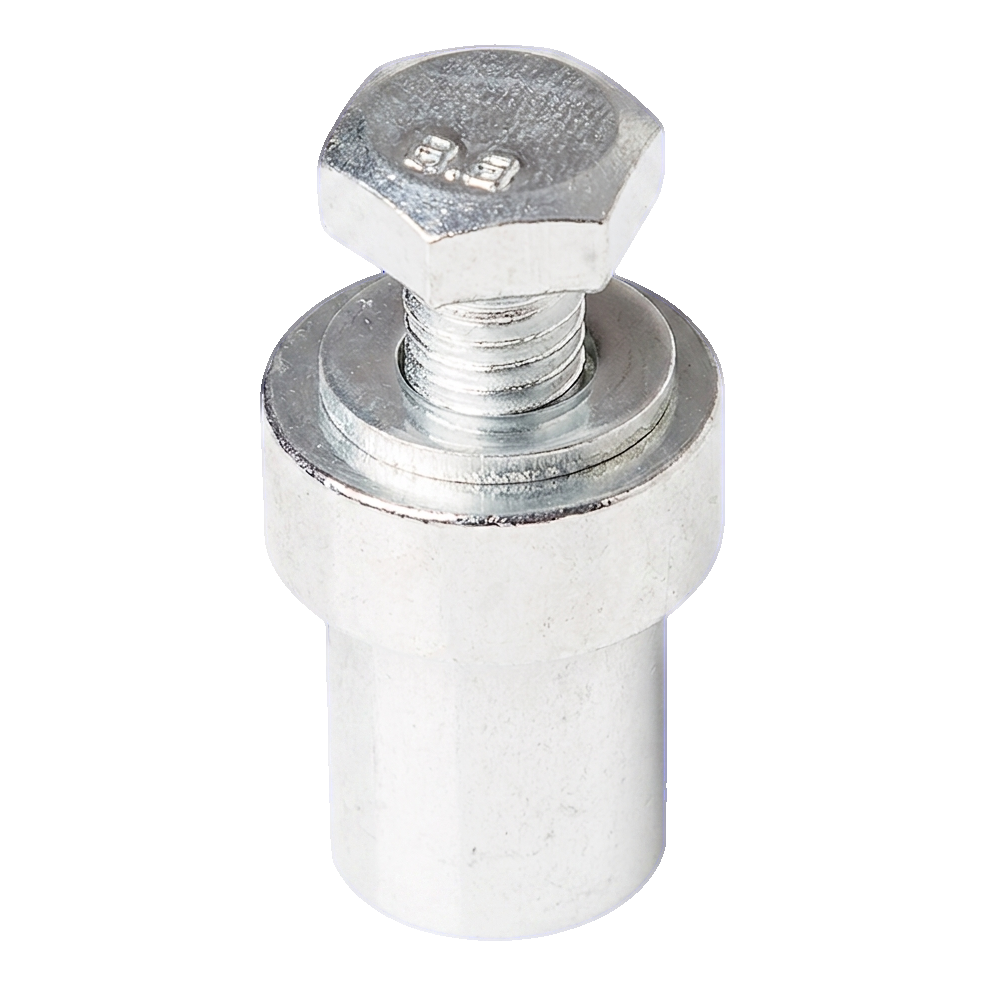

PSG bevestigingshuls voor tandheugel van schuifpoort – verzinkt M8

Ga naar Productfeedback

PSG bevestigingshuls voor tandheugel van schuifpoort, verzinkt staal. Schroef M8×25mm klasse 8.8, flens Ø20mm, pin Ø15mm, hoogte 25mm. Gewicht 0,046 kg. Voor stalen tandheugelrails L1000×8mm.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 0,47
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad
Levertijd: 24 uur

Producteigenschappen

[PIM] listwy-zebate #121

  • Materiaal Staal

Beschrijving

Montagebus voor tandheugel · M8 × 25

Stalen bus met flens Ø 20 mm en schacht Ø 15 mm, hoogte 25 mm, met bout M8 × 25 van sterkteklasse 8.8

M8 × 25inclusief bout
Ø 20 mmflens
25 mmhoogte bus
verzinktcoating
Maattekening van de montagebus: flens Ø 20 mm, schacht Ø 15 mm, hoogte H = 25 mm, bout M8 × 25
Maattekening op volledige grootte openen
Schematische tekening: zijaanzicht van de bus met bout. De hoogte van de flens en de boutkop is indicatief.

Snel kiezen

ToepassingBevestiging van een stalen tandheugel aan de vleugel van een schuifpoort, met afstand tussen de tandheugel en de poortvleugel
KeuzeVoor stalen tandheugels met gaten voor bussen Ø 15 mm, bijv. 1000 × 8 mm
OmstandighedenDe zinklaag beschermt het staal onder normale omstandigheden tegen corrosie; kies bij contact met zout, chemicaliën of aanhoudend vocht een uitvoering volgens de blootstellingsomstandigheden

Over het product

De montagebus verbindt de stalen tandheugel met de vleugel van de schuifpoort. De schacht van de bus valt in het gat van de tandheugel, de flens ondersteunt de tandheugel en de bout klemt deze vast.

De flens heeft een diameter van Ø 20 mm, de schacht van Ø 15 mm en de volledige bus heeft een hoogte H van 25 mm. Een bout M8 × 25 van sterkteklasse 8.8 wordt meegeleverd. De massa per stuk bedraagt 0,046 kg.

Het staal is verzinkt (verzinkt), wat het onder normale omstandigheden tegen corrosie beschermt.

Afmetingen

FlensdiameterØ 20 mm
SchachtdiameterØ 15 mm
Hoogte bus H25 mm
Meegeleverde boutM8 × 25
Sterkteklasse bout8.8
Afmetingen volgens opgave van de fabrikant.

Materiaal en coating

Materiaalstaal
Coatingverzinkt

Verkoopeenheid

Verkoopeenheid1 st.
Massa per eenheid0,046 kg
Massa volgens de gegevens van de leverancier (indicatieve waarde).

Keuze en montage

  • ✓Controleer of de gaten in de tandheugel passen op de schacht van de bus Ø 15 mm.
  • ✓Bevestig de bus aan de poortvleugel volgens de handleiding van de aandrijving en zet de tandheugel vast met de bout M8 × 25.
  • ✓Stel over de volledige lengte van de tandheugel een gelijke speling in tussen de tanden van de tandheugel en het tandwiel van de aandrijving.

Belangrijk

Het aantal bussen per tandheugel wordt bepaald door de handleiding van de aandrijving of de fabrikant van de tandheugel. Gebruik de bussen in combinatie met een bijpassende tandheugel.
