PSG eindkap voor looprail 100×89 mm – vrijdragende schuifpoort
Laat feedback achter over het product
Eindkap voor looprail PSG 100×89 mm van verzinkt staal. Afmetingen: breedte 87,5 mm, hoogte 100 mm, lengte 57 mm, dikte 3 mm. Inschuifdiepte 40 mm. Gewicht 0,33 kg. Voor profiel 89×100×5 mm van vrijdragende schuifpoorten.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 001-242
Producteigenschappen
[PIM] szyny-jezdne #115
- Materiaal Staal
Beschrijving
Frontplaat van 100 × 87,5 mm met een klemelement dat 40 mm in de looprail wordt geschoven – sluit het uiteinde van profiel 89 × 100 × 5 mm van een vrijdragende schuifpoort af
Over het product

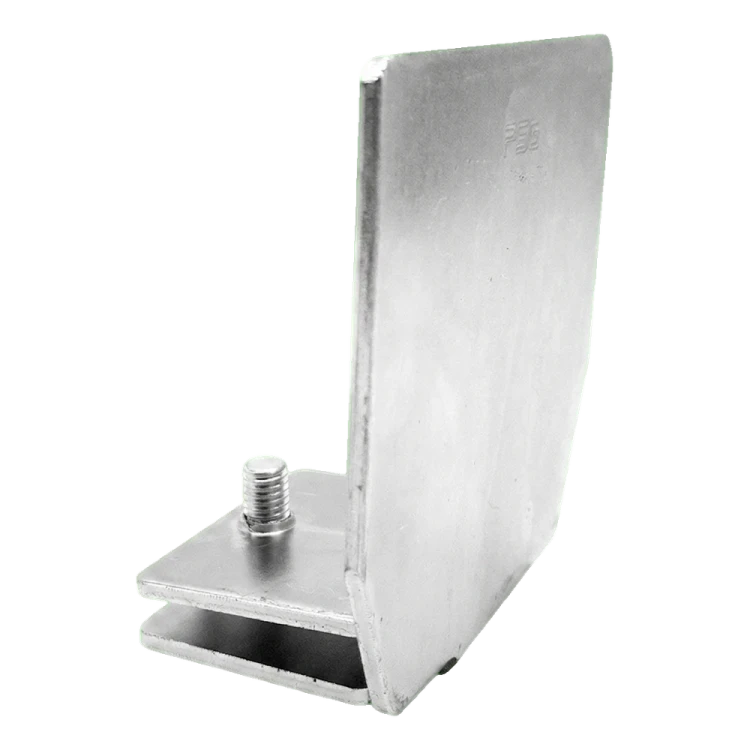

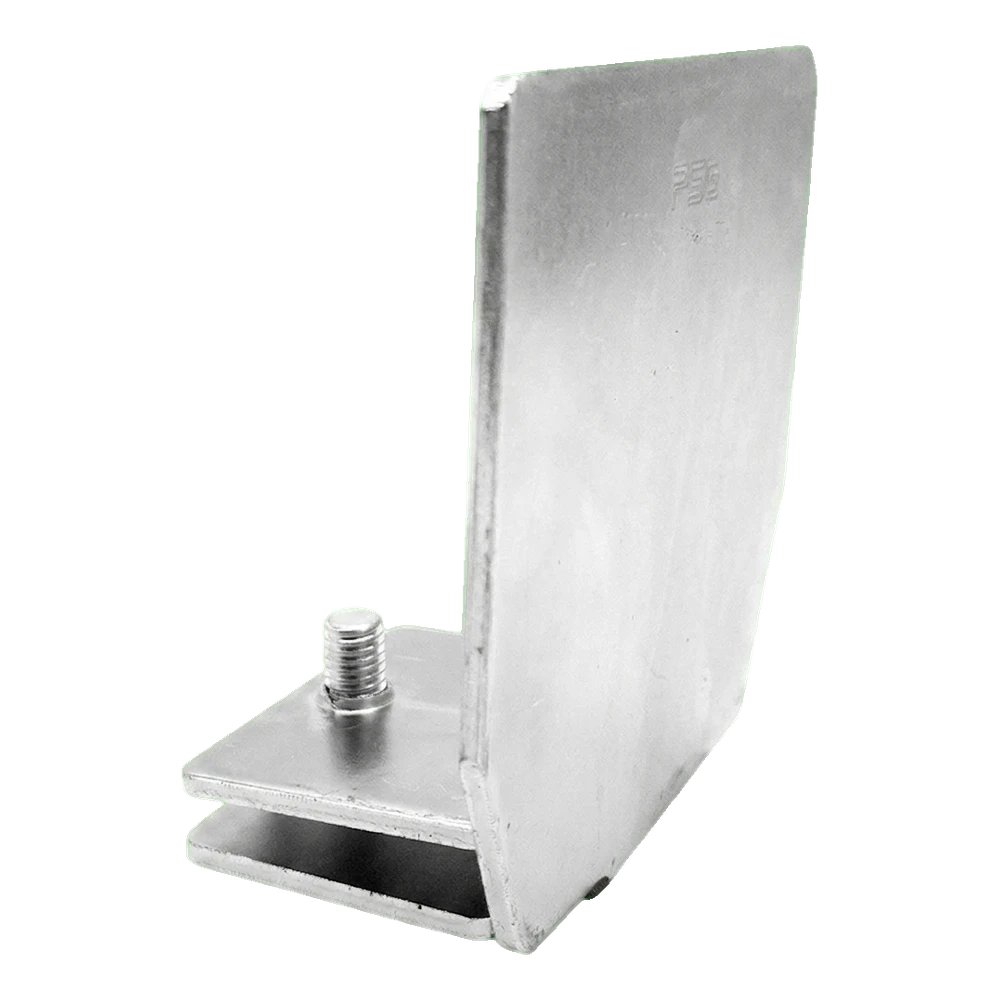

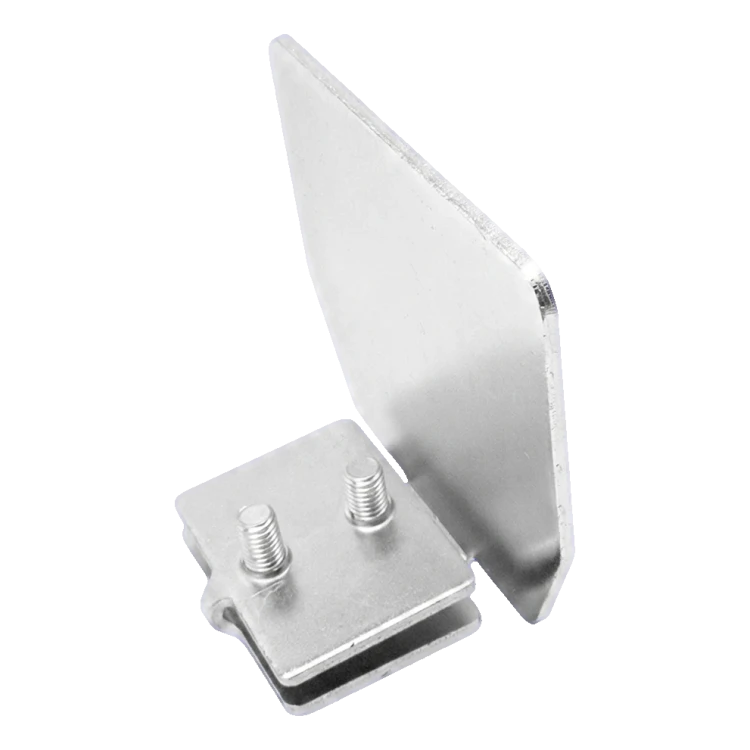

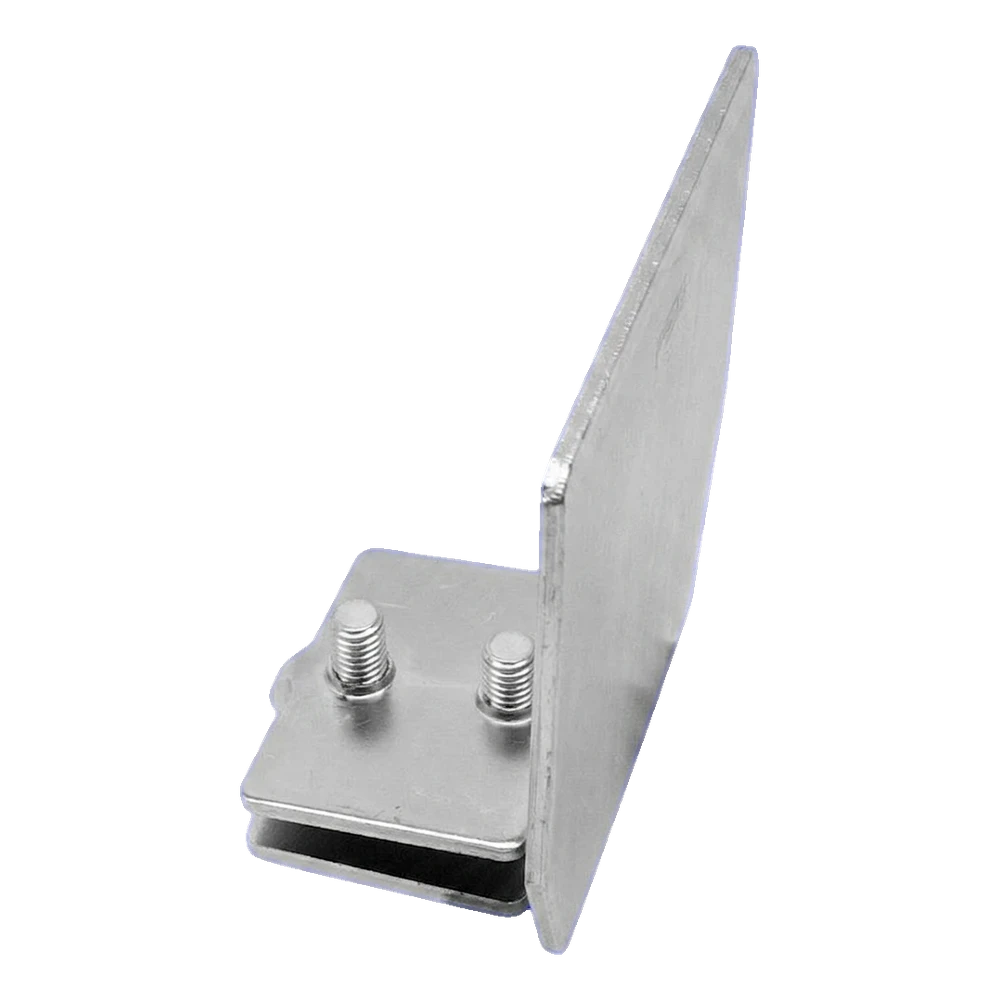

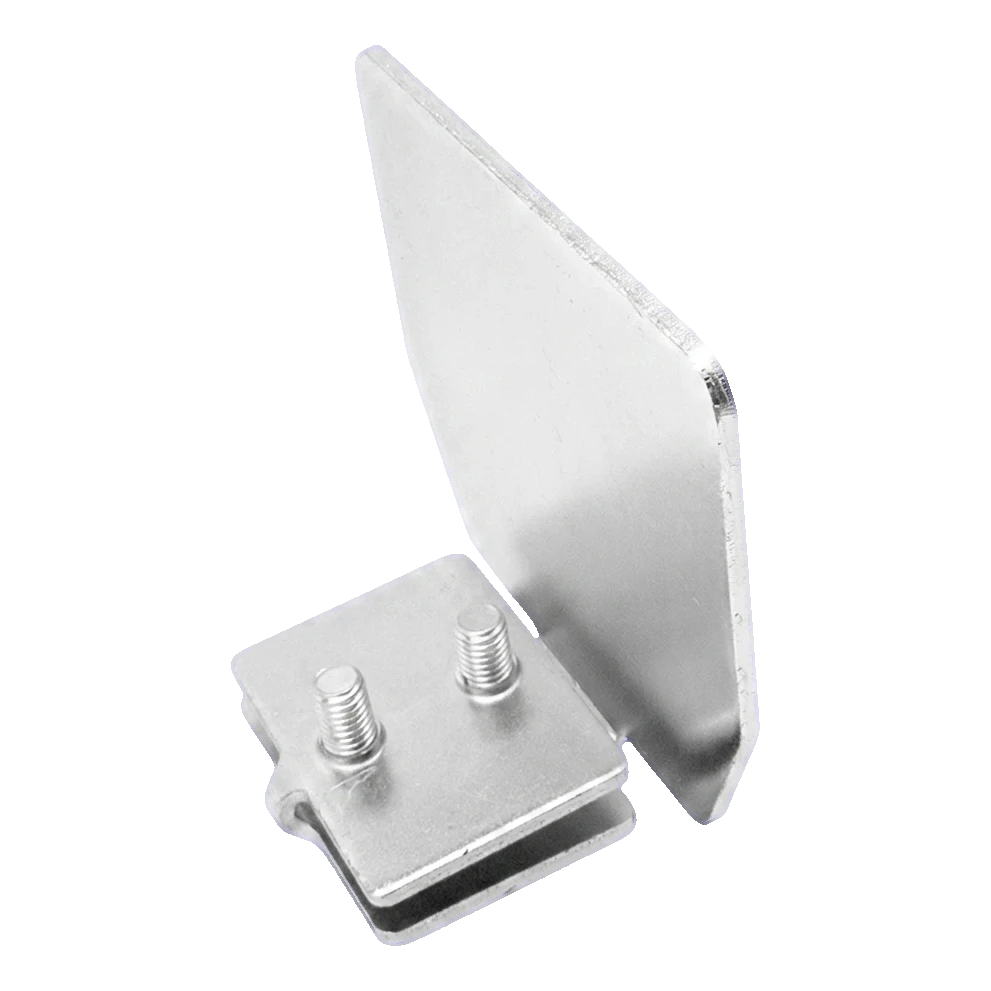

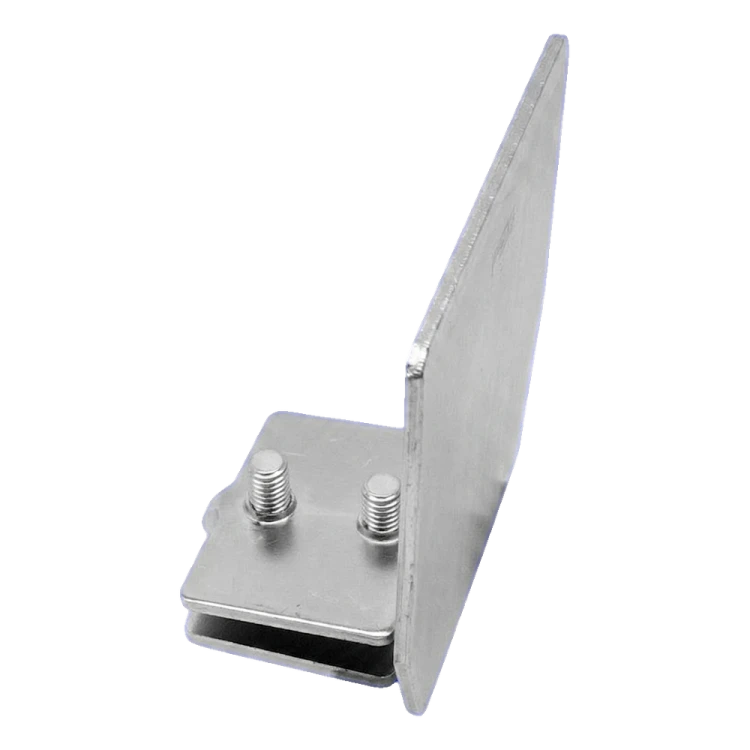

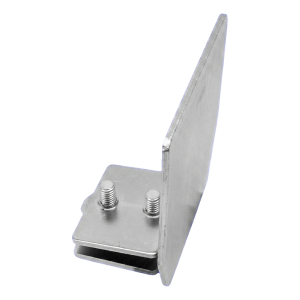

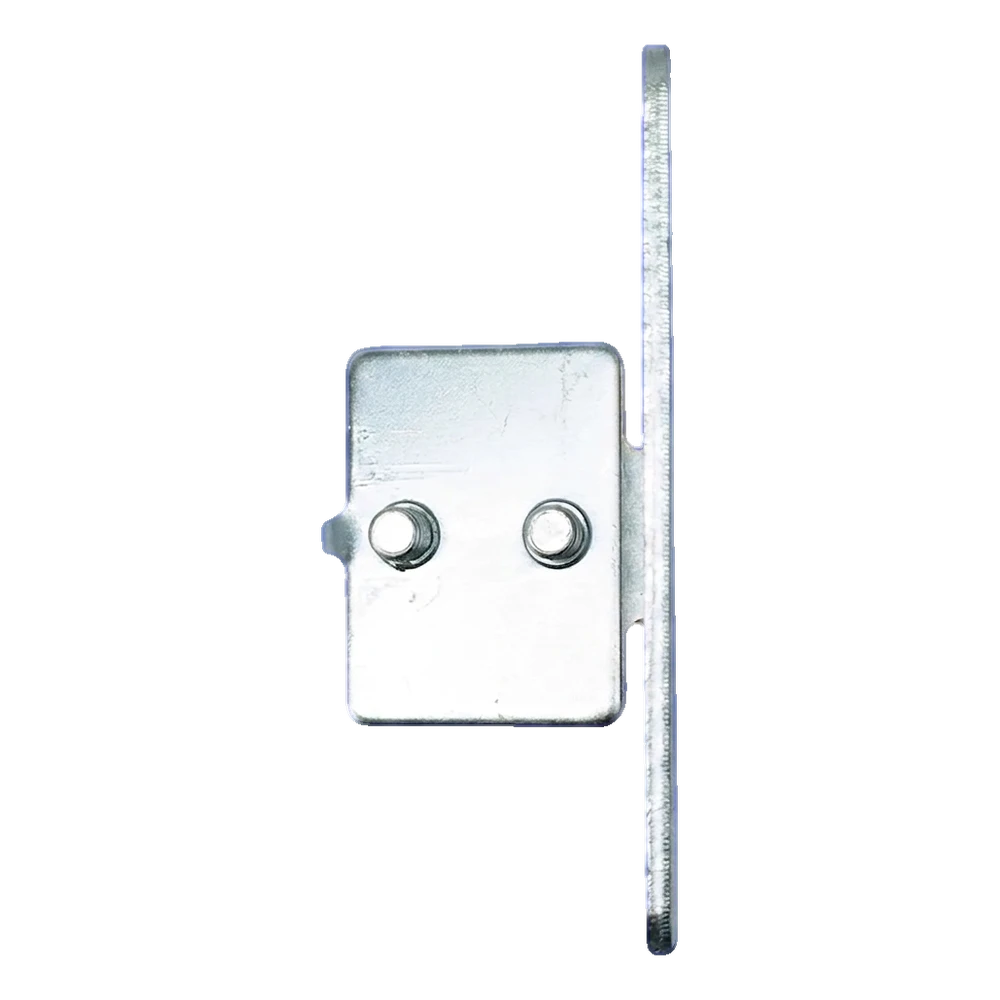

De eindkap voor de looprail sluit het open uiteinde van de rail van een vrijdragende schuifpoort af. De eindkap bestaat uit een frontplaat en een klemelement dat in de looprail wordt geschoven en met bouten wordt vastgezet.

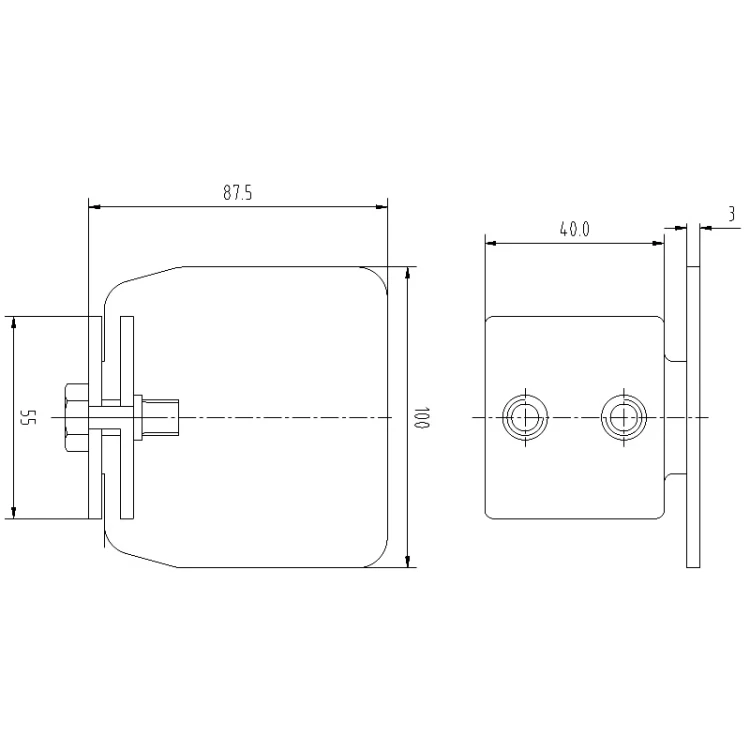

De frontplaat heeft afmetingen W × H van 100 × 87,5 mm en een dikte t van 3 mm. Het klemelement valt tot een diepte D van 40 mm in de looprail.
De massa per stuk bedraagt 0,33 kg. De eindkap past op profiel 89 × 100 × 5 mm.
Keuze en montage
- ✓Controleer de doorsnede van de looprail – de eindkap past op profiel 89 × 100 × 5 mm.
- ✓Schuif het klemelement in het uiteinde van de looprail totdat de frontplaat tegen het kopvlak van de rail aansluit.
- ✓Draai de bouten van het klemelement aan totdat de eindkap zonder speling in de looprail vastzit.
Belangrijk
De eindkap vervangt geen poortstopper of bewegingsbegrenzer van de poort. De eindposities van de poortvleugel worden bepaald door de eindaanslagen en poortstoppers van het systeem.
