PSG eindkap voor rijprofiel voor hangende poorten 35×32 mm gegalvaniseerd

Ga naar Productfeedback

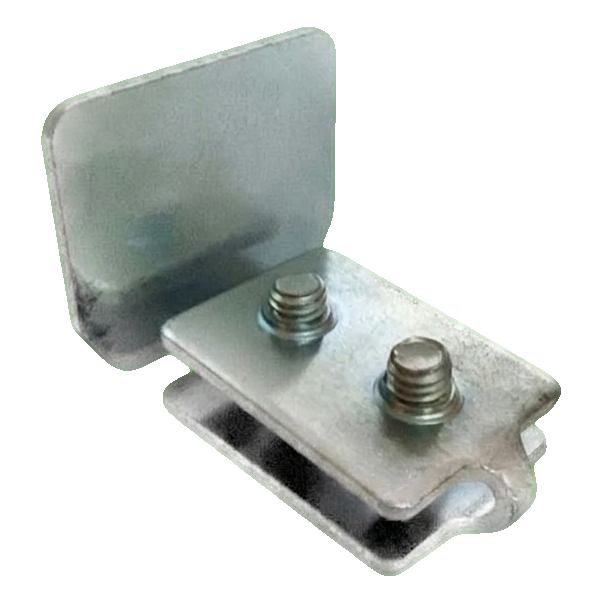

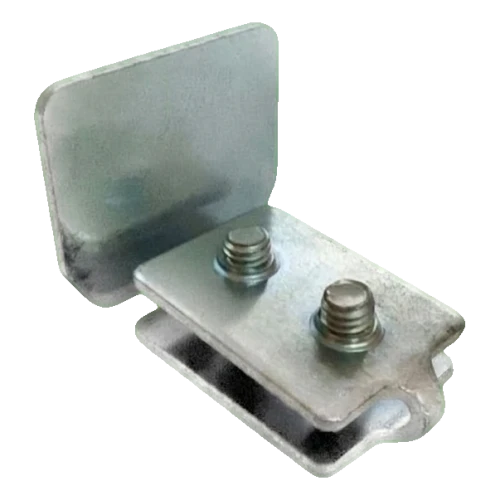

Eindkap voor rijprofiel PSG van gegalvaniseerd staal, 35×32 mm. Voor hangende poorten met railprofiel 35×32×1,5 mm. Frontplaat dikte 2 mm, inschuifgedeelte 33×24 mm. Gewicht 0,06 kg. Corrosiebestendig.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 1,13
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad
Levertijd: 6 Werkdagen

Producteigenschappen

[PIM] Bramy podwieszane - osprzęt #1035

  • Materiaal Staal

Beschrijving

Eindkap voor looprail · plaat 35 × 32 mm

Kopplaat van 35 × 32 mm met een klemelement dat 33 mm in de rail wordt geschoven – sluit het uiteinde van profiel 35 × 32 × 1,5 mm van een hangende schuifpoort af

35 × 32 mmkopplaat
35 × 32 × 1,5 mmvoor profiel
33 mminsteekdiepte klemelement
verzinktcoating

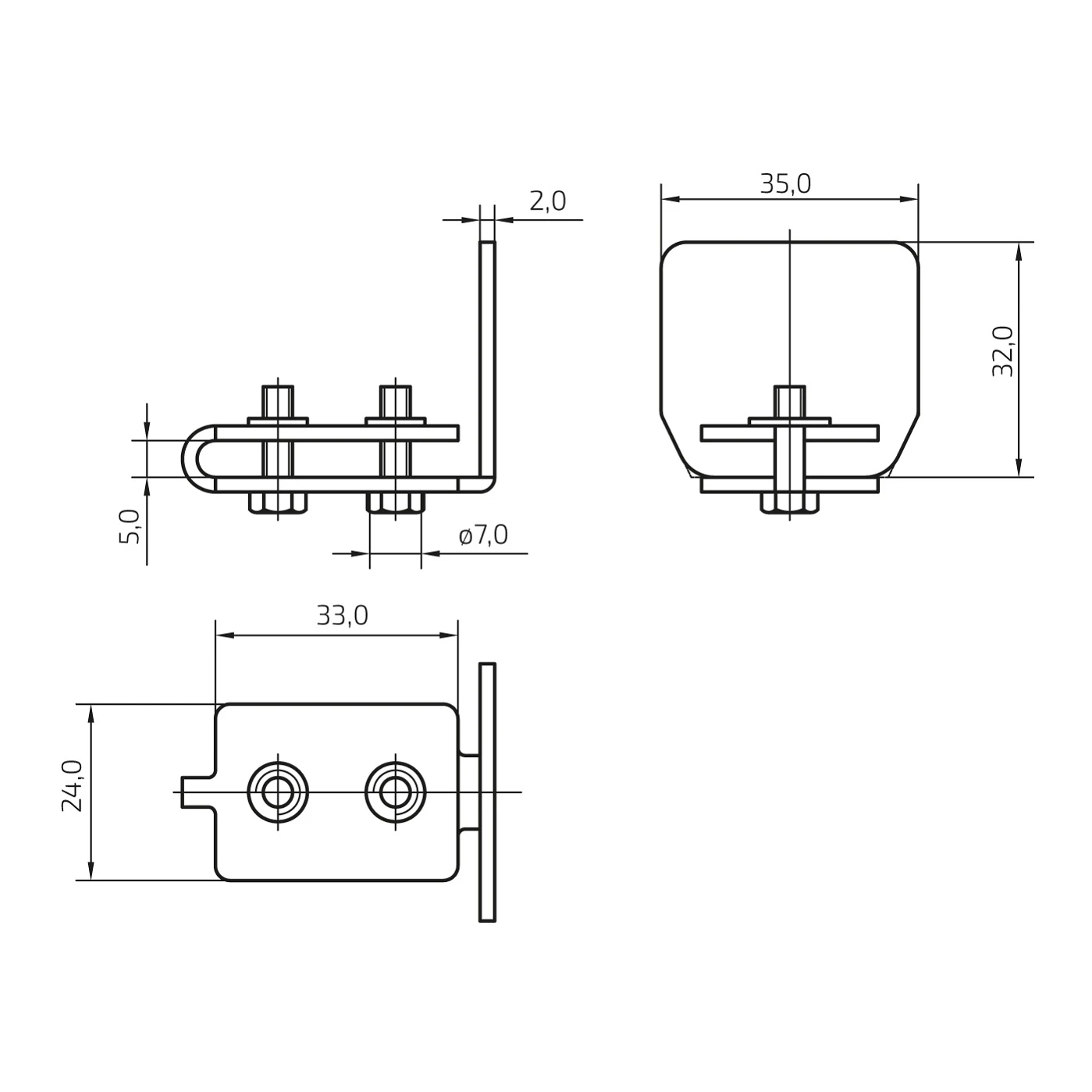

Maattekening van de eindkap voor looprail: plaat W × H = 35 × 32 mm, dikte t = 2 mm, insteekdiepte klemelement D = 33 mm
Maattekening op volledige grootte openen
Schematische tekening: aanzicht vanaf de railzijde, zijaanzicht en bovenaanzicht van het klemelement. Afmetingen volgens de tekening van de fabrikant.

Snel kiezen

ToepassingAfsluiting van het uiteinde van de looprail van een hangende schuifpoort – beschermt de binnenzijde van het profiel en werkt het uiteinde af
KeuzeKies passend bij profiel 35 × 32 × 1,5 mm – de eindkap moet passen bij de doorsnede van de rail
OmstandighedenDe zinklaag beschermt het staal onder normale omstandigheden tegen corrosie; kies bij contact met zout, chemicaliën of aanhoudend vocht een uitvoering volgens de blootstellingsomstandigheden

Over het product

De eindkap voor de looprail sluit het open uiteinde van de rail van een hangende schuifpoort af. De eindkap bestaat uit een kopplaat en een klemelement dat in de rail wordt geschoven en met schroeven wordt vastgezet.

De kopplaat heeft afmetingen W × H van 35 × 32 mm en een dikte t van 2 mm. Het klemelement valt tot een diepte D van 33 mm in de rail.

De massa per stuk bedraagt 0,06 kg. De eindkap past op profiel 35 × 32 × 1,5 mm.

Afmetingen

Kopplaat W × H35 × 32 mm
Plaatdikte t2 mm
Insteekdiepte klemelement D33 mm
Breedte klemelement24 mm
Voor profiel35 × 32 × 1,5 mm
Massa0,06 kg
Afmetingen volgens de tekening van de fabrikant en de productgegevens.

Materiaal en coating

Materiaalstaal
Coatingverzinkt

Verkoopeenheid

Verkoopeenheid1 st.
Massa per eenheid0,06 kg
Massa volgens de gegevens van de leverancier (indicatieve waarde).

Keuze en montage

  • ✓Controleer de doorsnede van de rail – de eindkap past op profiel 35 × 32 × 1,5 mm.
  • ✓Schuif het klemelement in het uiteinde van de rail totdat de kopplaat tegen het kopse vlak van de rail aansluit.
  • ✓Draai de schroeven van het klemelement vast totdat de eindkap zonder speling in de rail vastzit.

Belangrijk

De eindkap vervangt geen poortstopper of bewegingsbegrenzer van de poort. De eindposities van de poortvleugel worden bepaald door de eindaanslagen en poortstoppers van het systeem.
