PSG – gegalvaniseerde stalen tandheugel voor schuifpoorten 1000 × 8 mm, module 4

Ga naar Productfeedback

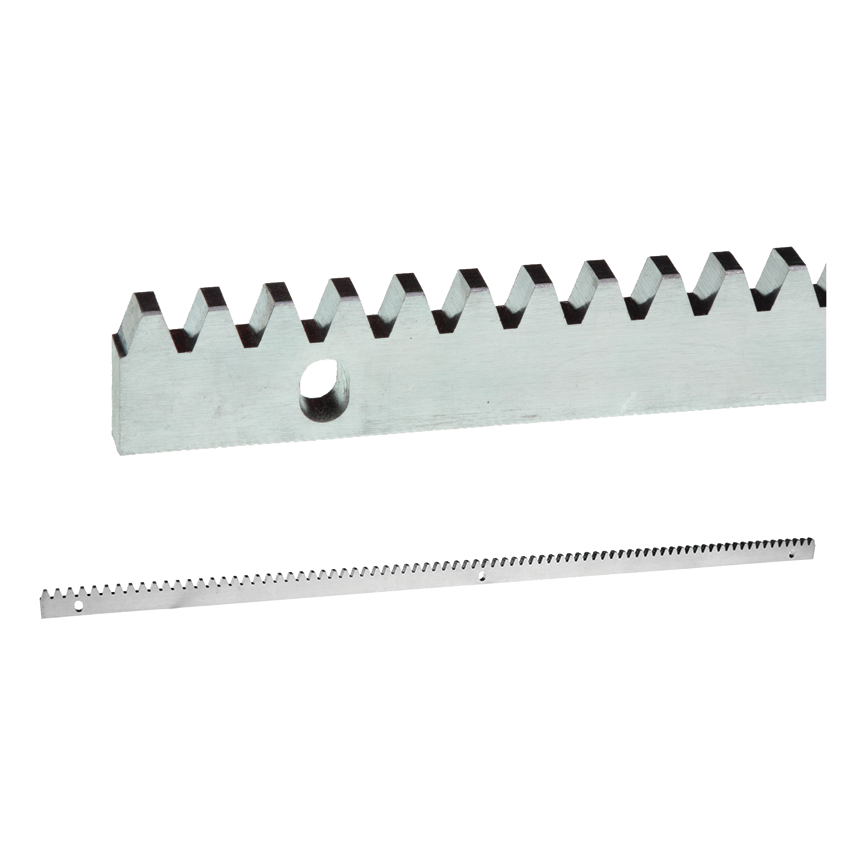

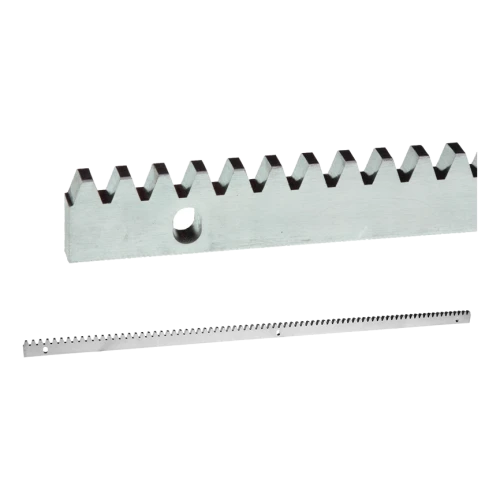

Tandheugel PSG van gegalvaniseerd staal voor schuifpoorten. Lengte 1000 mm, dikte 8 mm, tandmodule 4. Gewicht 1,58 kg. Compatibel met FAAC, CAME, NICE, BFT, BENINCA aandrijvingen. Niervormige uitlijngaten.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 5,89
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad
Levertijd: 24 uur

Producteigenschappen

[PIM] listwy-zebate #121

  • Materiaal Staal

Beschrijving

Tandheugel voor schuifpoorten · module 4 · 1000 mm

Stalen tandheugel met een dikte van 8 mm en een lengte van 1000 mm, met vertanding met module 4 en sleufgaten voor montage

4module vertanding
1000 mmlengte
8 mmdikte
verzinktcoating
Maattekening van de tandheugel: lengte L = 1000 mm, dikte t = 8 mm, module m = 4
Maattekening op volledige grootte openen
Schematische tekening: aanzicht van de tandheugel (onderbroken) en doorsnede. De hoogte van de tandheugel en de positie van de gaten zijn indicatief – de fabrikant geeft geen hoogte op.

Snel kiezen

ToepassingOverbrenging van de aandrijving van het tandwiel van de poortmotor op de vleugel van de schuifpoort
KeuzeVoor aandrijvingen met een tandwiel met module 4; stem het aantal tandheugels af op de lengte van de poortvleugel
OmstandighedenDe zinklaag beschermt het staal onder normale omstandigheden tegen corrosie; kies bij contact met zout, chemicaliën of aanhoudend vocht een uitvoering volgens de blootstellingsomstandigheden

Over het product

De tandheugel brengt de aandrijving van het tandwiel van de poortmotor over op de vleugel van de schuifpoort. De tandheugel wordt in de lengterichting aan de poortvleugel vastgeschroefd en het aandrijftandwiel rolt over de tanden.

De vertanding heeft module m 4 en past bij een aandrijftandwiel met dezelfde module. De tandheugel heeft een lengte L 1000 mm en een dikte t 8 mm; met de sleufgaten voor montage kunt u de hoogte ten opzichte van het aandrijftandwiel afstellen.

Het staal is verzinkt (verzinkt), wat het onder normale omstandigheden tegen corrosie beschermt. De massa per stuk bedraagt 1,58 kg.

Afmetingen

Module vertanding m4
Lengte L1000 mm
Dikte t8 mm
Afmetingen volgens de tekening van de fabrikant en de productgegevens; L is de nominale lengte. De fabrikant geeft geen hoogte van de tandheugel op.

Materiaal en coating

Materiaalstaal
Coatingverzinkt

Verkoopeenheid

Verkoopeenheid1 st.
Massa per eenheid1,58 kg
Massa volgens de gegevens van de leverancier (indicatieve waarde).

Keuze en montage

  • ✓Controleer de module van het aandrijftandwiel – de tandheugel heeft module 4.
  • ✓Schroef de tandheugels via de sleufgaten aan de poortvleugel vast – hiermee kunt u de tandheugel waterpas stellen; kies de bevestigingsmiddelen afzonderlijk.
  • ✓Zorg dat de tandsteek bij de aansluiting tussen opeenvolgende tandheugels doorloopt; laat speling tussen de tandheugel en het tandwiel volgens de handleiding van de aandrijving.

Belangrijk

De productgegevens vermelden geen toegestaan poortgewicht voor deze tandheugel. Raadpleeg de handleiding van de aandrijving voor de keuze op basis van het gewicht van de poortvleugel.
