PSG koppeling voor hangrail van hangpoort 59×62 mm gegalvaniseerd

Ga naar Productfeedback

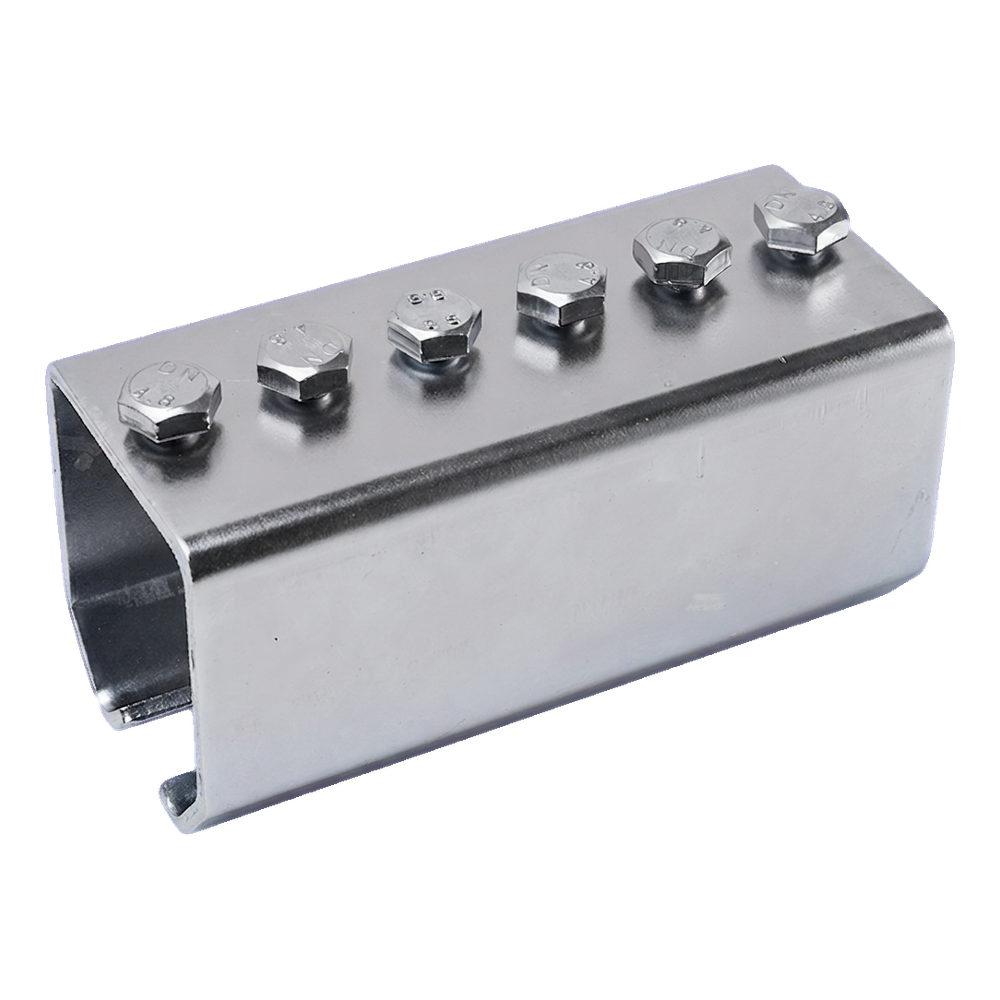

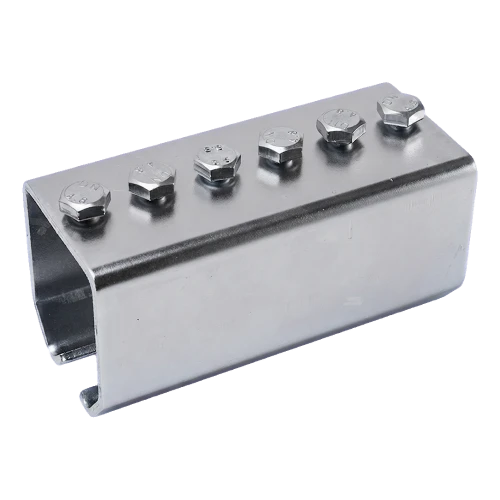

PSG koppeling voor hangrail van hangpoort van gegalvaniseerd staal. Afmetingen 59×62 mm, lengte 160 mm, wanddikte 4 mm. Gewicht 1,04 kg. Voor C-profiel van hangpoorten met 6 klemschroeven.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 8,03
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad
Levertijd: 6 Werkdagen

Producteigenschappen

[PIM] Bramy podwieszane - osprzęt #1035

  • Materiaal Staal

Beschrijving

Railverbinder voor hangende schuifpoort · 62 × 59 mm

Schuifmof van 4 mm dik plaatstaal met een doorsnede van 62 × 59 mm en een lengte van 160 mm, met 6 klemschroeven – verbindt twee kops tegen elkaar geplaatste loopraildelen

62 × 59 mmdoorsnede
160 mmlengte
6 szt.klemschroeven
verzinktcoating

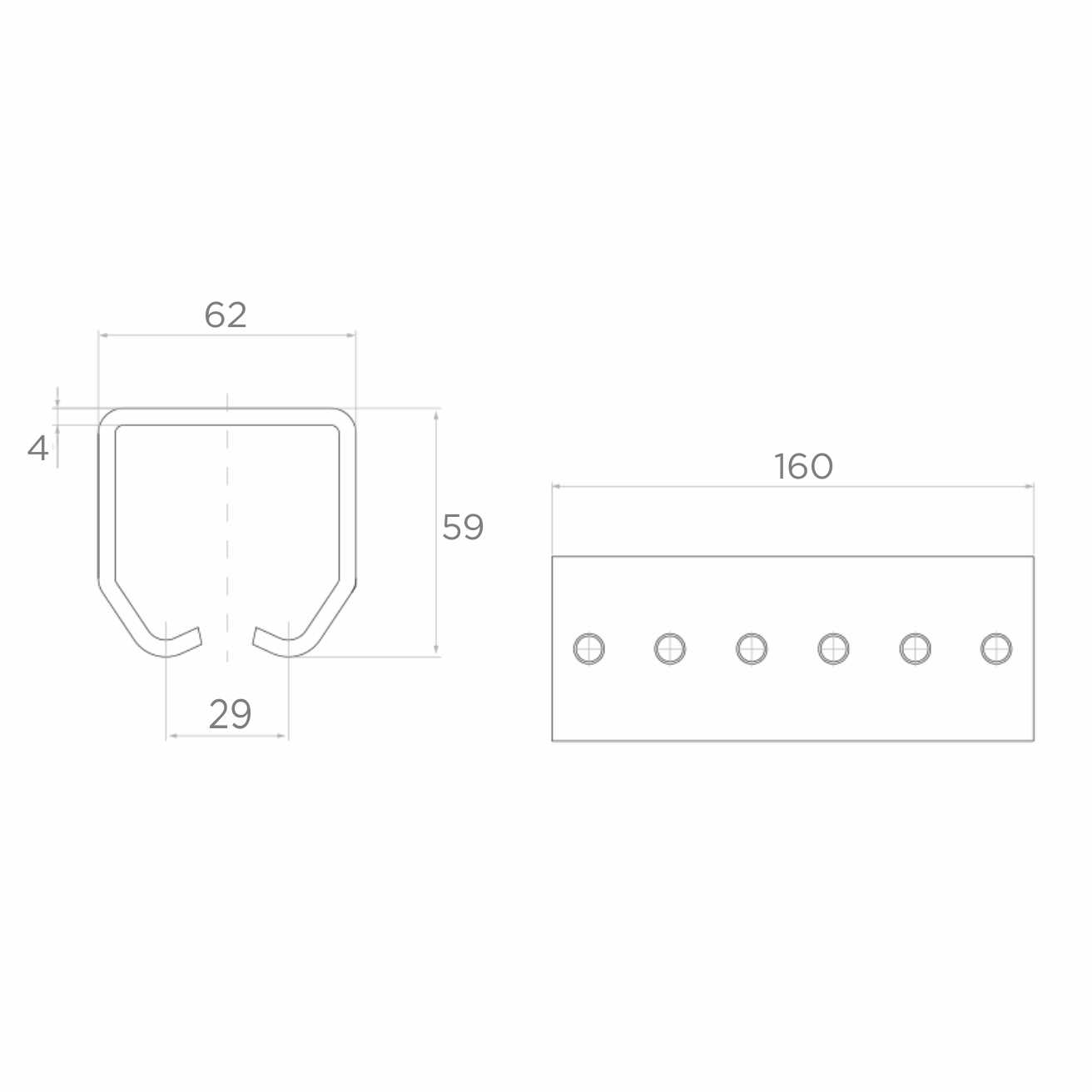

Maattekening van de railverbinder: a × h = 62 × 59 mm, wanddikte s = 4 mm, sleuf 29 mm, lengte L = 160 mm
Maattekening op volledige grootte openen
Schematische tekening: doorsnede van de railverbinder met klemschroef en bovenaanzicht. Afmetingen volgens de tekening van de fabrikant; positie van de schroeven volgens de tekening, schroefkoppen schematisch weergegeven.

Snel kiezen

ToepassingLoopraildelen van een hangende schuifpoort verbinden tot een doorlopende baan voor de loopwagens
KeuzeVoor een looprail met een doorsnede van 62 × 59 mm; sleuf van 29 mm, gelijk aan die van de looprail
OmstandighedenDe zinklaag beschermt het staal onder normale omstandigheden tegen corrosie; kies bij contact met zout, chemicaliën of aanhoudend vocht een uitvoering volgens de blootstellingsomstandigheden

Over het product

De railverbinder dient om twee loopraildelen van een hangende schuifpoort met elkaar te verbinden. Hij wordt over de stootvoeg van de looprails geschoven en met schroeven vastgeklemd, zodat de baan voor de loopwagens doorlopend is.

De doorsnede van de railverbinder heeft afmetingen a × h van 62 × 59 mm, een wanddikte s van 4 mm en een sleuf van 29 mm, net als de looprail. De lengte L bedraagt 160 mm en in de bovenwand zitten 6 klemschroeven.

Het staal is verzinkt (verzinkt), wat het onder normale omstandigheden tegen corrosie beschermt. De massa per stuk bedraagt 1,04 kg.

Afmetingen

Buitendoorsnede a × h62 × 59 mm
Wanddikte s4 mm
Sleufbreedte29 mm
Lengte L160 mm
Meegeleverde klemschroeven6
Massa1,04 kg
Afmetingen volgens de tekening van de fabrikant en de productgegevens.

Materiaal en coating

Materiaalstaal
Coatingverzinkt

Verkoopeenheid

Verkoopeenheid1 st.
Massa per eenheid1,04 kg
Massa volgens de gegevens van de leverancier (indicatieve waarde).

Keuze en montage

  • ✓Controleer de doorsnede van de looprail – de railverbinder past op looprails van 62 × 59 mm.
  • ✓Schuif de railverbinder over de stootvoeg van twee loopraildelen, zodat op elk deel de helft van de lengte valt.
  • ✓Lijn de delen uit en draai de 6 klemschroeven vast; controleer of de loopwagen zonder sprong over de verbinding rijdt.

Belangrijk

De railverbinder vervangt geen ophangbeugel. Hang de looprail aan beide zijden van de verbinding op volgens de instructies van het poortsysteem.
