PSG opvangbeugel 60 voor rail 60×60 mm – vrijdragende schuifpoort

PSG opvangbeugel 60 is een duurzaam geleidingselement, bedoeld voor de montage van vrijdragende schuifpoorten die zijn uitgerust met een draagrail met een doorsnede van 60×60 mm. Gemaakt van dik staalplaat met een dikte van 4 mm, zorgt het voor stabiele geleiding en een betrouwbare opvang van de poortvleugel op de loopwagen. De trechtervorm met uitgesperde zijwanden maakt het eenvoudiger om de rail in te voeren, zelfs bij kleine afwijkingen in de uitlijning — dit versnelt de montage en maakt herhaaldelijk bijstellen overbodig.

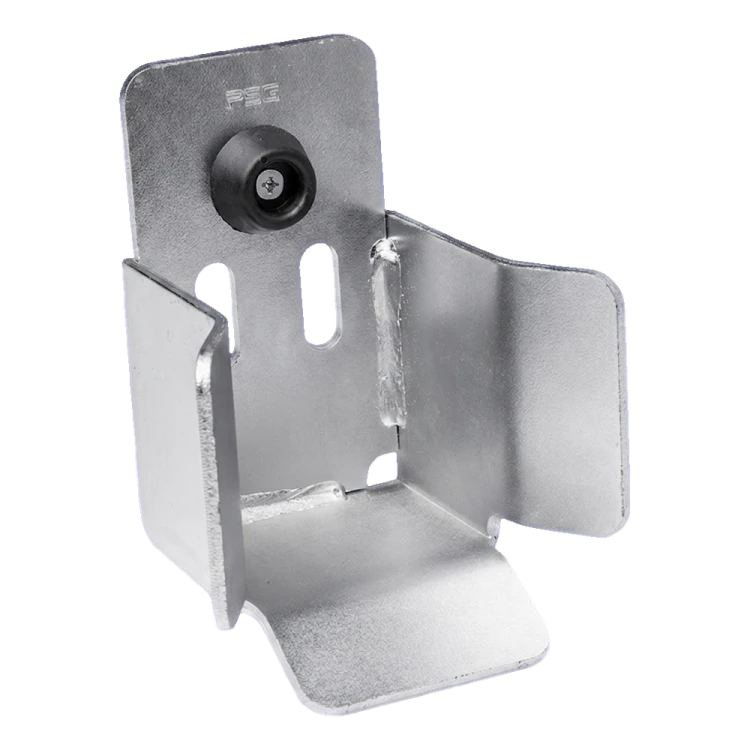

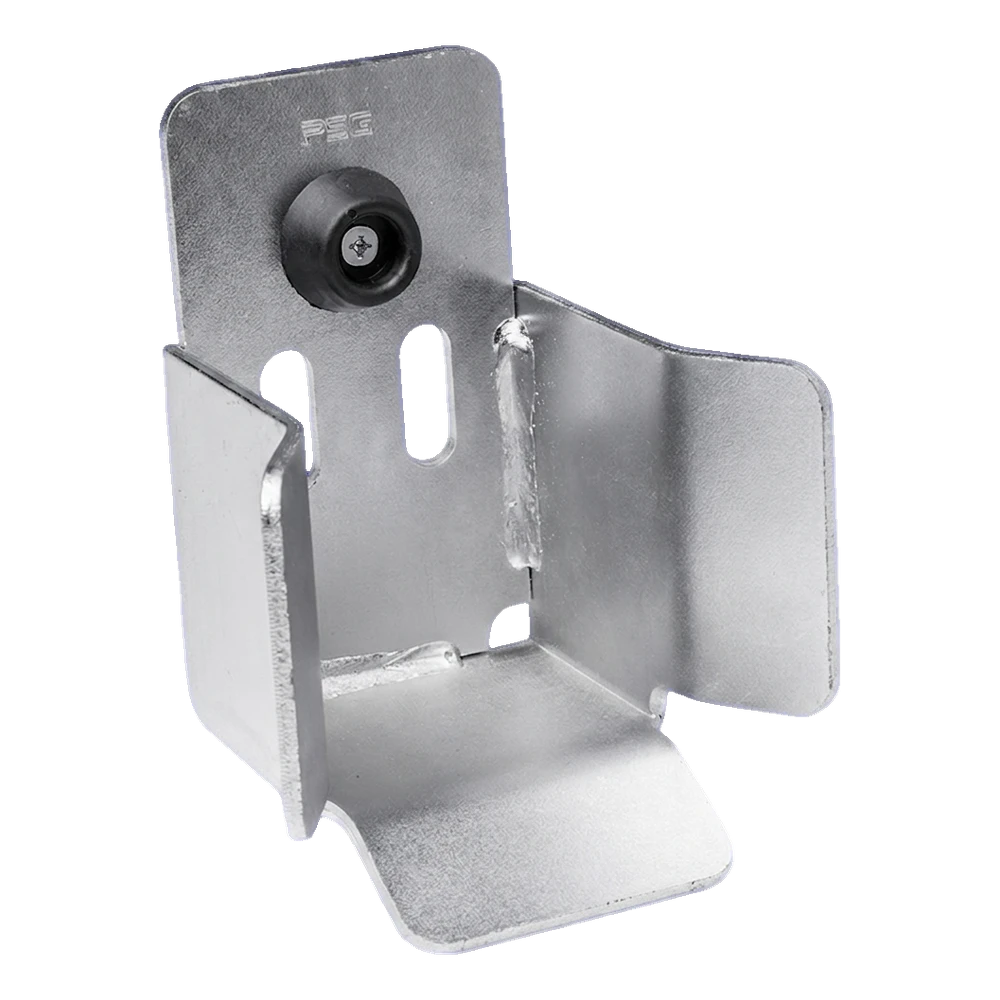

De beugel is uitgerust met een stootrol die op de montageplaat is gemonteerd, trillingen dempt en de rail beschermt tegen direct metaalcontact. Montagegaten in de vorm van sleufgaten maken het mogelijk om de positie van de beugel na het vastschroeven aan de draagconstructie bij te stellen — zo bereikt u een nauwkeurige afstelling zonder opnieuw te hoeven boren.

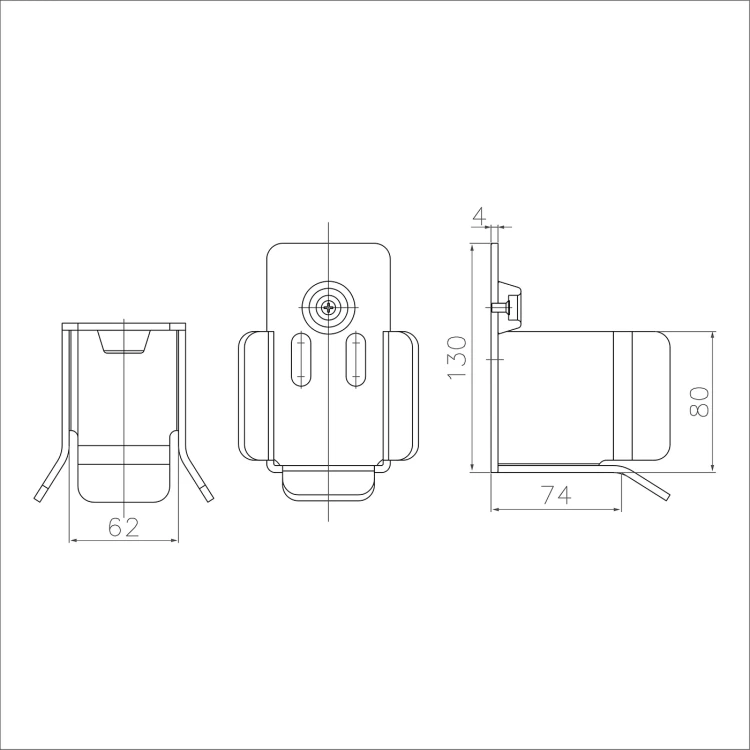

Afmetingen en technische gegevens

Toepassing en montage

De opvangbeugel wordt gemonteerd op een paal of draagconstructie op het eindpunt waar de poort sluit. De taak ervan is het veilig geleiden van de rail naar de loopwagen tijdens het sluiten van de poortvleugel. De uitgesperde, trechtervormige zijwanden compenseren kleine afwijkingen in het poorttraject, wat vooral belangrijk is bij lange overspanningen en wisselende temperaturen die de uitzetting van de constructie beïnvloeden.

Sleufgaten maken een soepele afstelling in verticale en horizontale richting mogelijk zonder nieuwe gaten te hoeven boren — een reële tijdsbesparing op de bouwplaats. De stevige constructie van 4 mm plaatstaal garandeert jarenlange storingsvrije werking, zelfs bij intensief gebruikte industriële poorten.
