PSG

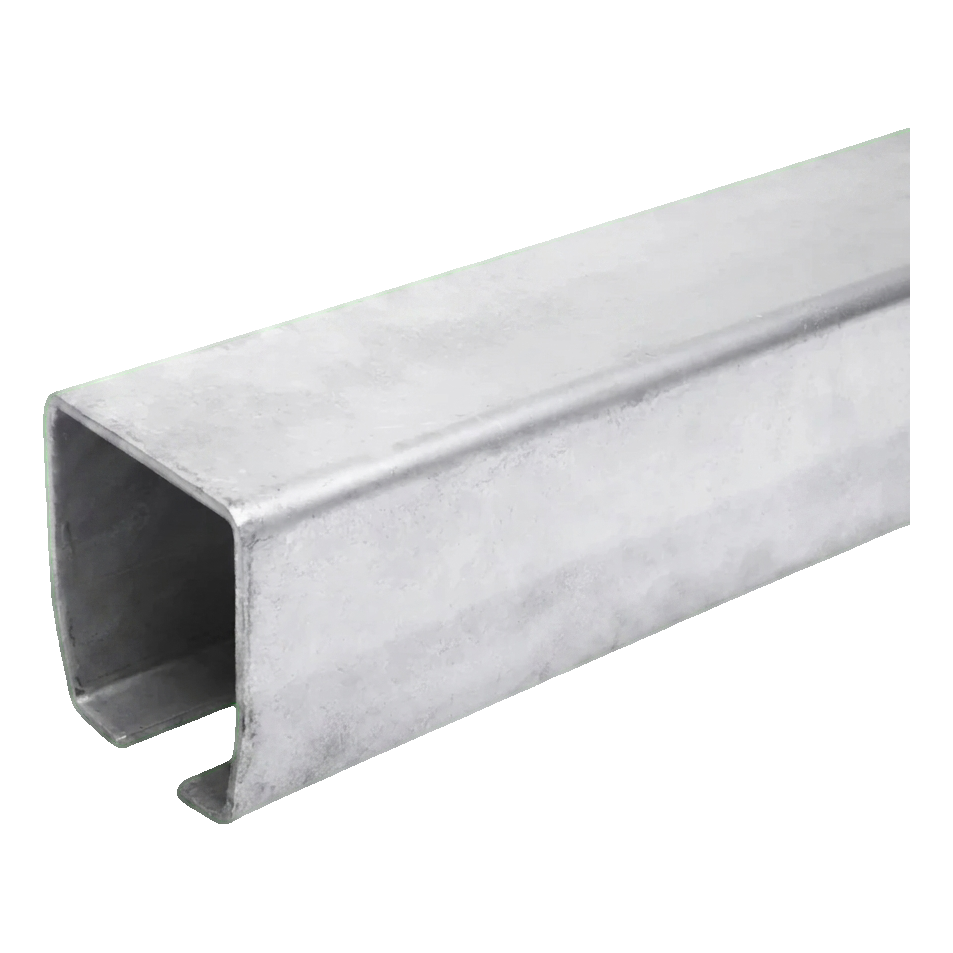

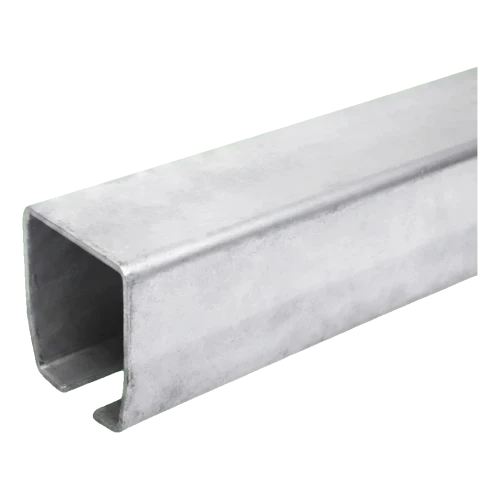

PSG railgeleider voor schuifpoort – U-profiel 140×140×6 mm, lengte 6 m, thermisch verzinkt

Ga naar Productfeedback

PSG railgeleider voor schuifpoort, U-profiel 140×140×6 mm, lengte 6000 mm. Constructiestaal met thermische verzinking, gewicht 130,56 kg. Wanddikte 6 mm, onderste opening 38 mm, hellingshoek 17°.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 474,21
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

Beschikbaarheid:
Tijdelijk niet beschikbaar
Onbeschikbaar

Producteigenschappen

[PIM] szyny-jezdne #115

  • Materiaal Staal

Beschrijving

Looprail voor schuifpoort · C-profiel 140 × 140 mm · 6 m

C-profiel 140 × 140 mm met een wanddikte van 6 mm en een sleuf van 38 mm, lengte 6000 mm, thermisch verzinkt – dragend onderdeel van de vleugel van een vrijdragende schuifpoort

140 × 140 mmdoorsnede
6 mmwanddikte
6 mlengte

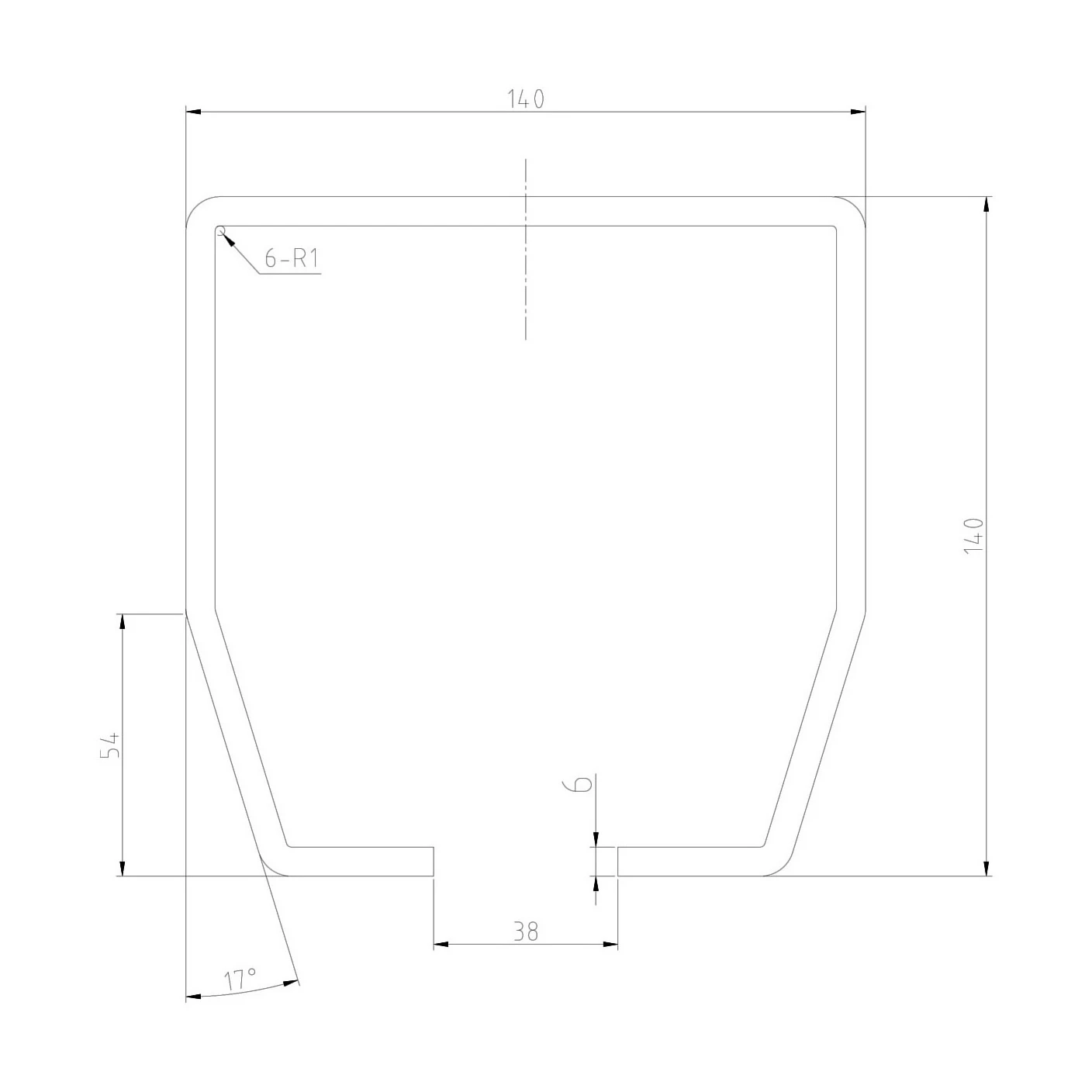

Maattekening van de looprail: profiel a × h = 140 × 140 mm, wanddikte s = 6 mm, sleuf 38 mm, lengte L = 6000 mm
Maattekening op volledige grootte openen
Schematische tekening: profieldoorsnede en zijaanzicht (onderbroken). Afmetingen volgens de tekening van de fabrikant.

Snel kiezen

ToepassingDraagprofiel van de vleugel van een vrijdragende schuifpoort – de rolwagens lopen in het profiel
KeuzeKies rolwagens, een eindkap en een oplooprol die passen bij het profiel van 140 × 140 mm
OmstandighedenDe thermische zinklaag beschermt het staal tegen corrosie; behandel zaagsneden en lasnaden met zinkspray

Over het product

De looprail is het draagprofiel van de vleugel van een vrijdragende schuifpoort. De rail wordt aan de onderrand van de poortvleugel bevestigd. In de rail lopen de rolwagens, die op de fundering zijn gemonteerd.

De doorsnede heeft buitenafmetingen a × h van 140 × 140 mm en een wanddikte s van 6 mm. In de onderwand zit een sleuf van 38 mm waardoor de steunen van de rolwagens lopen. De profiellengte L bedraagt 6000 mm; de afmetingen zijn afkomstig uit de tekening van de fabrikant.

Het profiel is thermisch verzinkt (thermisch verzinkt), wat het onder normale omstandigheden tegen corrosie beschermt. Het gewicht per stuk bedraagt 130,56 kg.

Afmetingen

Buitenafmetingen doorsnede a × h140 × 140 mm
Wanddikte s6 mm
Sleufbreedte38 mm
Lengte L6000 mm
Afmetingen volgens de tekening van de fabrikant.

Materiaal en coating

Materiaalstaal
Coatingthermisch verzinkt

Verkoopeenheid

Verkoopeenheid1 st.
Massa per eenheid130,56 kg
Massa volgens de gegevens van de leverancier (indicatieve waarde).

Keuze en montage

  • ✓Kies rolwagens die passen bij het profiel van 140 × 140 mm – het profiel en de rolwagens moeten dezelfde systeemmaat hebben.
  • ✓Bevestig het profiel aan de onderrand van de poortvleugel met de sleuf naar beneden; de sleuf van 38 mm geleidt de rolwagens.
  • ✓Behandel zaagsneden en lasnaden met zinkspray en sluit de profieluiteinden af met een eindkap met rol.

Belangrijk

Het maximale gewicht en de lengte van de poortvleugel worden bepaald door de set rolwagens, niet door het profiel zelf. Controleer de specificaties van de rolwagens voordat je het profiel kiest.
