PSG schildplaat voor verstelbaar scharnier M16 80×80 mm – roestvast staal AISI 304

Ga naar Productfeedback

Schildplaat voor verstelbaar scharnier M16 PSG van roestvast staal AISI 304. Afmetingen 80×80 mm, plaatdikte 4 mm. Schroefdraad M16, 4 montagegaten ø10,5 mm. Ruwe oppervlak. Voor toegangspoorten en hekken.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 6,92
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad
Levertijd: 24 uur

Producteigenschappen

[PIM] zawiasy #113

  • Schroefdraadtype M16
  • Materiaal AISI 304

Beschrijving

PSG schildplaat voor verstelbaar scharnier M16 80×80 mm – roestvast staal AISI 304

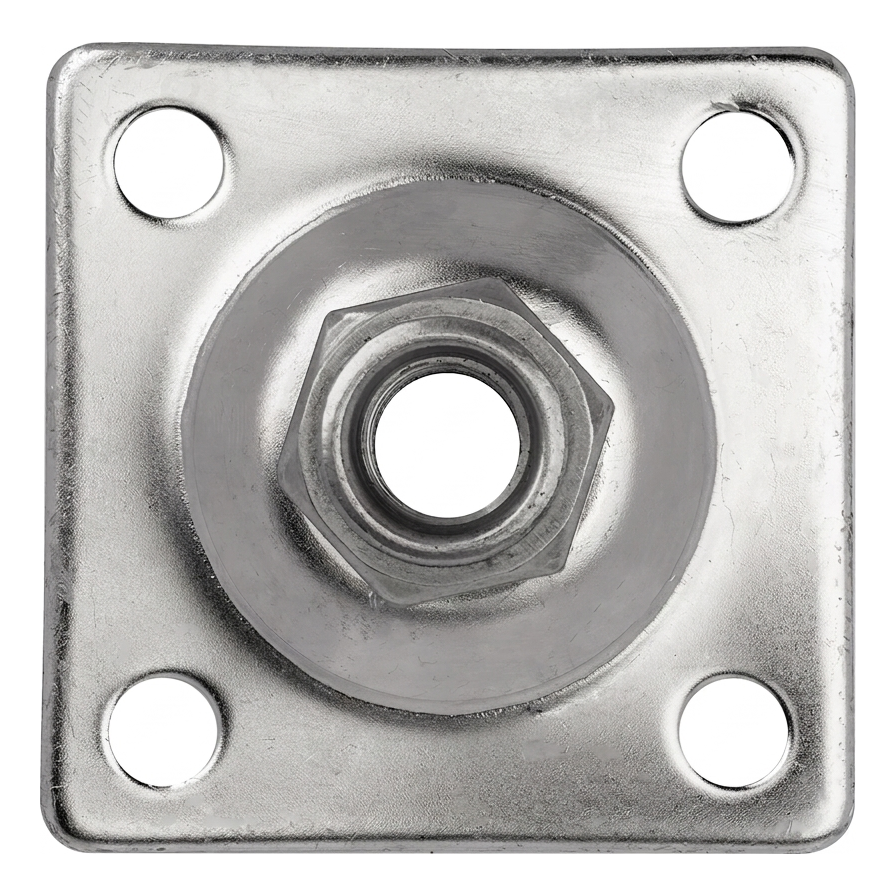

Schildplaat voor verstelbaar scharnier M16 PSG – vooraanzicht van de montageplaat met M16 moer en vier gaten
Schildplaat voor verstelbaar scharnier M16 PSG – vooraanzicht van de montageplaat met M16 moer en vier gaten

Schildplaat voor verstelbaar scharnier M16 van het merk PSG is een solide montage-element bestemd voor bevestiging van verstelbare scharnieren met schroefdraad M16. Gemaakt van roestvast staal AISI 304 garandeert jarenlange corrosiebestendigheid en weerbestendigheid — ideale oplossing voor toegangspoorten, hekken en omheiningen die buiten gemonteerd worden.

De universele constructie van de schildplaat met centraal geplaatste zeskantmoer en vier montagegaten zorgt voor een veilige, stabiele verbinding van het scharnier met de paal of poortframe. Het ruwe oppervlak van het staal maakt verdere bewerking mogelijk — poedercoaten, lakken of laten in natuurlijke uitvoering.

Toepassing

  • Toegangspoorten — enkele en dubbele poorten
  • Tuinhekken en toegangshekken
  • Perceels- en industriële omheiningen
  • Poortconstructies die verstelbare scharnieren M16 vereisen

Belangrijkste eigenschappen

  • Roestvast staal AISI 304 — hoge corrosiebestendigheid, ideaal voor buitentoepassingen
  • Schroefdraad M16 — compatibiliteit met populaire verstelbare scharnieren
  • Universele constructie — symmetrische schildplaat monteerbaar zowel aan linker- als rechterzijde
  • 4 montagegaten met diameter ø10,5 mm — snelle en veilige montage met schroeven
  • Ruwe oppervlak — mogelijkheid tot verven of lakken in gewenste kleur

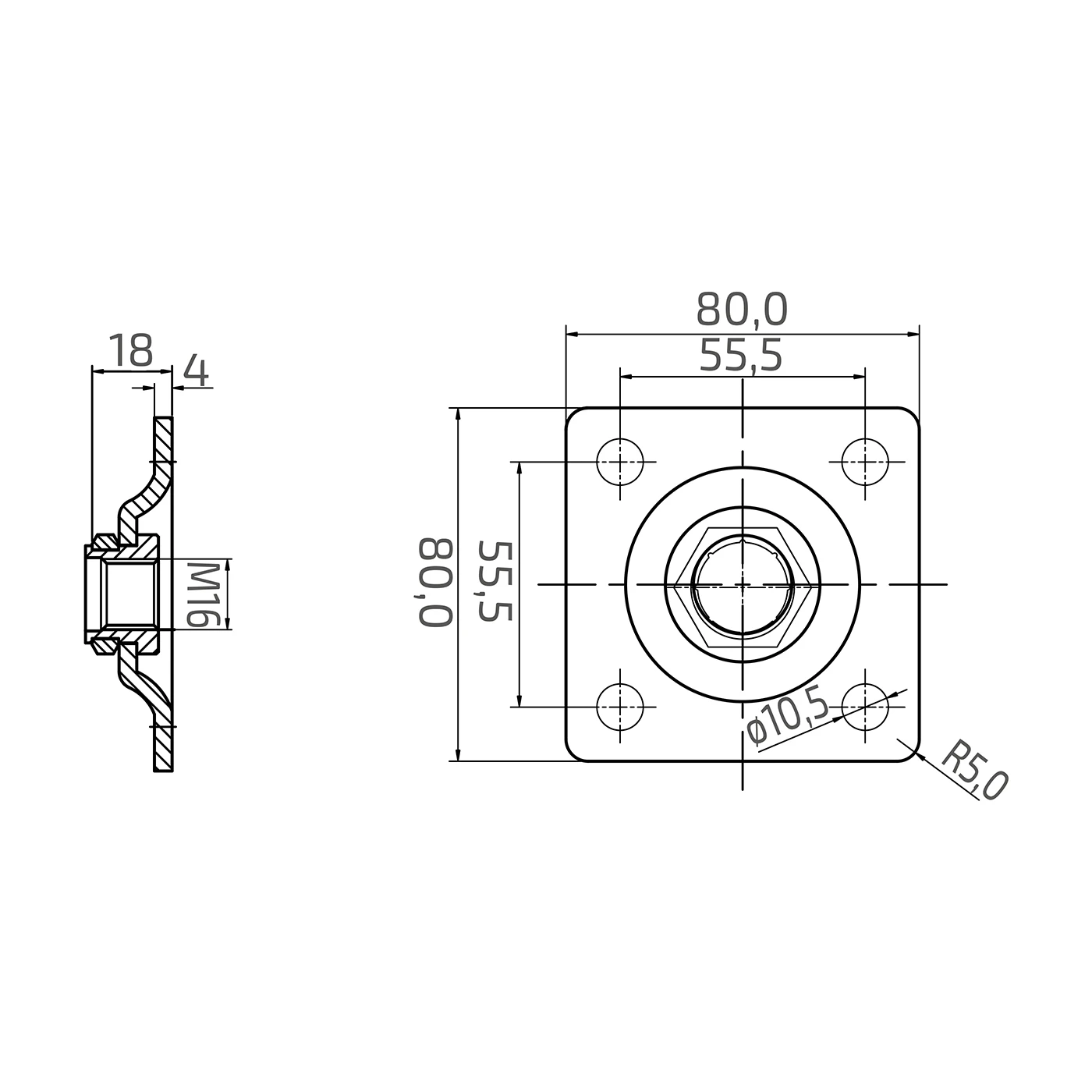

Maattekening van schildplaat voor verstelbaar scharnier M16 – zijaanzicht (doorsnede) en vooraanzicht met afmetingen
Maattekening van schildplaat voor verstelbaar scharnier M16 – zijaanzicht (doorsnede) en vooraanzicht met afmetingen

Afmetingen en technische parameters

  • Afmetingen schildplaat: 80 × 80 mm
  • Plaatdikte: 4 mm
  • Totale diepte (met moer): 18 mm
  • Schroefdraad moer: M16
  • Hartafstand montagegaten: 55,5 × 55,5 mm
  • Diameter montagegaten: ø10,5 mm
  • Afrondingsstraal hoeken: R5,0 mm
  • Materiaal: roestvast staal AISI 304
  • Oppervlak: ruw
  • Gewicht: 0,19 kg
  • Merk: PSG
  • EAN: 5903313205818

Corrosiebestendigheid

Het gebruik van roestvast staal AISI 304 is een garantie voor duurzaamheid zelfs onder moeilijke weersomstandigheden. Het materiaal behoudt jarenlang een esthetische, metallic uitstraling tijdens gebruik, zonder te roesten door regen, sneeuw of vocht. Voor installatiebedrijven betekent dit geen klachten gerelateerd aan corrosie en minder garantieservice — een eenmaal gemonteerde schildplaat functioneert jarenlang zonder onderhoud.

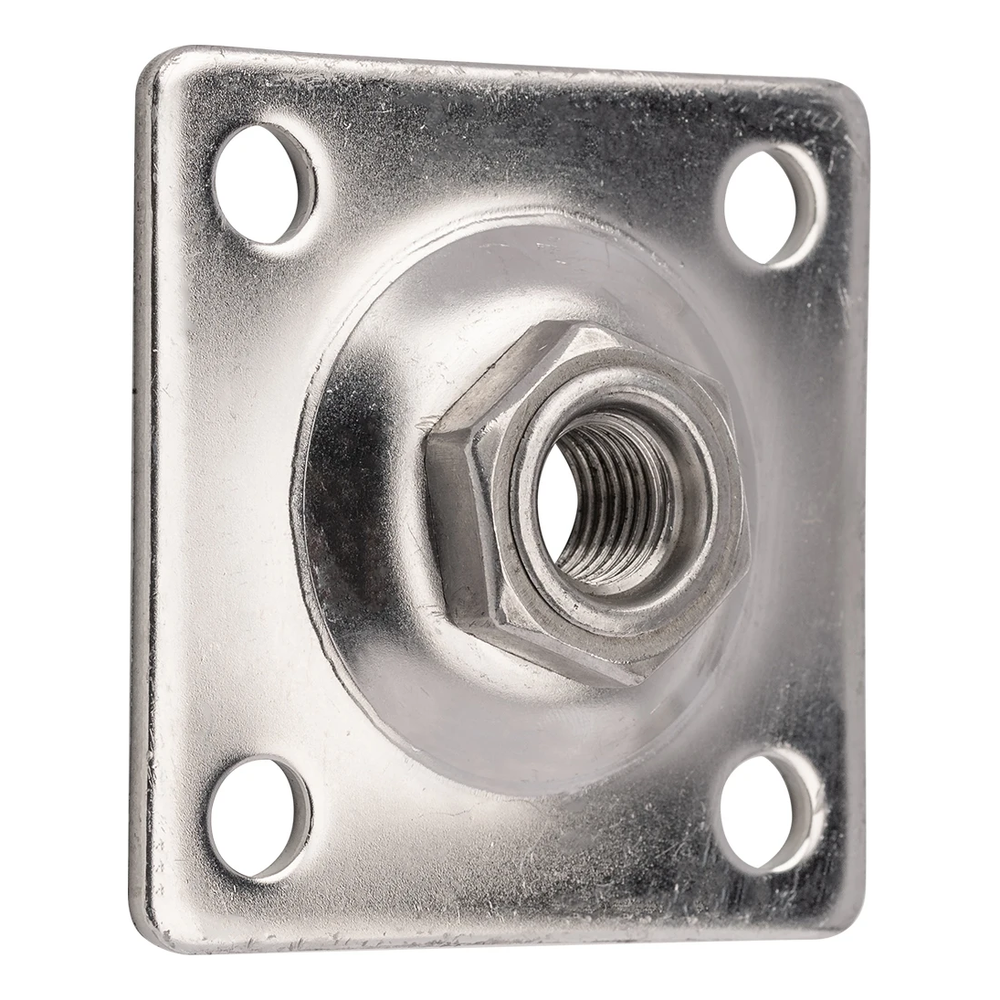

Schildplaat voor verstelbaar scharnier M16 PSG – perspectivisch aanzicht dat de inwendige schroefdraad van de moer toont
Schildplaat voor verstelbaar scharnier M16 PSG – perspectivisch aanzicht dat de inwendige schroefdraad van de moer toont

Montage

De schildplaat wordt gemonteerd met behulp van vier schroeven (voor gaten met diameter ø10,5 mm) direct aan de poortpaal of constructieframe. De hartafstand van gaten 55,5 × 55,5 mm maakt stabiele verdeling van krachten over het gehele verbindingsoppervlak mogelijk. In de centrale moer wordt de pen van het verstelbare scharnier met schroefdraad M16 geschroefd, wat precieze regeling van de poortvleugelpositie na montage mogelijk maakt.
