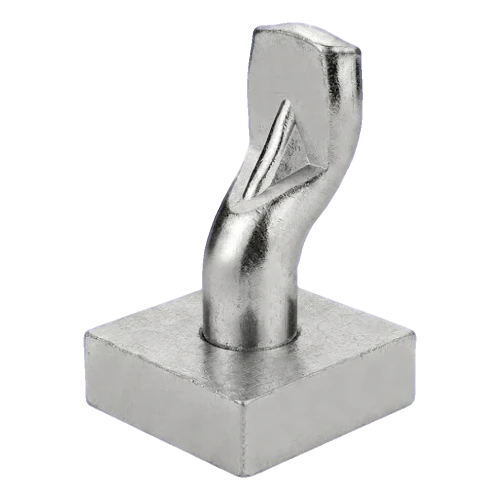

PSG spil met plaat 60×60 mm – onderste scharnier voor vleugelpoort

Ga naar Productfeedback

PSG spil met stalen plaat, onderste scharnier voor vleugelpoort. Montageplaat 60×60×15 mm, spil Ø20 mm, lengte 89 mm. Draagvermogen scharnierenpaar 150 kg op vleugel 2 m. Gewicht 0,59 kg.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 4,52
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad
Levertijd: 6 Werkdagen

Producteigenschappen

[PIM] zawiasy #113

  • Materiaal Staal
  • Diameter 20

Beschrijving

PSG spil met plaat 60×60 mm – onderste scharnier voor vleugelpoort

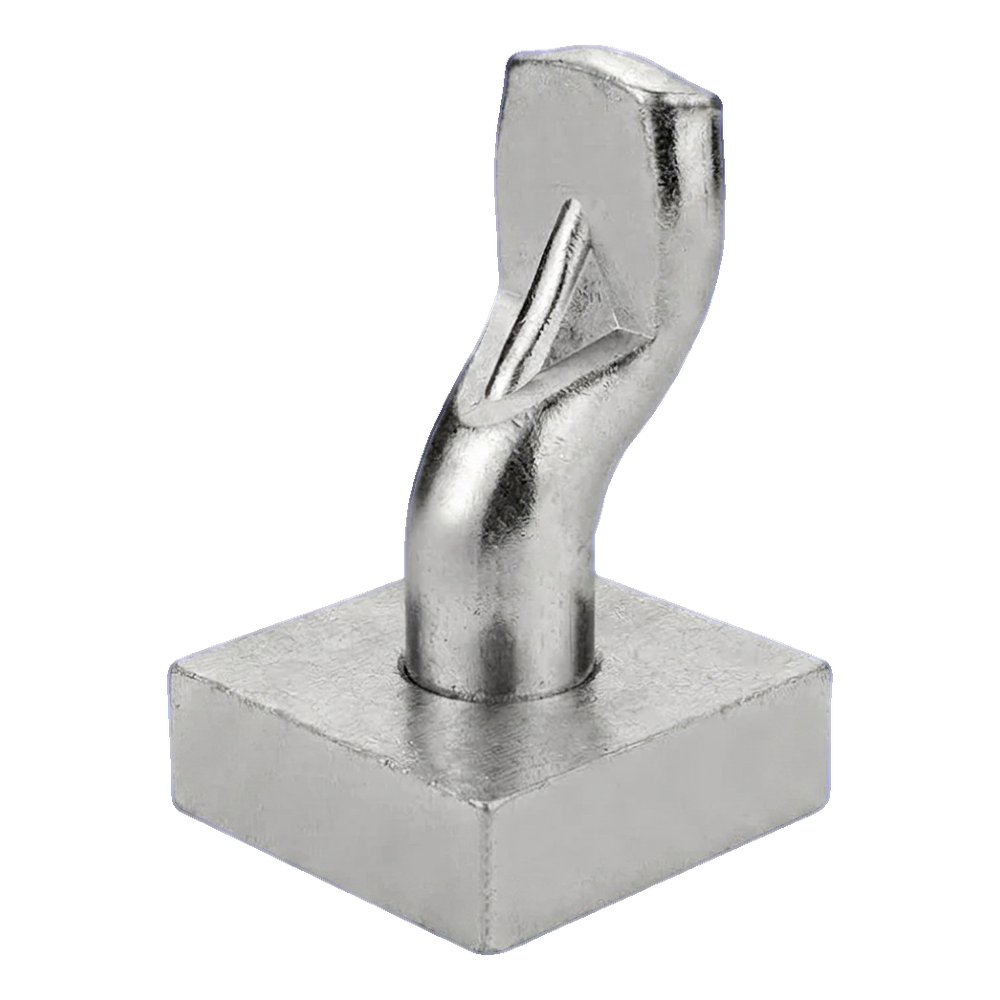

PSG spil met plaat – onderste scharnier voor vleugelpoort, algemeen aanzicht
PSG spil met plaat – onderste scharnier voor vleugelpoort, algemeen aanzicht

PSG spil met plaat (30) is een stalen onderste scharnier bestemd voor montage van vleugelpoorten. Het element bestaat uit een spil die wordt geplaatst in de huls van het bovenste scharnier en een vierkante montageplaat die aan de basis van de poort wordt bevestigd. De solide, eendellige stalen constructie zorgt voor hoog draagvermogen en duurzaamheid zelfs bij intensief gebruik.

De toegestane belasting van een scharnierenpaar (boven + onder) op een poortvleugel van 2 m lengte bedraagt 150 kg, wat veilige ophanginge van zware vleugels met volle of paneel vulling mogelijk maakt. De spil wordt van onderaf gemonteerd — de plaat vormt een stabiele basis, en de geprofileerde tap met gleuf zorgt voor betrouwbare plaatsing en vrije rotatie van de vleugel.

Afmetingen en technische parameters

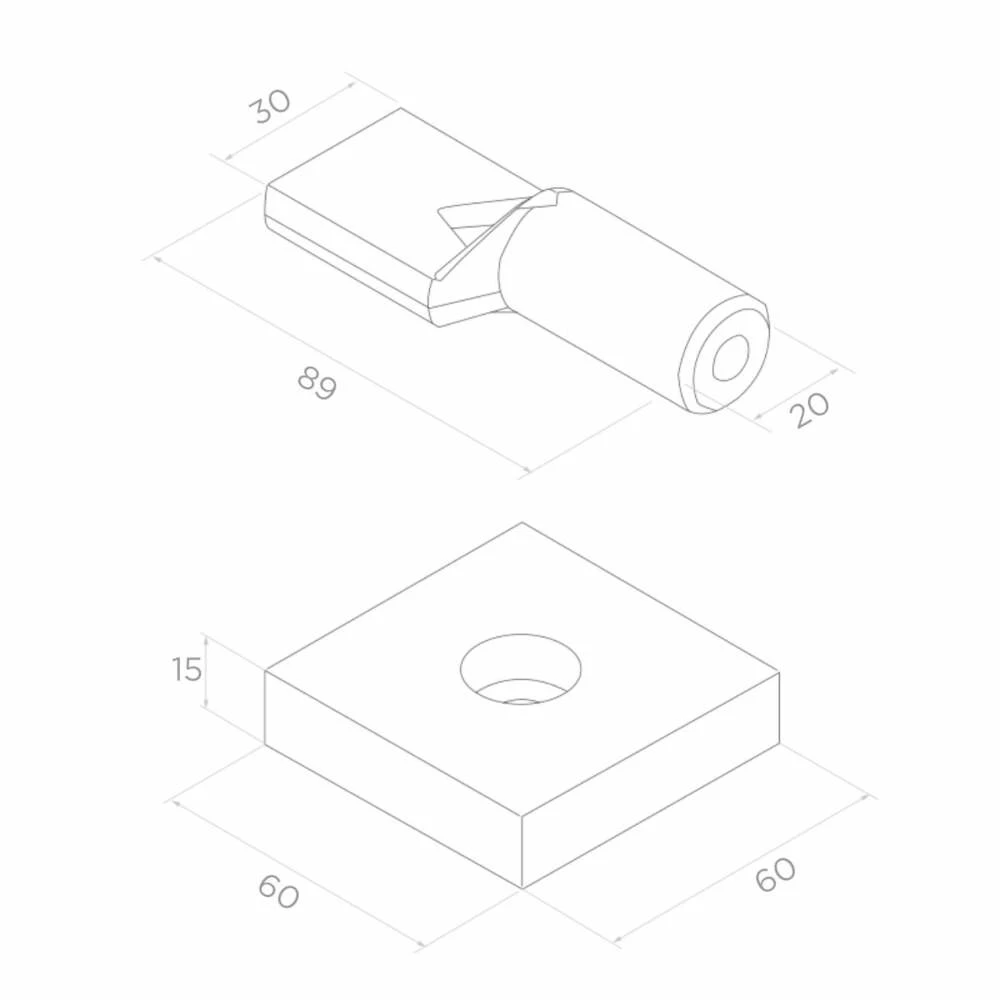

Maattekening spil met plaat – isometrisch aanzicht met afmetingen
Maattekening spil met plaat – isometrisch aanzicht met afmetingen
  • Totale lengte spil: 89 mm
  • Breedte spilkop: 30 mm
  • Diameter cilindrisch deel spil (rotatie-as): Ø20 mm
  • Afmetingen montageplaat: 60 × 60 mm
  • Dikte montageplaat: 15 mm
  • Materiaal: staal
  • Gewicht: 0,59 kg
  • Toegestane belasting scharnierenpaar (vleugel 2 m): 150 kg
  • EAN: 5901289676243
  • Fabrikant: PSG

Toepassing en montage

De spil met plaat is het onderste element van het scharnier van een vleugelpoort. De plaat wordt gemonteerd aan de paal of basis van de omheining met schroeven (centraal gat in de plaat), en de spil vormt de as waarop de poortvleugel draait. Het product is bestemd voor gebruik in combinatie met een geschikt bovenste scharnier — samen vormen ze een compleet scharniersysteem voor één vleugel. Dankzij de massieve constructie en eenvoudige geometrie is de montage snel en vereist geen gespecialiseerd gereedschap, wat resulteert in kortere uitvoeringstijd van opdrachten op de bouwplaats.
