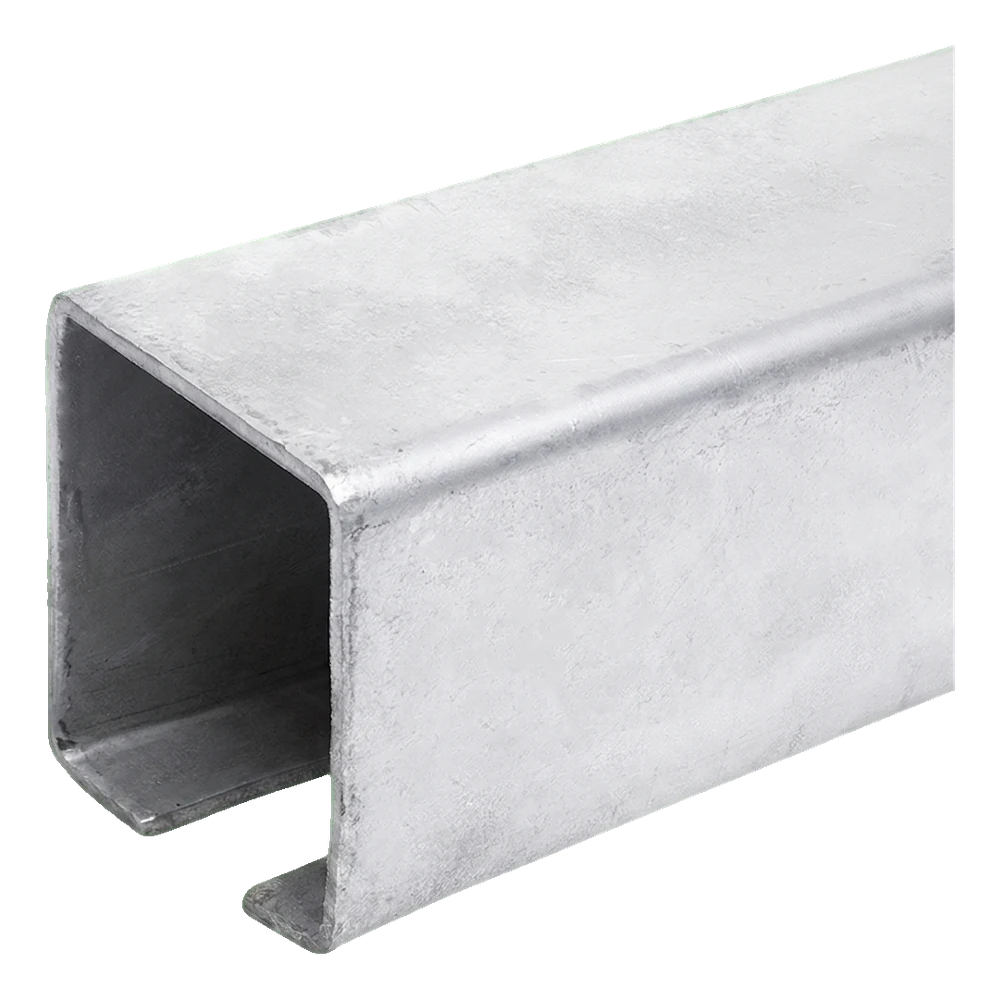

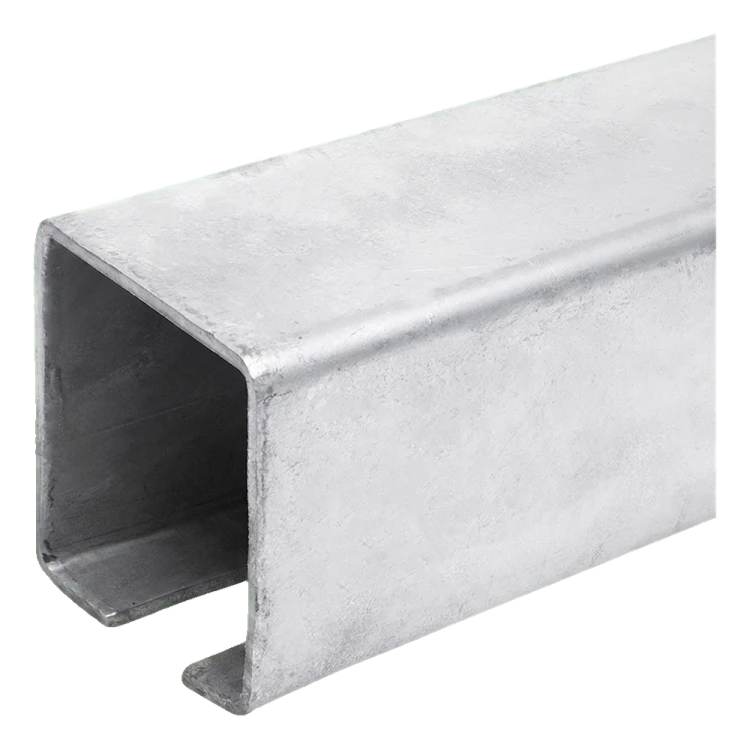

PSG stalen looprail voor hangende schuifpoorten 50×50 mm, lengte 6000 mm

Profiel 50 × 50 mm met een wanddikte van 3 mm en een sleuf van 17,5 mm, lengte 6000 mm – bovenrail voor de loopwagens van een hangende schuifpoort

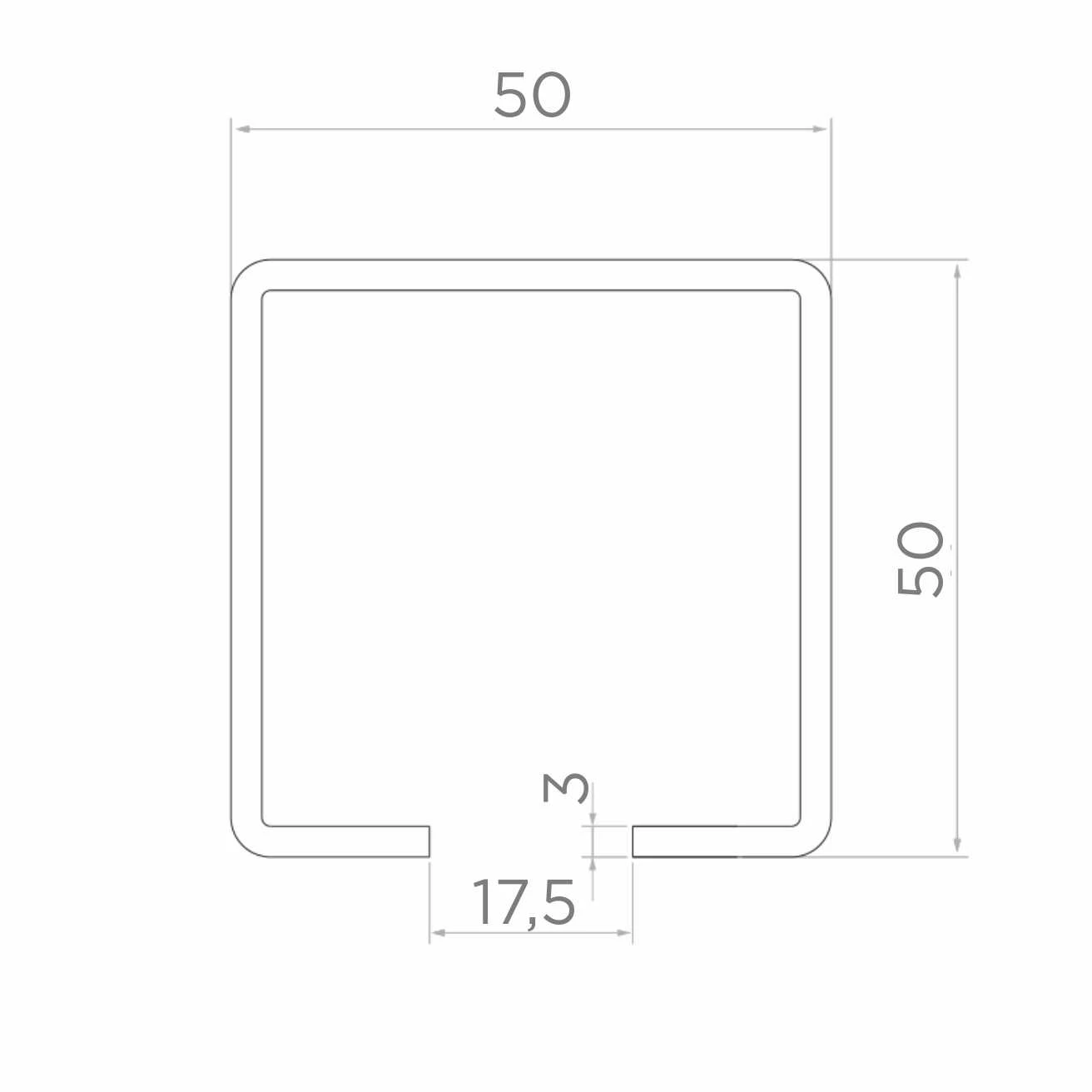

Maattekening op volledige grootte openen

Over het product

De looprail van een hangende schuifpoort is de bovenrail waarin de loopwagens lopen die de poortvleugel dragen. De looprail wordt met de sleuf naar beneden aan ophangbeugels opgehangen, terwijl de poortvleugel aan de loopwagens hangt die door de sleuf lopen.

De doorsnede heeft buitenmaten a × h van 50 × 50 mm en een wanddikte s van 3 mm. De sleuf aan de onderzijde is 17,5 mm breed en de lengte L van de looprail bedraagt 6000 mm.

De massa per stuk bedraagt 21,35 kg. De looprail kan op maat worden gezaagd, passend bij de lengte van de poortvleugel en de loopweg.

Afmetingen

Materiaal en coating

Verkoopeenheid

Keuze en montage

• ✓Kies loopwagens die passen bij het profiel 50 × 50 mm – de looprail, loopwagens en ophangbeugels moeten tot hetzelfde systeem behoren.
• ✓Hang de looprail met de sleuf naar beneden aan ophangbeugels die aan de latei of draagconstructie zijn vastgeschroefd, met tussenafstanden volgens de montagehandleiding van het systeem.
• ✓Verbind opeenvolgende raildelen met een verbindingsstuk en sluit de uiteinden van de looprail af met een eindkap.
