PSG stalen looprail voor schuifpoorten 70×70 mm, L=6000 mm

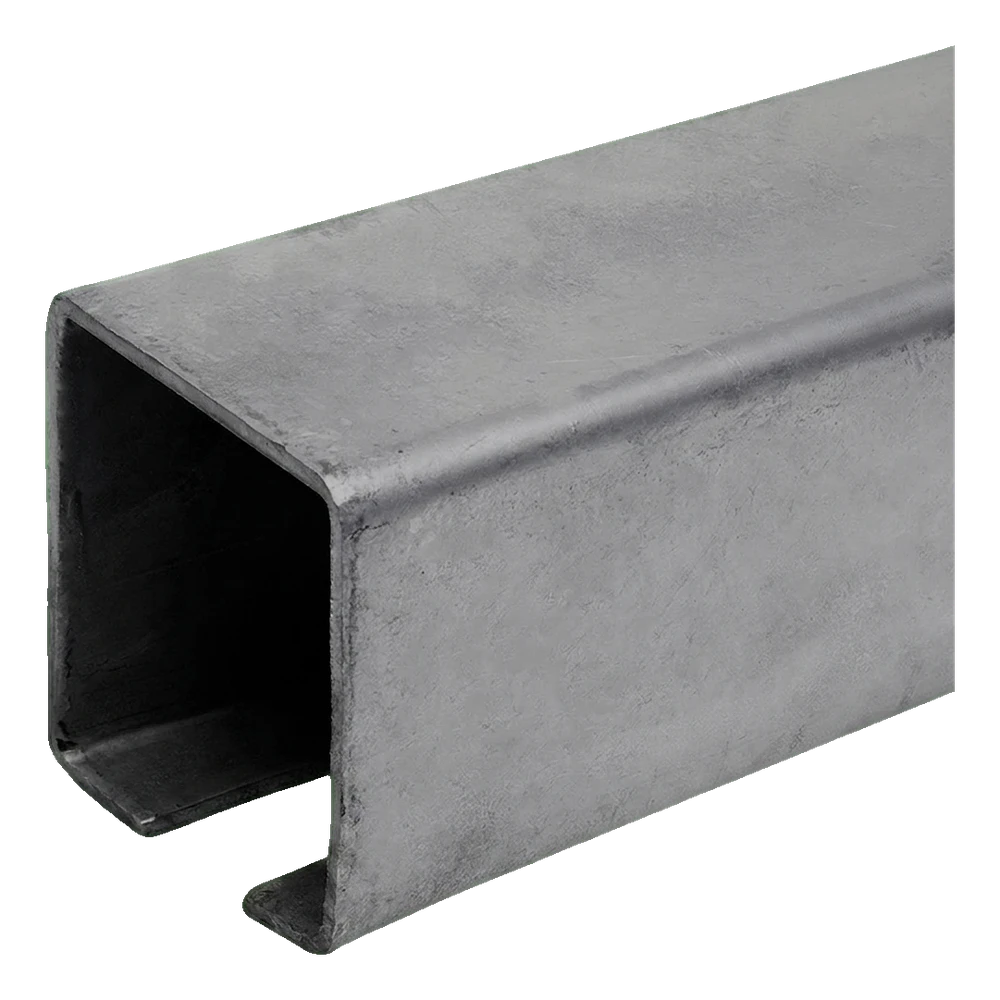

C-profiel 70 × 70 mm met een wanddikte van 4 mm en een sleuf van 22,5 mm, lengte 6000 mm – dragend element van de poortvleugel van een vrijdragende schuifpoort

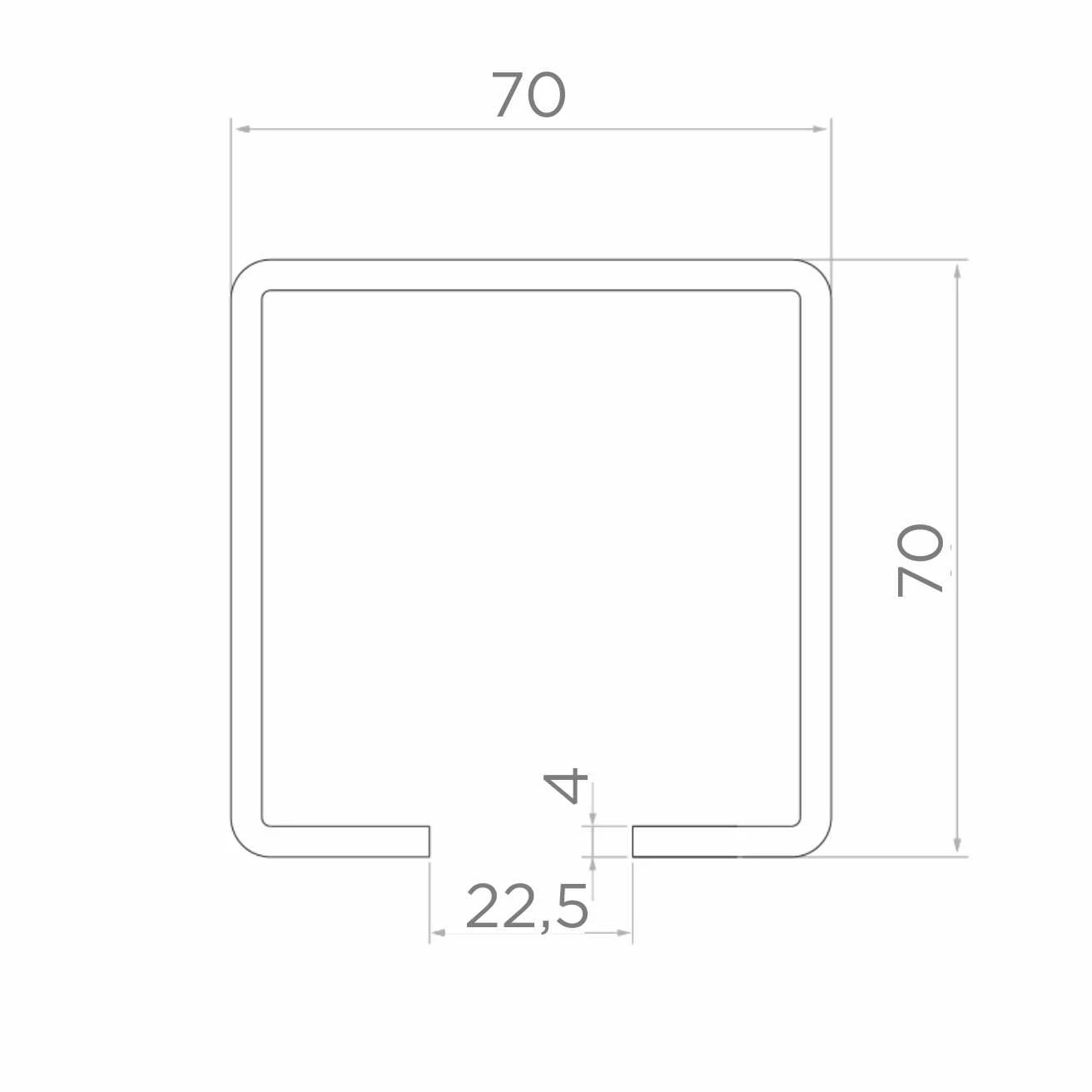

Maattekening op volledige grootte openen

Over het product

De looprail is het draagprofiel van de poortvleugel van een vrijdragende schuifpoort. Het profiel wordt aan de constructie van de poortvleugel gelast, en binnenin lopen de rollenwagens die op de fundering zijn bevestigd.

De doorsnede heeft buitenmaten a × h van 70 × 70 mm en een wanddikte s van 4 mm. In de onderwand zit een sleuf van 22,5 mm waar de steunen van de rollenwagens doorheen gaan. De profiellengte L bedraagt 6000 mm; de afmetingen zijn afkomstig van de tekening van de fabrikant.

Het profiel is van staal zonder coating en moet daarom na het maken van de poortvleugel tegen corrosie worden beschermd. De massa per stuk bedraagt 40,2 kg.

Afmetingen

Materiaal en coating

Verkoopeenheid

Keuze en montage

• ✓Kies rollenwagens die passen bij het profiel 70 × 70 mm – het profiel en de rollenwagens moeten dezelfde systeemmaat hebben.
• ✓Zaag het profiel op maat en las het met de sleuf naar beneden aan de constructie van de poortvleugel; de sleuf van 22,5 mm geleidt de rollenwagens.
• ✓Bescherm het staal na het lassen tegen corrosie en sluit de uiteinden van het profiel af met een eindkap met rol.
