PSG

PSG stalen montageplaat voor rollers van schuifpoorten 100×20 mm

Ga naar Productfeedback

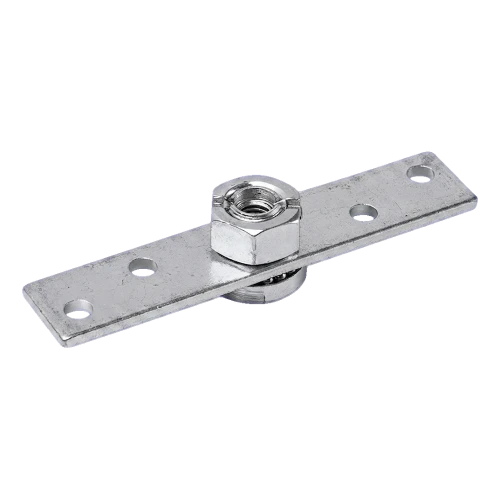

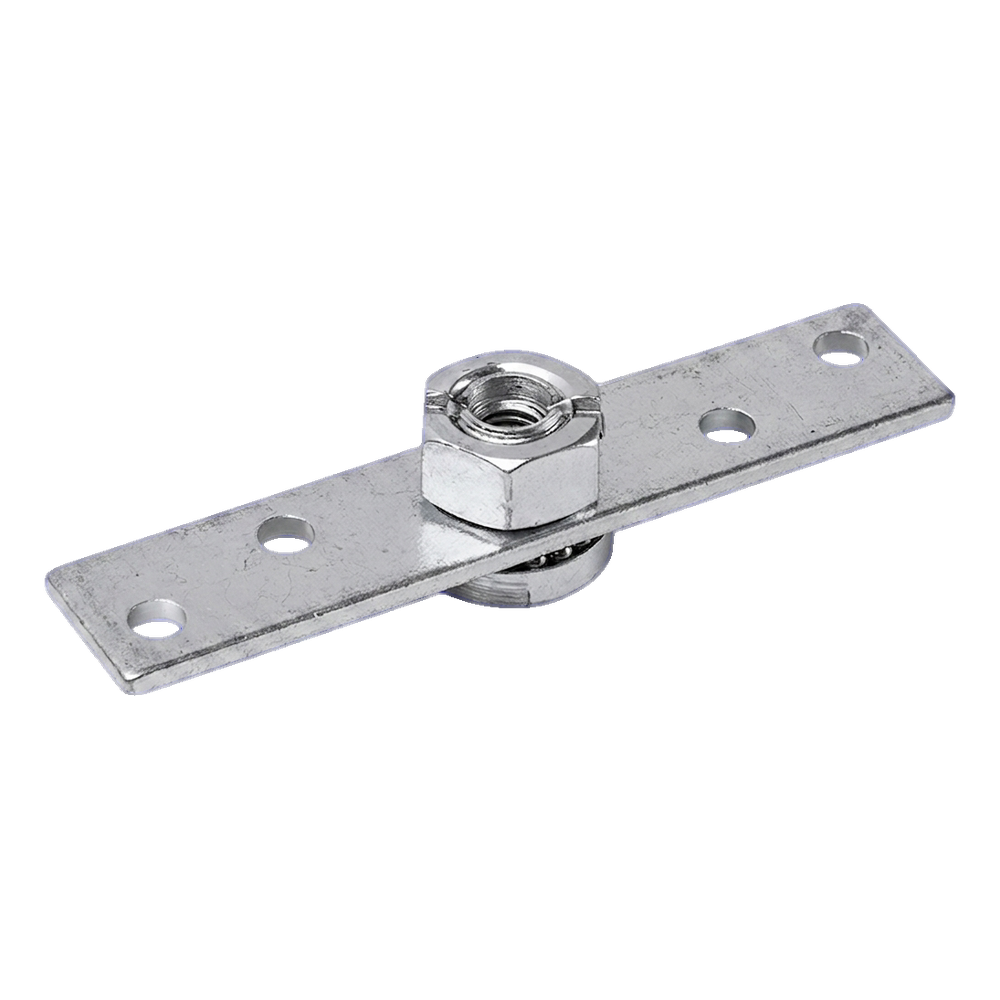

PSG stalen montageplaat met draaibare bevestiging voor rollerset van schuifpoorten. Afmetingen 100×20 mm, 4 montagegaten, gewicht 0,08 kg. Centrale draaias met moer.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 2,21
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad
Levertijd: 6 Werkdagen

Producteigenschappen

[PIM] szyny-jezdne #115

  • Materiaal Staal

Beschrijving

Montageplaat voor schuifpoortrollen · 100 × 20 mm

Platstaal 100 × 20 mm met vier montagegaten en een centrale draaias met moer – voor draaibare bevestiging van de rollenset

100 mmlengte
20 mmbreedte
4 + 1montagegaten

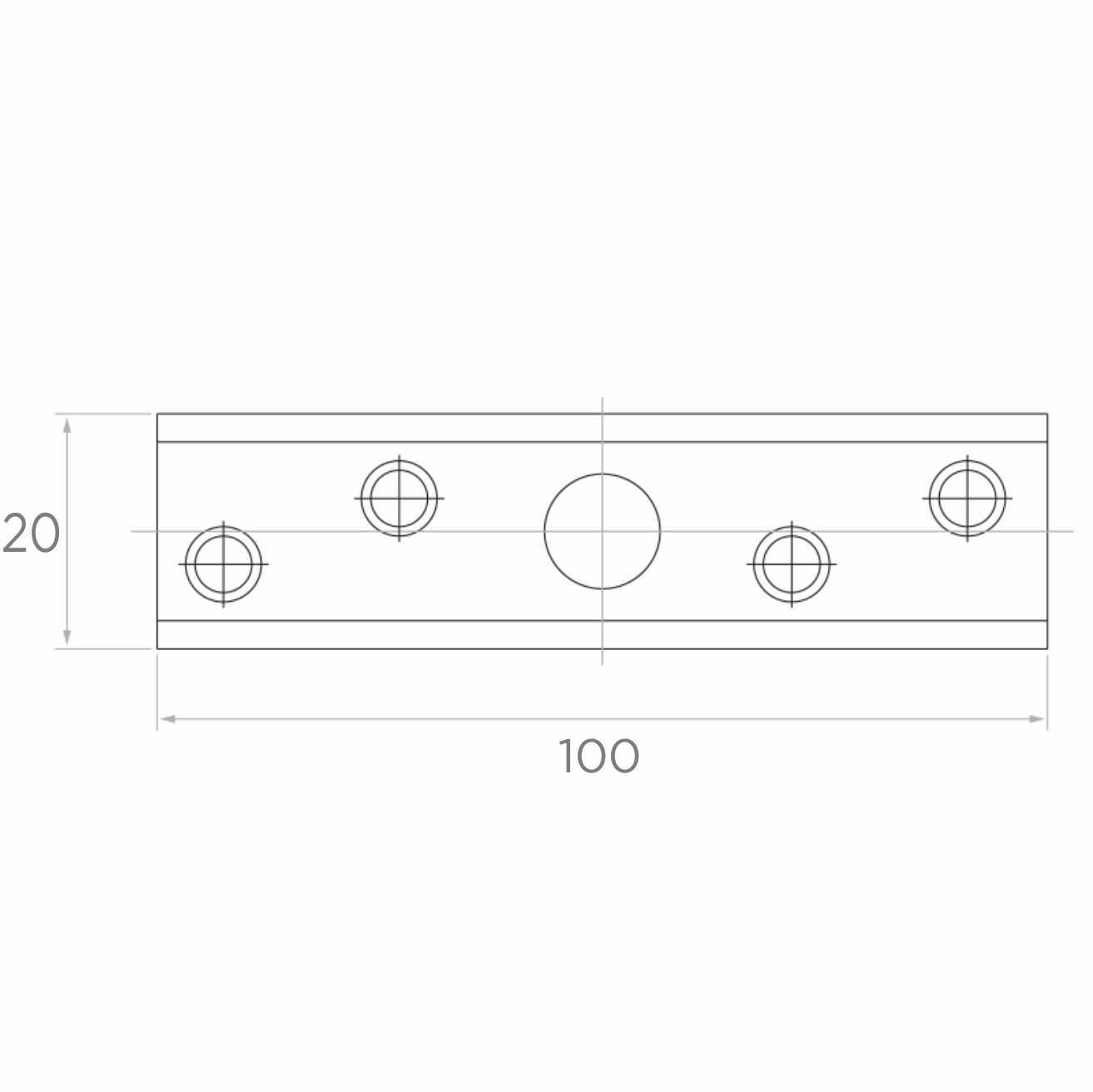

Maattekening van de montageplaat: L = 100 mm, W = 20 mm
Maattekening op volledige grootte openen
Schematische tekening: boven- en zijaanzicht. Afmetingen L en W volgens de tekening van de fabrikant; posities van de gaten volgens de tekening, de diameters en de moer zijn indicatief weergegeven.

Snel kiezen

ToepassingDraaibare bevestiging van een set geleide- of looprollen van een schuifpoort aan de constructie
KeuzePlaat 100 × 20 mm; kies rollen die passen bij de schroefdraad van de moer op de draaias van de plaat

Over het product

De montageplaat verbindt de rollenset van de schuifpoort met de constructie van de poort of het hekwerk. Dankzij de centrale draaias met moer kunnen de rollen zich langs de looprail uitlijnen, wat de wrijving vermindert en het afstellen vergemakkelijkt.

De plaat heeft een lengte L van 100 mm en een breedte W van 20 mm. Aan weerszijden van de as bevinden zich telkens twee montagegaten, verspringend ten opzichte van het midden van de plaat.

De massa per stuk bedraagt 0,08 kg. De fabrikant vermeldt geen draagvermogen – stem de plaat af op de rollenset.

Afmetingen

Lengte L100 mm
Breedte W20 mm
Montagegaten4 boczne + 1 centralny (oś obrotu)
Massa0,08 kg
Afmetingen volgens de tekening van de fabrikant en de productgegevens; de fabrikant vermeldt geen gatdiameters of plaatdikte.

Materiaal en coating

Materiaalstaal

Verkoopeenheid

Verkoopeenheid1 st.
Massa per eenheid0,08 kg
Massa volgens de gegevens van de leverancier (indicatieve waarde).

Keuze en montage

  • ✓Plaats de plaat op de constructie zodat de draaias in lijn ligt met de looprail of geleider.
  • ✓Schroef de plaat vast via de vier montagegaten; kies bevestigingsmiddelen die geschikt zijn voor de constructie.
  • ✓Bevestig de rollenset op de draaias en controleer of de rollen zich vrij langs de looprail kunnen uitlijnen.

Belangrijk

De fabrikant vermeldt geen draagvermogen voor de plaat. De toelaatbare belasting wordt bepaald door de rollenset en de montagewijze.
