PSG steun voor opvangbeugel van schuifpoort – zijmontage, staal
Laat feedback achter over het product
PSG-steun voor opvangbeugel van staal, zijmontage. Staalplaat van 4 mm, afmetingen 174×113×175 mm, gewicht 1,156 kg. Uitsteek 175 mm, montagegaten 3×⌀12 mm, regelgaten 130×11 mm. Voor vrijdragende schuifpoorten.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 001-274
Beschrijving
PSG steun voor opvangbeugel van schuifpoort – zijmontage, staal

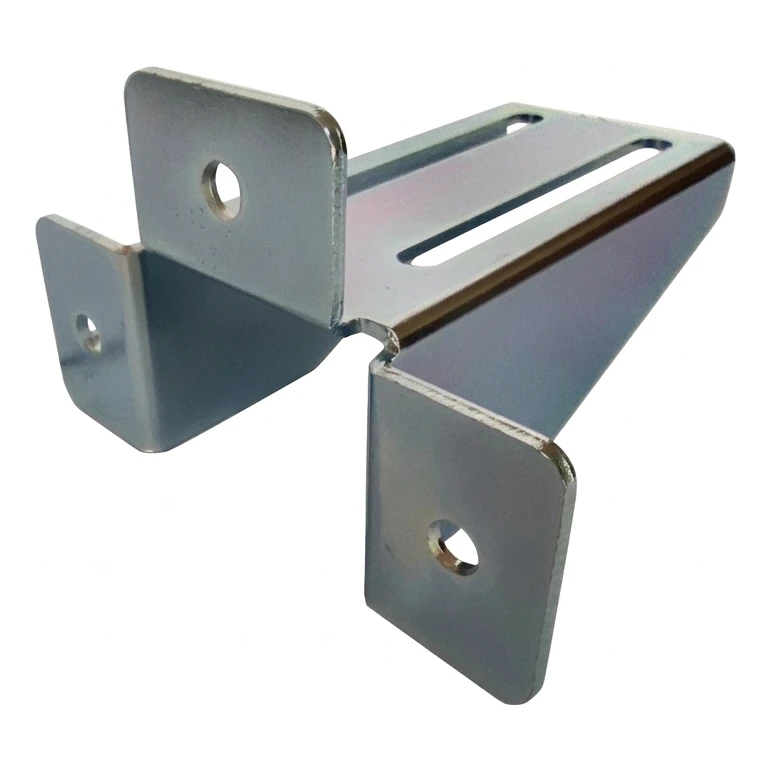

De PSG-steun voor de opvangbeugel is een stalen constructie-element bestemd voor de zijdelingse montage van het opvangpunt bij vrijdragende schuifpoorten. Dankzij de stevige constructie van staalplaat met een dikte van 4 mm en nauwkeurige montagegaten zorgt de steun voor een duurzame en stabiele bevestiging van de rollenbeugel aan een paal of muur. Het product verkort de installatietijd — dankzij de langgaten (sleufgaten) kan de positie worden versteld zonder opnieuw te boren.
De steun is een onmisbaar onderdeel van schuifpoortsystemen waarbij de opvangbeugel zijdelings in plaats van van bovenaf moet worden gemonteerd. Hij is geschikt voor alle situaties waarin de constructie van de paal of muur vereist dat het opvangpunt van het montageoppervlak wordt weggeplaatst — de uitsteek van 175 mm zorgt voor de juiste afstand.

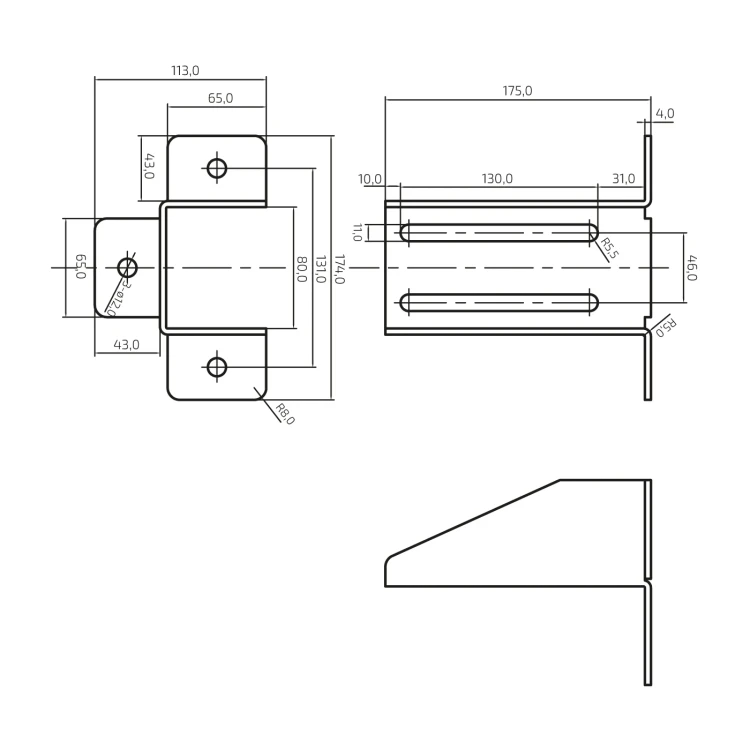

Buitenafmetingen
- Totale hoogte: 174 mm
- Totale breedte: 113 mm
- Lengte (uitsteek vanaf de muur): 175 mm
- Hoogte van het huis: 80 mm
- Plaatdikte: 4 mm
- Gewicht: 1,156 kg
Montage- en regelgaten
- Montagegaten: 3 × ⌀12 mm (op de zijflenzen)
- Hartafstand van de montagegaten (verticaal): 131 mm
- Langgaten (sleufgaten): lengte 130 mm, breedte 11 mm
- Hartafstand van de sleufgaten (verticaal): 46 mm
- Afstand van het sleufgat tot de voorrand: 10 mm
- Afstand van het sleufgat tot de achterrand: 31 mm
- Afrondingsradius van het sleufgat: R5,5
Bevestigingsflenzen
- Afmetingen van de zijflenzen: 65 × 43 mm
- Afmetingen van de voorflens: 65 × 43 mm
- Afrondingsradius van de rand: R8
- Buigradius: R5
Materiaal- en identificatiegegevens
- Materiaal: staalplaat
- Fabrikant: PSG
- EAN: 5903313203593
De steun is geschikt voor montage op zowel stalen als betonnen palen. Dankzij de langgaten kan de positie van het opvangpunt horizontaal nauwkeurig worden versteld, wat vooral handig is bij het corrigeren van de poortas nadat de palen zijn geplaatst. Drie ronde gaten ⌀12 mm in de flenzen zorgen voor een betrouwbare verankering van het element aan de ondergrond.
