PSG steun voor opvangbeugel van vrijdragende schuifpoort 130×75 mm
Laat feedback achter over het product
PSG-steun voor de opvangbeugel van een vrijdragende schuifpoort, gemaakt van verzinkt staal. Afmetingen 130×75×55 mm, plaatdikte 3 mm. Hoekprofiel met sleufgaten voor het verstellen van de positie. Voor zijdelingse montage van de opvangbehuizing. Gewicht 0,28 kg.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 001-250
Beschrijving
PSG steun voor opvangbeugel van vrijdragende schuifpoort 130×75 mm

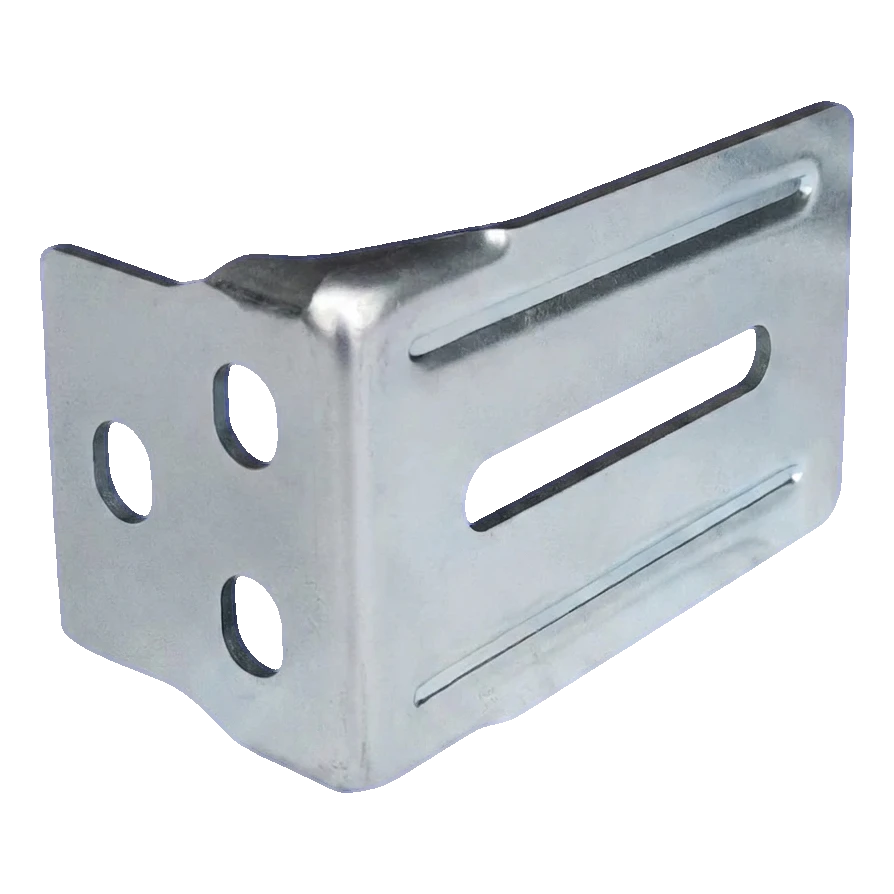

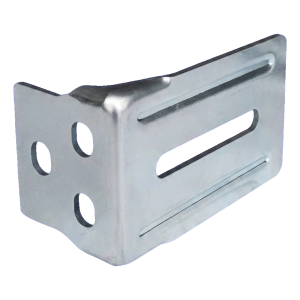

De PSG-steun voor de opvangbeugel is een stalen hoekprofiel, bedoeld voor de zijdelingse montage van de opvangbehuizing bij vrijdragende schuifpoorten. Dankzij de stevige constructie van staalplaat met een dikte van 3 mm zorgt hij voor een stabiele en duurzame bevestiging van het opvangmechanisme — het sleutelelement dat verantwoordelijk is voor het correct sluiten van de schuifpoort.
De steun heeft de vorm van een L en is voorzien van sleufgaten (langgaten) zowel op de verticale als op de horizontale flens, waardoor de positie van de opvangbeugel tijdens de montage nauwkeurig kan worden versteld. De ronde gaten op de verticale wand dienen voor extra bevestiging. Dankzij deze constructie kunnen installateurs snel monteren met de mogelijkheid om de afstelling te corrigeren, zonder nieuwe gaten te hoeven boren.

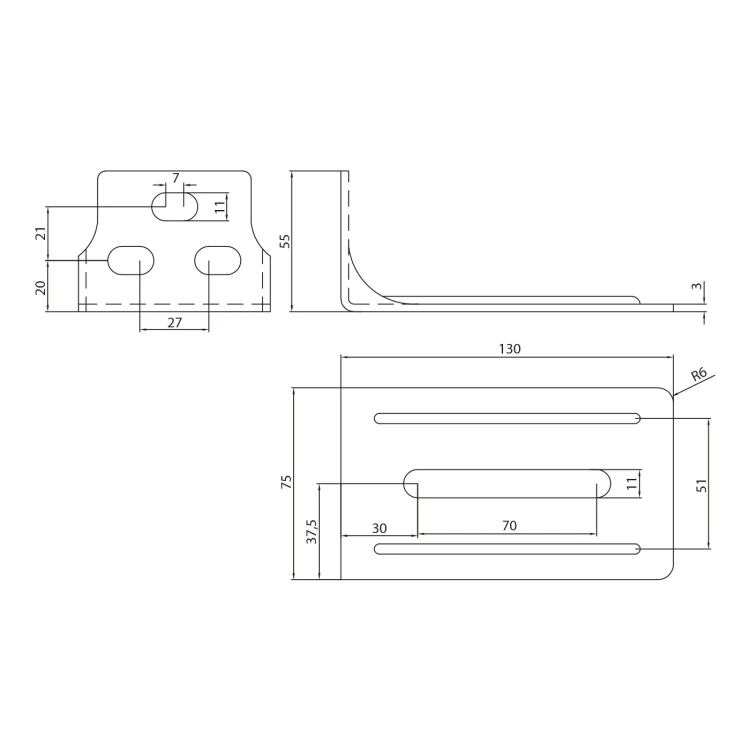

Afmetingen en technische specificatie
- Lengte van de horizontale flens (L): 130 mm
- Breedte van de steun: 75 mm
- Hoogte van de verticale flens (H): 55 mm
- Plaatdikte: 3 mm
- Afrondingsstraal van de hoeken: R6
- Sleufgaten (voor afstelling): 11 mm breed
- Lengte van het middelste sleufgat (horizontale flens): 70 mm
- Hart-op-hartafstand van de langgaten (horizontale flens): 51 mm
- Gatafstand (verticale flens): 27 × 21 mm
- Materiaal: verzinkt staal
- Gewicht: 0,28 kg
- EAN: 5901289670272
- Fabrikant: PSG
Toepassing en montage
De steun wordt zijdelings op een paal of draagconstructie van de poort gemonteerd. De verticale flens met ronde gaten en sleufgaten dient om de steun op de ondergrond vast te schroeven, terwijl op de horizontale flens de opvangbeugel (opvangbehuizing) wordt bevestigd. De langwerpige sleufgaten bieden een instelbereik in drie assen, waardoor de positie van de opvangrol nauwkeurig kan worden ingesteld ten opzichte van de rijrail van de vrijdragende schuifpoort.
Dit element is speciaal ontworpen voor het systeem van vrijdragende schuifpoorten van PSG — en garandeert volledige compatibiliteit met de opvangbeugels van deze fabrikant.
