PSG tandheugel voor schuifpoort van kunststof met stalen kern 3×333 mm – tot 600 kg

Ga naar Productfeedback

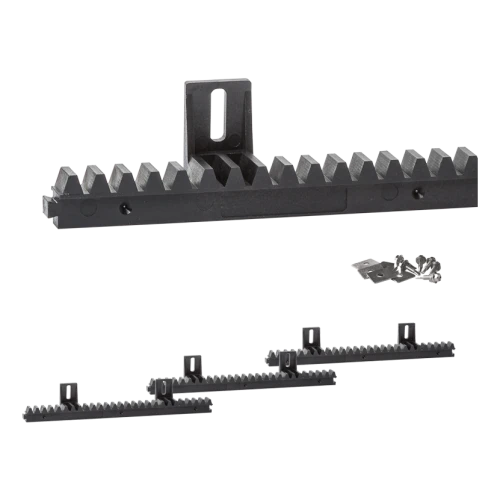

PSG tandheugel van kunststof met stalen kern voor schuifpoort. 3 segmenten 333×18 mm, tandmodule 4, tot 600 kg. Met montagebeugels en schroeven. Compatibel met FAAC, CAME, NICE, BFT, BENINCA.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 7,53
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad
Levertijd: 6 Werkdagen

Producteigenschappen

[PIM] listwy-zebate #121

  • Materiaal Kunststof

Beschrijving

Kunststof tandheugel · modul 4 · 3 delen

3 delen van elk 333 mm met tandverbindingen, breedte 18 mm, modul 4, voor schuifpoorten met een gewicht tot 600 kg

4modul vertanding
3 × 333 mmdelen in de set
18 mmbreedte
do 600 kgdraagvermogen
Maattekening van de kunststof tandheugel: deel L = 333 mm, b = 18 mm, modul 4
Maattekening op volledige grootte openen
Overzichtstekening: aanzicht van de tandheugel met montagebeugels, detail van het uiteinde met montagebeugel en doorsnede door de montagebeugel. Afmetingen volgens de tekening en de gegevens van de fabrikant.

Snel kiezen

ToepassingTandheugel voor een schuifpoortaandrijving – brengt de beweging van het tandwiel van de aandrijving over op de poortvleugel
KeuzeVoor aandrijvingen met een tandwiel met modul 4; poorten met een gewicht tot 600 kg
OmstandighedenDe kunststof mantel corrodeert niet en hoeft niet gesmeerd te worden; de stalen kern verstevigt de tandheugel over de gehele lengte.

Over het product

De kunststof tandheugel met stalen kern werkt samen met het tandwiel van de schuifpoortaandrijving. De kunststof mantel loopt stiller dan een stalen tandheugel, terwijl de stalen kern over de hele lengte voor stijfheid zorgt.

De set bestaat uit 3 delen van elk 333 mm, met een breedte van 18 mm en modul 4, die via tandverbindingen aan elkaar worden gekoppeld. Elk deel heeft montagebeugels: 2 st.; zelfborende schroeven met sluitringen worden meegeleverd.

De tandheugel is geschikt voor poorten met een gewicht tot 600 kg en past op aandrijvingen met een tandwiel met modul 4. Het gewicht van de set is 0,966 kg.

Afmetingen

Modul van de vertanding4
Lengte per deel333 mm
Delen in de set3
Breedte18 mm
Montagebeugels2
Draagvermogendo 600 kg
Gewicht van de set0,966 kg
Afmetingen volgens de tekening en de gegevens van de fabrikant; positie van de montagebeugels volgens de tekening of foto's, stalen kern indicatief weergegeven.

Materiaal en coating

Materiaalkunststof met stalen kern

Verkoopeenheid

Verkoopeenheidverpakking van 1 st.
Massa per eenheid0,966 kg
Massa volgens de gegevens van de leverancier (indicatieve waarde).

Keuze en montage

  • ✓Controleer de modul van het tandwiel van de aandrijving – de tandheugel heeft modul 4.
  • ✓Verbind de delen via de tandverbindingen tot één doorlopende tandheugel.
  • ✓Schroef de montagebeugels met de zelfborende schroeven en sluitringen vast aan de poortvleugel; met de sleufgaten kan de hoogte van de tandheugel ten opzichte van het tandwiel worden afgesteld.

Belangrijk

De tandheugel is geschikt voor poorten met een gewicht tot 600 kg. Kies bij een zwaardere poortvleugel een tandheugel met een hoger draagvermogen.
