PSG verstelbaar hekscharnier M20 met schild 100×100 mm – roestvrijstaal AISI 304

Ga naar Productfeedback

PSG verstelbaar hekscharnier M20 met schild 100×100 mm, roestvrijstaal AISI 304. Verstelling 46-68 mm, schroefdraad M20, montagegaten 4×ø11,5 mm met hartafstand 75 mm. Afmetingen beugel 36×30×27 mm, pen ø14 mm. Gewicht 0,742 kg. Voor vleugelhekken.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 17,60
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad
Levertijd: 24 uur

Producteigenschappen

[PIM] zawiasy #113

  • Schroefdraadtype M20
  • Materiaal AISI 304
  • Montagemethode Met plaat

Beschrijving

PSG verstelbaar hekscharnier M20 met schild 100×100 mm – roestvrijstaal AISI 304

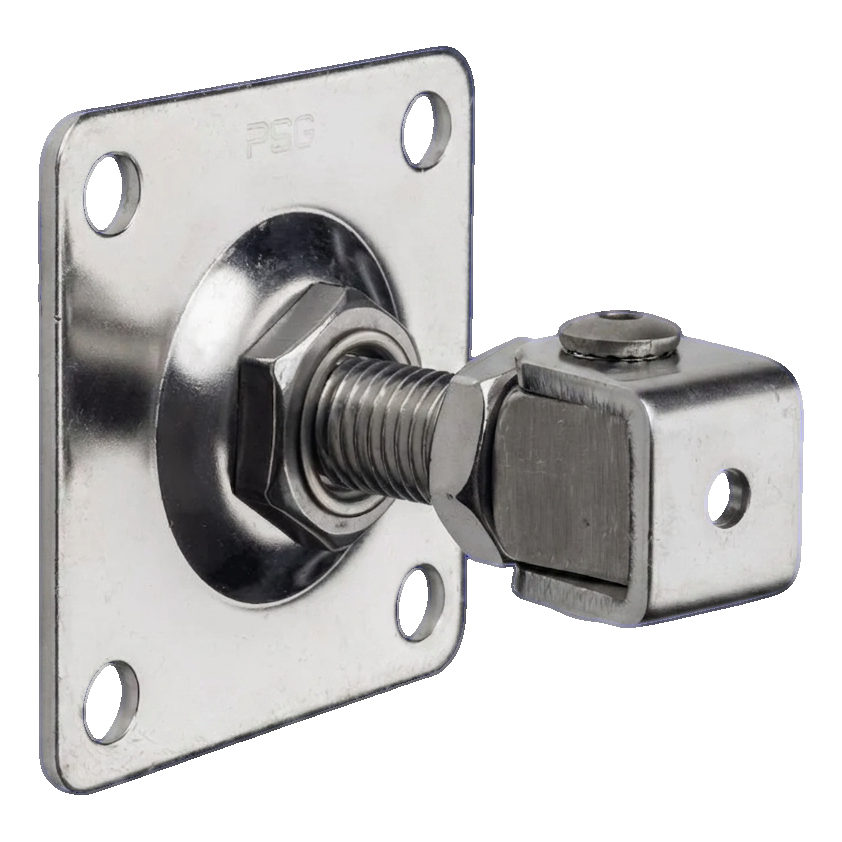

PSG verstelbaar scharnier M20 met schild – bovenaanzicht
PSG verstelbaar scharnier M20 met schild – bovenaanzicht

PSG verstelbaar scharnier M20 met schild is een duurzaam montage-element bestemd voor vleugelhekken — zowel voor woningen als industriële toepassingen. Volledig vervaardigd uit roestvrijstaal AISI 304 garandeert het een hoge corrosieweerstand, waardoor het geschikt is voor buiteninstallaties die blootgesteld zijn aan wisselende weersomstandigheden. De universele constructie en mogelijkheid tot geleidelijke verstelling maken het mogelijk om de hekzijde nauwkeurig af te stellen, wat de montagetijd aanzienlijk verkort en kostbare correcties elimineert.

Het ruwe oppervlak maakt verdere bewerking mogelijk — poedercoating of lakken — waardoor het uiterlijk van het scharnier kan worden aangepast aan de kleurstelling van het hek en de omheining.

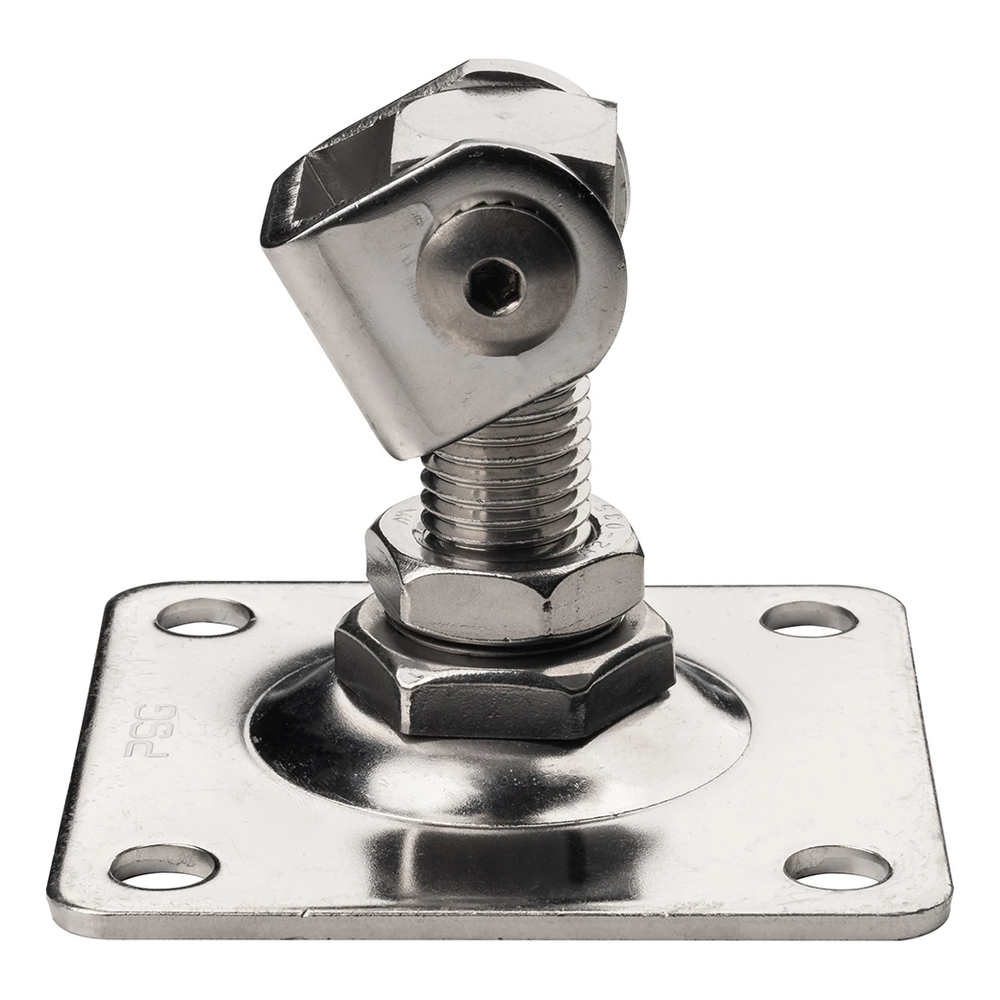

PSG verstelbaar scharnier M20 – zijaanzicht met zichtbaar montageschild
PSG verstelbaar scharnier M20 – zijaanzicht met zichtbaar montageschild

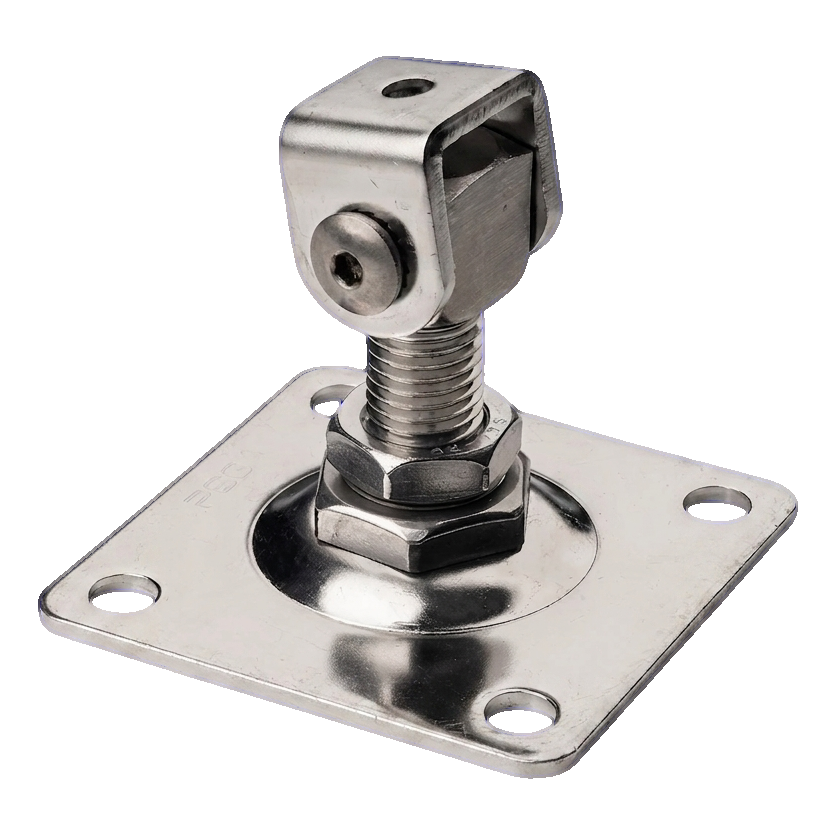

PSG verstelbaar scharnier M20 – perspectivisch bovenaanzicht
PSG verstelbaar scharnier M20 – perspectivisch bovenaanzicht

Verstelling en montage

Een van de belangrijkste voordelen van dit scharnier is de geleidelijke verstelling van 46 tot 68 mm (afstand van de penas tot het montagevlak). Dit maakt nauwkeurige aanpassing van de positie van de hekvleugel mogelijk na montage van het schild, wat vooral belangrijk is bij ongelijke palen of compensatie van uitvoeringstoleranties. De schroefdraad M20 zorgt voor solide en betrouwbare bevestiging, en vier montagegaten met diameter ø11,5 mm met hartafstand 75 mm maken stabele bevestiging van het schild aan de paal of muur mogelijk.

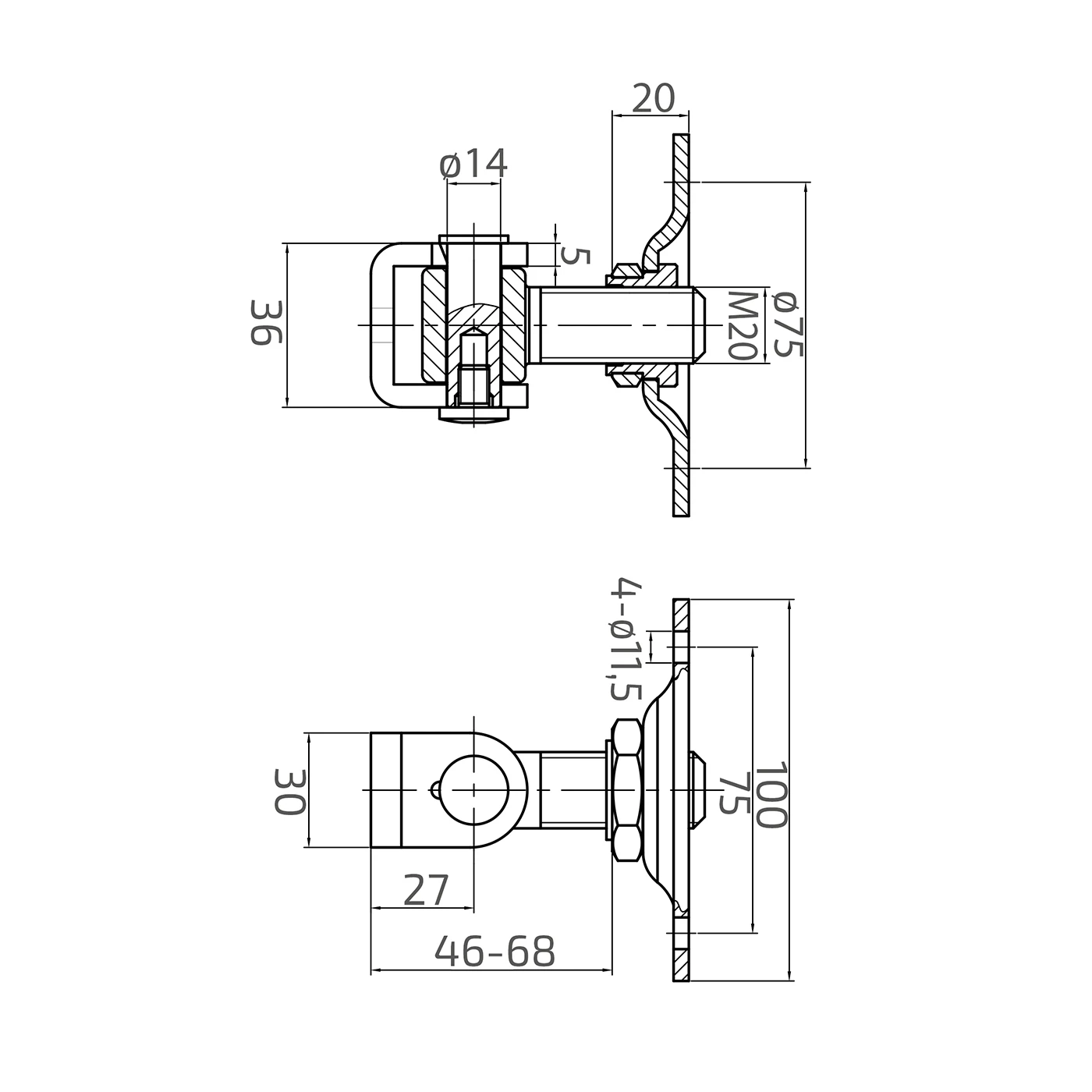

Technische tekening verstelbaar scharnier M20 PSG met afmetingen
Technische tekening verstelbaar scharnier M20 PSG met afmetingen

Afmetingen en technische specificatie

  • Merk: PSG
  • Materiaal: roestvrijstaal AISI 304
  • Oppervlak: ruw
  • Schroefdraad: M20
  • Afmetingen schild: 100 × 100 × 4 mm
  • Diameter doordrukking schild: ø75 mm
  • Montagegaten: 4 × ø11,5 mm, hartafstand 75 mm
  • Hoogte beugel (U-profiel): 36 mm
  • Breedte beugel: 30 mm
  • Diepte beugel: 27 mm
  • Diameter pen: ø14 mm
  • Dikte plaat beugel: 5 mm
  • Verstelbereik (penas – schildvlak): 46–68 mm
  • Gewicht: 0,742 kg
  • EAN: 5903313205795

Toepassing

Het scharnier is bestemd voor montage van vleugelhekken in woningbouw en industriële toepassingen. De universele constructie maakt toepassing mogelijk zowel in lichte hekjes als in zwaardere toegangshekken. Roestvrijstaal AISI 304 zorgt ervoor dat het product geen aanvullende corrosiebescherming nodig heeft, wat de onderhoudskosten verlaagt en de levensduur van de installatie verlengt.
