PSG verstelbaar poortcharnier M14 met schild 115×40 mm en montageplaat 75×55 mm
product unavailable
toevoegen aan verlanglijst
Beschrijving
PSG verstelbaar poortcharnier M14 met schild 115×40 mm en montageplaat 75×55 mm
Verstelbaar poortcharnier PSG met schroef M14 bestemd voor montage van vleugelpoorten. Dankzij de stelmoer maakt het snelle correctie van de vleugelpositie mogelijk zonder demontage – zowel direct na installatie als tijdens gebruik. Dit is bijzonder belangrijk bij seizoensgebonden temperatuurwisselingen, wanneer metaal krimpt of uitzet, wat kan leiden tot doorhangen of vastklemmen van de constructie.
Stalen constructie met gegalvaniseerde coating zorgt voor hoge corrosiebestendigheid en duurzaamheid in buitenomstandigheden. De maximale belasting van de poortvleugel bedraagt 80 kg, waardoor het charnier geschikt is voor typische vleugelpoorten die worden gebruikt bij woon- en industriële omheiningen.

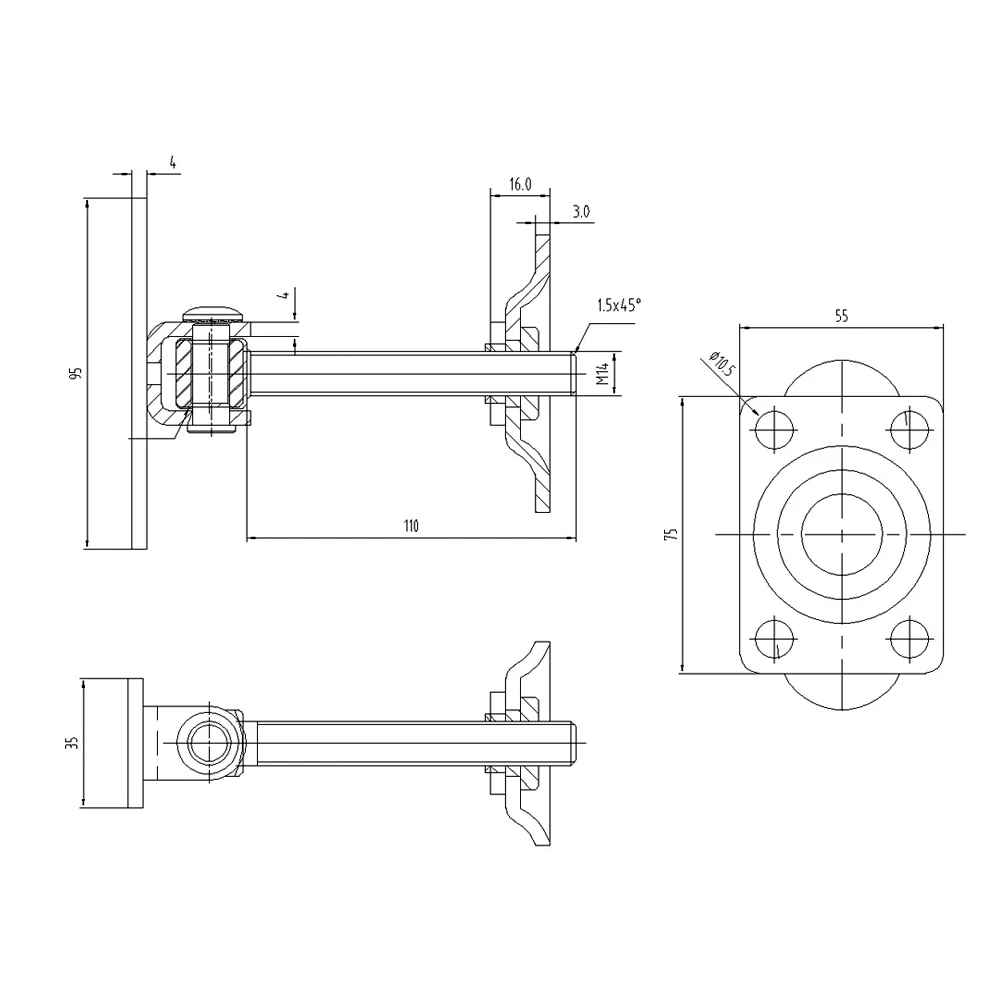

Technische parameters
- Draad: M14
- Schroeflengte (werkend deel): 110 mm
- Totale lengte: 180 mm
- Afmeting schild (bevestigingsplaat voor paal): 115 × 40 mm
- Afmeting montageplaat: 75 × 55 × 3 mm
- Gatafstand montageplaat: 75 × 55 mm
- Diameter montagegaten: Ø10,5 mm (4 st.)
- Hoogte U-beugel (pen): 95 mm
- Breedte U-beugel: 35 mm
- Materiaaldikte U-beugel: 4 mm
- Dikte stelmoer: 16 mm
- Fase aan uiteinde draadstang: 1,5 × 45°
- Maximaal gewicht poortvleugel: 80 kg
- Materiaal: staal met gegalvaniseerde coating
- Gewicht: 0,42 kg
- EAN: 5903313203005
Constructie en werkingsprincipe

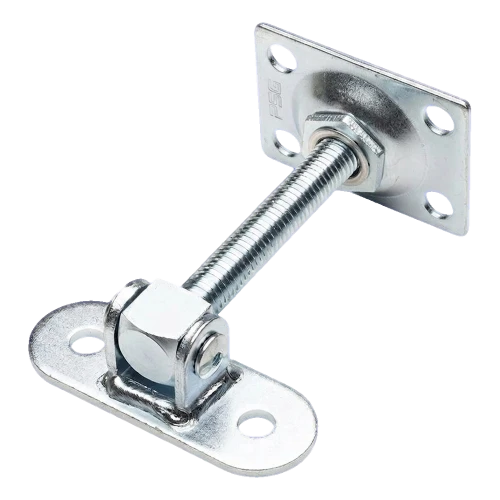

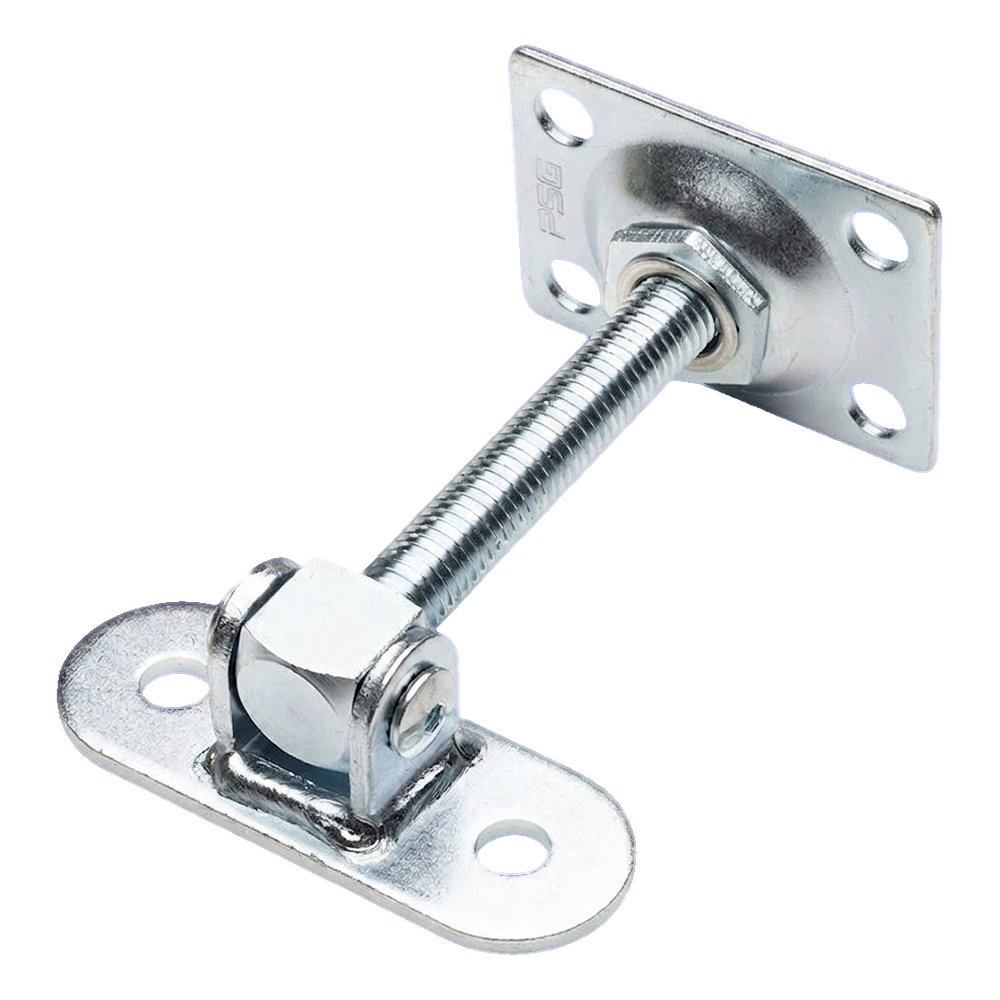

Het charnier bestaat uit drie hoofdelementen: U-beugel (bevestigd aan het schild op de poortvleugel), draadstang M14 met stelmoer en montageplaat (bevestigingsplaat gemonteerd aan de paal). De U-beugel maakt rotatie van de pen mogelijk, en de moer op de draadstang zorgt voor nauwkeurige regeling van de vleugelhoogte. Vier montagegaten met diameter Ø10,5 mm in de montageplaat zorgen voor betrouwbare en stabiele bevestiging aan de omheiningspaal.
Verstelling is op elk moment mogelijk – het volstaat om de moer los te draaien of aan te draaien om de vleugelpositie te corrigeren. Hierdoor kan de installateur de poort nauwkeurig waterpas stellen zelfs na langdurig gebruik, wat kostbare serviceinterventies elimineert.
Fabrikant: PSG
Technische gegevens
| Schroefdraadtype | M14 |
| Montagemethode | Met plaat |
| Materiaal | Staal |
| Schroefdraadtype | M14 |
| Materiaal | Staal |
| Montagemethode | Met plaat |
