PSG verstelbaar scharnier voor vleugelpoorten M20 met schild 100×100×4 mm

Ga naar Productfeedback

Verstelbaar scharnier PSG M20 met montageplaat 100×100×4 mm. Gegalvaniseerd staal, zwart oog. M20 schroefdraad met stelmoer. Draagvermogen van een paar 105 kg voor vleugel van 2m. Voor stalen en gemetselde vleugelpoorten.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 4,79
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad
Levertijd: 6 Werkdagen

Producteigenschappen

[PIM] zawiasy #113

  • Schroefdraadtype M20
  • Materiaal Staal
  • Montagemethode Met plaat

Beschrijving

PSG verstelbaar scharnier voor vleugelpoorten M20 met schild 100×100×4 mm

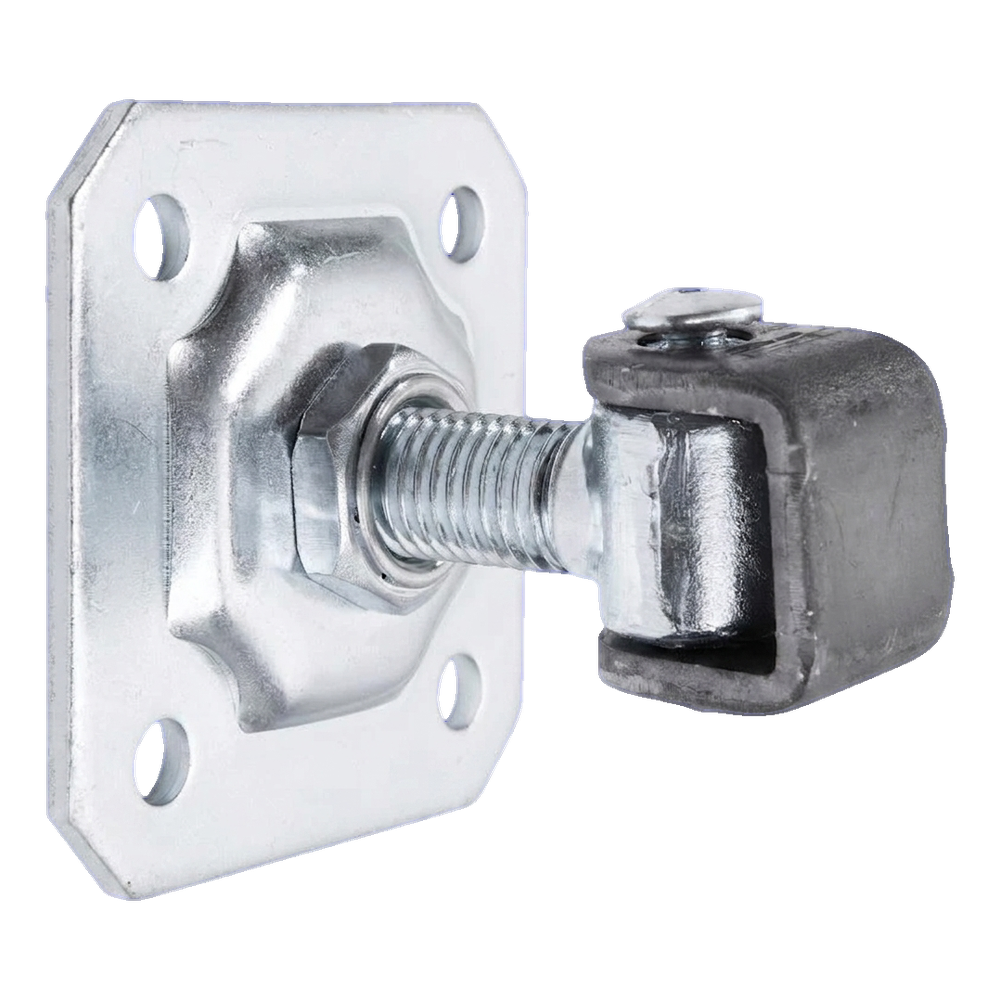

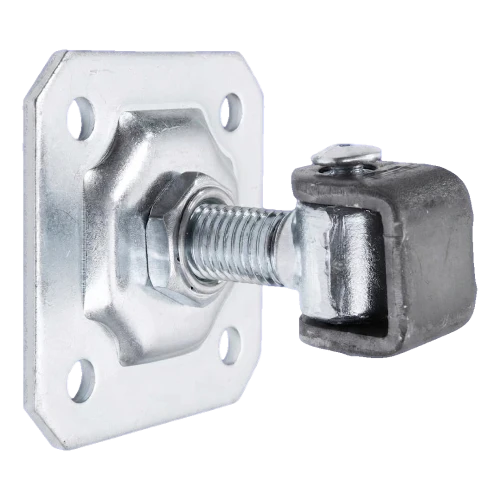

Verstelbaar scharnier PSG M20 met montageplaat 100×100 mm – algemeen zicht
Verstelbaar scharnier PSG M20 met montageplaat 100×100 mm – algemeen zicht

Verstelbaar scharnier PSG M20 is een duurzaam, stalen ophangingselement bestemd voor vleugelpoorten. Dankzij de M20 schroefdraad met stelmoer maakt het een nauwkeurige correctie van de poortvleugel positie mogelijk op elk moment — zowel direct na montage als tijdens gebruik, wanneer de constructie doorhangt of van geometrie verandert onder invloed van temperatuur.

Het product is beschermd door thermisch verzinken, wat meerjarige corrosiebescherming garandeert in buitenomstandigheden. Het scharnieroog is uitgevoerd in zwarte kleur, wat een esthetisch uiterlijk geeft en goed past bij typische hekpoorten.

Waarom dit scharnier kiezen?

  • Verstelling na montage — de moer op de M20 schroefdraad maakt het mogelijk om het scharnier op elk moment aan te draaien of los te draaien, wat doorhangen van de poortvleugel of gevolgen van temperatuurveranderingen compenseert
  • Hoge draagkracht — toelaatbare belasting van een paar scharnieren op een vleugel van 2 m lengte bedraagt 105 kg
  • Corrosiebescherming — gegalvaniseerde montageplaat zorgt voor duurzaamheid buiten gedurende vele seizoenen
  • Solide constructie — dikte van het montageplaatplaatwerk 4 mm garandeert stijfheid en weerstand tegen mechanische vervormingen
  • Hoge slijtvastheid — stalen elementen weerstaan intensief, dagelijks gebruik

Afmetingen en technische specificaties

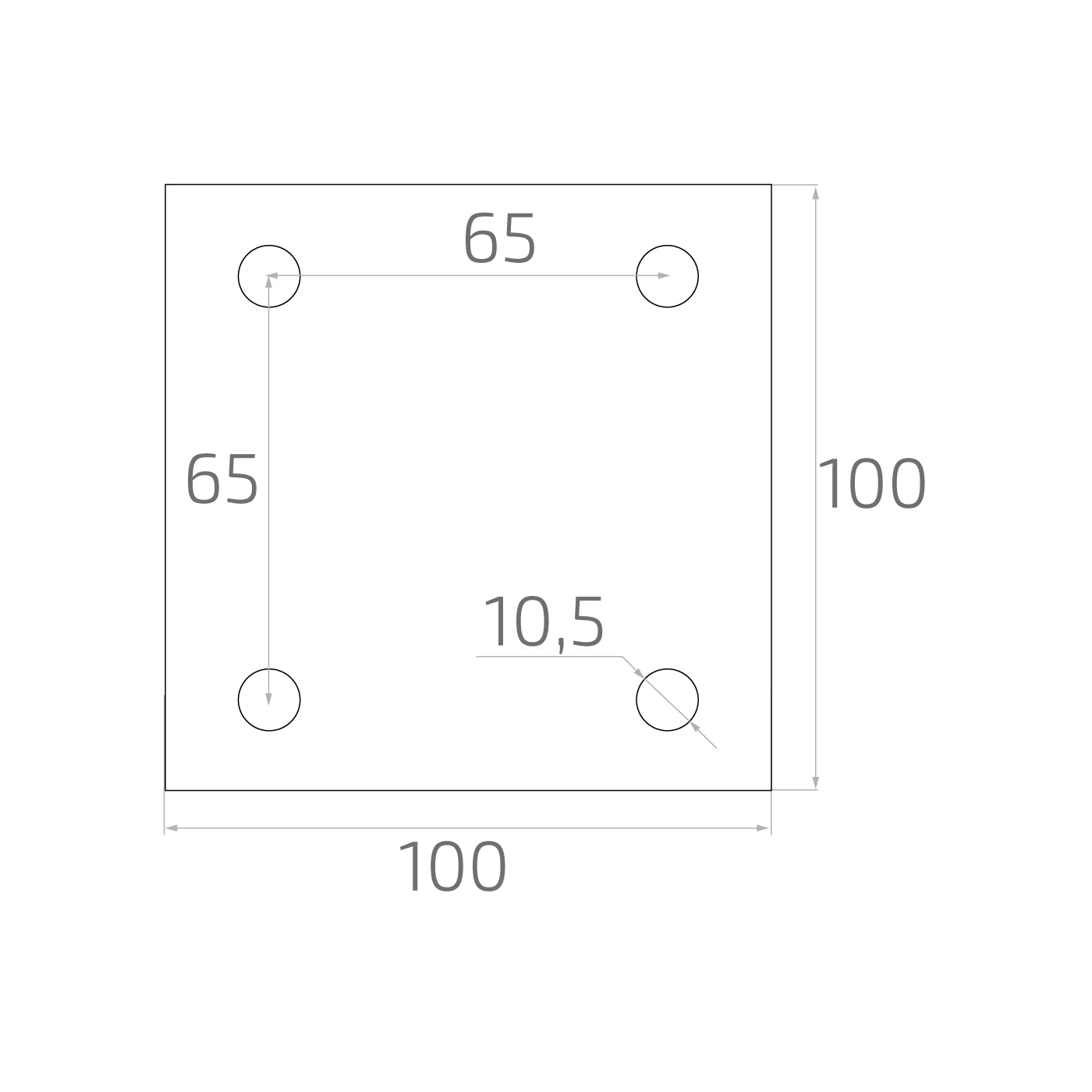

Maattekening montageplaat scharnier – vooraanzicht, afmetingen 100×100 mm, gatafstand 65 mm
Maattekening montageplaat scharnier – vooraanzicht, afmetingen 100×100 mm, gatafstand 65 mm

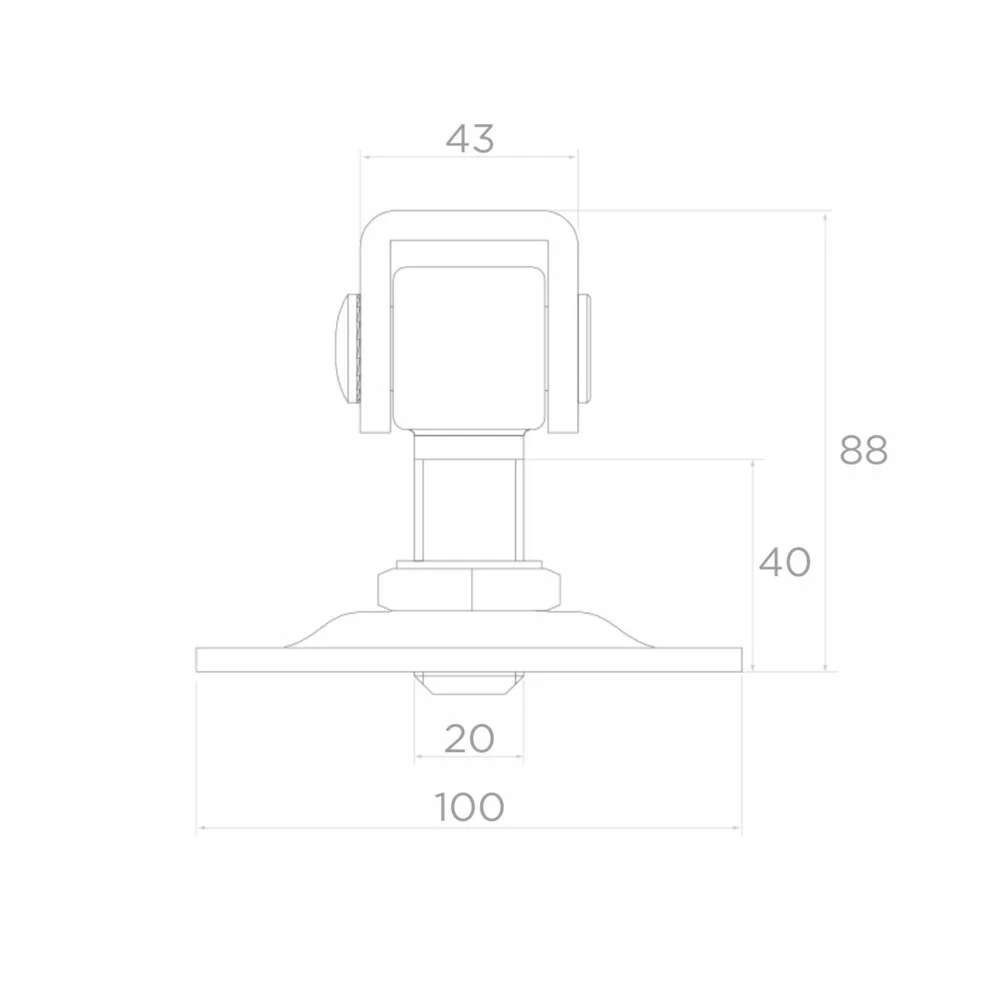

Maattekening verstelbaar scharnier M20 – zijaanzicht, totale lengte 88 mm, breedte oog 43 mm
Maattekening verstelbaar scharnier M20 – zijaanzicht, totale lengte 88 mm, breedte oog 43 mm
  • Fabrikant: PSG
  • Materiaal: staal
  • Corrosiebescherming: verzinkt (oog zwart)
  • Schroefdiameter: M20
  • Montageplaat (schild): 100 × 100 × 4 mm
  • Montagegaten afstand: 65 × 65 mm
  • Diameter montagegaten: 10,5 mm
  • Breedte scharnieroog: 43 mm
  • Uitsteek scharnier vanaf montagevlak: 40 mm (tot as pen) / 88 mm (totaal)
  • Totale lengte (L): 88 mm
  • Toelaatbare belasting paar scharnieren (vleugel 2 m): 105 kg
  • Gewicht: 0,76 kg
  • EAN: 5901289675741

Toepassing en montage

Het scharnier is bestemd voor montage op palen van vleugelpoorten — stalen, gemetselde of betonnen. Vier montagegaten in de plaat (Ø 10,5 mm) maken bevestiging aan de ondergrond mogelijk met behulp van geschikte schroeven of ankers. Na bevestiging van de plaat op de paal en het oog op de poortvleugel is het voldoende om de stelmoer op de M20 schroefdraad aan te draaien om de gewenste positie van de vleugel in te stellen. De verstelling kan herhaaldelijk worden uitgevoerd — dit is bijzonder handig in de winter, wanneer metaal krimpt onder invloed van lage temperaturen, en in de zomer, wanneer het thermisch uitzet.
