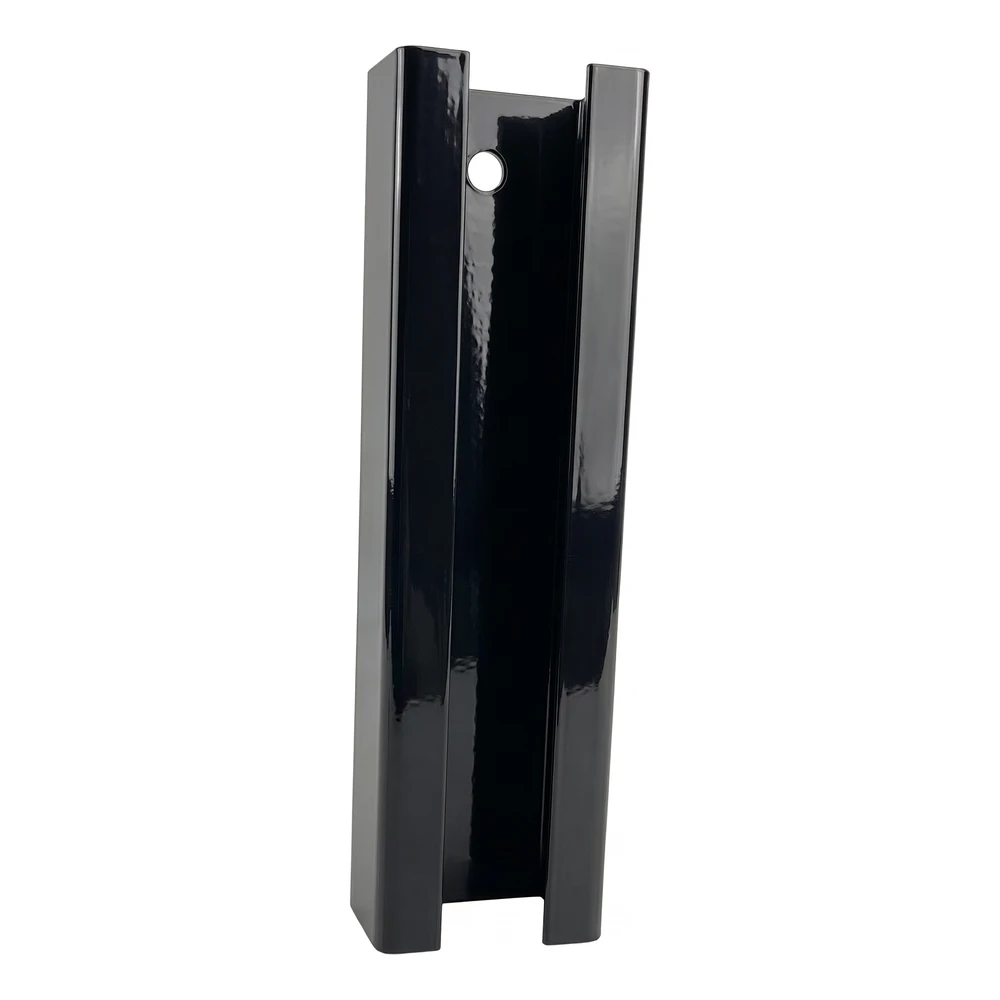

Paalverbinder 60×40 mm – zwart RAL 9005, lengte 190 mm

Open profiel 56 × 36 mm met een wanddikte van 1,5 mm en een lengte van 190 mm, met een gat Ø 8 mm – voor palen 60 × 40 mm

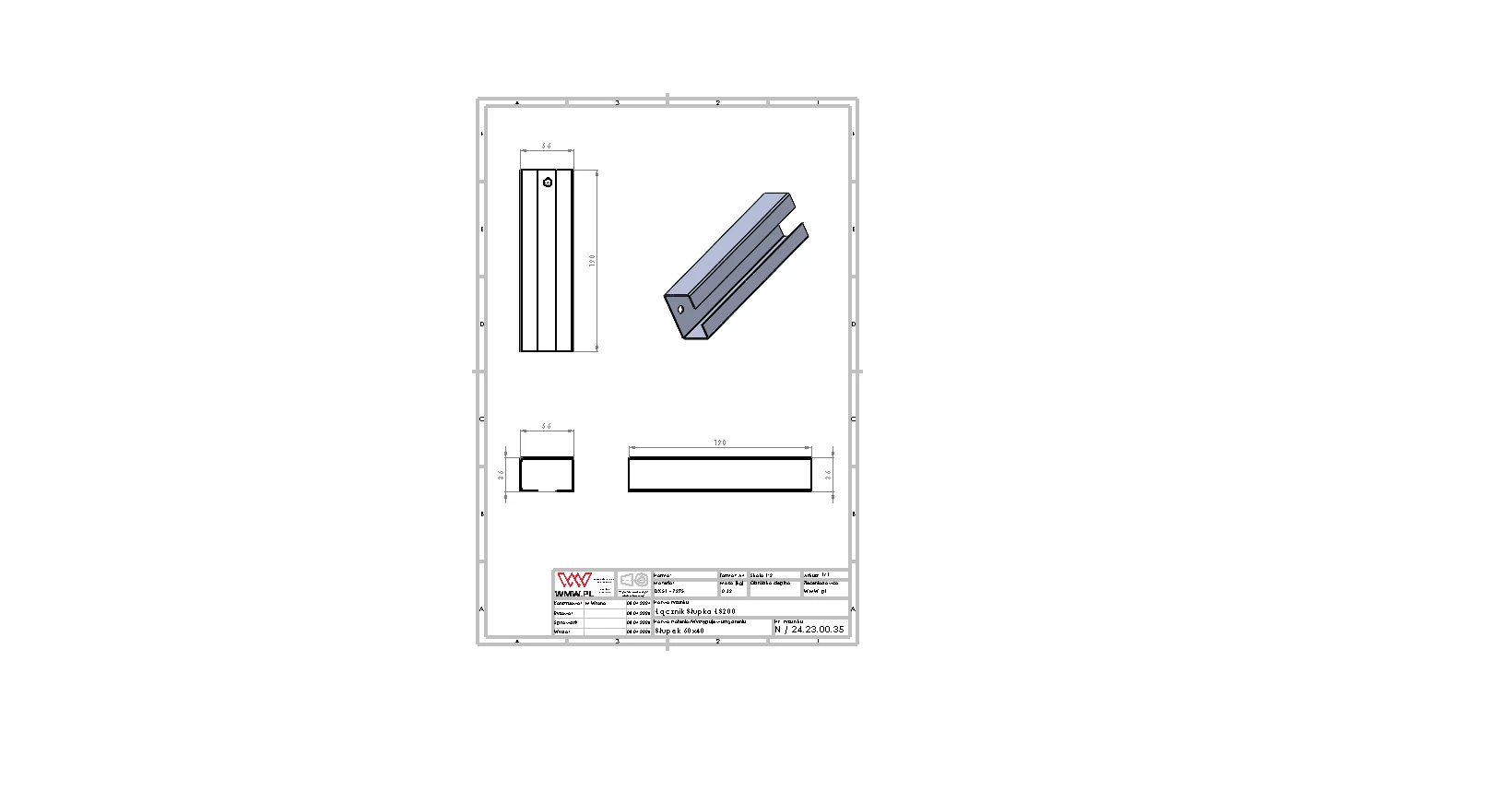

Maattekening op volledige grootte openen

Over het product

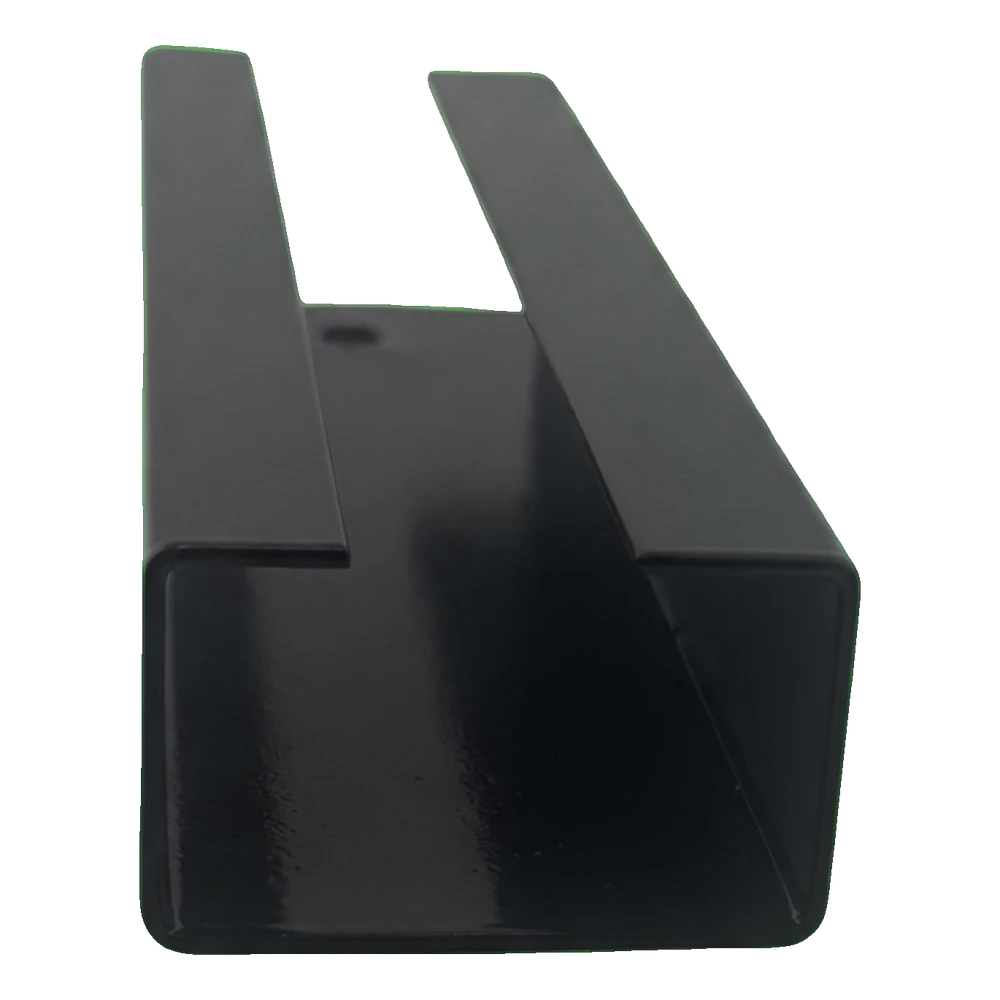

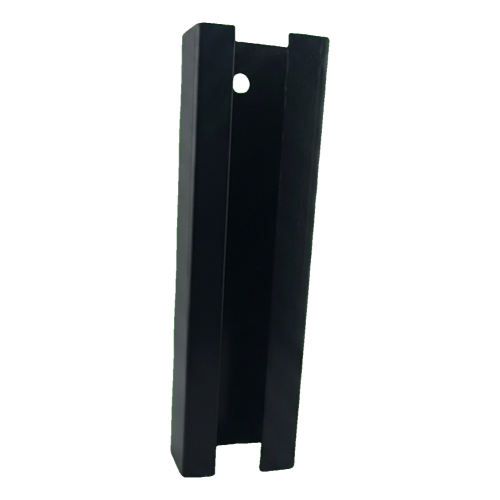

De verbinder voor hekwerkpalen is een onderdeel van een hekwerksysteem dat bestemd is voor palen met een doorsnede van 60 × 40 mm. Het is een open profiel met een gat voor het maken van een verbinding. Controleer bij de keuze de doorsnede van de palen.

De buitenafmetingen van de profieldoorsnede, aangeduid als a × b, bedragen 56 × 36 mm. De wanddikte s is 1,5 mm en de lengte L is 190 mm. Het gat heeft een diameter van 8 mm; kies voor de verbinding door dit gat een bout, blindklinknagel of schroef met een passende diameter. De afmetingen zijn afkomstig uit de gegevens van de fabrikant; de positie van het gat op de tekening is slechts ter illustratie.

De kleur van deze uitvoering is czarny RAL 9005. De kleuraanduiding komt overeen met de catalogusbenaming van de fabrikant; stem de kleur af op de palen en panelen van het hekwerk. De fabrikant vermeldt geen massa of draagvermogen voor de verbinder.

Afmetingen

Afwerking

Verkoopeenheid

Keuze en montage

• ✓Controleer de doorsnede van de palen – de verbinder is bestemd voor palen 60 × 40 mm.
• ✓Kies een kleur die overeenkomt met de kleur van de palen en panelen van het hekwerk.
• ✓Kies voor de verbinding door het gat Ø 8 mm een bevestigingsmiddel (bout, blindklinknagel of schroef) met een diameter die bij het gat past.
