Pakket loopwagens met 5 rollen voor vrijdragende schuifpoorten met accessoires

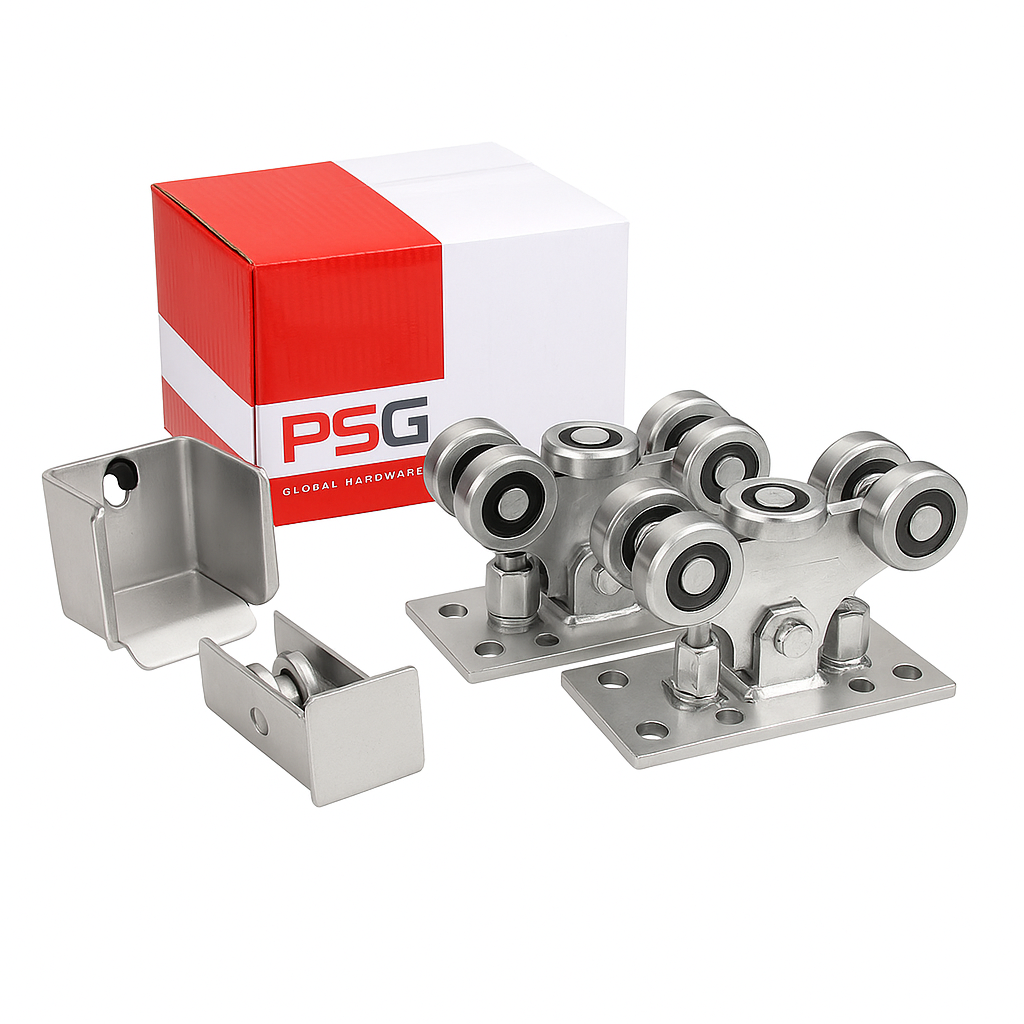

Inhoud van de set

• Rijdende wagen met 5 metalen rollen — 2 st.
• Aanrijdrol met beschermafsluiting — 1 st.
• Stalen aanrijdhouder met rubberen stootbuffer — 1 st.
• Montagebouten inbegrepen

Algemene gegevens van de set

• Gewicht van de set: 12,24 kg
• Volume van de verpakking: 10.500 cm³
• EAN: 5901289674720

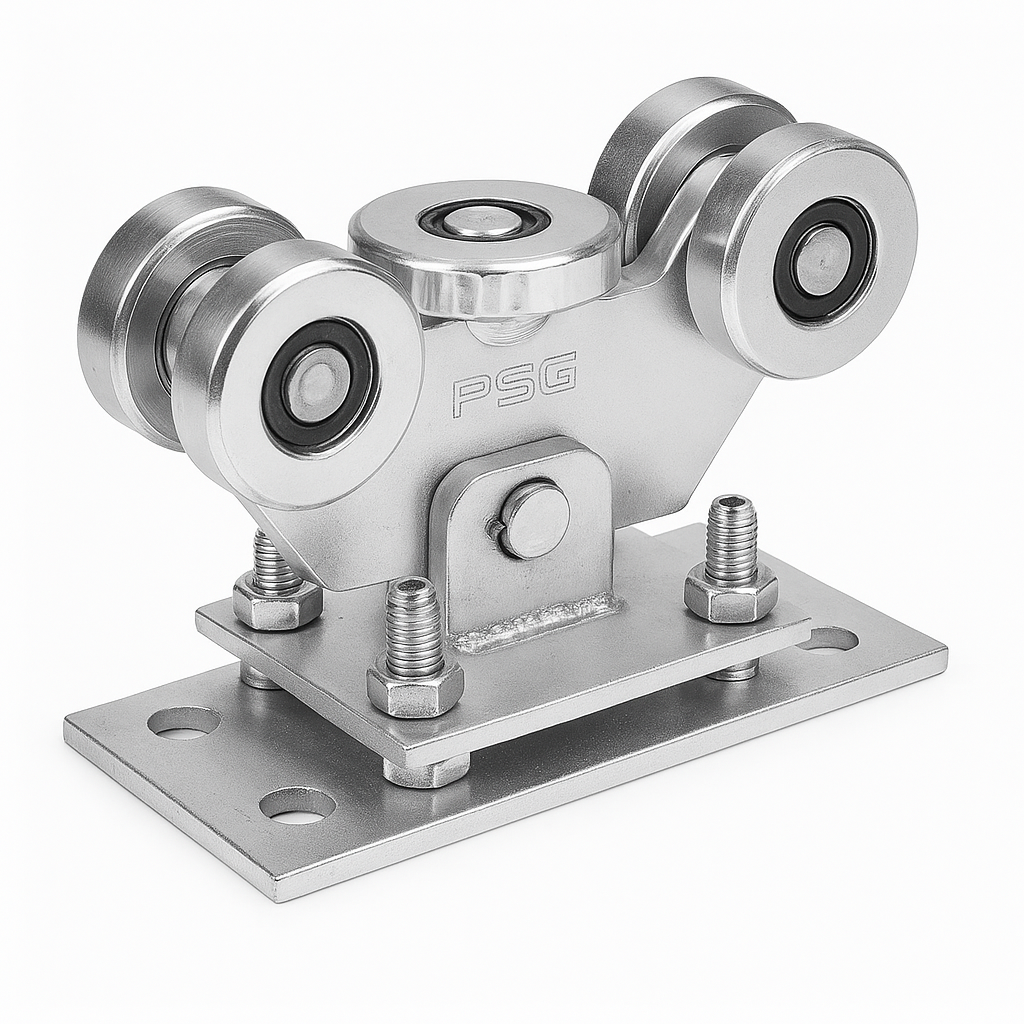

Rijdende wagen — constructie en werking

De rijdende wagen is uitgerust met 5 metalen rollen, waaronder 1 horizontale rol, die zorgen voor een stabiele geleiding van de poort langs de rail. De scharnierende constructie — de wagen is via een pen verbonden met de voetplaat — zorgt ervoor dat de wagen automatisch meebeweegt met de schuifpoort en eventuele oneffenheden en afwijkingen van de rail compenseert. De hoogte van de wagen is instelbaar met bouten, wat een nauwkeurige afstelling van de poort tijdens de montage vergemakkelijkt.

• Aantal rollen: 5 (waaronder 1 horizontale)
• Constructie: scharnierende uitvoering (pen verbonden met voetplaat)
• Hoogteverstelling: met bouten
• Compatibele rail: 70×70×4 mm
• Corrosiebescherming: galvanisch verzinkt

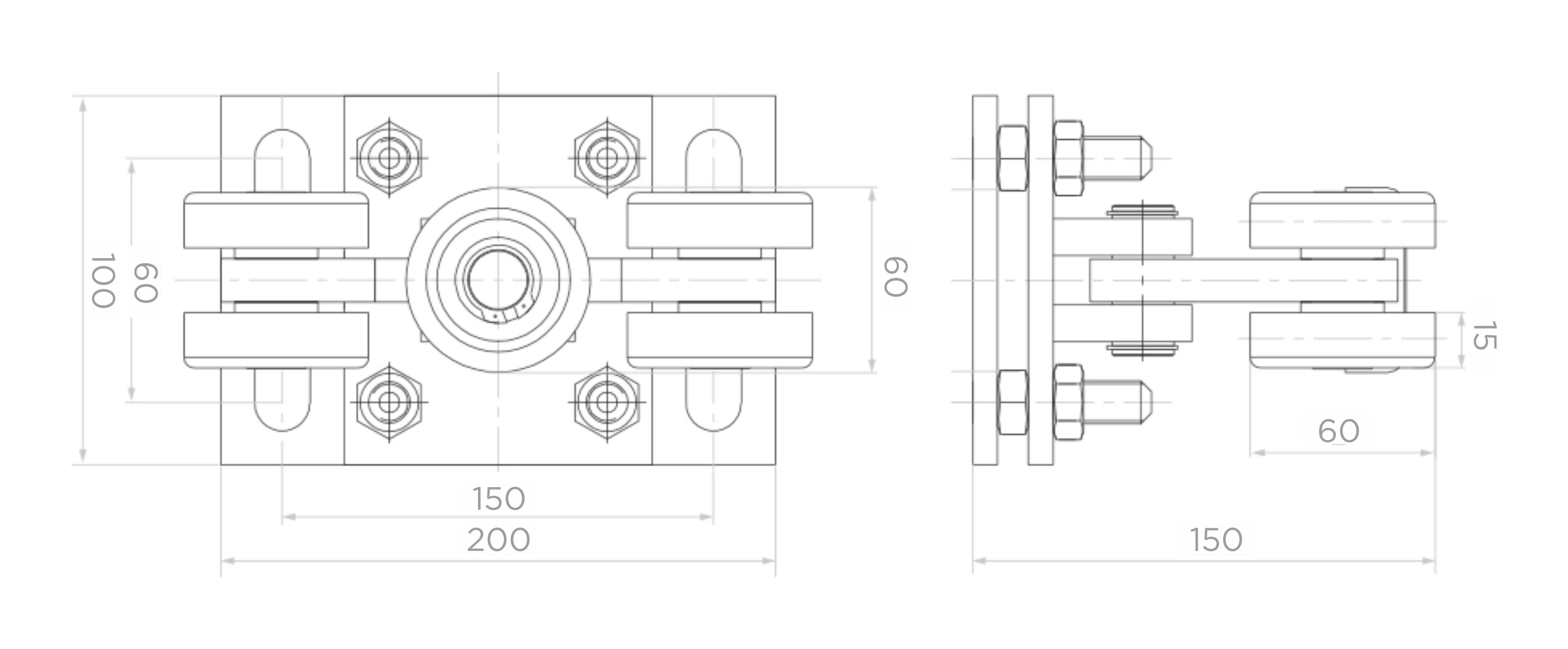

Afmetingen van de rijdende wagen

• Afmeting voetplaat (l. × b.): 200 × 100 mm
• Hartafstand montagegaten: 150 × 60 mm
• Totale hoogte: 150 mm
• Hoogte rollen boven voetplaat: 60 mm
• Dikte montageplaat: 15 mm

Aanrijdrol met beschermafsluiting

Stalen aanrijdrol die aan het begin van de rail van de vrijdragende schuifpoort wordt gemonteerd. Uitgerust met een beschermafsluiting die het binnenste van de rail beschermt tegen het binnendringen van sneeuw, ijs en vuil — wat bijzonder belangrijk is bij installaties die worden gebruikt in zware weersomstandigheden. Montagebouten zijn inbegrepen.

• Materiaal: staal
• Compatibele rail: 70×70×4 mm
• Beschermafsluiting: ja (bescherming tegen sneeuw en ijs)
• Montagebouten: inbegrepen
• Corrosiebescherming: galvanisch verzinkt

Stalen aanrijdhouder

Aanrijdhouder die aan de poortstijl wordt bevestigd en waarop de aanrijdrol rijdt bij het sluiten van de poort. Dankzij deze oplossing wordt het gewicht van de poort over meer onderdelen verdeeld, wat de poort in gesloten positie stabiliseert en de levensduur van de rijdende wagens aanzienlijk verlengt. Op de achterwand bevinden zich 2 montagegaten en een rubberen stootbuffer die schokken dempt.

• Materiaal: staal
• Compatibele rails: 70×70×4 mm en 80×80×5 mm
• Montagegaten: 2 st. (achterwand)
• Stootbuffer: rubber
• Corrosiebescherming: galvanisch verzinkt

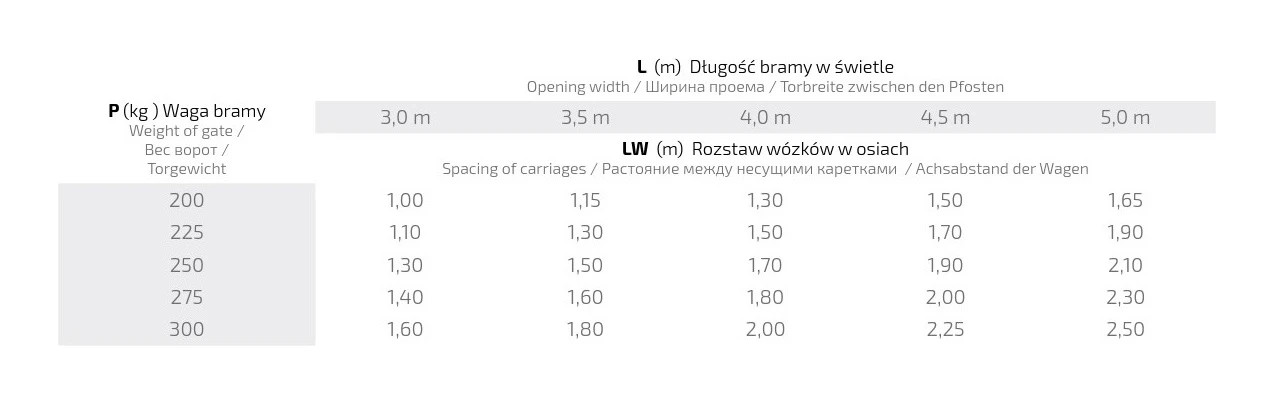

Bepaling van de onderlinge afstand van de wagens

De juiste onderlinge afstand van de rijdende wagens (LW) is afhankelijk van de doorgangsbreedte van de poort (L) en het gewicht van de poort (P). De onderstaande tabel toont de aanbevolen waarden voor de onderlinge afstand van de wagens in meters, die een optimale werking en duurzaamheid van het systeem garanderen:

• Poortgewicht 200 kg: afstand van 1,00 m (L=3,0 m) tot 1,65 m (L=5,0 m)
• Poortgewicht 225 kg: afstand van 1,10 m (L=3,0 m) tot 1,90 m (L=5,0 m)
• Poortgewicht 250 kg: afstand van 1,30 m (L=3,0 m) tot 2,10 m (L=5,0 m)
• Poortgewicht 275 kg: afstand van 1,40 m (L=3,0 m) tot 2,30 m (L=5,0 m)
• Poortgewicht 300 kg: afstand van 1,60 m (L=3,0 m) tot 2,50 m (L=5,0 m)

Poortbreedtes in de doorgangsmaat die in de tabel zijn opgenomen: 3,0 m, 3,5 m, 4,0 m, 4,5 m en 5,0 m.

Alle onderdelen van de set zijn galvanisch verzinkt, wat zorgt voor een effectieve corrosiebescherming en een lange levensduur bij zowel binneninstallaties als installaties die zijn blootgesteld aan wisselende weersomstandigheden. Het complete pakket stelt het installatiebedrijf in staat om al het beslag in één bestelling te bestellen — zonder het risico dat een onderdeel wordt vergeten.
