PSG

Puntklem glas 8-16,76mm fi 48/26/M10x38 AISI304 met sleutel plat systeem satijn

Ga naar Productfeedback

Ronde puntklem fi 48 mm van roestvrijstaal AISI 304 met satijnen afwerking voor montage van glas met dikte 8-16,76 mm. Plat systeem met M10 schroefdraad, verstelbare bevestiging met sleutel.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 7,43
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad
Levertijd: 24 uur

Producteigenschappen

[PIM] uchwyty-do-szkla-punktowe #125

  • Materiaal AISI 304
  • Afwerking Satijn
  • Montagesysteem Vlak
  • Glasdikte [mm] 8-16,76

Beschrijving

Puntklem voor glas fi 48 mm AISI 304 – plat systeem, satijn

Ronde puntklem fi 48 mm voor bevestiging van glas in roestvrijstalen balustrades — ontworpen voor montage op platte oppervlakken. Gemaakt van roestvrijstaal AISI 304 met satijnen afwerking, combineert esthetiek met hoge corrosiebestendigheid. Dankzij het sleutelsysteem (boutgaten Ø 3,20 mm) zorgt voor betrouwbare en verstelbare bevestiging van glas met dikte van 8 tot 16,76 mm.

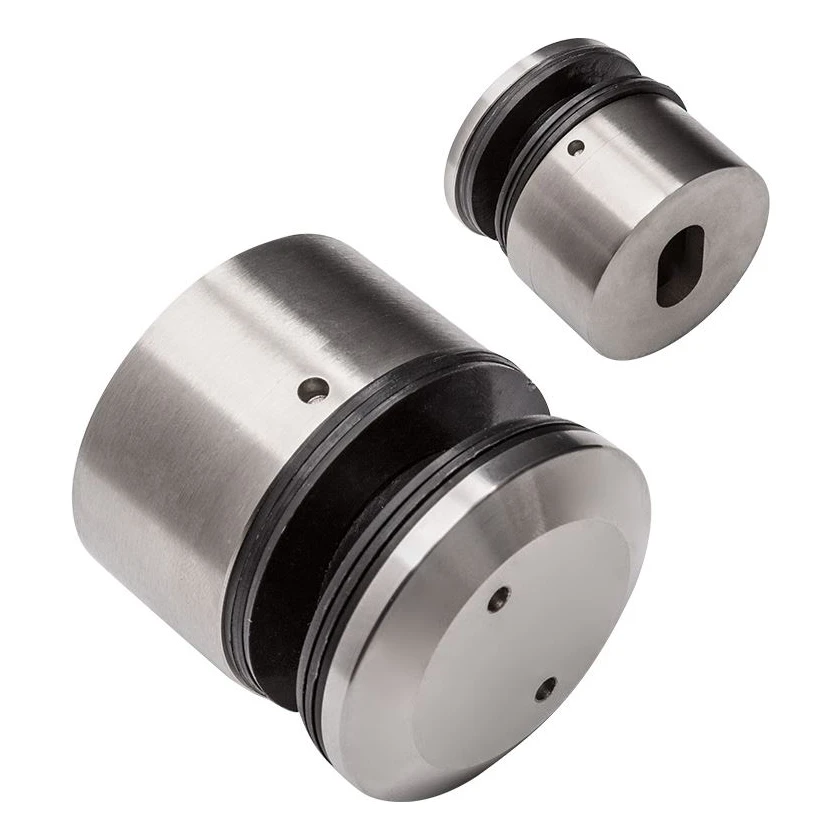

Puntklem voor glas fi 48 mm AISI 304 satijn – aanzicht van basis en drukmoer
Puntklem voor glas fi 48 mm AISI 304 satijn – aanzicht van basis en drukmoer

Constructie en werkingsprincipe

De klem bestaat uit een montagebasis met inwendige schroefdraad M10 (bevestigd aan de dragende constructie) en een drukmoer geschroefd op schroefdraad M39, die het glas aandrukt via rubberen afdichtingen. Het montagegat in de basis heeft een boolvorm (21,5 × 12 mm), wat positieregeling tijdens montage mogelijk maakt. De inwendige diameter van de basis is 32 mm, en de hartafstand van de sleutelgaten in de moer — 24 mm.

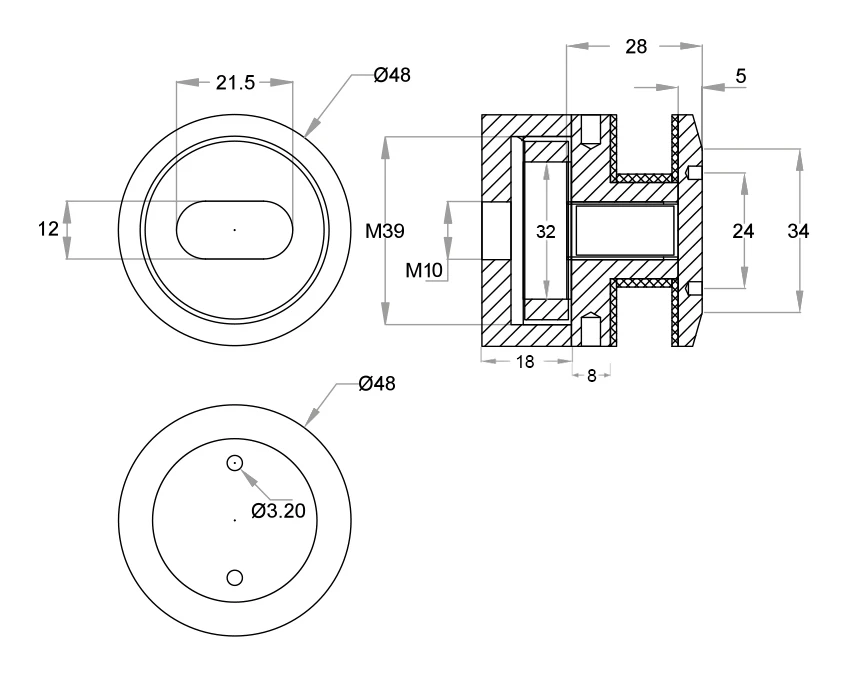

Technische tekening puntklem voor glas fi 48 mm – doorsnede, achter- en vooraanzicht met afmetingen
Technische tekening puntklem voor glas fi 48 mm – doorsnede, achter- en vooraanzicht met afmetingen

Afmetingen en technische parameters

  • Buitendiameter: Ø 48 mm
  • Inwendige schroefdraad (bevestiging aan constructie): M10
  • Korpusschroefdraad (basis–moer): M39
  • Diepte basis: 18 mm
  • Lengte afstandhouder: 8 mm
  • Montageafstand (basis–moer): 28 mm
  • Dikte drukmoer: 5 mm
  • Diameter onderdraaiing moer: 34 mm
  • Inwendige diameter basis: 32 mm
  • Montagegat (boolvorm): 21,5 × 12 mm
  • Hartafstand sleutelgaten: 24 mm
  • Diameter sleutelgaten: Ø 3,20 mm
  • Dikte te bevestigen glas: 8–16,76 mm
  • Materiaal: roestvrijstaal AISI 304
  • Oppervlakteafwerking: satijn
  • Montagesysteem: plat (op plat oppervlak)
  • Gewicht: 0,4 kg
  • EAN: 5903313206242

Toepassing

De klem is bestemd voor professionele montage van glaspanelen in balustrades, gordijngevels en scheidingswanden van gehard of gelamineerd glas. Het platte systeem maakt directe montage mogelijk aan stijlen, staalprofiele n of andere constructie-elementen met een plat oppervlak. De satijnen afwerking harmoniëert mooi met typische balustrades van geborsteld roestvrijstaal.
