Rijwagen 70 voor schuifpoort zwenkbaar 5 rollen van kunststof

Ga naar Productfeedback

Zwenkbaar rijwiel 5-rollen voor vrijdragende poorten, compatibel met rail 70×70×4 mm, draagvermogen 400 kg, basis 180×120 mm, afwerking elektrolytisch verzinkt.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 31,76
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad
Levertijd: 24 uur

Producteigenschappen

[PIM] wozki #111

  • Maat looprail 70x70x4
  • Type rijsysteem Loopsysteem
  • Producttype Losse wagen
  • Materiaal wieltjes Kunststof
  • Aantal rollen [szt.] 5
  • Constructie wagen Zwenkbaar
  • Max. draagvermogen [kg] 400

Beschrijving

Rijwagen 70 scharnierende 5-rollen voor zelfdragende schuifpoorten

Rijwagen 70 is een robuust, 5-rollig loopwerk bestemd voor zelfdragende schuifpoorten. De scharnierende constructie met pen zorgt voor automatische aanpassing aan de geleidingsrail, waardoor spanningen worden geëlimineerd en de poort soepel werkt, zelfs bij zware belastingen – de ideale oplossing voor installateurs die betrouwbare componenten zoeken voor poortsystemen.

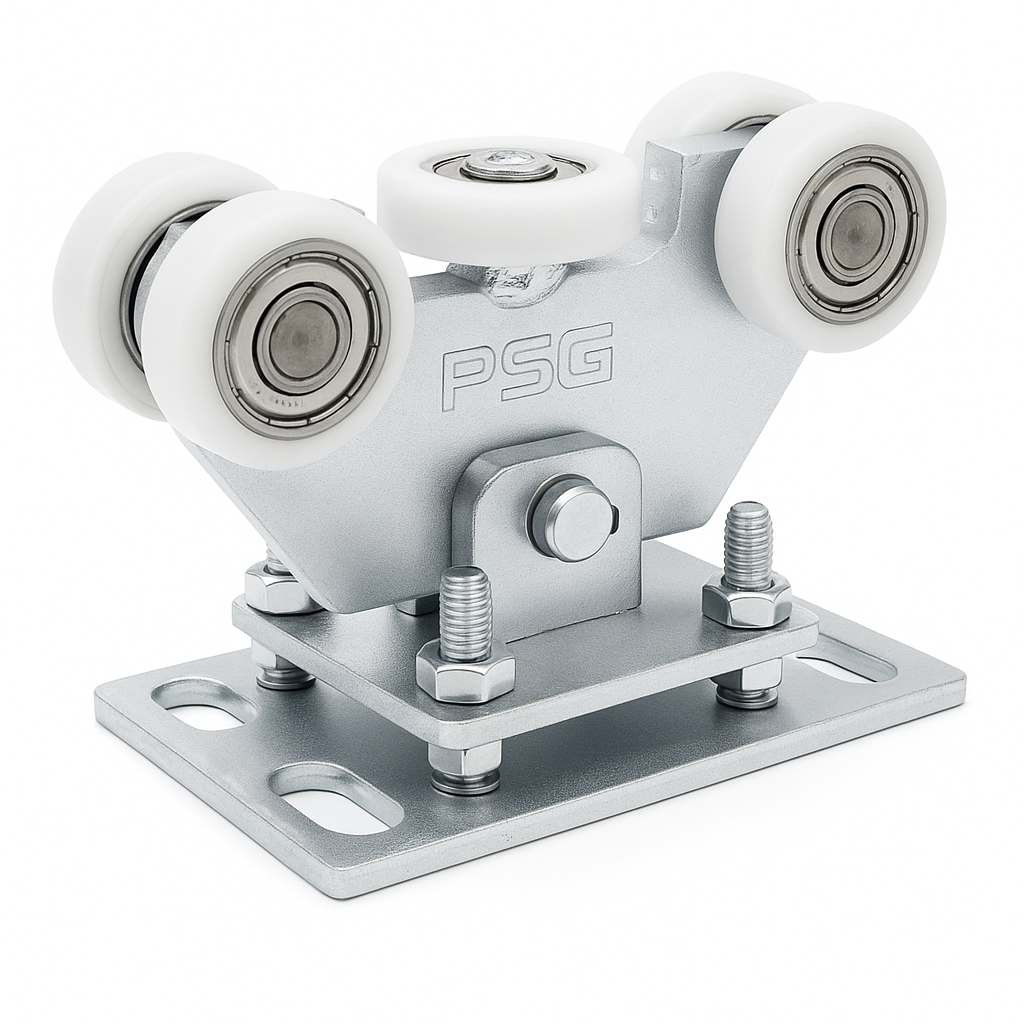

Rijwagen 70 – productweergave met 5 kunststof rollen en verzinkte basis
Rijwagen 70 – productweergave met 5 kunststof rollen en verzinkte basis

Constructiekenmerken

  • Aantal rollen: 5 (waaronder 1 horizontale rol voor stabilisatie)
  • Materiaal rollen: kunststof met kogellagers
  • Constructie: scharnierende uitvoering – rijwagen verbonden met de basis via een pen, past zich automatisch aan de poort aan
  • Hoogteregeling: via regelschroeven
  • Afwerking: galvanische verzinking – corrosiebescherming
  • Railcompatibiliteit: 70×70×4 mm
  • Maximale belasting: 400 kg

Dankzij de kunststof rollen werkt de rijwagen stil en soepel, wat bijzonder belangrijk is bij installaties nabij woon- en kantoorgebouwen. Kogellagers in elke rol garanderen een lange levensduur en minimale rolweerstand, wat resulteert in een lagere belasting van de poortsaandrijving.

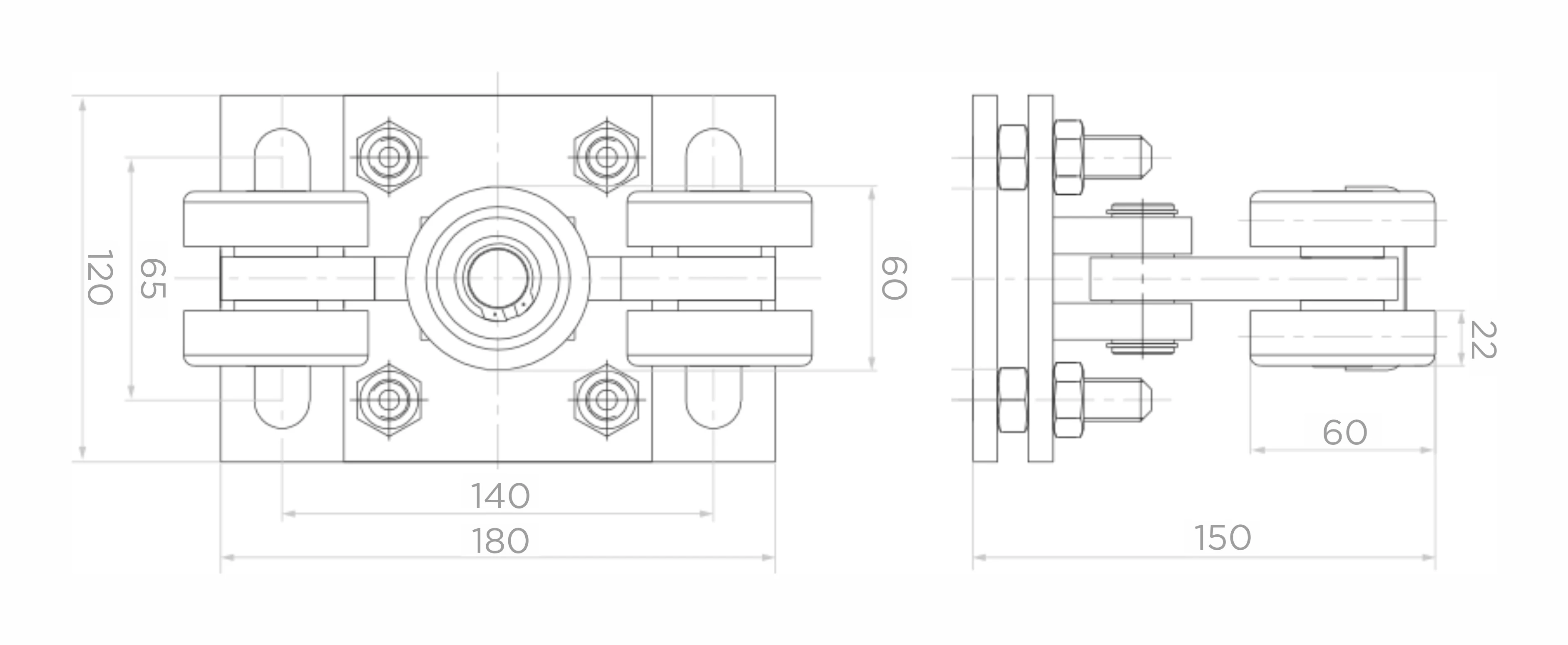

Technische tekening van rijwagen 70 met afmetingen – boven- en zijaanzicht
Technische tekening van rijwagen 70 met afmetingen – boven- en zijaanzicht

Afmetingen en technische gegevens

  • Afmetingen basis: 180 × 120 mm
  • Hartafstand bevestigingsgaten: 140 × 65 mm
  • Totale hoogte (H): 150 mm
  • Diepte: 150 mm
  • Breedte rollen: 60 mm
  • Dikte montageplaat: 22 mm
  • Gewicht: 5,04 kg
  • Volume: 5093,63 cm³
  • EAN: 5901289674553

De scharnierende rijwagen is een essentieel onderdeel van het zelfdragende schuifpoortsysteem. Montage op het fundament geschiedt met bouten en moeren door de ovale gaten in de basis, die een nauwkeurige positiebepaling van de rijwagen ten opzichte van de railas mogelijk maken. De hoogteregeling zorgt voor een perfecte waterpassing van de poort na plaatsing.
