Rijwagen 89x100 mm voor rail 6V.089 schuifpoort 8 stalen rollen

Ga naar Productfeedback

Zwenkbare loopwagen met 8 stalen rollen voor rail 6V.089, met meervoudige plaatconstructie centraal. Basisplaat 150×300 mm, bevestiging 4×M16, gewicht 11,3 kg, hoogte 169 mm.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 66,78
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad
Levertijd: 6 Werkdagen

Producteigenschappen

[PIM] wozki #111

  • Maat looprail 100x89x5
  • Type rijsysteem Loopsysteem
  • Producttype Losse wagen
  • Materiaal wieltjes Staal
  • Aantal rollen [szt.] 8
  • Constructie wagen Zwenkbaar

Beschrijving

Rijwagen 8-rols zwenkbaar voor schuifpoort – stalen rollen

Zwenkbare rijwagen met 8 rollen is een robuust geleidingselement voor railschuifpoorten, compatibel met rail 6V.089. De meervoudige centrale plaatconstructie zorgt voor een verhoogd draagvermogen en stabiele werking, terwijl de stalen rollen een soepele geleiding van het poortvleugel gedurende vele jaren gebruik garanderen.

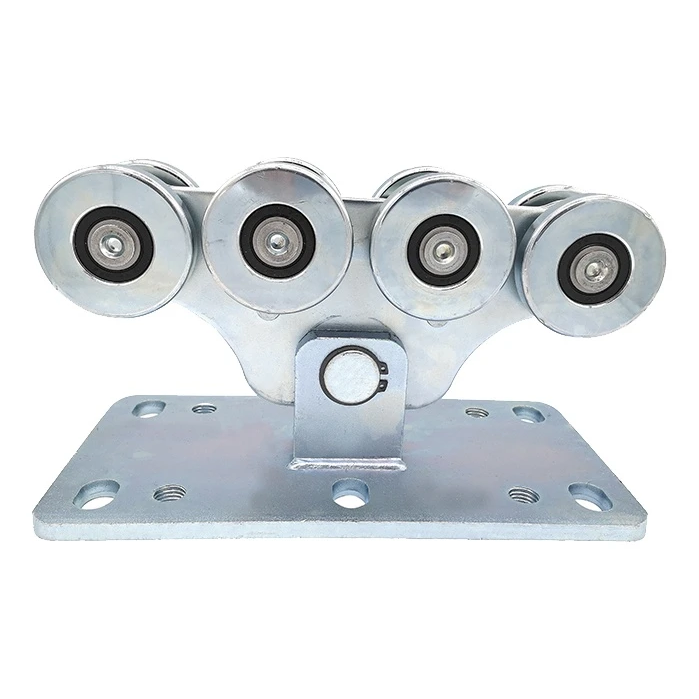

Zwenkbare rijwagen met 8 rollen – vooraanzicht
Zwenkbare rijwagen met 8 rollen – vooraanzicht

Belangrijkste productkenmerken

  • Type: zwenkbare rijwagen
  • Aantal rollen: 8
  • Rolmateriaal: staal
  • Compatibiliteit: rail 6V.089
  • Constructie: meervoudige plaat (verhoogde stevigheid)
  • Montagebasis met gaten: 4× M16
  • Gewicht: 11,3 kg
  • Hoogte (H): 169 mm

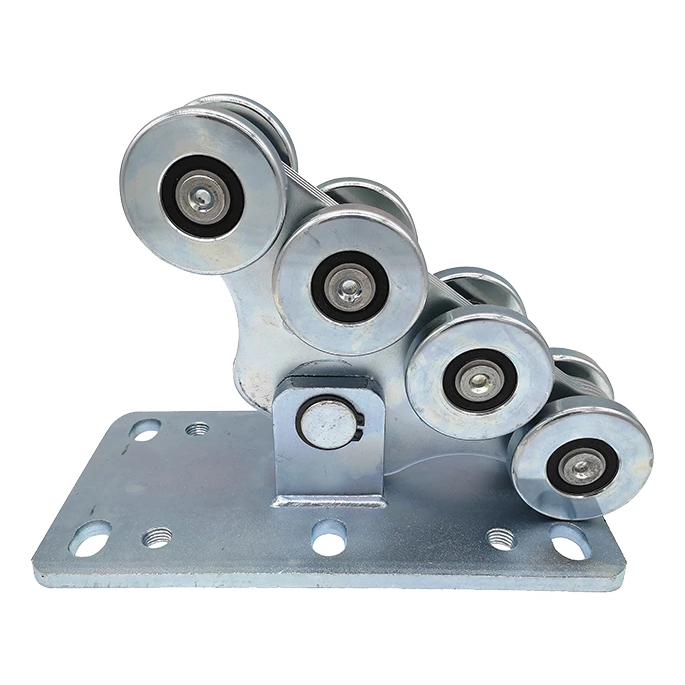

Rijwagen met 8 rollen – perspectievaanzicht
Rijwagen met 8 rollen – perspectievaanzicht

Duurzaamheid en betrouwbaarheid voor de lange termijn

De rijwagen onderscheidt zich door hoge weerstand tegen mechanische beschadiging en dynamische belastingen. Het meervoudige centrale plaatelement vermindert vervorming onder hoge druk, wat resulteert in een stabiele geleiding van zelfs zware poortvleugels. De stalen rollen op lagers zorgen voor stille en soepele werking, minimaliseren de rolweerstand en beperken de onderhoudsbehoefte. De zwenkbare constructie compenseert eventuele axiale afwijkingen van de rail en beschermt de rollen tegen ongelijkmatige slijtage.

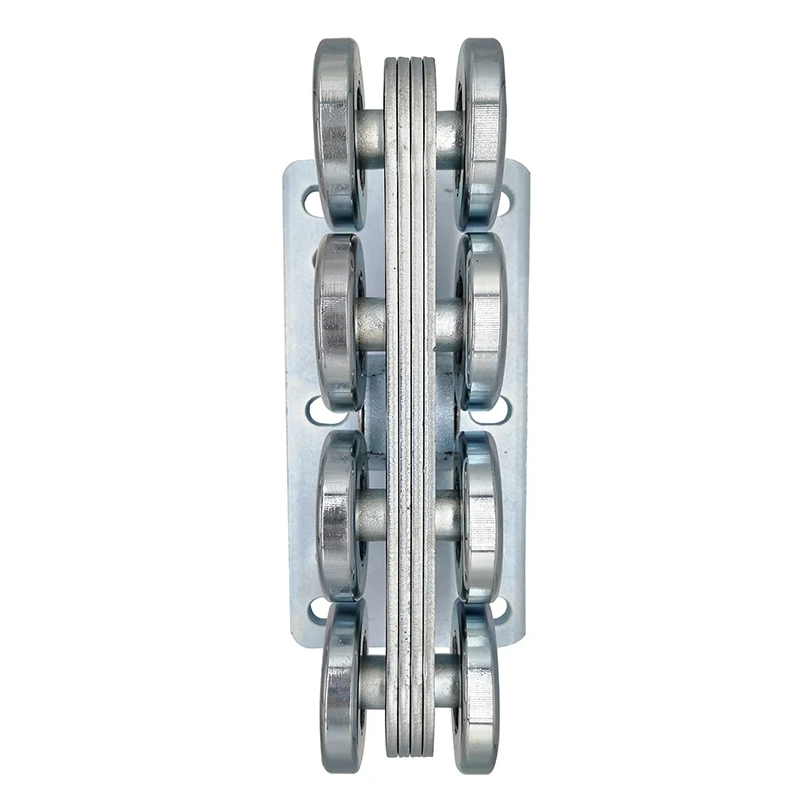

Rijwagen – bovenaanzicht op de rollenopstelling
Rijwagen – bovenaanzicht op de rollenopstelling

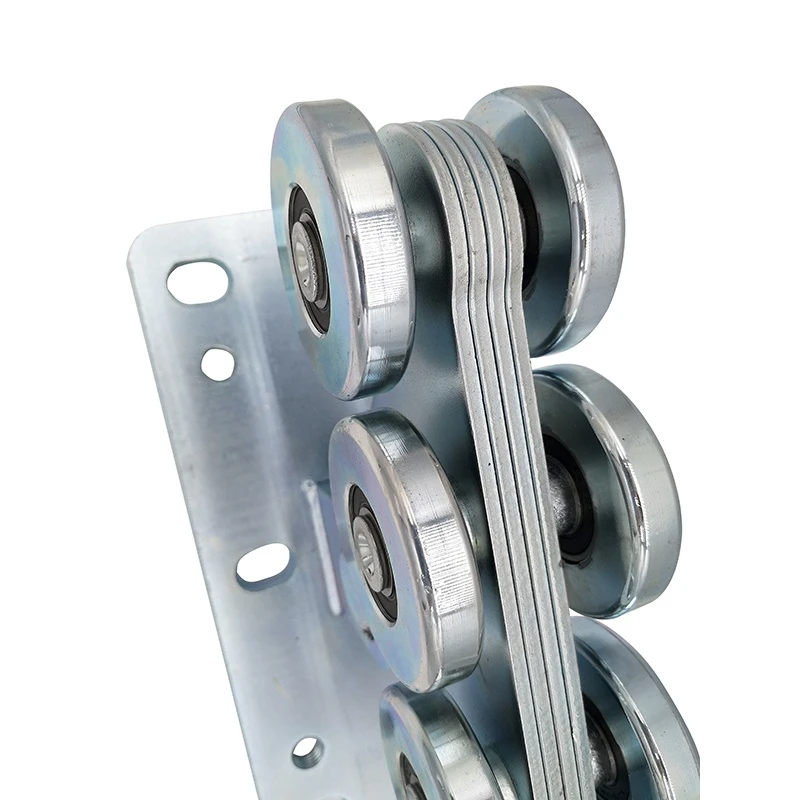

Rijwagen – close-up van de meervoudige plaatconstructie en stalen rollen
Rijwagen – close-up van de meervoudige plaatconstructie en stalen rollen

Buitenmaten

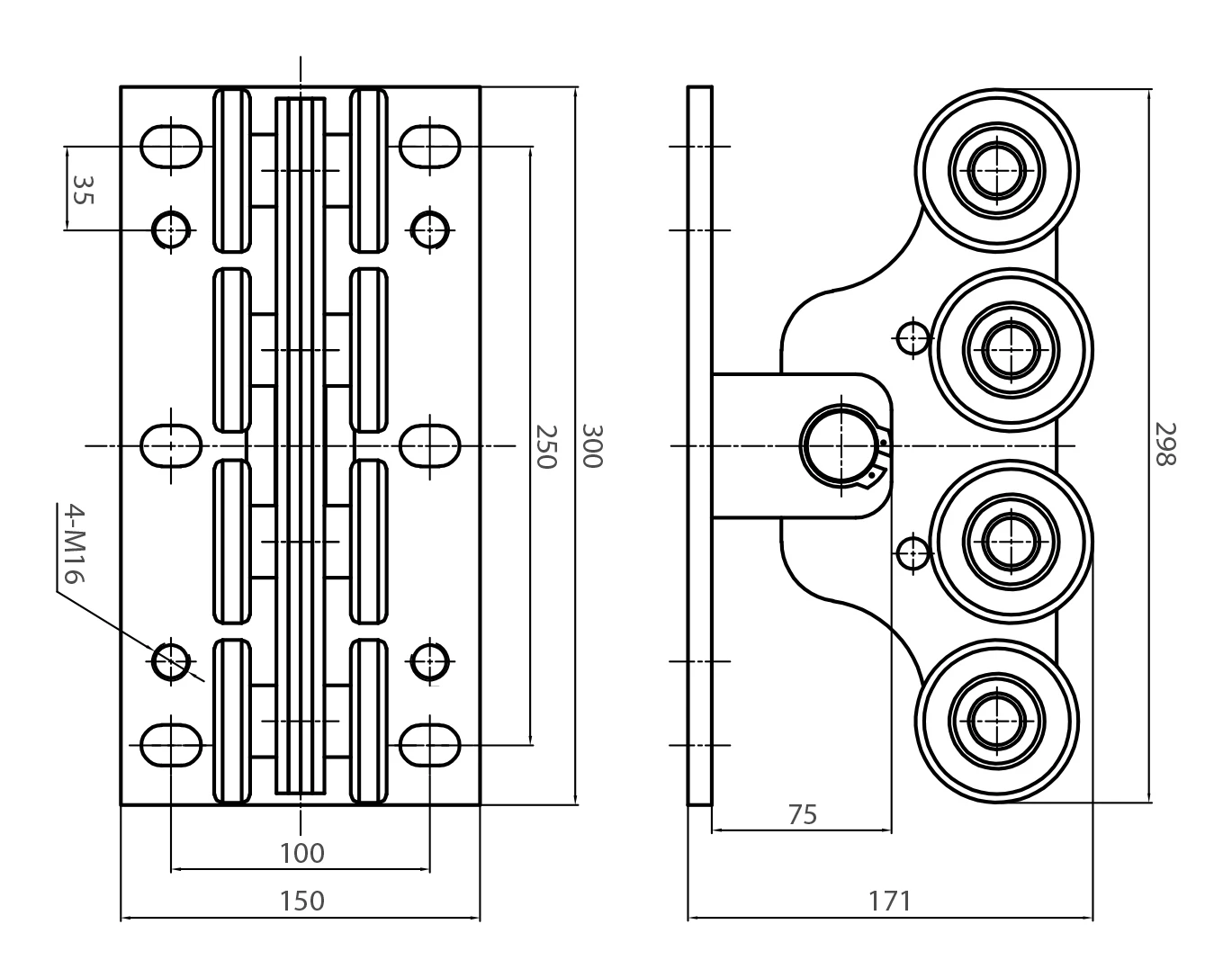

Technische tekening van de rijwagen – buitenmaten en hartafstand montagegaten
Technische tekening van de rijwagen – buitenmaten en hartafstand montagegaten

De technische tekening toont de belangrijkste afmetingen van de rijwagen, waarmee de montage in de poortbehuizing nauwkeurig kan worden gepland:

  • Afmetingen basisplaat: 150 × 300 mm
  • Hartafstand montagegaten: 100 × 250 mm
  • Montagegaten: 4× M16
  • Randafstand gaten: 35 mm
  • Totale breedte inclusief rollen: 171 mm
  • Totale hoogte (zijaanzicht): 298 mm
  • Afstand rolas tot basisrand: 75 mm

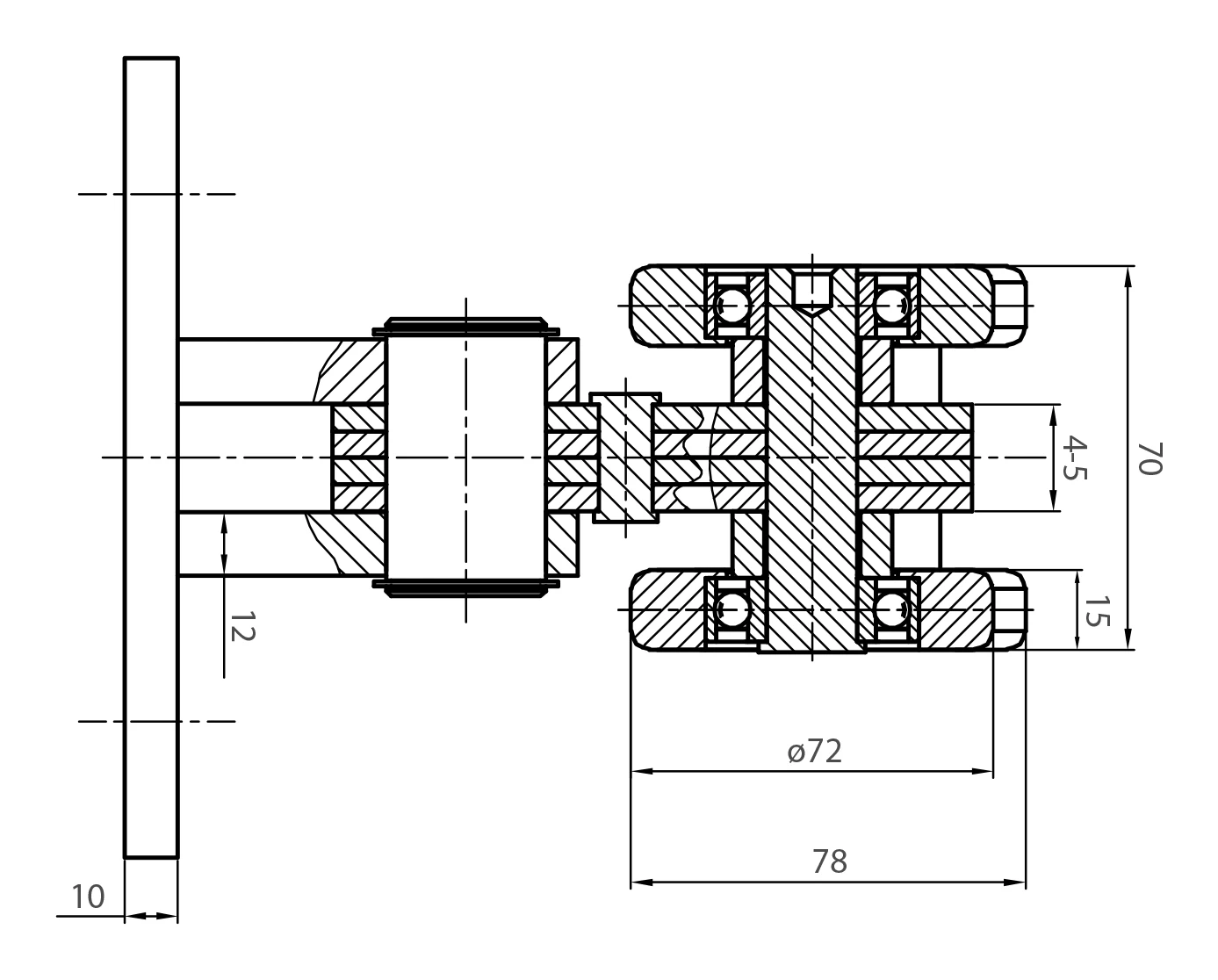

Technische doorsnede van de rijwagen – rolafmetingen en constructiedetails
Technische doorsnede van de rijwagen – rolafmetingen en constructiedetails

Rolparameters en doorsnede

  • Roldiameter: ø72 mm
  • Rolbreedte: 78 mm
  • Hoogte rolsamenstel: 70 mm
  • Railgeleidingsspleet: 4–5 mm
  • Dikte basisplaat: 10 mm
  • Lagerdiameter: 12 mm
  • Onderste speling: 15 mm
  • Volume: 5243,44 cm³
  • EAN: 5903313200240

De rijwagen is een montageklaar onderdeel dat na bevestiging aan het poortraam met vier M16-bouten direct gebruiksklaar is. Dankzij de robuuste stalen constructie en de precies uitgevoerde lageringen biedt het product jarenlange, storingsvrije werking zelfs bij intensief gebruikte industriële poorten.
