Scharnier banddop Ø14 mm voor vastschroeven – pen voor vleugelpoorten

Ga naar Productfeedback

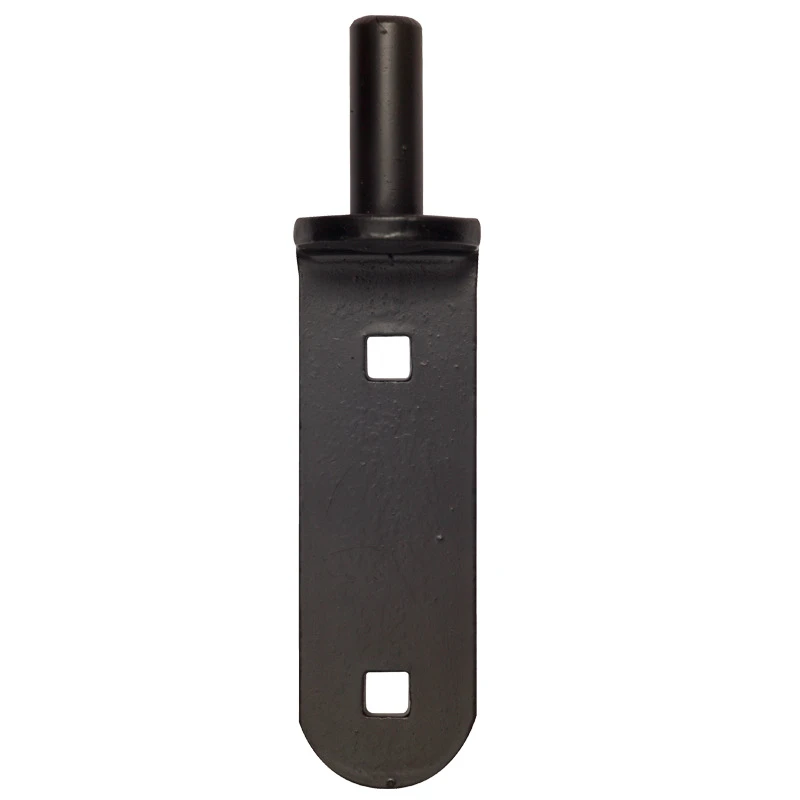

Scharnier banddop Ø14 mm voor vastschroeven. Stalen pen met hoogte 37 mm met montageplaat 112x35x5 mm. L-profiel met 2 vierkante gaten 8,4 mm. Gewicht 0,26 kg. Voor vleugelpoorten.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 2,38
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad
Levertijd: 24 uur

Producteigenschappen

[PIM] zawiasy #113

  • Materiaal Staal
  • Diameter 14
  • Montagemethode Aanschroefbaar

Beschrijving

Scharnier banddop Ø14 mm voor vastschroeven – pen voor vleugelpoorten

Scharnier banddop (pen) bestemd voor vleugelpoorten, gemonteerd door vastschroeven. Solide constructie in L-vorm met massieve montageplaat en verticale pen met diameter Ø14 mm zorgt voor duurzame en stabiele bevestiging van het scharnier. Kant-en-klare montagegaten maken snelle montage mogelijk zonder de noodzaak van extra boren.

Maattekening scharnier banddop – vooraanzicht en zijaanzicht met afmetingen
Maattekening scharnier banddop – vooraanzicht en zijaanzicht met afmetingen

Afmetingen en technische parameters

  • Pendiameter: Ø14 mm
  • Penhoogte: 37 mm
  • Hoogte montageplaat: 112 mm
  • Breedte montageplaat: 35 mm
  • Plaatdikte: 5 mm
  • Montagegaten: 2 × 8,4 mm (vierkant)
  • Profiel: L-vorm L
  • Gewicht: 0,26 kg
  • EAN: 5901431940697

Toepassing en montage

De banddop vormt het dragende element van het bandscharnier gebruikt in vleugelpoorten. Montage gebeurt door de montageplaat vast te schroeven aan de paal of het poortframe met behulp van twee vierkante gaten 8,4 mm. Het L-vormige profiel zorgt voor stabiele ondersteuning en draagt de belastingen die ontstaan tijdens het openen en sluiten van de poortvleugel. Dankzij de solide constructie en precies uitgevoerde montagegaten is de installatie snel en herhaalbaar — wat van bijzonder belang is bij seriële realisaties.
