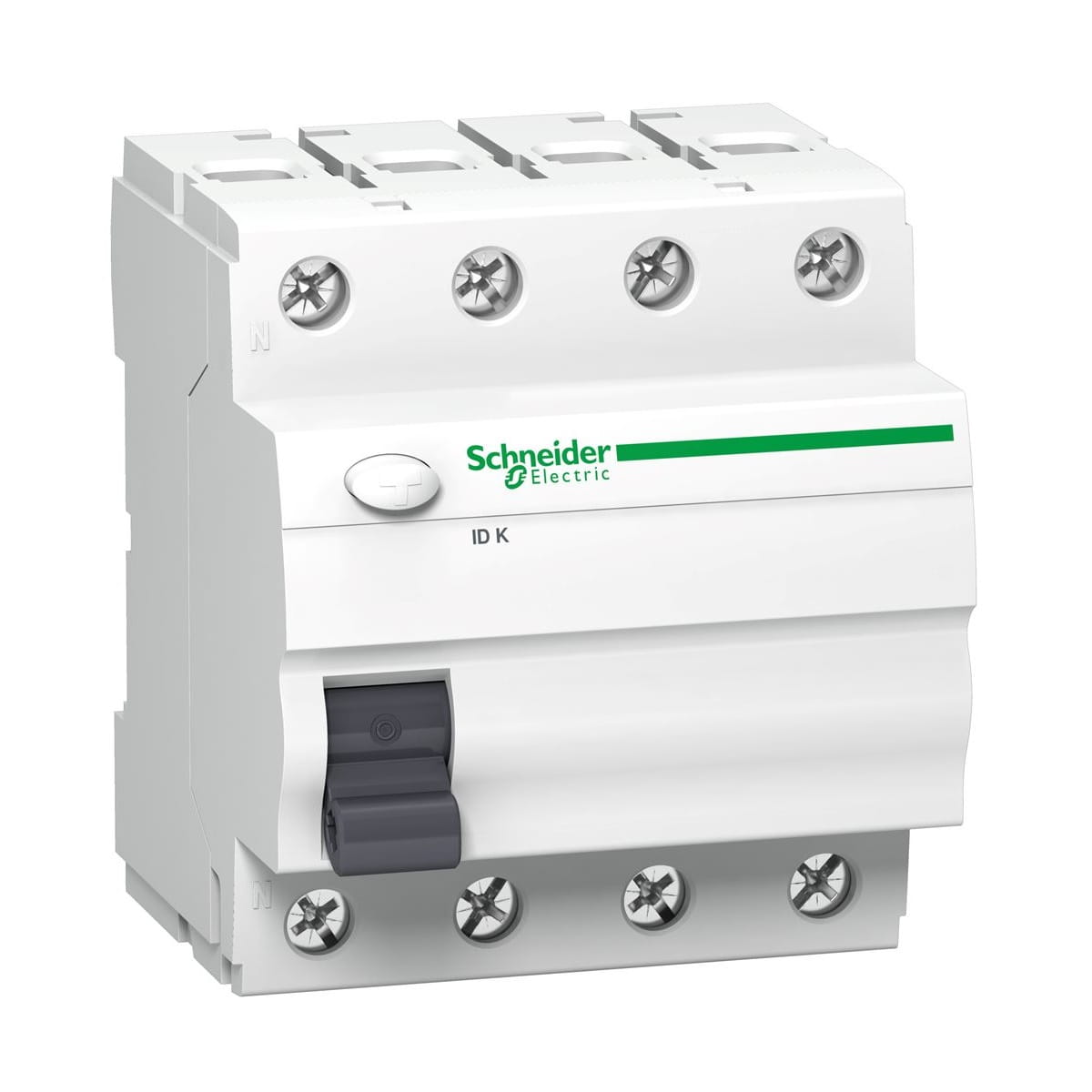

Schneider Electric Aardlekschakelaar 4P 40A 300mA type A Acti9
Laat feedback achter over het product
Aardlekschakelaar 4P 40A 300mA type A uit de Acti9-serie. Bescherming tegen elektrische schokken voor sinusvormige en gelijkgerichte pulserende stromen. Dubbele gekerfde aansluitklemmen 1-35mm² massief, spanningsonafhankelijk. Montage op DIN-rail, 8 modules 9mm.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Kies een variant:
Afzonderlijke varianten kunnen verschillen in prijs
Hoeveelheid
Productcode:
Producteigenschappen
[PIM] wylaczniki-roznicowopradowe #91
- Type stroomonderbreker differentieelstroom
- Aantal polen 4P
- Nominale stroom [A] 40A
- Differentiaalstroom [mA] 300 mA
- Uitschakelkarakteristiek A
- Kortsluitvermogen [kA] 6 kA
- Merk SCHNEIDER ELECTRIC
Beschrijving
Schneider Electric Aardlekschakelaar 4P 40A 300mA type A Acti9
Aardlekschakelaar 4P 40A 300mA type A Acti9 IDK-40-4-300-A A9Z04440 van SCHNEIDER ELECTRIC is perfect geschikt voor toepassingen in residentiële bouw en vergelijkbare objecten. Het biedt bescherming tegen elektrische schokken in elektrische installaties en reageert effectief op sinusvormige en gelijkgerichte pulserende stromen.
Uitgerust met dubbele, gegroefde aansluitklemmen aan de onderzijde (rail+draad), zorgt het voor een solide en betrouwbare verbinding. De nulleider (N) is aan de linkerkant geplaatst, wat het aansluiten met overstroombeveiliging vergemakkelijkt. Het apparaat is ook uitgerust met een testknop "T", waarmee de correcte werking van de schakelaar kan worden gecontroleerd. Samen met andere modulaire apparatuur uit de Acti9-familie vormt het een complete set beveiligingen voor elektrische installaties.
Specificatie
| Parameter | Waarde |
|---|---|
| Productgamma | Acti 9 |
| Productnaam | Acti 9 ID K |
| Type product of component | Aardlekschakelaar (RCCB) |
| Verkorte apparaatnaam | ID K |
| Beschrijving polen | 4P |
| Positie nulleider | LINKS |
| [In] nominale stroom | 40 A |
| Type netwerk | Wisselstroom (AC) |
| Gevoeligheid lekstroom | 300 mA |
| Vertraging aardlekbeveiliging | Onvertraagd |
| Type aardlekbeveiliging | Type A |
| Kwaliteitskenmerk | VDE |
Aanvullende parameters
| Parameter | Waarde |
|---|---|
| Locatie apparaat in systeem | Eindgroep |
| Netfrequentie | 50/60 Hz |
| [Ue] nominale schakelspanning | 380...415 V wisselstroom (AC) 50 Hz |
| Technologie uitschakeling aardlekschakelaar | Spanningsonafhankelijk |
| Nominaal in- en uitschakelvermogen | [[Idm 500 A Im 500 A]] |
| Nominale voorwaardelijke kortsluitstroom | [[GL63: Inc 4,5 kA K60: Inc 6 kA]] |
| Nominale isolatiespanning [Ui] | 440 V wisselstroom (AC) 50 Hz |
| Nominale schokgolfspanning [Uimp] | 4 kV |
| Schokstroom | 250 A |
| Indicatie contactpositie | NEE |
| Type bediening | Hefboom |
| Montagemethode | Klikmontage |
| Montagebasis | DIN-rail |
| Breedte in modules van 9 mm | 8 |
| Hoogte | 81 mm |
| Breedte | 72 mm |
| Diepte | 68 mm |
| Kleur | Wit |
| Mechanische duurzaamheid | 5000 cycli |
| Elektrische duurzaamheid | AC-1: 2000 cycli |
| Aansluitingen - klemmen | [[Dubbele aansluiting boven of onder 1…35 mm² massief Dubbele aansluiting boven of onder 1…25 mm² flexibel]] |
| Lengte geïsoleerd gedeelte | 14 mm voor boven of onder aansluiting |
| Aanhaalmoment | 3,5 N.m boven of onder |
Werkomgeving
| Parameter | Waarde |
|---|---|
| Normen | EN/IEC 61008-1 |
| Beschermingsgraad IP | [[IP20 volgens IEC 60529 IP40 (modulaire behuizing) volgens IEC 60529]] |
| Vervuilingsgraad | 2 |
| Elektromagnetische compatibiliteit | 8/20 μs weerstaan impuls, 200 A volgens EN/IEC 61008-1 |
| Omgevingstemperatuur voor werking | -25…40 °C |
| Omgevingstemperatuur voor opslag | -30…70 °C |
Duurzaamheidsaanbod
| Parameter | Waarde |
|---|---|
| Status duurzaam aanbod | Green Premium product |
| Europese RoHS-richtlijn | Conform |
| Kwikvrij | Ja |
| China RoHS-norm | Product valt niet onder de China RoHS-richtlijn. Stoffenverklaring beschikbaar ter informatie. |
| WEEE | Het product moet worden afgevoerd in overeenstemming met de in de Europese Unie geldende afvalvoorschriften en mag niet bij het gewone afval worden weggegooid. |
