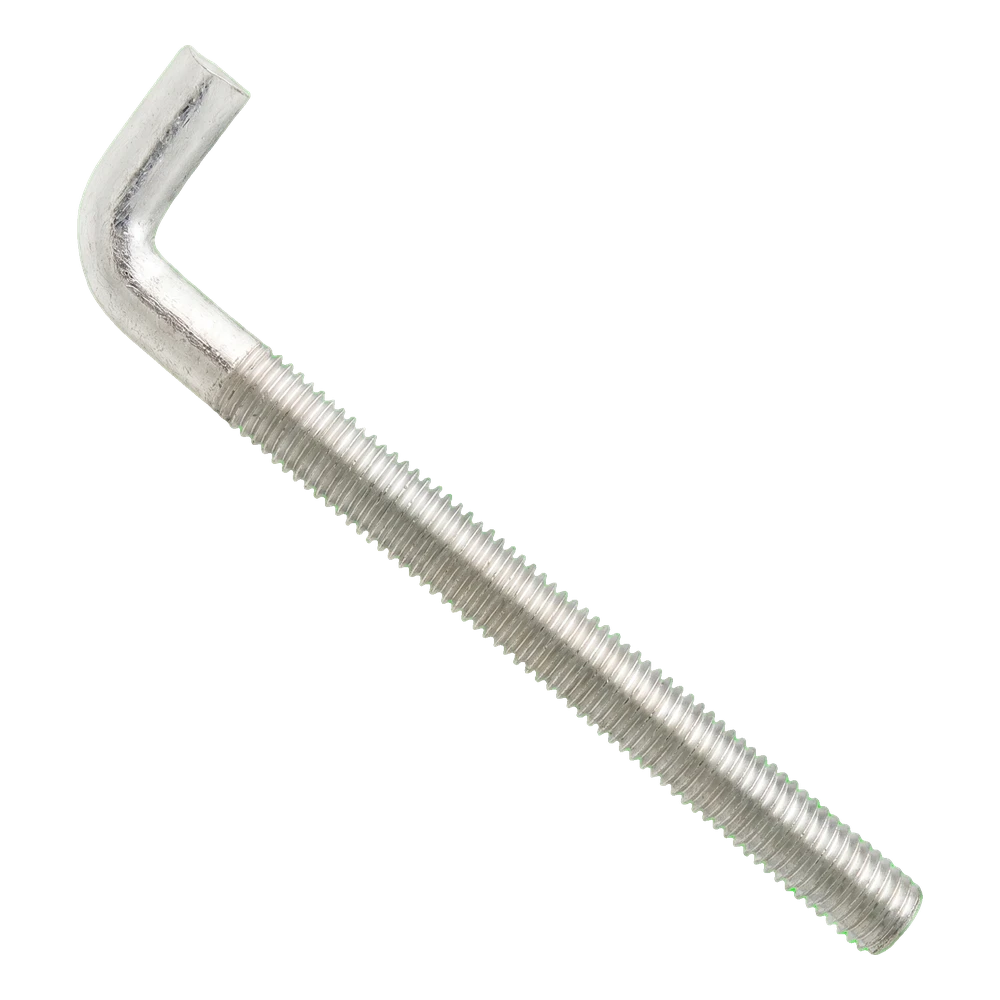

Schroefduim met metrische draad, verzinkt M10×100 mm
Laat feedback achter over het product
Schroefduim HP met metrische draad M10, van staal, galvanisch verzinkt. Lengte 100 mm, draadlengte 75 mm, ombuiging 30 mm. Sterkteklasse 5.8, gewicht 0,056 kg. Bestemd om in te betonneren in constructies van gewapend beton en metselwerk.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 002-364
Producteigenschappen
[PIM] haki-budowlane #1022
- Haakuiteinde haaks (recht) HP
- Schroefdraadtype M10
- Lengte [mm] 100
Beschrijving
Draadstang met een onder een rechte hoek omgebogen uiteinde – om in metrische binnendraad te schroeven en onderdelen te ondersteunen of op te hangen; staal van sterkteklasse 5.8, elektrolytisch verzinkt
Over het product
Een schroefduim met metrische draad is een draadstang met een onder een rechte hoek omgebogen uiteinde. Hij dient om in een onderdeel met binnendraad te worden geschroefd en om onderdelen, zoals buizen, latten en houders, te ondersteunen of op te hangen.
De schroefdraadmaat van de haak is M10 — de ankerhuls, moer of het draadgat moet dezelfde binnendraad hebben. De totale lengte H bedraagt 100 mm en wordt gemeten vanaf het uiteinde van de schroefdraad tot het verste punt van het gebogen gedeelte. De schroefdraadlengte L1 is 75 mm en de lengte van het omgebogen gedeelte A is 30 mm. Dit zijn nominale waarden volgens de tabel van de fabrikant. Schroef de haak in tot de diepte die het bijbehorende onderdeel vereist en borg de schroefdraad die buiten dit onderdeel uitsteekt met een contramoer. Richt het uiteinde na montage in de belastingsrichting; belast de haak niet zijdelings op de bocht.
Materiaal: staal, sterkteklasse: 5.8 (volgens de gegevens van de fabrikant), coating: elektrolytisch verzinkt. De zinklaag beschermt het staal tegen corrosie onder normale omstandigheden. Kies bij contact met zout, chemicaliën of aanhoudend vocht de uitvoering volgens de blootstellingsomstandigheden. De fabrikant vermeldt geen draagvermogen voor de haak. De toelaatbare belasting hangt af van de ondergrond en de bevestigingswijze — deze wordt bepaald in het ontwerp of door de fabrikant van het anker. Gebruik de haak niet voor het hijsen van lasten of voor de beveiliging van personen.
Keuze en montage
- ✓Kies voor het bijbehorende onderdeel schroefdraadmaat M10 – een anker, moer of huls met binnendraad.
- ✓Schroef de haak in tot de diepte die het bijbehorende onderdeel vereist (beschikbare schroefdraad: L1 = 75 mm); borg de schroefdraad die buiten dit onderdeel uitsteekt met een contramoer.
- ✓Richt het uiteinde na montage in de belastingsrichting; belast de haak niet zijdelings op de bocht.
Belangrijk
De fabrikant vermeldt geen draagvermogen voor de haak. De toelaatbare belasting hangt af van de ondergrond en de bevestigingswijze – deze wordt bepaald in het ontwerp of door de fabrikant van het anker. Gebruik de haak niet voor het hijsen van lasten of voor de beveiliging van personen.
