Schroefhaak met metrische draad, verzinkt M10×120 mm

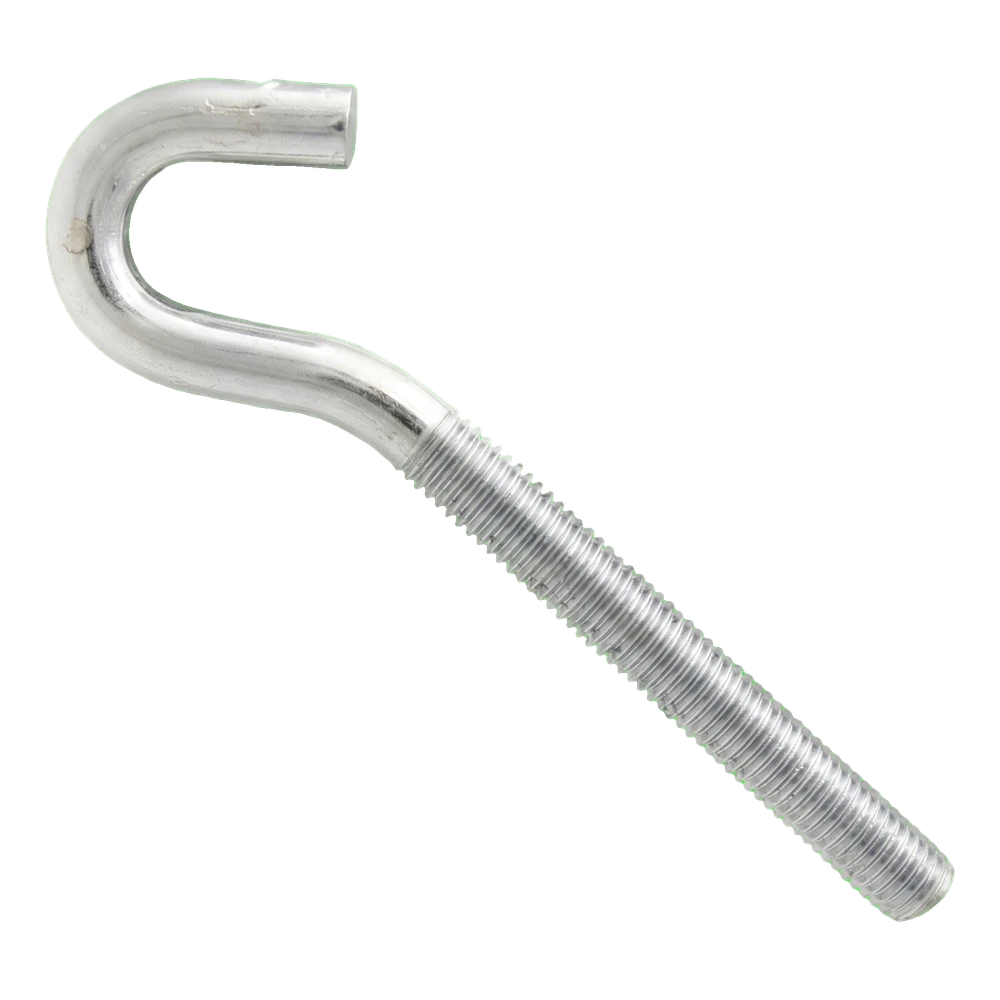

Schroefhaak met open uiteinde HZ M10x120 uit de HZ-serie van de fabrikant is een sterk bevestigingselement voor montage in beton- en metselconstructies. Gemaakt van staal klasse 5.8 met een galvanische zinklaag, zorgt hij voor een stevige M10-draadverbinding met een open haakgedeelte met een buitendiameter van de buiging van Ø35 mm. De totale lengte van de haak bedraagt 120 mm, en de draad met een lengte van 75 mm maakt het mogelijk de inbouwdiepte af te stellen en de moer stevig aan te draaien. Dankzij de open vorm van het uiteinde kunnen op te hangen onderdelen snel worden aangebracht en verwijderd zonder ze erdoorheen te hoeven halen — wat op de bouwplaats zorgt voor gemak en een hoger werktempo.

Kenmerken van de HZ M10x120 Schroefhaak

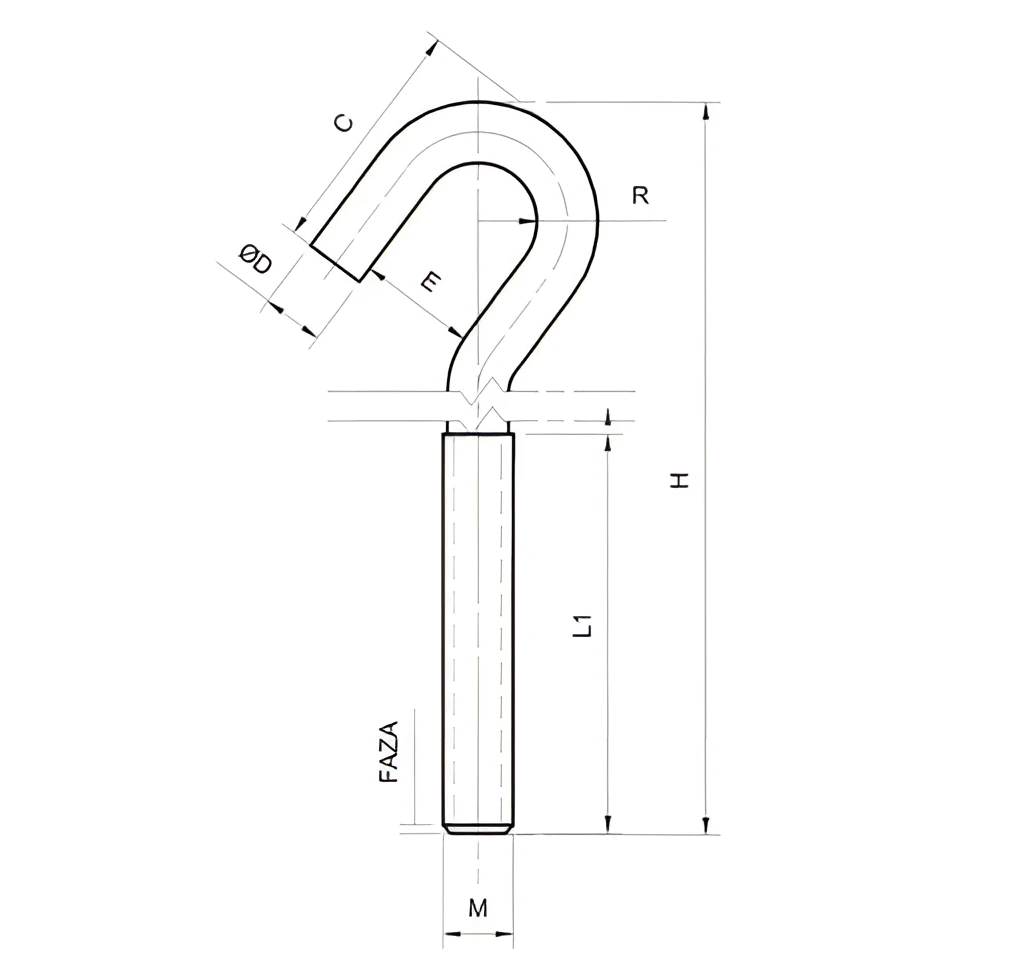

De technische tekening toont de geometrie van de HZ-schroefhaak met de belangrijkste afmetingen: M — draaddiameter, L1 — lengte van de draadstift, H — hoogte van het rechte gedeelte boven de draad, R — buigradius, C en E — afmetingen van het open uiteinde, ØD — buitendiameter van de draad. Dankzij de open vorm van de haak (in tegenstelling tot een gesloten uitvoering, zoals een oog) kunnen onderdelen van opzij worden opgehangen, zonder dat de hele verbinding gedemonteerd hoeft te worden.
