Schroefoog met metrische draad, verzinkt M8×100 mm

Draadstang met een gesloten oog aan het uiteinde – om in metrische schroefdraad te schroeven en touwen, kettingen en onderdelen met een karabijnhaak op te hangen; staal van sterkteklasse 5.8, elektrolytisch verzinkt

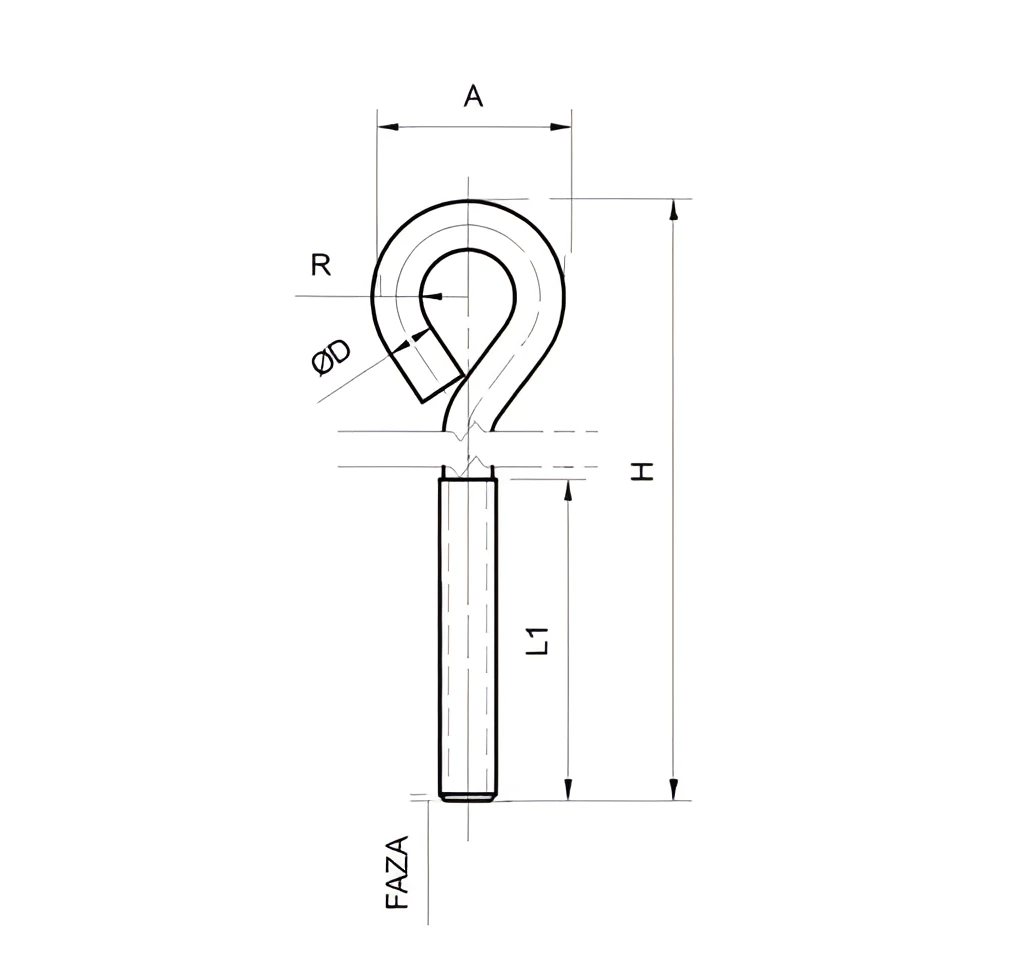

Maattekening op volledige grootte openen

Over het product

Een schroefoog met metrische draad is een draadstang met een gesloten oog aan het uiteinde. Het dient voor het ophangen van touwen, kabels, kettingen en onderdelen met een karabijnhaak. Het gedeelte met schroefdraad wordt in een onderdeel met binnendraad geschroefd (een ankerhuls, een moer of een draadgat).

De aanduiding M8 geeft de metrische schroefdraad van de haak aan — de ankerhuls, moer of het draadgat moet dezelfde binnendraad hebben. De totale lengte H bedraagt 100 mm en wordt gemeten vanaf het uiteinde van de schroefdraad tot het verste punt van het gebogen gedeelte. De beschikbare schroefdraadlengte L1 is 60 mm en de buitendiameter van de bocht Dz bedraagt 29 mm. Dit zijn nominale waarden volgens de tabel van de fabrikant. Schroef de haak in tot de diepte die het bijbehorende onderdeel vereist; borg de schroefdraad die buiten dit onderdeel uitsteekt met een contramoer. Richt het oog na montage in de belastingsrichting en belast de haak niet zijdelings op de bocht.

Het materiaal is staal van sterkteklasse 5.8 en de coating is elektrolytisch verzinkt. De zinklaag beschermt het staal tegen corrosie onder normale omstandigheden. Kies bij contact met zout, chemicaliën of aanhoudend vocht de uitvoering volgens de blootstellingsomstandigheden. De fabrikant vermeldt geen draagvermogen voor de haak en de opgegeven sterkteklasse heeft uitsluitend betrekking op het staal zelf. De toelaatbare belasting hangt af van de ondergrond en de bevestigingswijze — deze wordt bepaald in het ontwerp of door de fabrikant van het anker. Gebruik de haak niet voor het hijsen van lasten of voor de beveiliging van personen.

Afmetingen

Materiaal en coating

Verkoopeenheid

Keuze en montage

• ✓Stem de schroefdraad van het bijbehorende onderdeel af op M8 – een anker, moer of huls met binnendraad.
• ✓Schroef de haak in tot de diepte die het bijbehorende onderdeel vereist (beschikbare schroefdraad: L1 = 60 mm); borg de schroefdraad die buiten dit onderdeel uitsteekt met een contramoer.
• ✓Richt het oog na montage in de belastingsrichting; belast de haak niet zijdelings op de bocht.
