Schuine trapezium-brug met EPDM-afdichting H63 L330 – aluminium

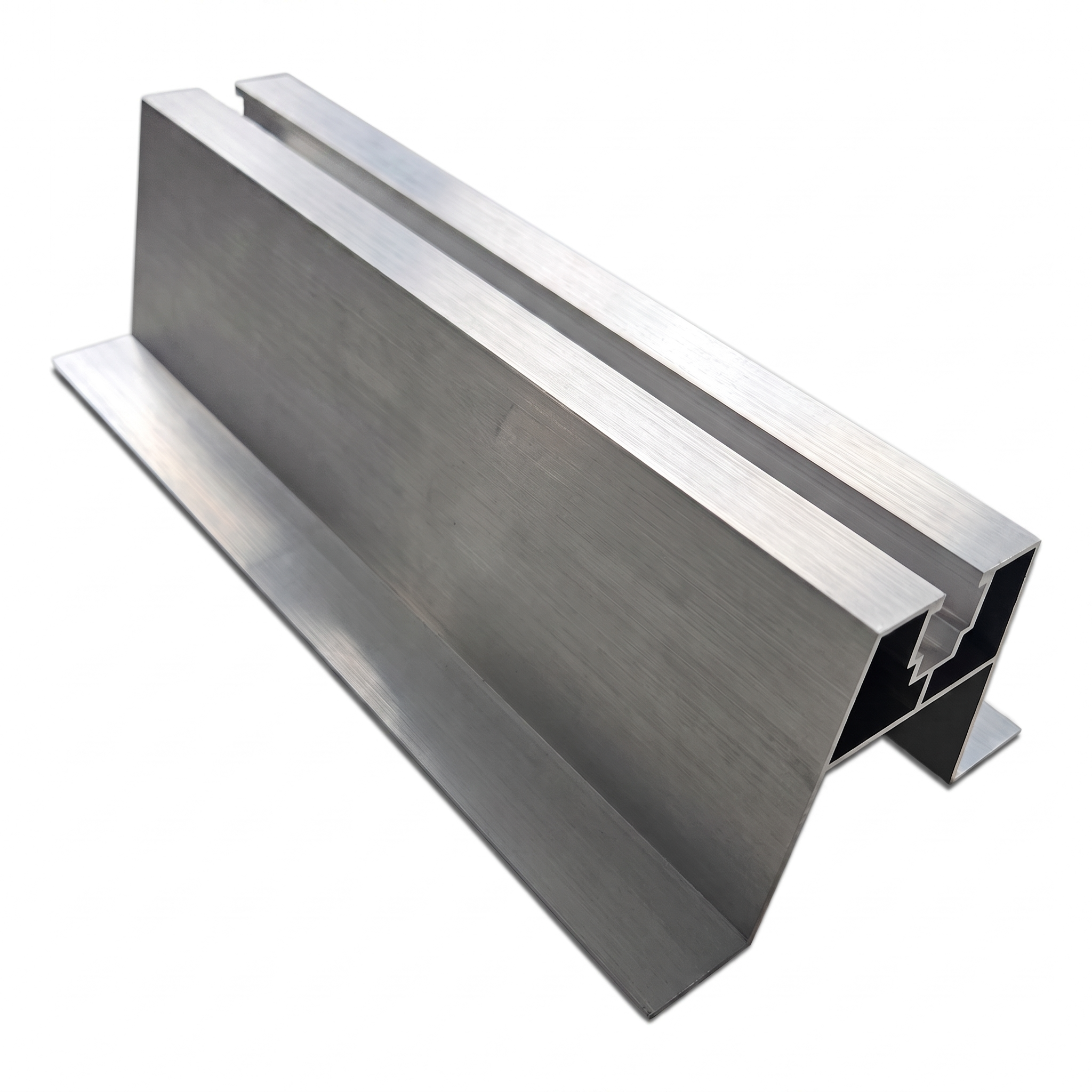

Schuine trapezium-brug met EPDM-afdichting is een aluminium afstandselement bestemd voor de montage van fotovoltaïsche constructies op daken bedekt met trapeziumplaat. De schuine profielvorm sluit perfect aan op de geometrie van de plaatgolf en biedt een stabiele en waterdichte ondersteuning van de montagegoot, zonder dat extra nivelleringsplaatjes nodig zijn.
Dankzij de ingebouwde EPDM-afdichting beschermt de brug de dakbedekking effectief tegen waterindringing op het bevestigingspunt. De afdichting compenseert oneffenheden in het plaatoppervlak en dempt microtrillingen, wat de levensduur van de verbinding verlengt en het risico op corrosie op het contactpunt minimaliseert.
Voordelen voor het montageteam
- Schuine geometrie — profiel aangepast aan de helling van de trapeziumplaatgolf, elimineert de noodzaak om elementen op de bouwplaats uit te snijden en bij te buigen
- EPDM-afdichting inbegrepen — montageklaar element dat geen apart bestellen en plakken van afdichtingen vereist
- Aluminium — licht materiaal, corrosiebestendig, eenvoudig te transporteren naar het dak en garandeert jarenlange duurzaamheid
- Compact gewicht 0,350 kg — eenvoudig te hanteren en op te slaan, belast de dakconstructie niet
Afmetingen en technische parameters
- Lengte (L): 330 mm
- Hoogte (H): 63 mm
- Totale voetbreedte: 94,4 mm
- Breedte bovenplatform: 40 mm
- Wanddikte profiel: 1,2 mm
- Wanddikte bevestigingskanaal: 1,3 mm
- Breedte bovenkanaal (extern): 16,3 mm
- Breedte bovenkanaal (intern): 13,7 mm
- Gewicht: 0,350 kg
Materiaal en afwerking
- Profielmateriaal: aluminium
- Afwerking: standaard anodisering
- Afdichting: EPDM
Profielopbouw

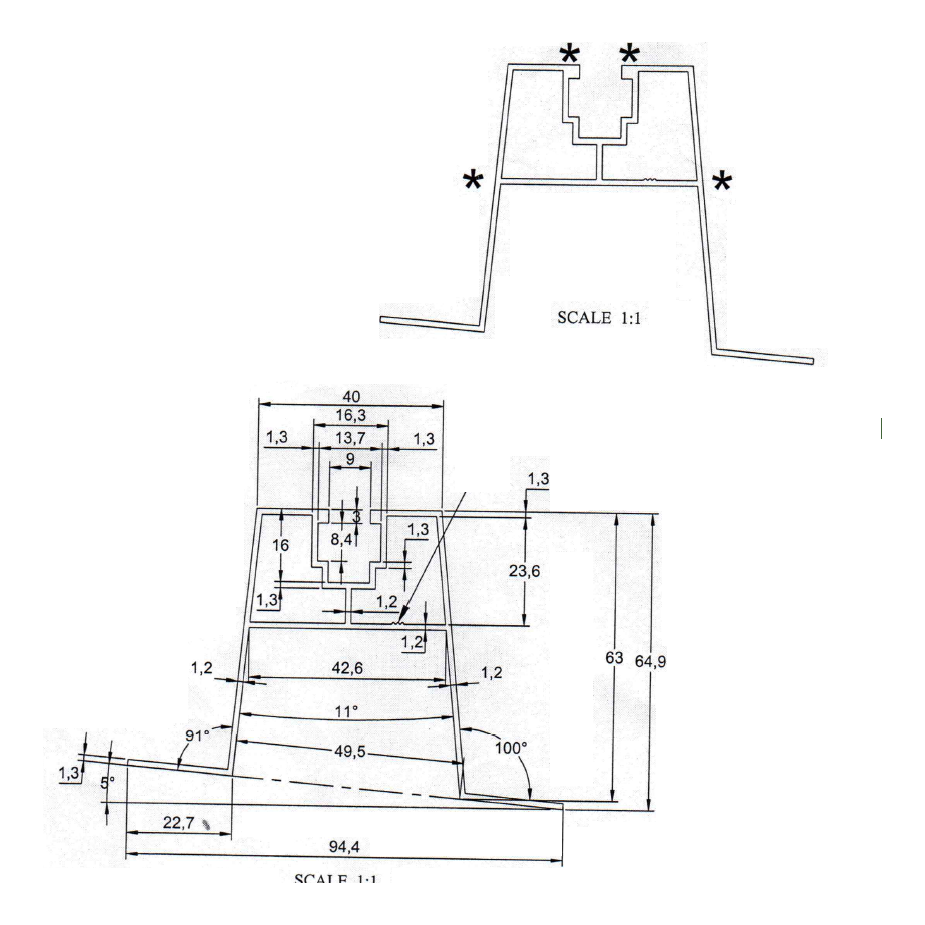

De trapeziumvormige profieldoorsnede heeft twee symmetrische voeten die aansluiten op het oppervlak van de dakplaat. De zijwanden gaan over in een interne versterkingsflens. Aan de bovenzijde van het profiel bevindt zich een montagekanaal met een interne breedte van 13,7 mm en een opening van 8,4 mm, waarmee bouten en klemmen aan de draagprofielen kunnen worden bevestigd. Plaatsen aangeduid met een asterisk kunnen warmtestrepen (heat lines) vertonen die ontstaan tijdens het aluminium extrusieproces — dit geldt niet als een kwaliteitsgebrek.
De schuine trapezium-brug H63 L330 is een betrouwbaar tussenelement tussen de trapeziumplaat en de fotovoltaïsche constructie, dat de montagetijd verkort en de kwaliteit van elke dakinstallatie verhoogt.
