Stalen verbindingsstuk L120 voor poortscharnier M18 – opening 180°
product unavailable
toevoegen aan verlanglijst
0
Beschrijving

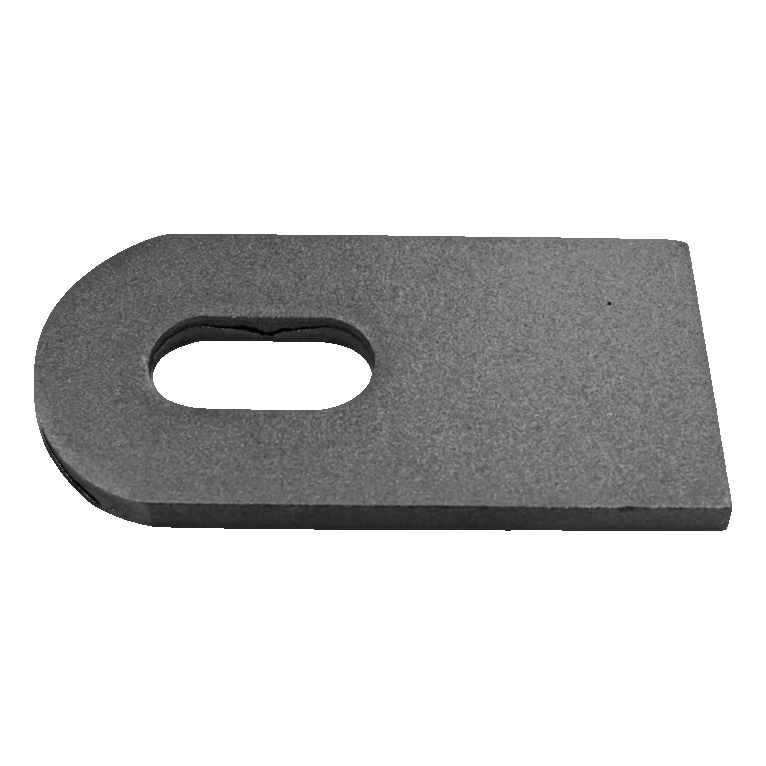

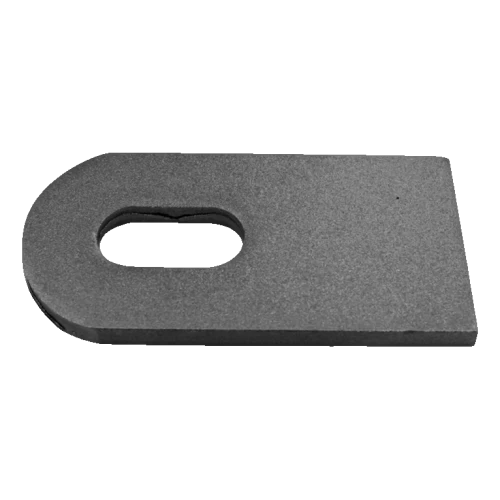

Stalen verbinder L120 voor poortschanier M18 – opening 180°
Stalen verbinder L120 bestemd voor poortscharnieren met schroefdraad M18. Dankzij de massieve constructie van 8 mm dik plaatstaal zorgt het voor een duurzame en stabiele verbinding van het schanier met de poort of het hekje, waardoor volledige opening van de vleugel onder een hoek van 180° mogelijk is. Het langwerpige gat in de verbinder biedt een instelbereik van 70–90 mm, waardoor de positie van de vleugel ten opzichte van de paal nauwkeurig kan worden ingesteld — zonder nieuwe gaten te hoeven boren.
Het element is een essentieel onderdeel bij de montage van vleugelpoorten en hekjes op M18 schroefscharnieren. Zijn eenvoudige vorm en solide constructie garanderen snelle montage en jarenlange storingsvrije werking.
Afmetingen verbinder
- Lengte (L): 120 mm
- Hoogte: 60 mm
- Plaatdikte: 8 mm
- Langwerpig gat (breedte): 20 mm
- Instelbereik in gat: 70–90 mm
- Scharnierschroefdraad: M18
Toepassing en montage

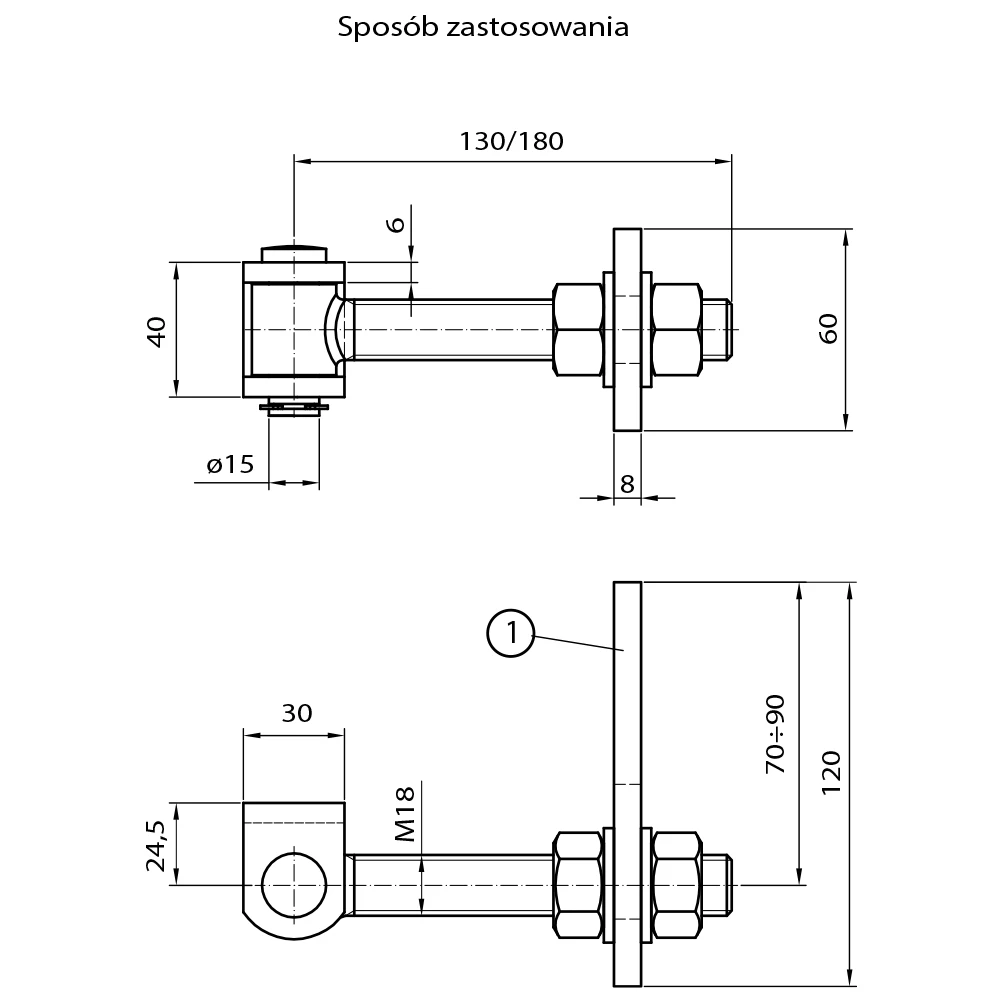

De verbinder wordt gemonteerd op de poortvleugel of het hekje, en de M18 scharnierpen gaat door het langwerpige gat en wordt vastgezet met moeren aan beide zijden. Het toepassingsschema toont twee varianten van penlengte (130 mm of 180 mm), waardoor het juiste schanier kan worden gekozen voor de dikte van de paal of het frame. De scharnierhuls (hoogte 40 mm, pin Ø15 mm) wordt aan de paal gelast, en de verbinder met langwerpig gat maakt soepele verstelling van de vleugelpositie mogelijk.
Technische gegevens
- Materiaal: staal
- Plaatdikte: 8 mm
- Verbinderlengte: 120 mm
- Verbinderhoogte: 60 mm
- Scharnierschroefdraad: M18
- Afmeting langwerpig gat: 20 × 40 mm (breedte × lengte)
- Instelbereik: 70–90 mm
- Openingshoek vleugel: 180°
- Gewicht: 0,38 kg
- EAN: 99917867
De verbinder is compatibel met M18 schroefscharnieren met penlengte 130 mm of 180 mm. Ideaal element voor professionele montage van vleugelpoorten en hekjes in omheiningsystemen.
Technische gegevens
| Diameter | 12 |
| Montagemethode | In te metselen |
| Schroefdraadtype | M18 |
| Materiaal | Staal |
