Montageset Synerga Balus 1 voor de montage van PV-panelen op een balkonbalustrade. Roestvrij staal H17 en aluminium 6060. Max. paneelhoogte 1052 mm, hellingshoek 10°. Montageprofielen 40×40×1040 mm, EPDM-afdichting 80 cm. Verpakkingsgewicht 6,75 kg, afmetingen 114×36×7 cm.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Kies een variant:
Afzonderlijke varianten kunnen verschillen in prijs
Hoeveelheid
Productcode:
Beschrijving
Synerga Balus 1 – montageset voor PV op balkonbalustrade
Synerga Balus 1 is een complete montageset waarmee fotovoltaïsche panelen bevestigd kunnen worden aan een balkonbalustrade, terrasleuning of andere reling. Dankzij het gebruik van roestvrij staal H17 en aluminium 6060 is de constructie licht, duurzaam en bestand tegen weersinvloeden. De set is bedoeld voor PV-modules met een maximale hoogte van 1052 mm en biedt een panelenhellingshoek van 10°.
Het moderne, minimalistische uiterlijk van de houder zorgt ervoor dat het gemonteerde paneel harmonieus samengaat met de gevel van het gebouw. Een ideale oplossing voor meergezinswoningen en overal waar montage van een PV-installatie op het dak of op de grond niet mogelijk is.
Technische parameters
- Maximale afmeting van PV-panelen: 1052 mm
- Hellingshoek van het paneel: 10°
- Materiaal van de houders: roestvrij staal 1.4016/H17, dikte 5 mm
- Materiaal van de hoekprofielen 65×65: roestvrij staal 1.4016/H17
- Materiaal van de verbindingsstukken en profielen: aluminium 6060
- Montageprofielen: 40×40×1040 mm
- Afdichting: EPDM 80 cm

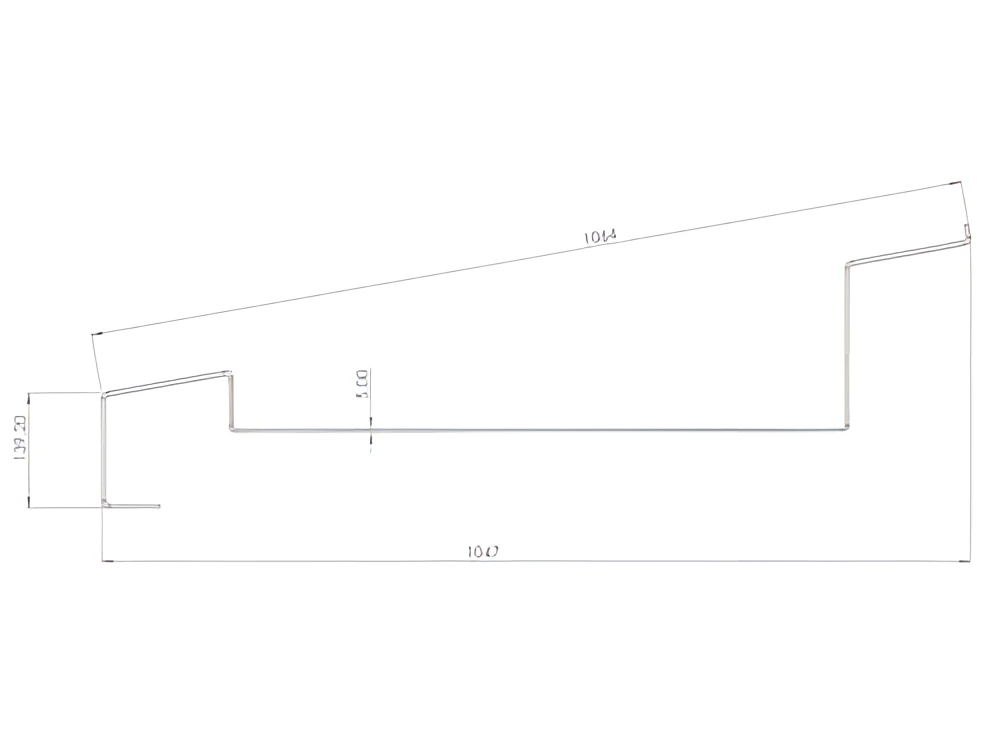

- Afmetingen draaghouder: lengte 1000 mm, schuinte 1014 mm, diepte 139,20 mm, dikte 3 mm
- Verpakkingsgewicht: 6,75 kg
- Verpakkingsafmetingen: 114 × 36 × 7 cm

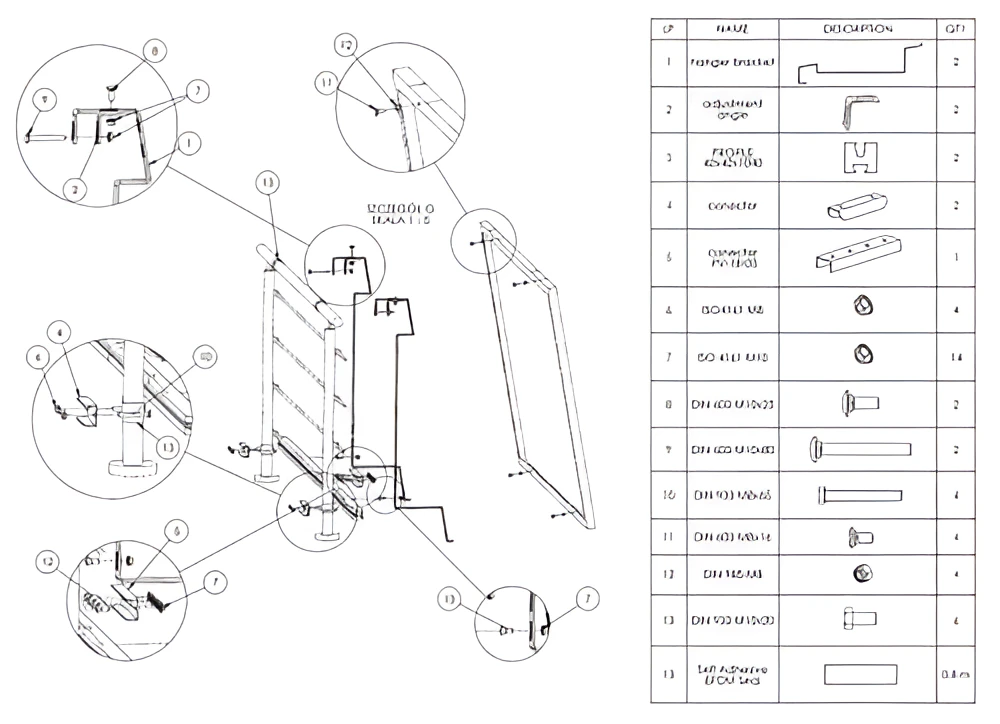

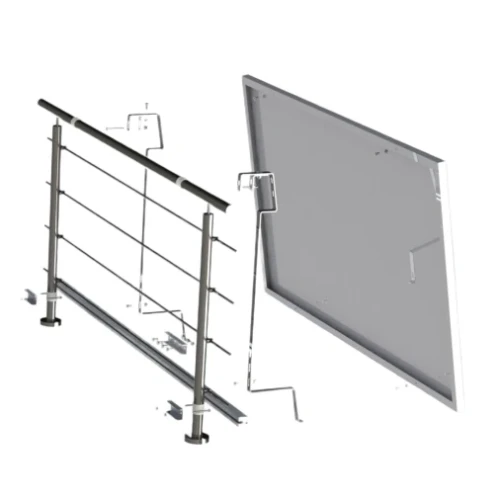

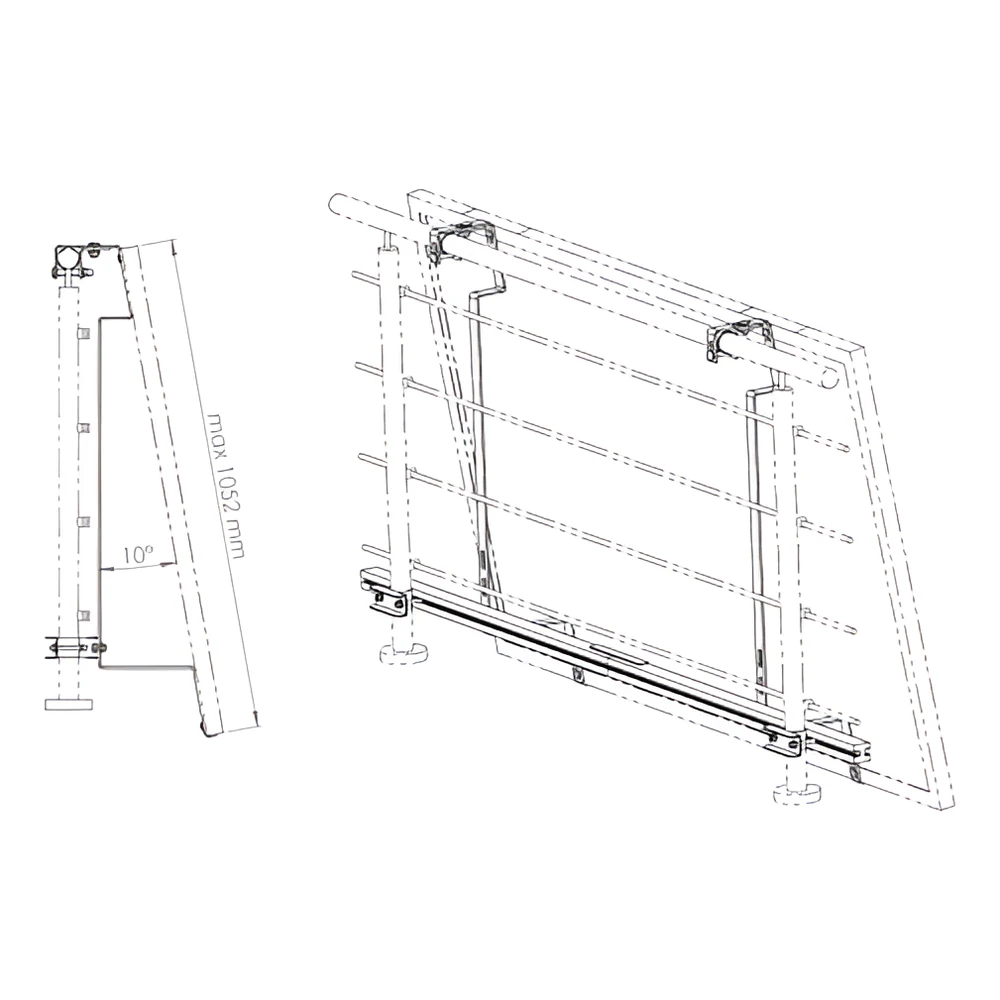

Montageschema en constructieoverzicht

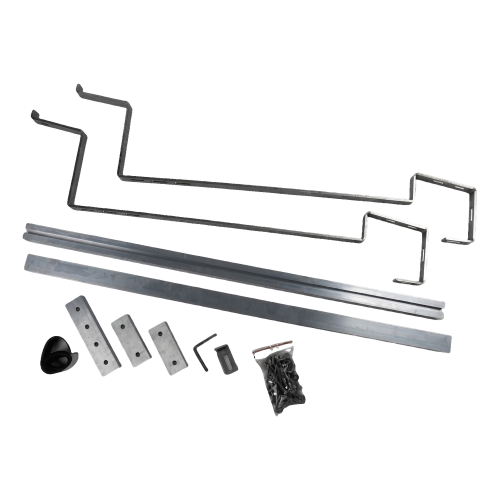

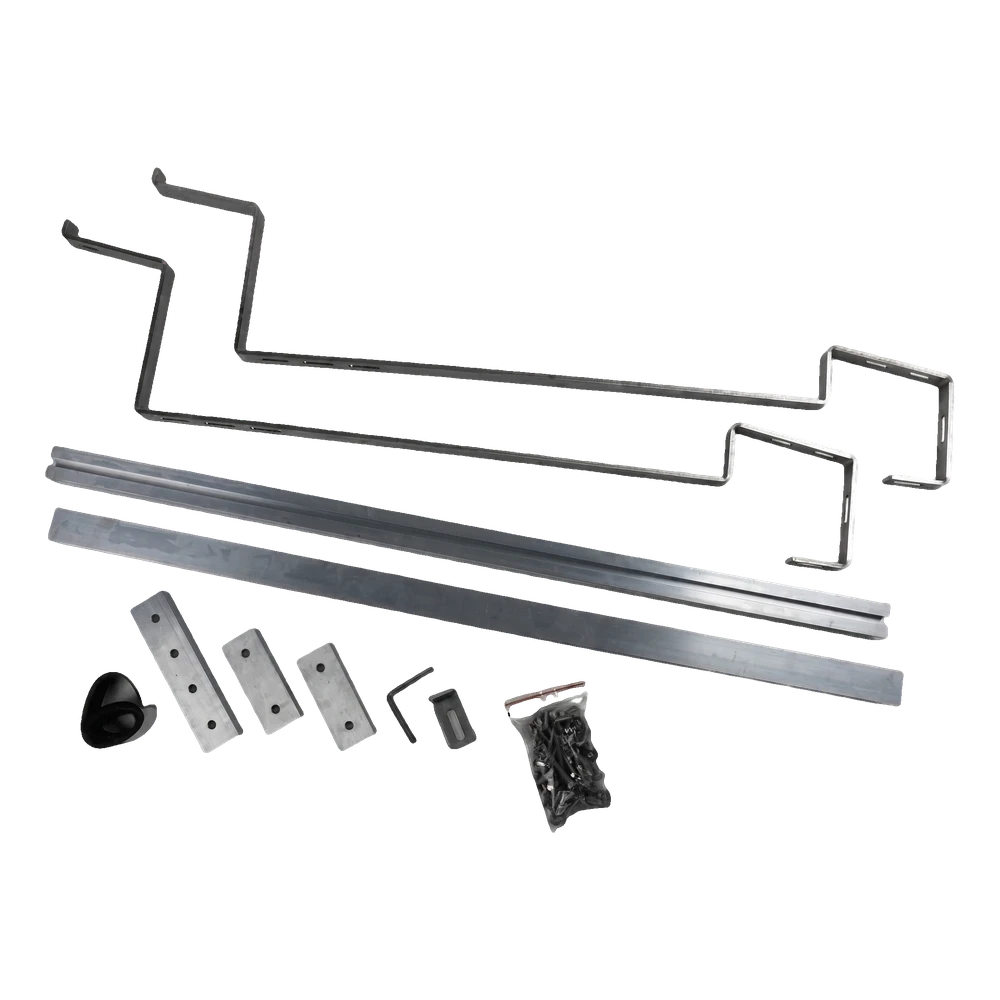

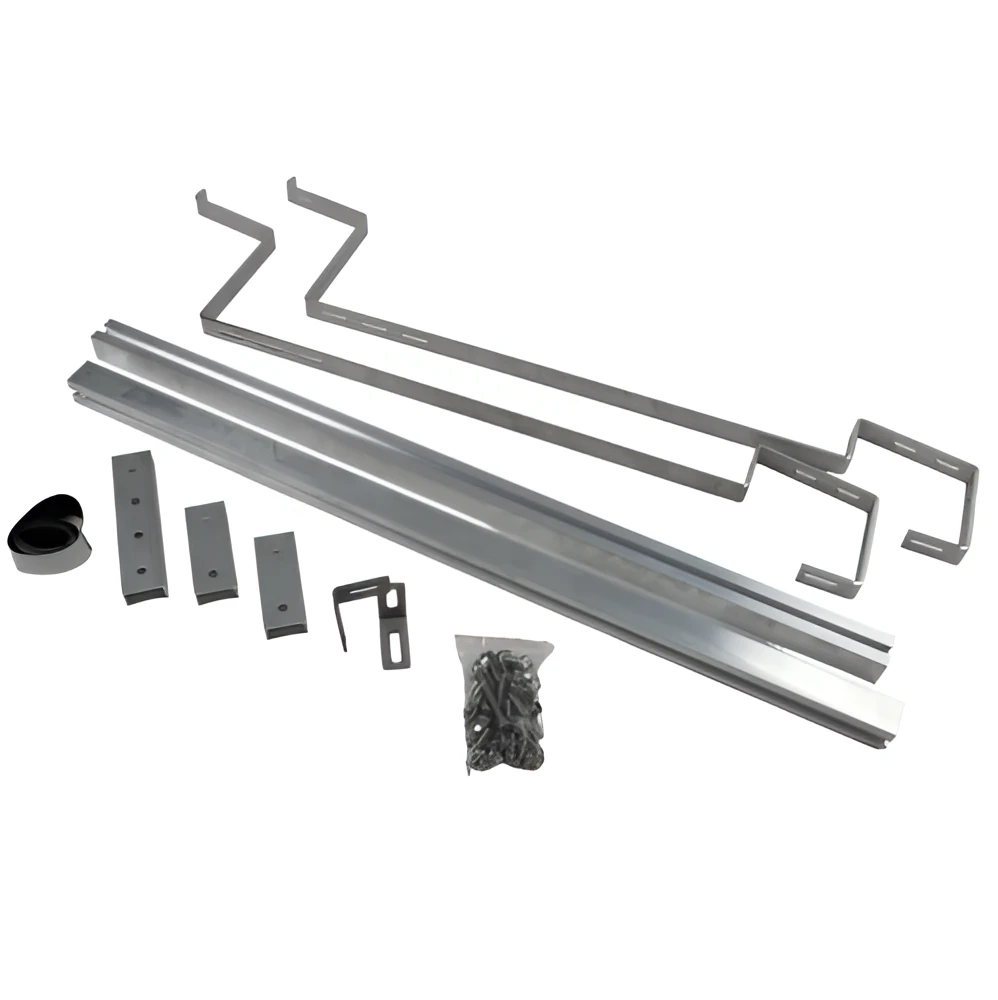

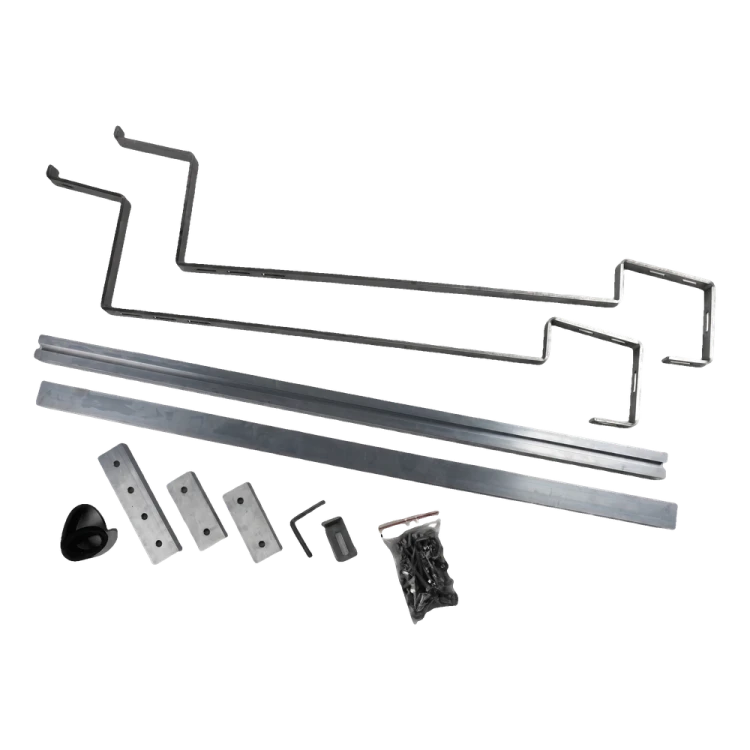

Inhoud van de set
De set bestaat uit twee houders voor fotovoltaïsche panelen, montageprofielen 40×40×1040 mm, een EPDM-afdichting van 0,8 m en een complete set schroeven, moeren en verbindingsstukken die nodig zijn voor de montage van het paneel op de reling.
Onderdelenlijst Balus 1-set
| Nr | Naam | Aantal |
|---|---|---|
| 1 | Frameconsole | 2 |
| 2 | Hoekverbinding | 2 |
| 3 | Kunststof inzetstuk | 2 |
| 4 | Verbindingsstuk | 2 |
| 5 | Console voor verbindingsstuk | 1 |
| 6 | Moer M6 | 4 |
| 7 | Moer M8 | 14 |
| 8 | Bout M6×20 | 2 |
| 9 | Bout M8×40 | 2 |
| 10 | Pluggen 8×40 | 4 |
| 11 | Schroef M4×10 | 4 |
| 12 | Moer M4 | 4 |
| 13 | Bout M8×20 | 6 |
| 14 | Zelfklevende EPDM-tape | 0,4 m |
Materiaalspecificatie
Technische specificatie
| Parameter | Waarde |
|---|---|
| Maximale afmeting van PV-panelen | 1052 mm |
| Hellingshoek | 10° |
| Materiaal van de houders | Roestvrij staal 1.4016/H17 |
| Materiaal van de hoekprofielen 65×65 | Roestvrij staal 1.4016/H17 |
| Materiaal van de verbindingsstukken en profielen | Aluminium 6060 |
| Montageprofielen | 40×40×1040 mm |
| Houders – lengte | 1047 mm |
| Houders – dikte | 5 mm |
| EPDM-afdichting | 80 cm |
| Verpakkingsgewicht | 6,75 kg |
| Verpakkingsafmetingen | 114 × 36 × 7 cm |
Toepassing
De Balus 1-set is bedoeld voor montage op balkonleuningen. Het is een oplossing speciaal ontwikkeld voor meergezinswoningen en objecten waar montage van een klassieke fotovoltaïsche installatie op het dak of op de grond niet mogelijk is. Alle onderdelen zijn vervaardigd uit corrosiebestendige materialen, wat een langdurige en veilige ondersteuning van het paneel onder buitenomstandigheden garandeert.

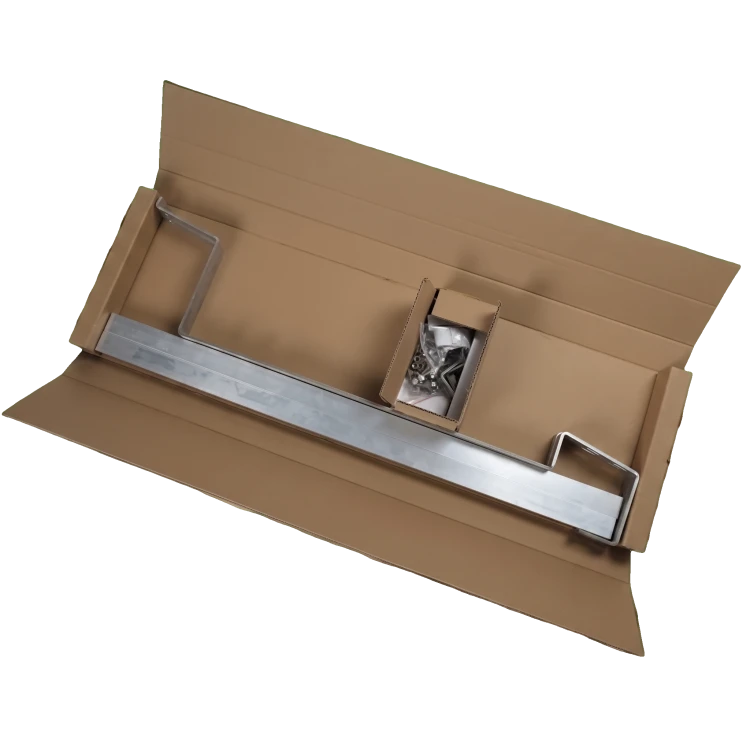

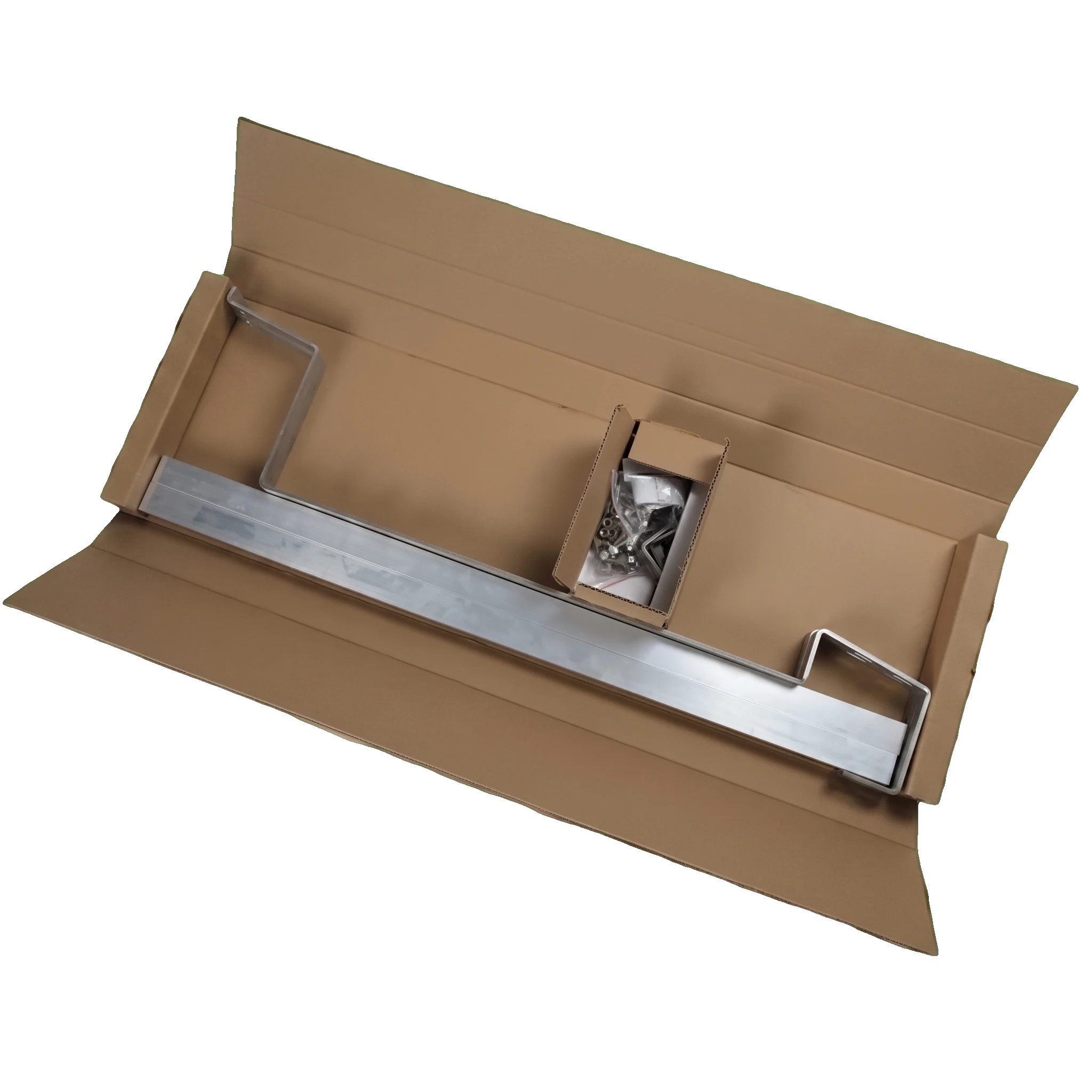

Verpakking en logistiek
De set wordt geleverd in een compacte kartonnen verpakking met afmetingen 114 × 36 × 7 cm en een gewicht van 6,75 kg, wat opslag en transport vergemakkelijkt. Alle montageonderdelen — houders, profielen, verbindingsstukken, schroeven en afdichting — zijn zorgvuldig verpakt in één zending.
