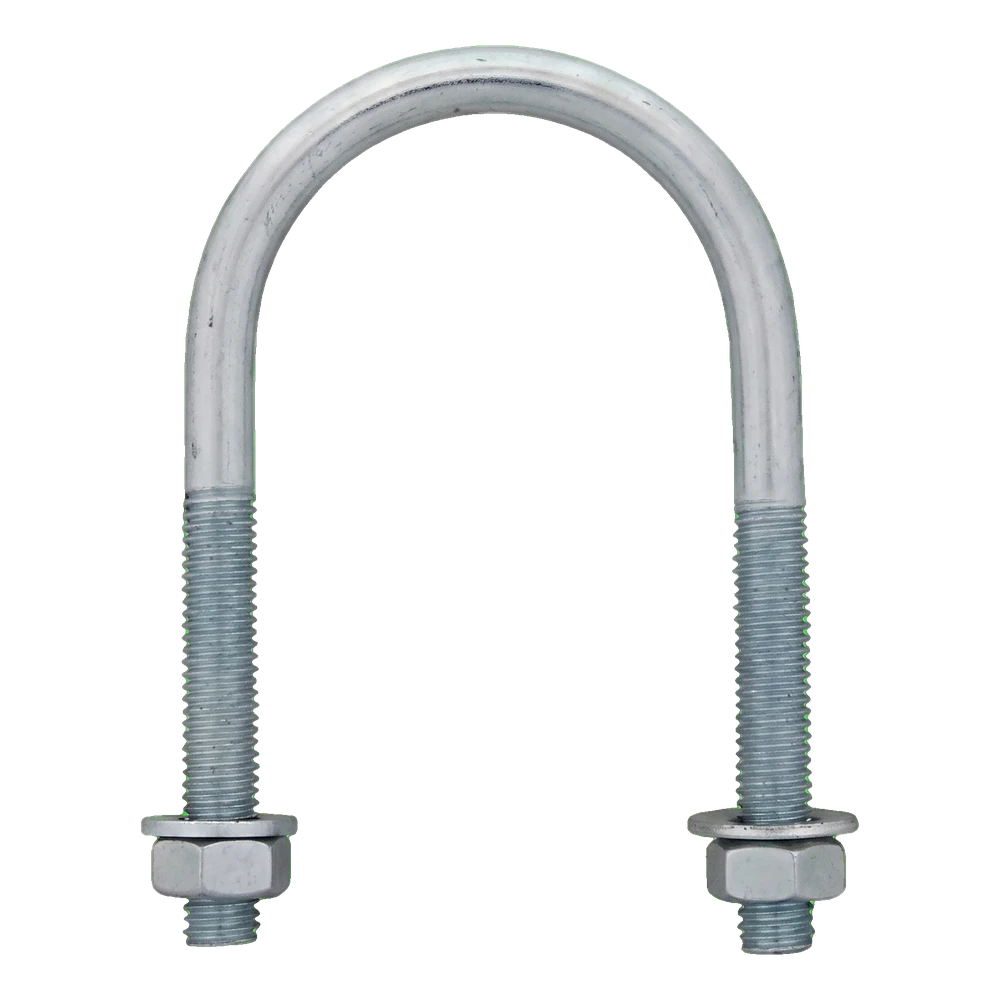

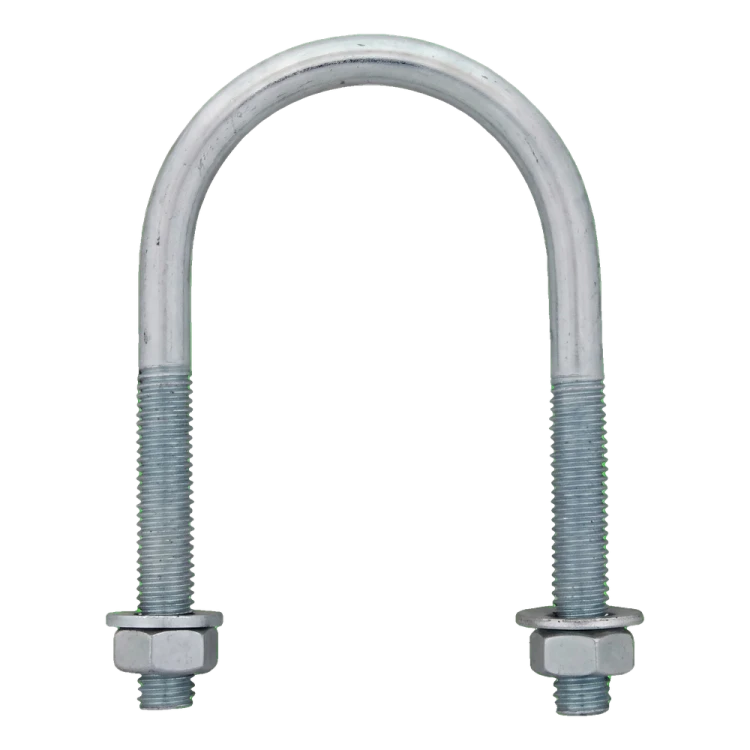

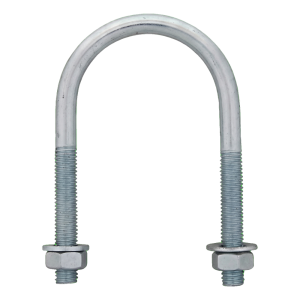

U-bout (buisbeugel) verzinkt M12 × 89 mm, voor buis 3"

Gebogen beugel van een staaf met schroefdraad aan beide uiteinden – voor het bevestigen van buizen en ronde staven; verzinkte uitvoering

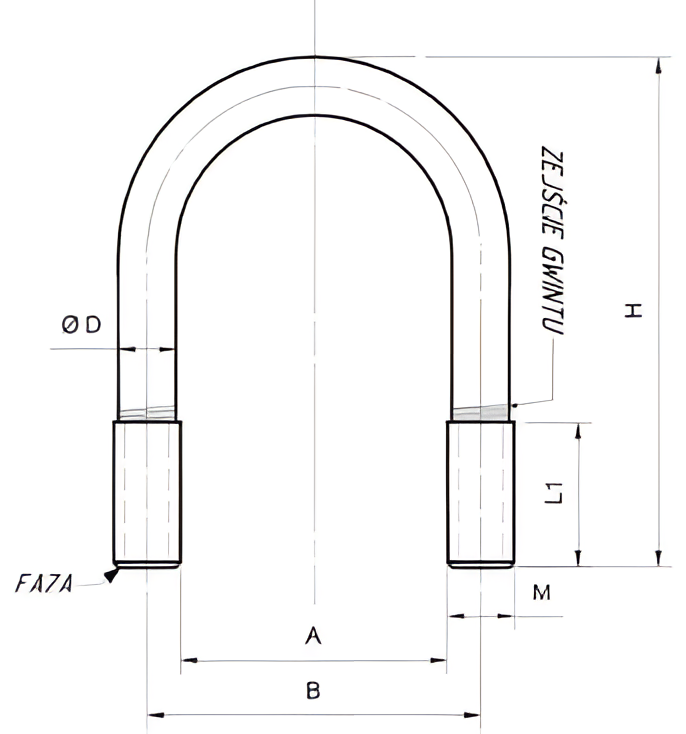

Maattekening op volledige grootte openen

Over het product

Een U-beugel is een gebogen beugel van een staaf met schroefdraad aan beide uiteinden. Hij dient om buizen, masten en ronde staven aan balken, palen en constructies te bevestigen.

In de aanduiding M12 × 89 mm van de fabrikant geeft het symbool M12 de schroefdraad aan en is 89 mm de binnenafstand tussen de benen A. Het product is bestemd voor een buis 3" – kies de U-beugel op basis van de buitendiameter van de te bevestigen buis. De waarden zijn nominaal en komen overeen met de maataanduiding van de fabrikant; de lengte van de benen en de schroefdraad op de tekening is slechts indicatief. Steek bij de montage de benen door de gaten in de ondergrond of in een tegenplaat voor een U-beugel van dezelfde maat. Draai de moeren M12 afwisselend aan beide zijden aan totdat de beugel gelijkmatig tegen de buis aansluit.

De coating (verzinkt) beschermt het staal onder normale omstandigheden tegen corrosie. Kies bij contact met zout, chemicaliën of aanhoudend vocht een uitvoering volgens de blootstellingsomstandigheden. Het draagvermogen van de bevestiging hangt af van de ondergrond, de buis en de aandraaikracht – dit wordt in het ontwerp bepaald.

Afmetingen

Materiaal en coating

Verkoopeenheid

Keuze en montage

• ✓Kies de U-beugel op basis van de buitendiameter van de buis – de binnenafstand tussen de benen is A = 89 mm.
• ✓Steek de benen door de gaten in de ondergrond of in een tegenplaat voor een U-beugel van dezelfde maat.
• ✓Draai de moeren M12 afwisselend aan beide zijden aan totdat de beugel gelijkmatig tegen de buis aansluit.
