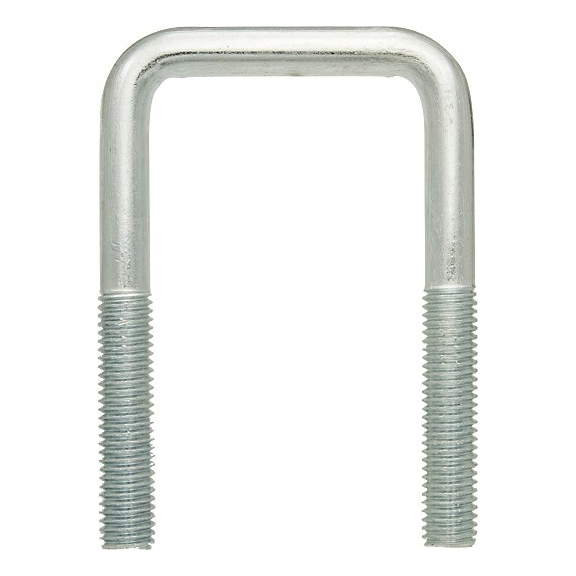

U-bout type C verzinkt M8×35×68 mm – buisbeugel voor 1"-buis

Rechthoekige beugel type C, gemaakt van een staaf met schroefdraad aan beide uiteinden – voor het bevestigen van buizen en profielen; verzinkte uitvoering

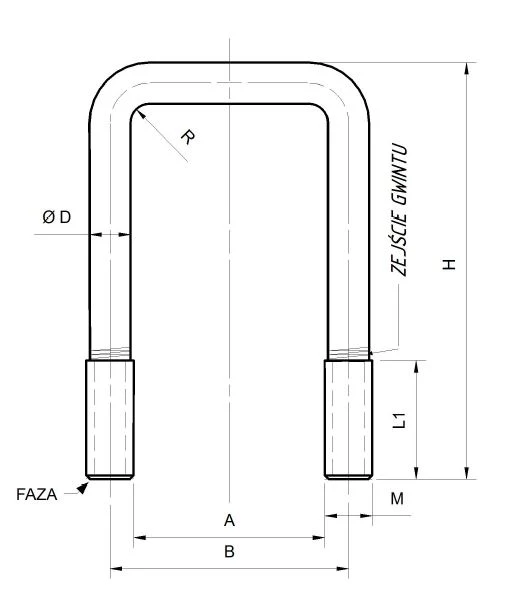

Maattekening op volledige grootte openen

Over het product

Een U-beugel type C is een rechthoekige beugel, gemaakt van een staaf met schroefdraad aan beide uiteinden. Hij dient om buizen en profielen, maar ook masten en ronde staven, aan balken, palen en constructies te bevestigen.

Dit model is bestemd voor een buis van maat 1", maar controleer bij de keuze de buitendiameter ervan. De binnenafstand tussen de benen A bedraagt 35 mm. De hoogte H bedraagt 68 mm en de schroefdraad is M8. Dit zijn nominale waarden volgens de maataanduiding van de fabrikant. Steek bij de montage de benen door de gaten in de ondergrond of in een tegenplaat voor een U-beugel van dezelfde maat. Draai de moeren M8 afwisselend aan beide zijden aan totdat de beugel gelijkmatig tegen de buis aansluit.

Coating: verzinkt. Deze beschermt het staal onder normale omstandigheden tegen corrosie. Kies bij contact met zout, chemicaliën of aanhoudend vocht een uitvoering volgens de blootstellingsomstandigheden. Het draagvermogen van de bevestiging hangt af van de ondergrond, de buis en de aandraaikracht – dit wordt in het ontwerp bepaald.

Afmetingen

Materiaal en coating

Verkoopeenheid

Keuze en montage

• ✓Kies de U-beugel op basis van de buitendiameter van de buis – de binnenafstand tussen de benen is A = 35 mm.
• ✓Steek de benen door de gaten in de ondergrond of in een tegenplaat voor een U-beugel van dezelfde maat.
• ✓Draai de moeren M8 afwisselend aan beide zijden aan totdat de beugel gelijkmatig tegen de buis aansluit.
