V-TAC OHS40K-100 – hoogspanning modulair energieopslagsysteem LiFePO4 40,96 kWh
Laat feedback achter over het product
V-TAC OHS40K-100 energieopslagsysteem, modulair, hoogspanning, LiFePO4. 8 batterijmodules, nominale energie 40,96 kWh, bruikbare capaciteit 32,77 kWh. Nominale spanning 409,6 V DC, laad-/ontlaadstroom 40 A/50 A. Levensduur ≥6000 cycli. BMS met CAN-communicatie, CEI 0-21-certificaat. Garantie
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: GPV-402-14
Beschrijving
V-TAC OHS40K-100 – hoogspanning modulair energieopslagsysteem LiFePO4 40,96 kWh

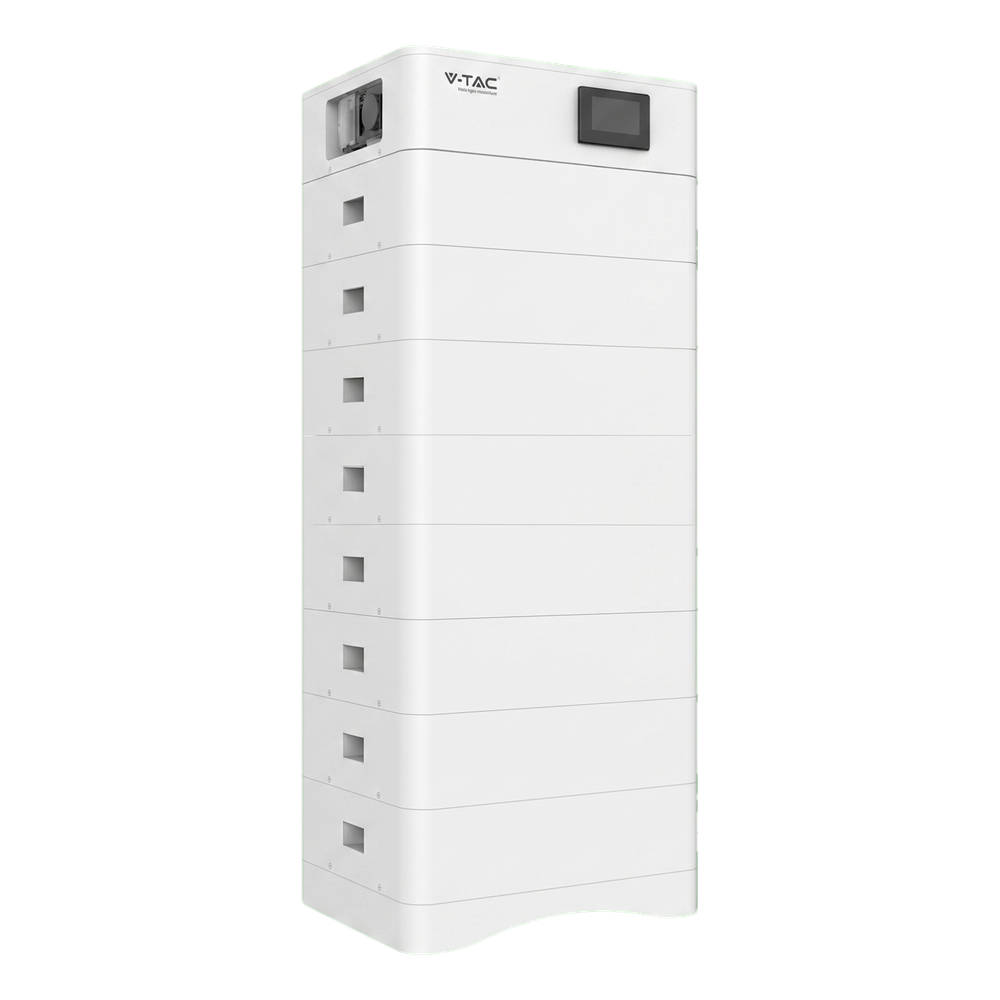

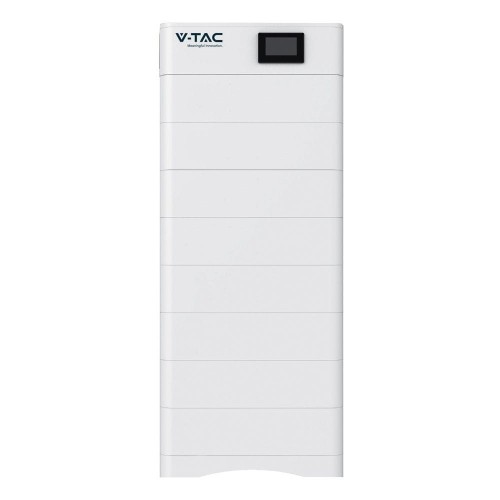

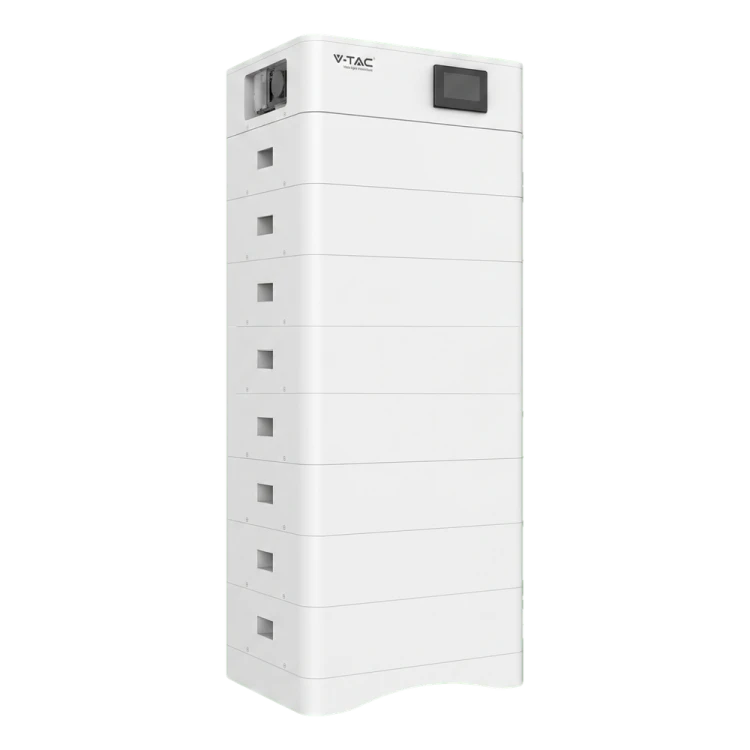

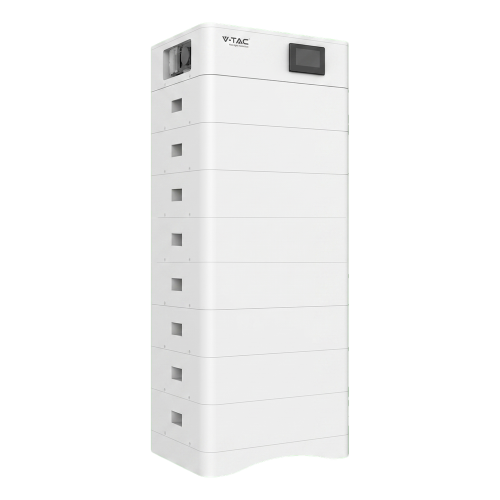

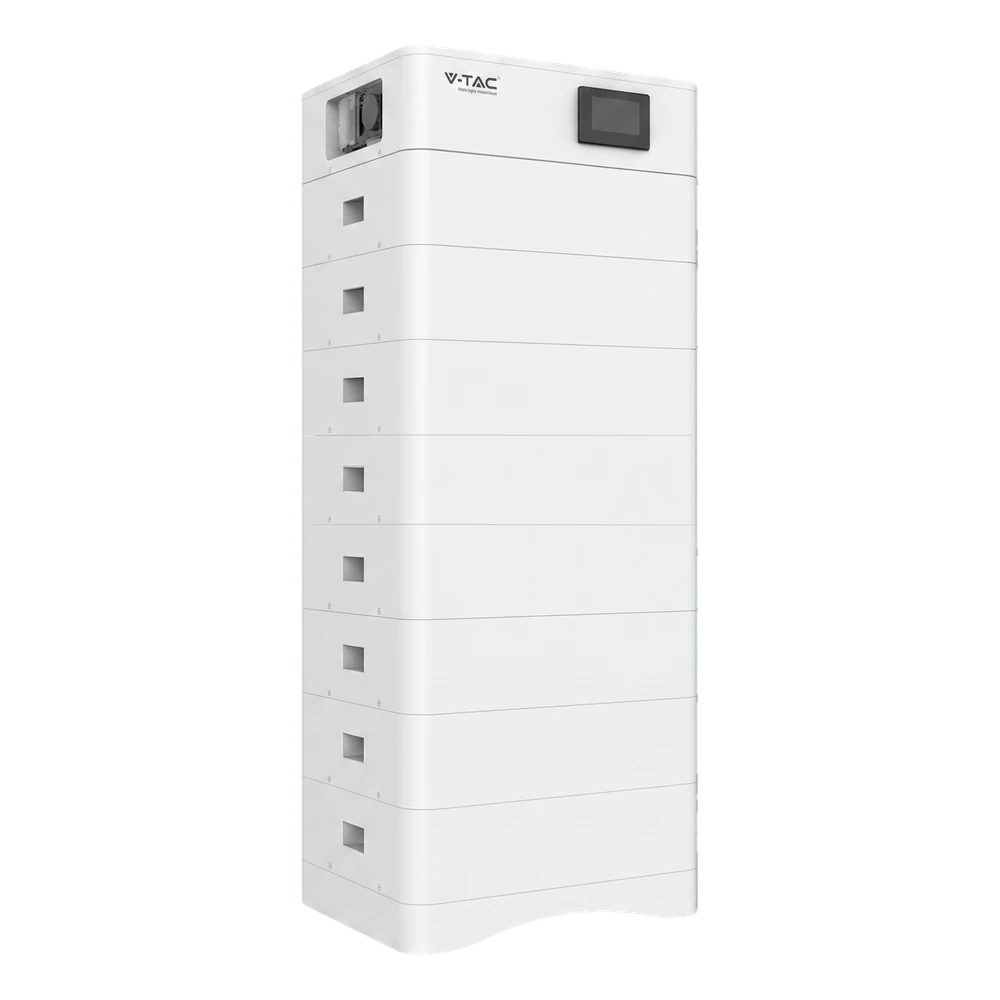

V-TAC OHS40K-100 is een hoogspanning modulair energieopslagsysteem, ontworpen voor grote residentiële, commerciële en industriële installaties. Het systeem bestaat uit LiFePO4-batterijmodules (VT-OH-5K) die gestapeld worden op een speciale onderbouw en afgesloten worden met een BMS-controlemodule — alles wordt geleverd als een compleet pakket met bekabeling, direct klaar voor installatie na levering. De hoge bedrijfsspanning van het systeem zorgt voor een efficiënte samenwerking met moderne hybride omvormers, terwijl de gestapelde constructie een compacte opbouw mogelijk maakt, zelfs in een beperkte ruimte. Het geïntegreerde BMS met CAN-communicatie bewaakt in realtime de spanning, stroom en temperatuur van elke cel, en zorgt zo voor veiligheid en een lange levensduur van het gehele systeem. De hoge beschermingsklasse maakt montage zowel binnen als buiten mogelijk, en de CEI 0-21-certificering bevestigt de conformiteit met de Europese aansluitvereisten.
Belangrijkste voordelen en toepassingen

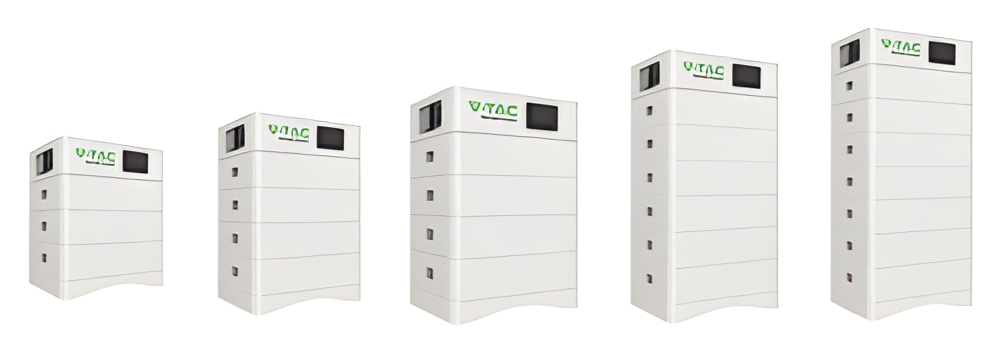

- Modulaire, stapelbare constructie — flexibele systeemconfiguratie afgestemd op de specifieke eisen van de installatie
- Duurzame LiFePO4-technologie (LFP), die jarenlang onderhoudsvrij gebruik garandeert zonder dat celvervanging nodig is
- Compleet pakket geleverd met onderbouw, batterijmodules, BMS-controlemodule en communicatie- en voedingskabels
- Hoge beschermingsklasse waardoor montage binnen en buiten mogelijk is zonder extra afscherming
- Realtime monitoring met een intelligent SOC-algoritme — volledige controle over de systeemstatus
Technische specificaties
| Opslagsysteem | |
|---|---|
| Model | OHS40K-100 |
| Batterijtype | LiFePO4 (LFP) |
| Aantal batterijmodules | 8 |
| Nominale energie van het systeem | 40,96 kWh |
| Bruikbare capaciteit | 32,77 kWh |
| Nominale spanning van het systeem | 409,6 V DC |
| Aanbevolen laad-/ontlaadstroom | 40 A / 50 A |
| Levensduur (cycli) | ≥ 6 000 (25±2 °C, 0,5C/0,5C, EOL 70%) |
| Garantie | 10 jaar |
| Batterijmodule VT-OH-5K | |
| Nominale energie van de module | 5,12 kWh |
| Bruikbare capaciteit van de module | 100 Ah |
| Nominale spanning van de module | 51,2 V DC |
| Afmetingen module (b × d × h) | 590 × 420 × 194 mm |
| Gewicht module | 45,6 kg |
| BMS-controlemodule | |
| Bedrijfsspanning BMS | 120–750 V DC |
| Nominale/max. laad- en ontlaadstroom | 40 A / 50 A |
| Communicatie | CAN |
| Afmetingen BMS (b × d × h) | 590 × 420 × 165 mm |
| Gewicht BMS | 16,1 kg |
| Bedrijfsomstandigheden en montage | |
| Bedrijfstemperatuur — laden | 0 ~ +45 °C |
| Bedrijfstemperatuur — ontladen | -10 ~ +55 °C |
| Opslagtemperatuur | 0 ~ +35 °C |
| Maximale installatiehoogte boven zeeniveau | ≤ 2 000 m |
| Beschermingsklasse | IP65 |
| Installatiemethode | staand |
| Conform norm | CEI 0-21 |
| Algemene gegevens | |
| Afmetingen systeem (b × d × h) | 590 × 420 × 1 453 mm |
| Gewicht systeem | 389,4 kg |
| Afmetingen onderbouw (b × d × h) | 590 × 420 × 80 mm |
| Gewicht onderbouw | 8,5 kg |
| Bewaakte parameters | systeemspanning, stroom, celspanning, celtemperatuur, moduletemperatuur |
| SOC-algoritme | intelligent algoritme |
| Inhoud van het pakket | 1× onderbouw, 8× batterijmodule VT-OH-5K, 1× BMS-controlemodule, communicatiekabel 2 m, voedingskabel 25 mm² / 2 m |
| EAN | 3800170224339 |
Bestanden om te downloaden
INSTRUCTION MANUAL 1200XX-scalable-all-models.pdf
873.80 kB
INSTRUCTIEHANDLEIDING 1200XX-schaalbaar-alle-modellen
